Номер по Госреестру СИ: 45012-10
45012-10 Дефектоскопы ультразвуковые
(EPOCH 1000, EPOCH 1000iR, EPOCH 1000i)
Назначение средства измерений:
Дефектоскопы ультразвуковые моделей EPOCH 1000, EPOCH 1000iR, EPOCH 1000i (далее - дефектоскопы) предназначены для:
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, турбин, узлов конструкций и др.;
- измерений глубины залегания дефекта, расстояния от точки выхода преобразователя до проекции центра дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов при одностороннем доступе к ним;
- обнаружения расслоений в композитных материалах;
- определения размеров дефектов по АРД-диаграммам для конкретного материала и преобразователя.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
EPOCH 1000, EPOCH 1000iR, EPOCH 1000i
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "ГАЗПРОМ ТРАНСГАЗ САНКТ-ПЕТЕРБУРГ" | Юридические лица | 8 | 17 | 2,13 |
| юридическое лицо | Юридические лица | 7 | 12 | 1,71 |
| ООО "ГАЗПРОМ ТРАНСГАЗ САНКТПЕТЕРБУРГ" ИНН 7805018099 | Юридические лица | 5 | 7 | 1,40 |
| ООО "ЕПК-Бренко Подшипниковая Компания", ИНН 6451421154 | Юридические лица | 4 | 9 | 2,25 |
| АО «Транснефть - Сибирь» | Юридические лица | 3 | 3 | 1,00 |
| АО "Газпром добыча Томск" | Юридические лица | 2 | 8 | 4,00 |
| ООО "Газпром трансгаз Ухта" - ИТЦ | Юридические лица | 2 | 5 | 2,50 |
| АО "АэроКомпозит" | Юридические лица | 2 | 4 | 2,00 |
| ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ "БАЛТИЙСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ "ВОЕНМЕХ" ИМ. | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЕПК-Бренко Подшипниковая Компания" ИНН 6451421154 | Юридические лица | 2 | 2 | 1,00 |
| АО "СТНГ", ИНН 7714572888 | Юридические лица | 2 | 2 | 1,00 |
| СИБНЕФТЕМАШ АО | Юридические лица | 1 | 4 | 4,00 |
| ООО "РемТурбо" | Юридические лица | 1 | 4 | 4,00 |
| АО "ЦЭНКИ" | Юридические лица | 1 | 3 | 3,00 |
| АО "УЗГА" | Юридические лица | 1 | 3 | 3,00 |
| ООО "РН-Ванкор" | Юридические лица | 1 | 3 | 3,00 |
| ФГБУ "ЦЛАТИ по СФО" | Юридические лица | 1 | 3 | 3,00 |
| ООО "ГЕРМЕС-ЛИПЕЦК" ИНН 4802025455 | Юридические лица | 1 | 3 | 3,00 |
| Акционерное общество "РОССИЙСКИЙ КОНЦЕРН ПО ПРОИЗВОДСТВУ ЭЛЕКТРИЧЕСКОЙ И ТЕПЛОВОЙ ЭНЕРГИИ НА АТОМНЫХ СТАНЦИЯХ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "САХАЛИНРЕМФЛОТ" ИНН 6509022706 | Юридические лица | 1 | 2 | 2,00 |
| АО «Трубодеталь» | Юридические лица | 1 | 2 | 2,00 |
| ООО "РМЗ" | Юридические лица | 1 | 2 | 2,00 |
| Челябинский филиал Публичного акционерного общества "Уральская кузница" | Юридические лица | 1 | 2 | 2,00 |
| ООО СП "НЕФТЕСТРОЙ" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "Нефтехимремстрой" (ООО "НХРС") | Юридические лица | 1 | 2 | 2,00 |
| ЗАО "СЕРВИС-ГАЗИФИКАЦИЯ" ИНН 6671228290 | Юридические лица | 1 | 2 | 2,00 |
| АО "АэроКомпозит", ИНН 7714759967 | Юридические лица | 1 | 2 | 2,00 |
| ООО СП " НЕФТЕСТРОЙ " ИНН 8608180190 | Юридические лица | 1 | 2 | 2,00 |
| ООО НПО "ПРОМЕТЕЙ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Виссманн Липецк" ИНН 4802025455 | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 6338e577-b94a-97fd-e914-3586519e7abc | 45012-10 | 2022-11-16 | — | актуальная |
| 5e7f633b-ded0-2264-7530-38d8b04adc94 | 45012-10 | 2022-10-13 | 2022-11-16 | архивная |
| 27bd4252-e0ef-34ba-44b4-eb8a7d67a810 | 45012-10 | 2020-08-27 | 2022-10-13 | архивная |
| a6922555-2233-e838-4bb2-8fc103825ef4 | 45012-10 | 2020-05-07 | 2020-08-27 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.


В комплект поставки входит встроенное программное обеспечение Epoch 1000 для вычисления результатов измерений и дальнейшего статистического анализа (далее — ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений.
Дефектоскопы поддерживают возможность работы с программным обеспечением GageView Pro.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Epoch 1000 |
|
Номер версии (идентификационный номер) ПО |
1.3.1.5 |
|
Цифровой идентификатор ПО |
DE3C0DB5 (рассчитан по алгоритму CRC32) |
|
Другие идентификационные данные (если имеются) |
- |
ПО дефектоскопов соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа наносится на электронный блок дефектоскопа в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
1. Техническая документация компании «Olympus Scientific Solutions Americas», США.
осуществляется по документу «Дефектоскопы ультразвуковые моделей EPOCH 1000, EPOCH 1000iR, EPOCH 1000i. Методика поверки МП 2512-0006-2010», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2010 г.
Основные средства поверки:
- контрольные образцы СО-2, СО-3 из комплекта КОУ-2 ( Госреестр № 6612-99);
- комплект образцовых ультразвуковых мер КМТ 176М -1 (Госреестр № 6578-78);
- образцы с искусственными отражателями из комплекта КМД4- У (Госреестр № 3558107).
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего контроля:
- эхо-импульсный,
- теневой,
- контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока и преобразователя, соединенных кабелем.
Общий вид дефектоскопов приведен на рисунках 1-2.

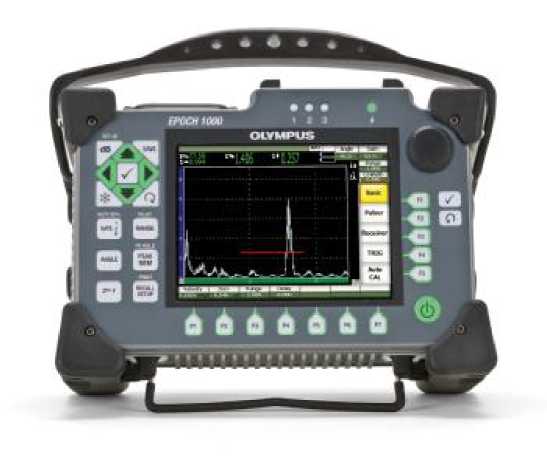

Рисунок 1 — Общий вид дефектоскопов модели EPOCH 1000

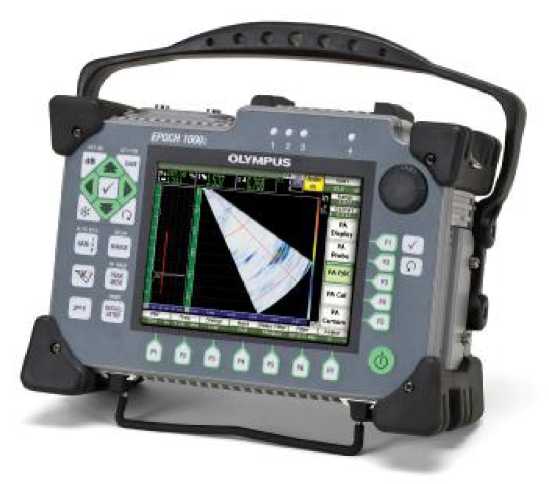

Рисунок 2 — Общий вид дефектоскопов моделей EPOCH 1000iR, EPOCH 1000i
На передней панели корпуса электронного блока дефектоскопа расположены дисплей, функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На задней панели корпуса расположены подставка, аккумуляторный отсек, разъемы ALARMS, ANALOG OUT. В аккумуляторном отсеке находятся дополнительный USB-порт и слот для карты памяти. На задней панели корпуса дефектоскопов моделей EPOCH 1000iR, EPOCH 1000i также расположен герметичный отсек с разъемами для подключения преобразователей с фазированными решетками. Два разъема для подключения одноэлементных и раздельно-совмещенных преобразователей расположены на верхней панели корпуса. Разъемы для подключения компьютера и внешних устройств (VGA/RS232, USB) расположены на боковой панели корпуса.
Результаты контроля отображаются на дисплее электронного блока в режиме реального времени в виде разверток типов А и S (А-скан, S-скан), ленточных диаграмм и измеренных значений.
Дефектоскопы модели EPOCH 1000i включают программную опцию для классификации сварных швов.
Таблица 3
|
№ п/п |
Наименование |
Кол-во |
|
1 |
2 |
3 |
|
1 |
Блок электронный |
1 шт. |
|
2 |
Преобразователь* |
от 1 шт. |
|
3 |
Комплект программного обеспечения GageView Pro 3.10 для внешнего компьютера (на CD-диске) |
по требованию Заказчика |
|
4 |
Аккумулятор литий-ионный |
1 шт. |
|
5 |
Зарядное устройство |
1 шт. |
|
6 |
Карта памяти Compact Flash, 2 Гб |
1 шт. |
|
7 |
Кейс для транспортирования |
1 шт. |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
8 |
USB-кабель, кабель VGA, кабель RS-232 |
по требованию Заказчика |
|
9 |
Руководство по эксплуатации |
1 экз. |
|
10 |
Методика поверки МП 2512-0006-2010 |
1 экз. |
* - количество и тип преобразователей определяются в соответствии с заказом по
каталогу изготовителя.
Основные метрологические и технические характеристики дефектоскопов, включая показатели точности, приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество входных каналов, шт. |
1; 2 (для моделей с преобразователем с фазированной решеткой |
|
Полоса пропускания приемника, МГц |
от 0,2 до 26,5; от 0,5 до 12,5 (для модели EPOCH 1000i с преобразователем с фазированной решеткой) |
|
Диапазон показаний глубины залегания дефекта, мм |
от 1,86 до 5000 |
|
Диапазон измерений глубины залегания дефекта, мм |
от 1,86 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм |
±(0,3 + 0,03^Y), где Y - измеренное значение глубины залегания дефекта, мм |
|
Диапазон показаний толщины (по стали), мм |
от 1,86 до 5000 |
|
Диапазон измерений толщины, мм |
от 1,86 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,1+0,02^Н), где Н - измеренное значение толщины, мм |
|
Диапазон показаний расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 4 до 5000 |
|
Диапазон измерений расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 1,86 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм |
±(0,3+0,03-Х), где Х - измеренное значение расстояния от точки выхода преобразователя до проекции дефекта на поверхность сканирования, мм |
|
Угол ввода преобразователя (в стали), градус |
от 0 до 85 |
|
Пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
|
±0,5; ±1,0 |
|
Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, градус |
± 2 |
|
Диапазон скоростей ультразвука контролируемых материалов, м/с |
от 635 до 15240 |
|
Питание: - от сети переменного тока частотой от 50 до 60 Гц, напряжением - от аккумуляторной батареи номинальным напряжением |
110 В ±10%,220 В±10% 11 |
|
Потребляемая мощность, Вт, не более |
12 |
|
Масса электронного блока, кг, не более |
3,7 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP 66 |
|
Средний срок службы, лет, не менее |
10 |
Условия эксплуатации:
- диапазон температуры окружающей среды, ° С от -10 до +50;
- относительная влажность воздуха, %, не более 95 (без конденсации влаги ).
