Номер по Госреестру СИ: 62312-15
62312-15 Дефектоскопы ультразвуковые
(EPOCH 650)
Назначение средства измерений:
Дефектоскопы ультразвуковые EPOCH 650 (далее дефектоскопы) предназначены для:
- измерений глубины залегания дефекта, расстояний от точки выхода преобразователя до проекции центра дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов;
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле
резервуаров, турбин, узлов конструкций и др.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение (далее ПО), разработанное компанией-изготовителем. Программное обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей электронного блока номера версии.
Программное обеспечение предназначено для:
-
- сбора, обработки и хранения данных,
-
- настройки дефектоскопа,
-
- визуализации результатов измерений.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Epoch 650 |
Номер версии (идентификационный номер) ПО* |
1.03 |
Цифровой идентификатор ПО |
C80A76A4 (рассчитан по алгоритму CRC32) |
Другие идентификационные данные (если имеются) |
- |
— номер версии ПО должен быть не ниже указанной в таблице.
ПО дефектоскопов соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на электронный блок дефектоскопа в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Дефектоскопы ультразвуковые EPOCH 650. Руководство по эксплуатации», 2015 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым EPOCH 650
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Поверка
Поверкаосуществляется по документу МП 2512-0012-2015 «Дефектоскопы ультразвуковые EPOCH 650. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в августе 2015 г.
Основные средства поверки:
- контрольные образцы СО-2, СО-3 из комплекта КОУ-2 ( Госреестр № 6612-99);
- комплект образцовых ультразвуковых мер КМТ 176М -1 (Госреестр № 6578-78);
- образцы с искусственными отражателями из комплекта КМД4- У (Госреестр № 35581-07).
Изготовитель
Компания «Olympus Scientific Solutions Americas», США. Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA.
Телефон: +1-781-419-3900.
Веб-сайт: www.olympus-ims.com.
Заявитель
ООО "ОЛИМПАС МОСКВА».ИНН 7703026005
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8.
Тел. +7 (495) 956-66-91.
Факс: +7 (495) 663-84-87.
Веб-сайт: www.olympus-ims.com.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», г. Санкт-Петербург.
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19.
Телефон: +7 (812) 251-76-01.
Факс: +7 (812) 713-01-14.
Е-mail: info@vniim.ru.
Http://www.vniim.ru.
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего контроля:
-
- эхо-импульсный,
-
- теневой,
-
- контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока и преобразователя, соединенных кабелем.
Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas» под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
одноэлементные контактные серий M, A, C, V, SUC, CN, PF; раздельно-совмещенные серий DHC, D, MTD, DL; с линией задержки серий M, V, SCD, SCDR, HC;
иммерсионные серий M, A, V, C; наклонные серий A, C, V, AM.
На передней панели корпуса электронного блока дефектоскопа расположены дисплей, функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На задней панели корпуса расположены подставка, аккумуляторный отсек, разъемы VGA Out и RS232. Каждый разъем закрыт резиновой накладкой. Два разъема для подключения одноэлементных и раздельно-совмещенных преобразователей, разъем для подключения зарядного устройства расположены на верхней панели корпуса. На боковой панели корпуса расположен герметичный отсек с USB-портом и слотом для карты памяти.
Дефектоскопы выпускаются в двух исполнениях: с настройкой параметров с помощью ручки регулирования на передней панели электронного блока или навигационной панели на клавиатуре.
Результаты контроля отображаются на дисплее электронного блока в режиме реального времени в виде развертки типа А (А-скан) и измеренных значений.

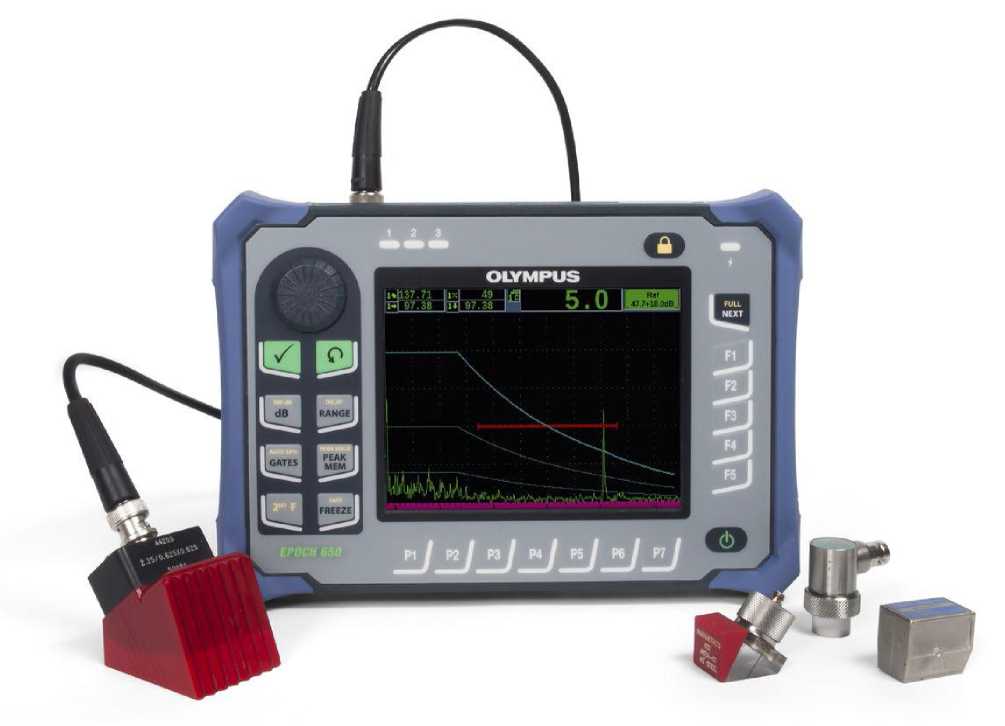

Рисунок 1 - Внешний вид дефектоскопов ультразвуковых EPOCH 650 и преобразователей
Таблица 2
№ п/п |
Наименование |
Кол-во |
1 |
Блок электронный |
1 шт. |
2 |
Преобразователь* |
от 1 шт. |
3 |
Аккумулятор литий-ионный |
1 шт. |
4 |
Зарядное устройство |
1 шт. |
5 |
Шнур питания |
1 шт. |
6 |
Держатель для щелочных батарей |
1 шт. |
7 |
Карта памяти MicroSD, 2 Гб |
1 шт. |
8 |
Кейс для транспортирования |
1 шт. |
9 |
Методика поверки МП 2512-0012-2015 |
1 экз. |
10 |
Руководство по эксплуатации |
1 экз. |
*- количество и тип преобразователей определяются в соответствии с заказом по каталогу изготовителя.
Основные метрологические и технические характеристики дефектоскопов, включая показатели точности:
- диапазон измерений толщины ( по стали ), мм
от 1 до 500; от 1 до 13388;
±(0,1 + 0,02-Н);
от 1 до 500; от 1 до 13388;
±(0,3 + 0,03-Y);
- диапазон показаний толщины (по стали ), мм
- пределы допускаемой абсолютной погрешности измерений толщины, мм
(где Н - измеренное значение толщины, мм)
- диапазон измерений глубины залегания дефекта, мм
- диапазон показаний глубины залегания дефекта, мм
- пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм
(где Y - измеренное значение глубины залегания дефекта, мм)
- диапазон измерений расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм от 1 до 120;
- диапазон показаний расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм от 1 до 13388;
- пределы допускаемой абсолютной погрешности измерений
расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм ± (0,3 + 0,03^Х);
(где Х - измеренное значение расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования, мм)
-
- угол ввода преобразователя, градус от 0 до 90;
-
- пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
-
- пределы допускаемого отклонения угла ввода наклонного преобразователя
от номинального значения, градус
-
- диапазон скоростей распространения ультразвука
в контролируемых материалах, м/с от 635 до 15240;
- питание:
-
- от сети переменного тока частотой от 50 до 60 Гц, напряжением 110 В±10%;
220 В±10%;
-
- габаритные размеры электронного блока, мм, не более 236х167х70;
-
- средний срок службы, лет
-
- средняя наработка на отказ, ч 30000.
Условия эксплуатации:
от -10 до +50;
95 (без конденсации влаги).
-
- диапазон температуры окружающей среды, °С
-
- относительная влажность воздуха, %, не более
