Номер по Госреестру СИ: 45013-10
45013-10 Дефектоскопы ультразвуковые
(OmniScan iX)
Назначение средства измерений:
Дефектоскопы ультразвуковые OmniScan iX (далее - дефектоскопы) предназначены для:
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, турбин, узлов конструкций и др.;
- измерений глубины залегания дефекта, расстояния от точки выхода преобразователя до проекции центра дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
OmniScan iX
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3fe0c2ae-d7eb-9481-0b1d-152a4cf41da3 | 45013-10 | 2022-11-26 | — | актуальная |
| d4d1ae85-c710-3645-3d4b-8c48df9a6c1d | 45013-10 | 2022-10-19 | 2022-11-26 | архивная |
| 66b76714-8772-9494-f615-776a289ebf1f | 45013-10 | 2020-08-27 | 2022-10-19 | архивная |
| 8106315d-6071-e250-d024-0df7b6570a08 | 45013-10 | 2020-05-07 | 2020-08-27 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

В комплект поставки входит встроенное программное обеспечение OmniScan iXU для вычисления результатов измерений и дальнейшего статистического анализа (далее — ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений.
Дефектоскопы поддерживают возможность работы с программным обеспечением To-moView.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OmniScan iXU |
|
Номер версии (идентификационный номер) ПО |
2.1R19 |
|
Цифровой идентификатор ПО |
F09E8FA5 (рассчитан по алгоритму CRC32) |
|
Другие идентификационные данные (если имеются) |
- |
ПО дефектоскопов соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа наносится на электронный блок дефектоскопа в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
1. Техническая документация компании «Olympus Scientific Solutions Americas», США.
осуществляется по документу «Дефектоскопы ультразвуковые OmniScan iX. Методика поверки МП 2512-0007-2010», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2010 г.
Основные средства поверки:
- контрольные образцы СО-2, СО-3 из комплекта КОУ-2 ( Госреестр № 6612-99);
- комплект образцовых ультразвуковых мер КМТ 176М -1 (Госреестр № 6578-78);
- образцы с искусственными отражателями из комплекта КМД4- У (Госреестр № 3558107).
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего контроля, выполняемого контактным, сухим или иммерсионным способами:
- эхо-импульсный,
- теневой,
- контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока и преобразователя, соединенных кабелем.
Общий вид дефектоскопа приведен на рисунке 1.

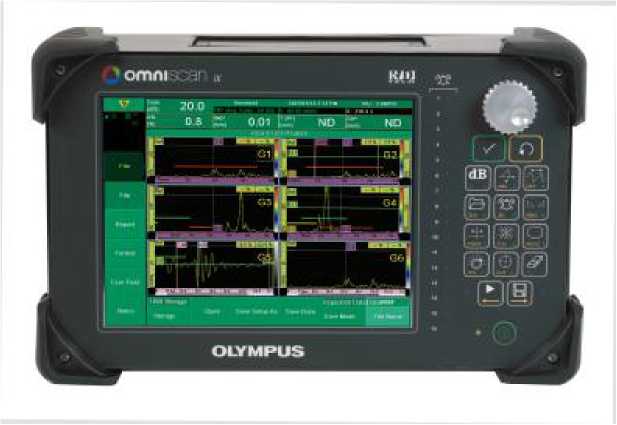

Рисунок 1 — Общий вид дефектоскопа
На передней панели корпуса электронного блока дефектоскопа расположены сенсорный экран, функциональные кнопки и индикаторы. На задней панели корпуса расположены выключатель, разъемы для подключения преобразователей (P) и внешних устройств (USB, SVGA, AUDIO OUTPUT, Ethernet, I/O, ALARMS, EXTENDED ALARMS, EXTENDED ANALOG OUT), а также монтажные отверстия для крепления поворотного кронштейна. Существует несколько исполнений электронного блока, различающиеся количеством разъемов для преобразователей.
Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas», США, под торговыми марками «PANAMETRICS-NDT», HARISONIC, NDT ENGINEERING:
- наклонные со встроенной или съемной призмой,
- прямые (контактные, иммерсионные, с линией задержки),
- раздельно-совмещенные.
Дефектоскопы поддерживают режим работы с АРД-диаграммами для определения размеров дефектов по амплитуде сигнала от плоскодонного отражателя известного размера с учетом типа преобразователя и материала объекта контроля.
Дефектоскопы имеют несколько режимов отображения данных контроля, в т.ч. развертка типа А (А-скан), развертка типа В (В-скан), развертка типа С (С-скан), ленточная диаграмма с данными амплитуды и / или времени распространения ультразвуковой волны. При иммерсионном контроле имеется функция настройки скорости звука в воде. Результаты контроля и настройки дефектоскопа сохраняются на карту памяти, встроенное запоминающее устройство и передаются на внешний компьютер по протоколу Ethernet.
Таблица 3
|
№ п/п |
Наименование |
Кол-во |
|
1 |
Блок электронный |
1 шт. |
|
2 |
Преобразователь* |
от 1 шт. |
|
3 |
Сетевой кабель |
1 шт. |
|
4 |
Кабель Ethernet |
1 шт. |
|
5 |
Комплект программного обеспечения TomoView на CD-диске |
по требованию Заказчика |
|
6 |
Поворотный кронштейн |
по требованию Заказчика |
|
7 |
Кейс для транспортировки |
1 шт. |
|
8 |
Руководство по эксплуатации |
1 экз. |
|
9 |
Методика поверки МП 2512-0007-2010 |
1 экз. |
* - количество и тип преобразователей определяются в соответствии с заказом по каталогу изготовителя.
Основные метрологические и технические характеристики дефектоскопов, включая показатели точности, приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Максимальное количество входных каналов, шт. |
2, 4 или 8 |
|
Полоса пропускания приемника, МГц |
от 0,25 до 32 |
|
Диапазон показаний глубины залегания дефекта, мм |
от 1 до 5000 |
|
Диапазон измерений глубины залегания дефекта, мм |
от 1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм |
±(0,3 +0,03»Y), где Y - измеренное значение глубины залегания дефекта, мм |
|
Диапазон показаний толщины (по стали), мм |
от 1 до 5000 |
|
Диапазон измерений толщины (по стали), мм |
от 1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,1 +0,02^H), где H - измеренное значение толщины, мм |
|
Диапазон показаний расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 1 до 5000 |
|
Диапазон измерений расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 1 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм |
±(0,3 + 0,03^X), где Х - измеренное значение расстояния от точки выхода преобразователя до проекции дефекта на поверхность сканирования, мм |
|
Угол ввода преобразователя (в стали), градус |
от 0 до 85 |
|
Пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
|
±0,5; ±1,0; |
|
Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, градус |
±2 |
|
Диапазон скоростей ультразвука контролируемых материалов, м/с |
от 635 до 15240 |
|
Питание от сети переменного тока: - напряжение, В ; - частота, Гц |
110±10%, 220±10%; от 50 до 60; |
|
Потребляемая мощность, ВА, не более |
150 |
|
Габаритные размеры электронного блока, мм, не более |
375х238х185 485 х222х190 (для монтажа в стойке) |
|
Масса электронного блока, кг, не более |
6,5 |
|
Средний срок службы, лет, не менее |
10 |
Условия эксплуатации:
- диапазон температуры окружающей среды, ° С от 0 до +45;
- относительная влажность воздуха, %, не более 95 (без конденсации влаги ).
