Номер по Госреестру СИ: 54221-13
54221-13 Толщиномеры магнитные
(Magna-Mike 8600)
Назначение средства измерений:
Толщиномеры магнитные Magna-Mike 8600 (далее - толщиномеры) предназначены для измерений толщины изделий из неферромагнитных материалов.
Внешний вид.
Толщиномеры магнитные
Рисунок № 1
Внешний вид.
Толщиномеры магнитные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 02.07.2029
Номер записи -
ID в реестре СИ - 397168
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномер магнитный Magna-Mike 8600, Нет модификации, мод. Magna-Mike 8500, Магнитный толщиномер Magna-Mike 8600, Без модификации, Magna-Mike 8600, -,
Производитель
Изготовитель - Компания "Olympus Scientific Solutions Americas"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 84
Выдано извещений - 0
Кол-во периодических поверок - 76
Кол-во средств измерений - 26
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 384 дн.
Приказы РСТ, где упоминается данный тип СИ
№820 от 2013.07.15 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54214-13 по 54225-13,16166-13,54226-13,54227-13,29437-13,54228-13 по 54233-13)
№1355 от 2018.07.02 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 51572 "Толщиномеры магнитные Magna-Mike 8600"
№3407 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Твердое минеральное топливо" (ТК 179)
№1675 от 2023.08.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Толщиномеры магнитные (Magna-Mike 8600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Olympus Scientific Solutions Americas"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45011-10 31.07.2021 |
Дефектоскопы ультразвуковые, EPOCH LTC Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45012-10 31.07.2021 |
Дефектоскопы ультразвуковые, EPOCH 1000, EPOCH 1000iR, EPOCH 1000i Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45013-10 31.07.2021 |
Дефектоскопы ультразвуковые, OmniScan iX Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59165-14 14.10.2029 |
Толщиномеры ультразвуковые, 27MG Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62312-15 15.09.2025 |
Дефектоскопы ультразвуковые, EPOCH 650 Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69112-17 31.10.2022 |
Анализаторы портативные рентгенофлуоресцентные, Vanta Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70013-17 26.12.2022 |
Дефектоскопы вихретоковые, NORTEC 600 Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54221-13 02.07.2029 |
Толщиномеры магнитные, Magna-Mike 8600 Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54886-13 21.08.2029 |
Толщиномеры ультразвуковые, 45MG Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72640-18 27.09.2029 |
Дефектоскопы ультразвуковые, EPOCH 6LT Компания "Olympus Scientific Solutions Americas" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Толщиномеры магнитные (Magna-Mike 8600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АНК" (RA.RU.310566) | 10 | 4 | 6 | 0 | 10 | 4 | 6 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 1 | 2 | 0 | 2 | 1 | 1 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ИВИМЕТ" (RA.RU.314313) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ГЕОМЕТРОЛОГИЯ" (RA.RU.314441) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Толщиномеры магнитные (Magna-Mike 8600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2891 | 4592 |
|
ФБУ Владимирский ЦСМ Владимирская область |
4880 | 4592 |
|
ФБУ Владимирский ЦСМ Владимирская область |
5856 | 4592 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4061 | 4592 |
|
ФБУ Калужский ЦСМ Калужская область |
3925 | 4592 |
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее ПО), разработанное компанией изготовителем. ПО предназначено для:
- настройки толщиномера;
- визуализации, хранения и передачи результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.03; 1.04 |
|
Цифровой идентификатор ПО* |
6B2A90E0; EE324ACE |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Контрольная сумма указана для версий ПО 1.03 и 1.04 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус электронного блока толщиномера.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам магнитным Magna-Mike 8600
Техническая документация компании «Olympus NDT, Inc.»
Поверка
Поверкаосуществляется по документу МП 2512-0008-2013 «Толщиномеры магнитные Magna-Mike 8600. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 апреля 2013 г.
Основные средства поверки:
- меры толщины покрытий ELCOMETER 990 (регистрационный номер в Федеральном информационном фонде 37535-08);
- меры толщины покрытий МТ (регистрационный номер в Федеральном информационном фонде 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Olympus Scientific Solutions Americas», США Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
Web-сайт: www.olympus-ims.com
Заявитель
Общество с ограниченной ответственностью «ОЛИМПАС МОСКВА»
(ООО «ОЛИМПАС МОСКВА»)
ИНН 7703026005
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр.8
Телефон: (495) 956-66-91, факс: (495) 663-84-87
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия толщиномеров основан на эффекте Холла.
Толщина изделия измеряется путем установки шарика на одну сторону измеряемого изделия, а магнитного преобразователя на противоположную сторону. Чувствительный элемент преобразователя измеряет расстояние между наконечником преобразователя и шариком.
Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем. Толщиномеры используются с шариками различных диаметров, дисками или проволокой. Выбор диаметра шарика, диска или проволоки зависит от геометрической формы и максимальной толщины контролируемого изделия.
На передней панели корпуса электронного блока толщиномера расположены жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек и разъемы RS-232, VGA. На верхней панели корпуса расположены разъемы для подключения преобразователя, зарядного устройства и ножного переключателя.
На боковой панели под крышкой расположены разъем USB и слот для съёмной карты памяти MicroSD.
Толщиномеры используются с преобразователями 86PR-1 и 86PR-2. Преобразователи отличаются формой и размером. Преобразователи оснащены защитными сменными колпачками.
Толщиномеры оснащены звуковой сигнализацией в случае превышения установленных пороговых значений толщины.
Питание толщиномера осуществляется от аккумулятора или сети переменного тока через зарядное устройство/адаптер.
К толщиномеру может быть подключен ножной переключатель для выполнения функций передачи, сохранения или проведения измерений.
Общий вид толщиномеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

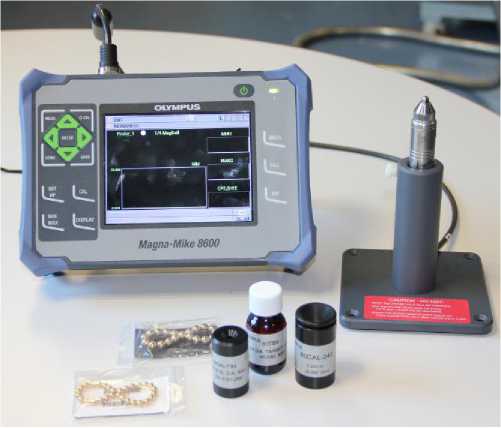

Рисунок 1 - Общий вид толщиномеров
Место пломбировки

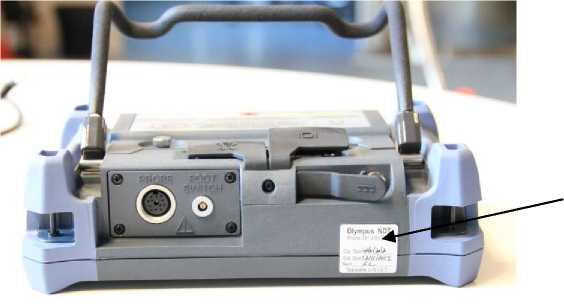

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность толщиномеров
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
- |
1 шт. |
|
Преобразователь с кабелем* |
- |
от 1 шт. |
|
Штатив для преобразователя |
- |
1 шт. |
|
Комплект шариков диаметром 1,59 мм |
- |
по требованию Заказчика |
|
Комплект шариков диаметром 3,18 мм |
- |
по требованию Заказчика |
|
Комплект шариков диаметром 4,76 мм |
- |
по требованию Заказчика |
|
Комплект шариков диаметром 6,35 мм |
- |
по требованию Заказчика |
|
Комплект шариков магнитных диаметром 4,76 мм |
- |
по требованию Заказчика |
|
Комплект шариков магнитных диаметром 6,35 мм |
- |
по требованию Заказчика |
|
Диск плоский диаметром 12,70 мм |
- |
по требованию Заказчика |
|
Диск с V-образной кромкой 6,35 мм |
- |
по требованию Заказчика |
|
Проволока диаметром 1,14 мм |
- |
по требованию Заказчика |
|
Набор для калибровки** |
по требованию Заказчика | |
|
Набор калибровочных образцов |
по требованию Заказчика | |
|
Зарядное устройство/адаптер |
1 шт. | |
|
Кабель питания |
- |
1 шт. |
|
Аккумулятор литий-ионный |
- |
по требованию Заказчика |
|
Кабель USB |
- |
по требованию Заказчика |
|
Карта памяти MicroSD |
- |
1 шт. |
|
Колпачок сменный для защиты преобразователя |
- |
по требованию Заказчика |
|
Ножной переключатель |
- |
по требованию Заказчика |
|
Кейс для транспортирования |
- |
1 шт. |
|
Программное обеспечение |
WINXL |
1 шт. |
|
Руководство по эксплуатации на CD-диске |
- |
1 экз. |
|
Методика поверки |
МП 2512-0008-2013 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм, при использовании: шарика диаметром 1,59 мм шарика диаметром 3,18 мм шарика диаметром 4,76 мм шарика диаметром 6,35 мм магнитного шарика диаметром 4,76 мм магнитного шарика диаметром 6,35 мм плоского диска диаметром 12,70 мм диска с V-образной кромкой 6,35 мм проволоки диаметром 1,14 мм |
от 0,001 до 2,03 от 0,001 до 6,10 от 0,001 до 9,14 от 0,001 до 9,14 от 4,06 до 19,05 от 4,06 до 25,40 от 0,001 до 9,14 от 0,001 до 6,10 от 0,001 до 12,70 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм, при использовании:* шарика диаметром 1,59 мм шарика диаметром 3,18 мм шарика диаметром 4,76 мм шарика диаметром 6,35 мм магнитного шарика диаметром 4,76 мм магнитного шарика диаметром 6,35 мм плоского диска диаметром 12,70 мм диска с V-образной кромкой 6,35 мм проволоки диаметром 1,14 мм |
±(0,04-4+0,003) ±(0,04-4+0,003) ±(0,03-4+0,003) ±(0,03-4+0,003) ±(0,03 <4+0,003) ±(0,03 <4+0,003) ±(0,03 <4+0,003) ±(0,03 <4+0,003) ±(0,03 <4+0,003) |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм, при использовании:** шарика диаметром 1,59 мм шарика диаметром 3,18 мм шарика диаметром 4,76 мм шарика диаметром 6,35 мм магнитного шарика диаметром 4,76 мм магнитного шарика диаметром 6,35 мм плоского диска диаметром 12,70 мм диска с V-образной кромкой 6,35 мм проволоки диаметром 1,14 мм |
±(0,03-4+0,003) ±(0,02’4+0,003) ±(0,01-4+0,003) ±(0,01-4+0,003) ±(0,01 -4+0,003) ±(0,01 -4+0,003) ±(0,02-4+0,003) ±(0,02-4+0,003) ±(0,02-4+0,003) |
|
Дискретность отсчета, мм |
0,1; 0,01; 0,001 |
|
* Предварительная настройка толщиномера основная. ** Предварительная настройка толщиномера многоточечная. Н - измеренное значение, мм. | |
Таблица 3 - Основные технические характеристики
|
4аименование характеристики |
Значение |
|
4апряжение от сети переменного тока частотой от 50 до 60 Гц, В |
от 100 до 120; от 200 до 240 |
|
Потребляемая мощность (от аккумуляторной батареи), Вт, не более |
10 |
|
Габаритные размеры электронного блока, мм, не более |
236х167х72 |
|
Масса электронного блока, кг, не более |
1,7 |
|
Условия эксплуатации:
|
от 0 до +50 95 (без конденсации влаги) |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
25000 |
