Номер по Госреестру СИ: 45011-10
45011-10 Дефектоскопы ультразвуковые
(EPOCH LTC)
Назначение средства измерений:
Дефектоскопы ультразвуковые EPOCH LTC (далее - дефектоскопы) предназначены для:
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, турбин, узлов конструкций и др.;
- измерений глубины залегания дефекта, расстояния от точки выхода преобразователя до проекции центра дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
EPOCH LTC
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 8 | 18 | 2,25 |
| АО "ЧТПЗ" | Юридические лица | 8 | 18 | 2,25 |
| АО "МОСВОДОКАНАЛ" | Юридические лица | 4 | 10 | 2,50 |
| ПАО "ЧТПЗ" | Юридические лица | 4 | 4 | 1,00 |
| АО "Мосводоканал" ИНН 7701984274 | Юридические лица | 4 | 4 | 1,00 |
| Юр лицо | Юридические лица | 3 | 7 | 2,33 |
| ООО «АЛЬЯНСЭКСПЕРТ» | Юридические лица | 2 | 8 | 4,00 |
| ООО "Газпром трансгаз Ухта" - ИТЦ | Юридические лица | 2 | 6 | 3,00 |
| ПАО «СН-МНГ» | Юридические лица | 2 | 5 | 2,50 |
| АО "КНПЗ" | Юридические лица | 2 | 5 | 2,50 |
| ООО "УЦПБ" ИНН 6617007889 | Юридические лица | 2 | 4 | 2,00 |
| ПАО СН-МНГ | Юридические лица | 2 | 4 | 2,00 |
| Акционерное общество "КУЙБЫШЕВСКИЙ НЕФТЕПЕРЕРАБАТЫВАЮЩИЙ ЗАВОД" | Юридические лица | 2 | 3 | 1,50 |
| ООО«УЦПБ» ИНН 6617007889 | Юридические лица | 2 | 2 | 1,00 |
| ПАО "ОАК" | Юридические лица | 2 | 2 | 1,00 |
| Филиал ПАО "ТМК" Челябинский трубопрокатный завод | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "АНГАРСКАЯ НЕФТЕХИМИЧЕСКАЯ КОМПАНИЯ" | Юридические лица | 1 | 5 | 5,00 |
| ООО "РемТурбо" | Юридические лица | 1 | 5 | 5,00 |
| ООО "НЦТО" | Юридические лица | 1 | 5 | 5,00 |
| Акционерное общество "Башкирская содовая компания" | Юридические лица | 1 | 4 | 4,00 |
| ФГУП "Атомфлот" | Юридические лица | 1 | 4 | 4,00 |
| Общество с ограниченной ответственностью "НАУЧНО-ТЕХНИЧЕСКИЙ ЦЕНТР "АНКЛАВ" | Юридические лица | 1 | 3 | 3,00 |
| Общество с ограниченной ответственностью "ТЕХНИЧЕСКАЯ ЭКСПЕРТИЗА ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ "ПРОМТЭК" | Юридические лица | 1 | 3 | 3,00 |
| Юр. Лицо | Юридические лица | 1 | 3 | 3,00 |
| юр.лицо | Юридические лица | 1 | 3 | 3,00 |
| АО "МРТС" ИНН 7706241963 | Юридические лица | 1 | 3 | 3,00 |
| ООО «Протос Экспертиза» ИНН 7707594915 | Юридические лица | 1 | 2 | 2,00 |
| ООО "Атом" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной отвественностью "СТАРСТРОЙ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ТОМСКНЕФТЕХИМ" | Юридические лица | 1 | 2 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a10db1d1-b0dc-dec4-ab92-266dded022f7 | 45011-10 | 2022-12-09 | — | актуальная |
| ae378881-7f8d-3d71-65a0-821e5c9b1595 | 45011-10 | 2022-11-11 | 2022-12-09 | архивная |
| 4991ff98-7f4b-5ffb-9ea9-e44f25db3228 | 45011-10 | 2020-08-27 | 2022-11-11 | архивная |
| 24a7ae19-592f-aefd-24bb-1c4d3abcd4b1 | 45011-10 | 2020-05-07 | 2020-08-27 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

В комплект поставки входит встроенное программное обеспечение Epoch LTC для вычисления результатов измерений и дальнейшего статистического анализа (далее — ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений.
Дефектоскопы поддерживают возможность работы с программным обеспечением GageView Pro.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Epoch LTC |
|
Номер версии (идентификационный номер) ПО |
2.01 |
|
Цифровой идентификатор ПО |
ACDAB513 (рассчитан по алгоритму CRC32) |
|
Другие идентификационные данные (если имеются) |
- |
ПО дефектоскопов соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа наносится на электронный блок дефектоскопа в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
1. Техническая документация компании «Olympus Scientific Solutions Americas», США.
осуществляется по документу «Дефектоскопы ультразвуковые EPOCH LTC. Методика поверки МП 2512-0005-2010», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2010 г.
Основные средства поверки:
- контрольные образцы СО-2, СО-3 из комплекта КОУ-2 (Госреестр № 6612-99);
- комплект образцовых ультразвуковых мер КМТ 176 М -1 ( Госреестр № 6578-78);
- образцы с искусственными отражателями из комплекта КМД4- У ( Госреестр № 35581-07).
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего контроля:
- эхо-импульсный,
- теневой,
- контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Конструктивно дефектоскопы имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем.
Общий вид дефектоскопа приведен на рисунке 1.

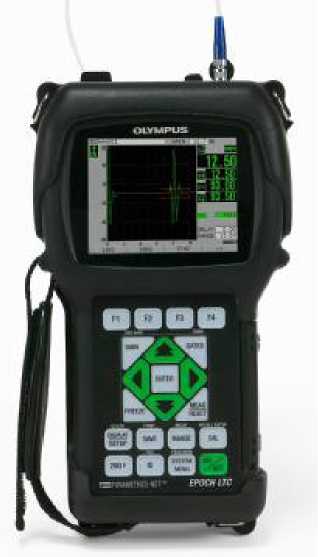

Рисунок 1 — Общий вид дефектоскопа
На передней панели корпуса электронного блока дефектоскопа расположены дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек. На верхней панели корпуса расположены 2 разъема для подключения преобразователей и разъем для подключения питания. На боковой панели корпуса расположен герметичный отсек с разъемами (VGA/RS232, USB) для подключения компьютера и внешних устройств, и слотом для карты памяти Mini SD.
Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas», США, под торговыми марками «PANAMETRICS-NDT», HARISONIC, NDT ENGINEERING:
- наклонные со встроенной или съемной призмой,
- прямые,
- раздельно-совмещенные,
- иммерсионные,
- с линией задержки.
Результаты контроля отображаются на дисплее электронного блока в режиме реального времени в виде развертки типа А (А-скан) и измеренных значений.
Таблица 3
|
№ п/п |
Наименование |
Кол-во |
|
1 |
Блок электронный |
1 шт. |
|
2 |
Преобразователь* |
от 1 шт. |
|
3 |
Набор кабелей |
1 шт. |
|
4 |
Комплект программного обеспечения GageView Pro на CD-диске |
по требованию Заказчика |
|
5 |
Аккумулятор литий-ионный |
1 шт. |
|
6 |
Зарядное устройство |
1 шт. |
|
7 |
Ремень |
1 шт. |
|
8 |
Кейс для транспортирования |
1 шт. |
|
9 |
Комплект соединительных кабелей |
по требованию Заказчика |
|
10 |
Защитный корпус с подставкой |
по требованию Заказчика |
|
11 |
Руководство по эксплуатации |
1 экз. |
|
12 |
Методика поверки МП 2512-0005-2010 |
1 экз. |
* - количество и тип преобразователей определяются в соответствии с заказом по каталогу изготовителя.
Основные метрологические и технические характеристики дефектоскопов, включая показатели точности, приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Количество входных каналов, шт. |
1 |
|
Полоса пропускания приемника, МГц |
от 0,2 до 26,5 |
|
Диапазон показаний глубины залегания дефекта, мм |
от 4 до 5000 |
|
Диапазон измерений глубины залегания дефекта, мм |
от 4 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм |
±(0,3 + 0,03-Y), где Y - измеренное значение глубины залегания дефекта, мм |
|
Диапазон показаний толщины (по стали), мм |
от 4 до 5000 |
|
Диапазон измерений толщины (по стали), мм |
от 4 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,1 + 0,02-Н), где Н - измеренное значение толщины, мм |
|
Диапазон показаний расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 4 до 5000 |
|
Диапазон измерений расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 4 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний от точки выхода преобразователя до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм |
± (0,3 + 0,03-Х), где Х - измеренное значение расстояния от точки выхода преобразователя до проекции дефекта на поверхность сканирования, мм |
|
Угол ввода наклонного преобразователя, градус |
от 10 до 85 |
|
Пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
|
±0,5; ±1,0 |
|
Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, градус |
±2 |
|
Диапазон скоростей распространения ультразвука в контролируемых материалах, м/с |
от 635 до 15240 |
|
Питание: - от сети переменного тока частотой от 50 до 60 Гц, напряжением - от аккумуляторной батареи номинальным напряжением |
110 В±10%; 220 В±10%; 11 В |
|
Г абаритные размеры электронного блока, мм, не более |
224х129х56 |
|
Масса электронного блока, кг, не более |
1,0 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP 67 |
|
Средний срок службы, лет, не менее |
10 |
Условия эксплуатации:
- диапазон температуры окружающей среды, ° С от -10 до +50;
- относительная влажность воздуха, %, не более 95 (без конденсации влаги ).
