Номер по Госреестру СИ: 70013-17
70013-17 Дефектоскопы вихретоковые
(NORTEC 600)
Назначение средства измерений:
Дефектоскопы вихретоковые NORTEC 600 (далее - дефектоскопы) предназначены для обнаружения и измерений глубины залегания поверхностных и подповерхностных дефектов в деталях и заготовках из металлов и токопроводящих материалов.
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 1
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 2
Внешний вид.
Дефектоскопы вихретоковые
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) позволяет осуществлять сбор данных вихретокового контроля, сохранять и обрабатывать результаты контроля, управлять настройками дефектоскопа.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
NORTEC 600 |
NORTEC 600C |
NORTEC 600S |
NORTEC 600D | |
Идентификационное наименование ПО |
N600 |
N600C |
N600S |
N600D |
Номер версии (идентификационный номер) ПО |
1.11 и выше | |||
Цифровой идентификатор ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопы вихретоковые моделей NORTEC 600
Техническая документация компании «Olympus Scientific Solutions Americas», США
Поверка
Поверкаосуществляется по документу МП 046.Д4-17 «Дефектоскопы вихретоковые моделей NORTEC 600. Методика поверки», утвержденной ФГУП «ВНИИОФИ» 31 июля 2017 г.
Основные средства поверки:
1 Образец СОП-7.001.70 из комплекта образцов КСОП-70 (Госреестр № 47328-11).
2 Осциллограф цифровой TDS2012B (Госреестр № 32618-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Olympus Scientific Solutions Americas», США Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
Телефон: +1-781-419-3900
Web-сайт: www.olympus-ims.com
Заявитель
Общество с ограниченной ответственностью «Олимпас Москва» (ООО «Олимпас Москва»)
ИНН 7703026005
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8
Телефон: +7 (495) 956-66-91
Факс: +7 (495) 663-84-87
Web-еайт: www.olympus-ims.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
В дефектоскопах реализован вихретоковый метод контроля. Принцип его действия основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия возбуждающего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу (ЭДС) в ВТП.
Если в объекте контроля имеется дефект, то линии вихревых токов прерываются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.
Полученный сигнал усиливается, оцифровывается и обрабатывается дефектоскопом. Результаты отображаются на экране дефектоскопа в виде сигналов на комплексной плоскости, временных диаграмм и С-сканов. По сформированному на экране изображению оператор может судить о наличии дефектов в контролируемой области изделия.
Конструктивно дефектоскоп состоит из электронного блока и ВТП. Управление дефектоскопом производится с передней панели электронного блока, на которой находятся все основные элементы управления (ручка прокрутки, функциональные клавиши), световые индикаторы и экран.
Дефектоскопы выпускаются в следующих модификациях:
-
- NORTEC 600 - базовая модель,
-
- NORTEC 600C - имеет дополнительную возможность измерения электрической проводимости и толщины непроводящего покрытия,
-
- NORTEC 600S - имеет дополнительную возможность поддержки сканеров для контроля отверстий,
-
- NORTEC 600D - модификация, включающая все вышеописанные функции и дополнительно имеющая поддержку двухчастотного режима.

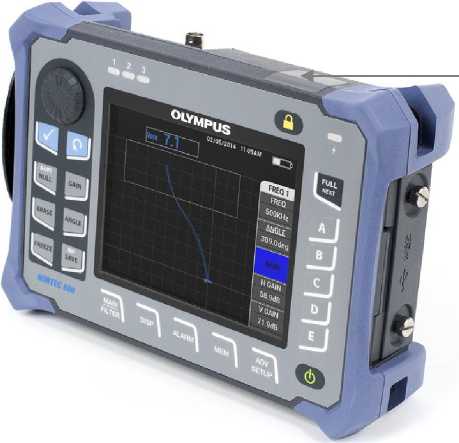

На рисунке 1 представлена фотография общего вида дефектоскопов.
Место пломбирования
*пв m кЖ м » <ш! М и ™п
нввннн

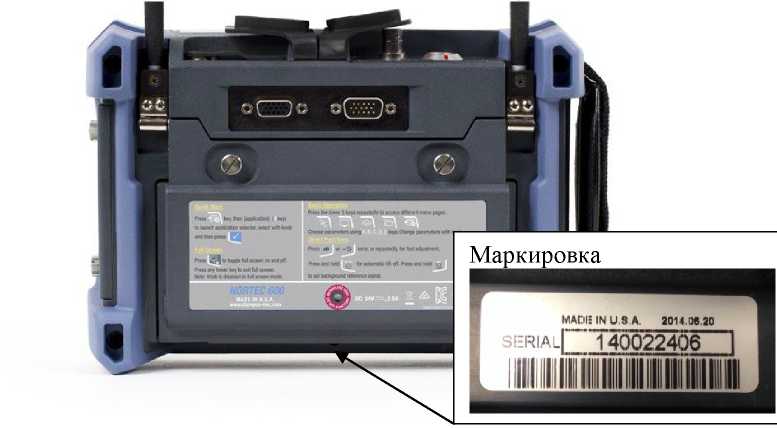

Маркировка
MAPI! IN U.S А. аОИ.Ов.20
sierialI '740022406 I
iiiiiiiiiiiij'iiiiiiiiHiiiH
б)

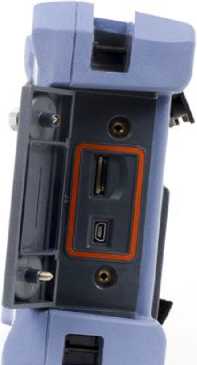

Рисунок 1 - Общий вид дефектоскопов с указанием схемы пломбирования и места нанесения маркировки а) вид спереди, б) вид сзади в) вид сбоку
Таблица 4 -
Наименование и условное обозначение |
Количество |
Дефектоскоп вихретоковый NORTEC 600/NORTEC 600C/NORTEC 600S/NORTEC 600D* |
1 шт. |
Вихретоковый преобразователь** |
1 шт. |
Блок питания сетевой |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
* - модификация в соответствии с заказом.
** - количество и тип преобразователей в соответствии с заказом.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений глубины дефектов, мм |
от 0,1 до 0,7 |
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм |
±0,1 |
Диапазон рабочих частот |
от 10 Гц до 12 МГц |
Отклонение установки частоты, % |
±0,5 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение характеристики |
Порог чувствительности к определению дефектов типа «пропил» (ширина и глубина) при контроле накладным ВТП, мм, не менее |
0,1 |
Напряжение питания, В:
|
от 100 до 120; от 200 до 240 11 |
Потребляемая мощность, Вт, не более |
50 |
Масса электронного блока с аккумулятором, кг, не более |
1,7 |
Габаритные размеры электронного блока (ШхВхГ), мм, не более |
236x167x70 |
Условия эксплуатации:
|
от -10 до +50 95 от 84 до 106,7 |
Средний срок службы, лет |
7 |
