Номер по Госреестру СИ: 71349-18
71349-18 Анализаторы спектра портативные
(AV4024D/E/F/G)
Назначение средства измерений:
Анализаторы спектра портативные AV4024D/E/F/G (далее - анализаторы AV4024) предназначены для измерений параметров спектра радиотехнических сигналов.
Внешний вид.
Анализаторы спектра портативные
Рисунок № 1
Внешний вид.
Анализаторы спектра портативные
Рисунок № 2
Программное обеспечение
Анализаторы AV4024 имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для анализаторов серии AV4024».
Идентификационные данные базового ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Spectrum Analyzer: AV4024 Series |
Номер версии (идентификационный номер) ПО |
не ниже 1.2.87 |
Цифровой идентификатор ПО(серийный номер) |
- |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель анализаторов AV4024 в виде наклейки и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра портативным AV4024D/E/F/G
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу 651-18-014 МП «Инструкция. Анализаторы спектра портативные AV4024D/E/F/G. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10.04.2018 г.
Основные средства поверки:
-
- частотомер Agilent 53230A (регистрационный номер 51077-12 в Федеральном информационном фонде);
-
- стандарт частоты рубидиевый FS725 (регистрационный номер 31222-06 в Федеральном информационном фонде);
-
- ваттметр N1914A с преобразователем измерительным N8487A (регистрационный номер 44731-10 в Федеральном информационном фонде);
-
- генератор сигналов E8257D с опцией UNX (регистрационный номер 53941-13 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «China Electronics Technology Instruments Co., Ltd», КНР
Адрес: No.98 Xiangjiang Rd., Qingdao Economic and Technological Development Zone, Shandong Телефон: 0532-86889847
Web-сайт: www.ei41.com
Заявитель
Федеральное государственное унитарное предприятие «Научно-производственное предприятие «Гамма» (ФГУП «НПП «Гамма»)ИНН 7728044373
Адрес: 117393, г. Москва, ул. Профсоюзная, д. 78, стр. 4 Телефон: +7 (495) 514-02-74; факс: +7 (495) 330-33-88 E-mail: info@nppgamma.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов AV4024 основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного гетеродинного перестраиваемого приемника в цифровой код и отображается на экране дисплея.
Конструктивно анализаторы AV4024 выполнены в виде портативного моноблока. На передней панели расположены органы управления и дисплей с сенсорным управлением. На верхней панели расположены: измерительный разъем, для модификаций AV4024D/E - N-типа, F/G-2,4 мм; разъемы BNC выхода промежуточной частоты, входа/выхода опорной частоты 10 МГц, входа внешней синхронизации и подключения антенны GPS; интерфейсы LAN, USB и mini USB; гнезда карты расширения памяти SD и подключения наушников; разъем питания. Результаты измерений и режимы работы отображаются на дисплее анализатора.
Анализаторы AV4024 имеют модификации, обозначенные индексами D/E/F/G, отличающиеся друг от друга диапазоном частот.
Анализаторы AV4024 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом (через интерфейсы mini USB и LAN) и ручном режимах.
Анализаторы AV4024 могут иметь дополнительные опции, приведенные в таблице 1.
Таблица 1 - Функциональное назначение опций
Название опции |
Описание опции |
AV4024-006 |
Сетевой адаптер |
AV4024-007 |
Литий-ионный аккумулятор |
AV4024-008 |
Кабель Ethernet |
AV4024-009 |
Карта MicroSD |
AV4024-010 |
GPS антенна |
AV4024-011 |
Режим измерения с внешним USB датчиком мощности |
AV4024-012 |
AV87230 USB датчик мощности (9 кГц - 6 ГГц) |
AV4024-013 |
AV87231 USB датчик мощности (10 МГц - 18 ГГц) |
AV4024-014 |
AV87232 USB датчик мощности (50 МГц - 26,5 ГГц) |
AV4024-015 |
AV87233 USB датчик мощности (50 МГц - 40 ГГц) |
AV4024-016 |
Функция анализа помех |
AV4024-017 |
Функция аналоговой демодуляции и анализа параметров модулированных сигналов АМ, ФМ,ЧМ |
AV4024-018 |
Функция сканирования каналов |
AV4024-019 |
Функция списка сканирования |
AV4024-020 |
Выход промежуточной частоты |
AV4024-021 |
AV89101A антенна (10 кГц - 20 МГц) (при наличии опции AV4024-025) |
AV4024-022 |
AV89101B антенна (20 - 200 МГц) |
AV4024-023 |
AV89101C антенна (200 -500 МГц) |
AV4024-024 |
AV89101D антенна (500 МГц - 4 ГГц) |
AV4024-025 |
AV89401 антенный усилитель (10 кГц - 4 ГГц) |
AV4024-026 |
AV89901 антенна (1 - 18 ГГц) |
Продолжение таблицы 1
Название опции |
Описание опции |
AV4024-027 |
AV89902 антенна (18 - 40 ГГц) |
AV4024-028 |
Многофункциональная сумка-переноска |
AV4024-029 |
Рюкзак-переноска |
AV4024-030 |
Транспортный кейс (PC-6023N) |

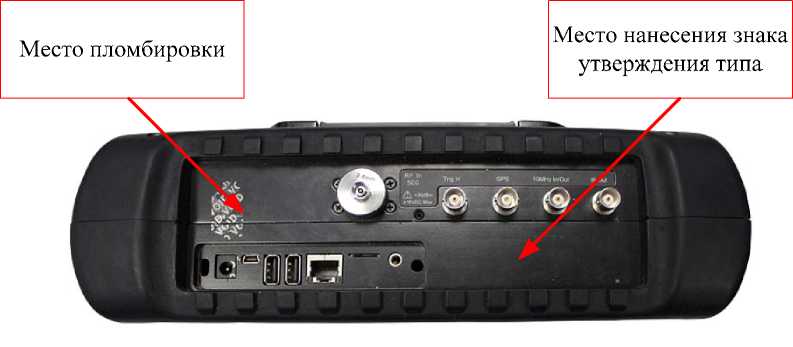

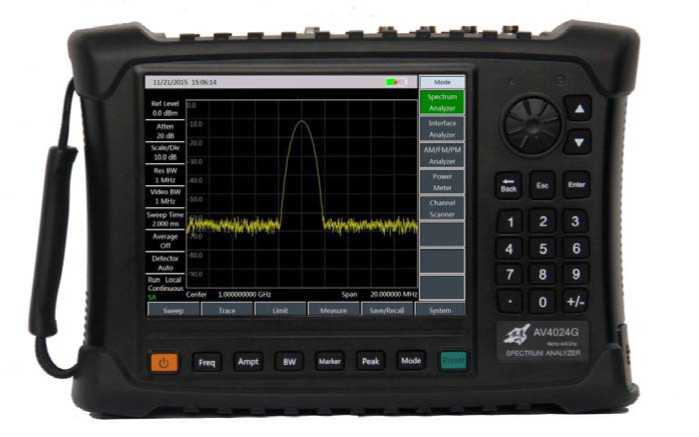

Внешний вид анализаторов AV4024 с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.
а) Вид спереди
б) Вид сверху
Рисунок 1 - Общий вид анализаторов AV4024
Комплектность анализаторов AV4024 приведена в таблице 5.
Таблица 5 - Комплектность анализаторов AV4024
Наименование |
Обозначение |
Количество, шт. |
Анализатор спектра портативный |
AV4024D или AV4024E или AV4024F или AV4024G |
1 |
Опции к анализатору* |
- |
1 |
Шнур сетевого питания с адаптером |
- |
1 |
Аккумулятор |
- |
1 |
Кабель USB |
Z0541A |
1 |
Методика поверки |
651-18-014 МП |
1 |
Руководство по эксплуатации |
1 | |
Паспорт |
1 | |
* Поставляется по заказу |
Таблица 3 - Метрологические характеристики анализаторов AV4024
Наименование характеристики |
Значение характеристики |
Диапазон рабочих частот, Гц, для модификаций: - AV4024D |
от 9403 до 20409 |
- AV4024E |
от 9403до 26,5409 |
- AV4024F |
от 9403 до 32409 |
- AV4024G |
от 9403 до 44409 |
Пределы допускаемой относительной погрешности |
±(T^540'7+440'7), |
частоты опорного кварцевого генератора (5ог), Гц |
где T - количество лет с даты |
выпуска | |
Пределы допускаемой абсолютной погрешности измерений |
±[Б-5ог+ 0,02Тпо + 0,1 F^l, |
частоты, Гц |
где F - измеряемая частота; |
1'ио - полоса обзора; Fim - полоса пропускания | |
Номинальные значения полосы пропускания по уровню - |
от 1 до 107 |
3 дБ, Гц |
( дискретно с шагом 1-3) |
Пределы допускаемой относительной погрешности установки полос пропускания, % -от 1 Гц до 3 МГц включ. |
10 |
-св. 3 МГц до 10 МГц |
15 |
Уровень фазового шума при отстройке частоты от несущей 1 ГГц при температуре от 20 до 30 °C, дБн/Гц*, не более: - 10 кГц |
-102 |
- 100 кГц |
-106 |
- 1 МГц |
-111 |
- 10 МГц |
-123 |
Средний уровень собственных шумов (при простом или усредняющем детекторе, ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, ) при температурe от 20 до 30 °C, дБм**, не более: ПреДусилитель выключен - от 10 МГц до 4 ГГц включ. |
-138 |
- св. 4 до 6 ГГц включ. |
-135 |
- св. 6 до 20 ГГц включ. |
-138 |
- св. 20 до 32 ГГц включ. |
-135 |
- св. 32 до 40 ГГц включ. ПреДусилитель включен |
-127 |
- от 10 МГц до 4 ГГц включ. |
-157 |
- св. 4 до 6 ГГц включ. |
-152 |
- св. 6 до 20 ГГц включ. |
-157 |
- св. 20 до 32 ГГц включ. |
-154 |
- св. 32 до 40 ГГц включ. |
-148 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики |
Уровень помех, не связанных с входом (согласованная нагрузка, ослабление входного аттенюатора 0 дБ), дБм, не более: Предусилитель выключен - от 10 МГц до 13 ГГц включ. |
-90 |
- св. 13 до 20 ГГц включ. |
-85 |
- св. 20 до 44 ГГц включ. |
-80 |
Предусилитель включен - от 10 МГц до 32 ГГц включ. |
-100 |
- св. 32 до 44 ГГц включ. |
-95 |
Уровень второй гармоники относительно уровня основного сигнала на несущей частоте (уровень основного сигнала на входе -30 дБм, ослабление входного аттенюатора 0 дБ), дБн, не более |
-60 |
Пределы допускаемой абсолютной погрешности измерений мощности при температурe от 20 до 30 °C после 30 минут прогрева в диапазоне частот от 10 МГц до 40 ГГц, дБ |
±2,3 |
Диапазон ослабления входного аттенюатора (ступенями по 10 дБ), дБ |
от 0 до 50 |
Диапазон установки опорного уровня, дБм |
от -120 до +30 |
КСВН входа, на частотах, не более: - от 50 МГц до 20 ГГц включ. |
1,5 |
- св. 20 до 44 ГГц включ. |
2 |
* Здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно | |
уровня мощности на центральной (несущей) частоте ** Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно | |
мощности 1 мВт |
Таблица 4 - Основные технические характеристики анализаторов AV4024
Наименование характеристики |
Значение характеристики |
Потребляемая мощность, В^А, не более |
30 |
Габаритные размеры (длина х высота х ширина), мм, не более |
338 х 218 х 100 |
Масса, кг, не более |
5 (без аккумулятора) |
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от -10 до +50 |
- относительная влажность окружающего воздуха при температуре 25 °C, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
