Номер по Госреестру СИ: 77565-20
77565-20 Осциллографы цифровые
(4456)
Назначение средства измерений:
Осциллографы цифровые серии 4456 (далее - осциллографы 4456, приборы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов, а также для определения уровня логических сигналов при помощи встроенного логического анализатора (опция 4456-Н01) и генерирования электрических сигналов при помощи встроенного генератора сигналов произвольной формы (опция 4456-Н02).
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Внешний вид.
Осциллографы цифровые
Рисунок № 4
Программное обеспечение
Осциллографы имеют специализированное программное обеспечение (ПО).
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Digital Phosphor Oscilloscope: 4456 Series |
Номер версии (идентификационный номер ПО) |
Не ниже 2.04 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора в виде голографической наклейки и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 4456-19-01 «Осциллографы цифровые серии 4456.
Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2019 г.
Основные средства поверки:
-
- калибратор осциллографов Fluke 9500B с формирователем импульсов 9530, регистрационный номер 30374-13 в Федеральном информационном фонде;
-
- частотомер 53230А, регистрационный номер 51077-12 в Федеральном
информационном фонде;
-
- осциллограф цифровой запоминающий WaveRunner 66Zi; регистрационный номер 49275-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов цифровых с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «China Electronics Technology Instruments Co., Ltd.», КНР
Адрес: No.98, Xiangjiang Road, Хуандао, Циндао, 266555
Web-сайт: www.cetc-ei.com
E-mail: sales@ceyear.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru Web-сайт: www.vniiftri.ru
Принцип действия приборов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране осциллографа.
Осциллографы 4456 содержат следующие составные части: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, устройство синхронизации, генератор развертки, логический анализатор, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный жидко-кристаллический дисплей (ЖКИ).
Осциллографы 4456 обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов 4456 осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы 4456 позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений с выводом результатов измерений на экран.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы LAN, USB, VIDEO OUT (для подключения внешнего монитора).
Осциллографы цифровые серии 4456 выпускаются в следующих модификациях 4456C, 4456D, 4456E, 4456CM, 4456DM, 4456EM, отличающихся полосой пропускания. Приборы могут иметь опции логического анализатора и генератора сигналов произвольной/специальной формы, а также дополнительные опции, приведенные в таблице 1.
Конструктивно осциллографы цифровые серии 4456 представляют собой настольный моноблочный прибор в корпусе из пластика. Приборы оснащены складывающейся ручкой для переноски.
На передней панели приборов расположен ЖКИ, функциональные (программные) кнопки, выход встроенного генератора сигналов произвольной/специальной формы, входы цифровых каналов логического анализатора, 2 разъема интерфейса USB, 4 входа аналоговых каналов, клавиатура.
На задней панели приборов расположены разъемы интерфейсов LAN, VIDEO OUT, USB (HOST И DEVICE), вход внешней синхронизации, выход сигнала внутреннего опорного генератора, разъем сети питания.
Общий вид осциллографов 4456 с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунках 1, 2.
Таблица 1 - Функциональное назначение опций
Название опции |
Описание опции |
4456-S01 |
Модуль измерения параметров формы сигналов (ITU-T, ANSI T1.102, USB или пользовательский шаблон) |
4456-S02 |
Модуль анализа качества нагрузки |
4456-S03 |
Модуль синхронизации HD видеосигналов форматов 480p, 576p, 720p, 1080p, 1080i |
4456-S04 |
Модуль измерения параметров цифровых сигналов формата I2C со скоростью передачи до 10 Мбит/с |
4456-S05 |
Модуль измерения параметров цифровых сигналов формата RS232 со скоростью передачи от 50 кбит/с до 2 Мбит/с |
4456-S06 |
Модуль измерения параметров цифровых сигналов формата SPI со скоростью передачи до 10 Мбит/с |
4456-S07 |
Модуль измерения параметров цифровых сигналов формата CAN со скоростью передачи от 10 кбит/с до 1 Мбит/с |
4456-S08 |
Модуль измерения параметров цифровых сигналов формата LIN/1.X, 2.X со скоростью передачи от 800 кбит/с до 100 кбит/с |
4456-S09 |
Модуль измерения параметров цифровых сигналов формата FlexRay со скоростью передачи 2,5, 5, 10 Мбит/с |
4456-S10 |
Модуль измерения параметров цифровых сигналов формата Audio/ I2S, LJ, RJ, TDM со скоростью передачи до 10 Мбит/с |
4456-S11 |
Модуль измерения параметров цифровых сигналов формата USB со скоростью передачи 1,5, 12 Мбит/с |
4456-S12 |
Модуль измерения параметров цифровых сигналов формата стандарта MIL-STD-1553 со скоростью передачи до 1 Мбит/с |
4456-H01 |
Логический анализатор на 16 цифровых каналов |
4456-H02 |
Генератор сигналов произвольной формы |
4456-H03 |
Высоковольтный активный пробник P9558: коэффициент деления 100 : 1, полоса частот от 0 до 50 МГц, максимальное напряжение 1200 В |
4456-H04 |
Высоковольтный пассивный пробник P3258: коэффициент деления 100 : 1, полоса частот от 0 до 150 МГц, максимальное напряжение 1500 В |
4456-H05 |
Высоковольтный дифференциальный активный пробник P8050: коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 50 МГц, максимальное напряжение 1300 В |
4456-H06 |
Высоковольтный дифференциальный активный пробник P8100: коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 100 МГц, максимальное напряжение 1300 В |
4456-H07 |
Датчик тока AP622: диапазон 50 мА - 100 А, полоса частот от 0 до 100 кГц |
Продолжение таблицы 1
Название опции |
Описание опции |
4456-H08 |
Датчик тока AP202: верхний предел диапазона 20 А, полоса частот от 0 до 25 МГц |
4456-H10 |
Алюминиевой транспортной кейс |
4456-H12 |
Пассивный высокоомный пробник P9550A: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до 500 МГц |
4456-H13 |
Пассивный высокоомный пробник P9551: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, 1 : 1, полоса частот от 0 до 500 МГц |
4456-H14 |
Пассивный высокоомный пробник P9350A: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до 350 МГц |
4456-H15 |
Пассивный высокоомный пробник P9600A: входное сопротивление 10 МОм (12 пФ), коэффициент деления 10 : 1, полоса частот от 0 до 600 МГц |
4456-H16 |
Набор пробников логического анализатора LAP500 |
4456-H17 |
Высоковольтный пассивный дифференциальный пробник P5020: коэффициент деления 50 : 1, 500 : 1, полоса частот от 0 до 20 МГц, максимальное напряжение 40000 В |
4456-H18 |
Высоковольтный пассивный дифференциальный пробник P6100: коэффициент деления 100 : 1, 1000 : 1, полоса частот от 0 до 100 МГц, максимальное напряжение 14000 В |
4456-H19 |
Высоковольтный пассивный дифференциальный пробник P7100: коэффициент деления 100 : 1, 1000 : 1, полоса частот от 0 до 100 МГц, максимальное напряжение 7000 В |
4456-H20 |
Высоковольтный пассивный пробник P4220: коэффициент деления 1000 : 1, полоса частот от 0 до 220 МГц, максимальное напряжение 39000 В |
4456-H21 |
Токовые клещи AP621: верхний предел диапазона 2 А, полоса частот от 10 Гц до 100 кГц |
4456-H22 |
Токовые клещи AP622D: диапазон 1 мА - 40 А, полоса частот от 0 до 1,5 МГц |
4456-H23 |
Токовые клещи AP204A: верхний предел диапазона 40 А, полоса частот от 0 до 50 МГц |
4456-H24 |
Адаптер PL-50 (50 Ом) |
4456-H25 |
Адаптер PL-75 (75 Ом) |
4456-H26 |
Адаптер PL-93 (93 Ом) |
Место нанесения знака утверждения типа
а) Вид спереди
б) Вид сзади

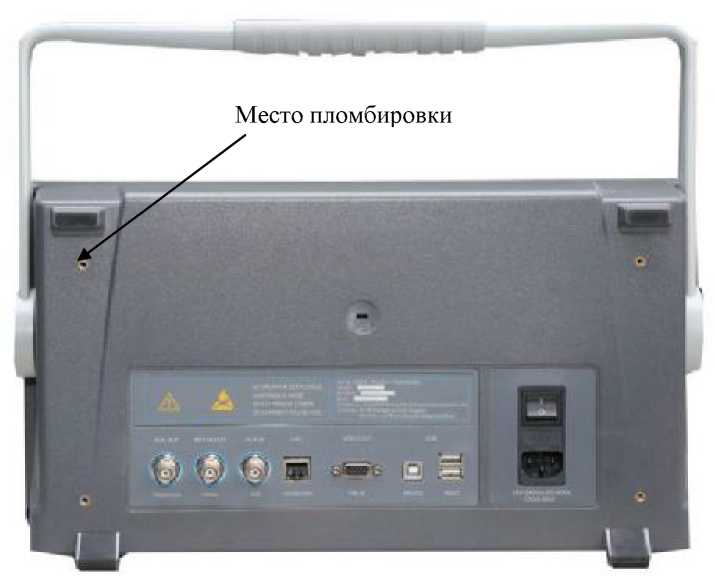

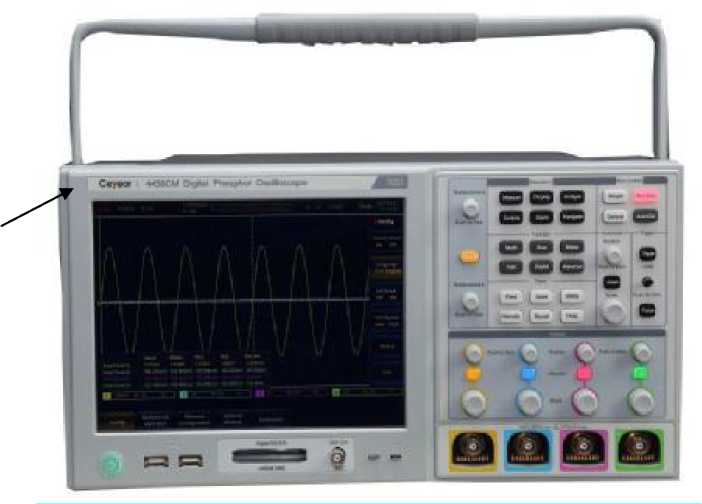

Рисунок 1 - Общий вид осциллографов 4456CM (4456DM, 4456EM)
Место нанесения
знака утверждения типа
б) Вид спереди
б) Вид сзади

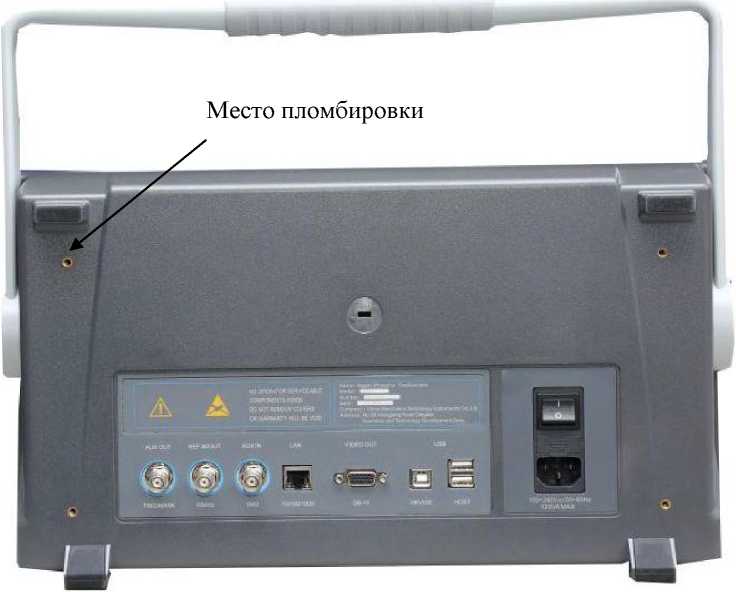

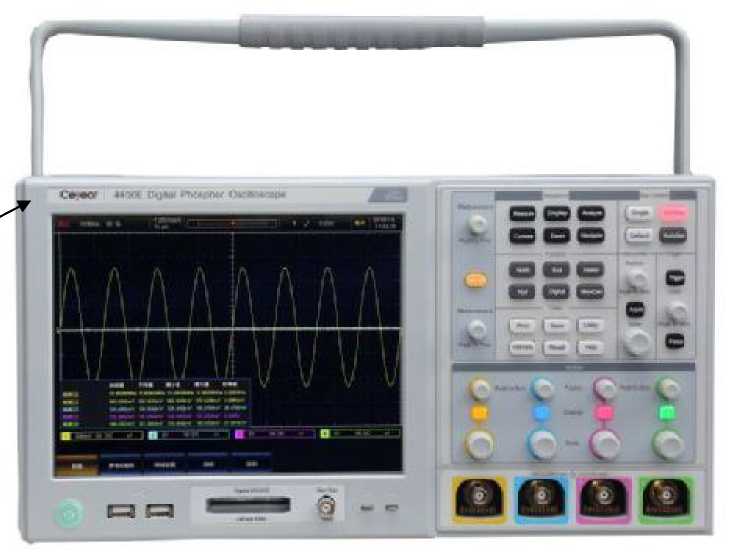

Рисунок 2 - Общий вид осциллографов 4456E (4456C, 4456D)
Таблица 5 - Комплектность осциллографов 4456
Наименование, тип |
Количество |
Примечание |
Осциллограф цифровой 4456C или 4456D, или 4456E, или 4456CM, или 4456DM, или 4456EM |
1 шт. |
модификация поставляется по заказу |
Опция 4456-Н01 логического анализатора |
1 шт. |
опция поставляется по заказу |
Опция 4456-Н02 генератора сигналов произвольной формы |
1 шт. |
опция поставляется по заказу |
Дополнительные опции (см. таблицу 1) |
в соответствии с заказом |
опции поставляются по заказу |
Пробник |
4 шт. | |
Пробник для логического анализатора |
1 шт. |
для модификации, имеющей опцию логического анализатора 4456-Н01 |
Сетевой кабель |
1 шт. | |
Эксплуатационная документация:
|
1 экз. 1 экз. | |
Транспортный кейс |
1 шт. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Входное сопротивление (переключаемое) |
от 49,5 до 50,5 Ом, от 0,99 до 1,01 МОм |
Диапазон коэффициентов отклонения (Ко), В/дел:
|
от 1 • 10-3 до 1 от 1 • 10-3 до 10 |
Пределы допускаемой относительной погрешности коэффициентов отклонения для Ко более 5 мВ/ дел, % |
±3,0 |
Диапазон постоянного смещения, В: - для Ко от 1 мВ/дел до 100 мВ/ дел |
от -1 до 1 |
- для Ко от 200 мВ/дел до 1 В/ дел |
от -10 до 10 |
- для Ко от 2 В/дел до 10 В/ дел |
от -100 до 100 |
Диапазон коэффициентов развертки, мкс/дел: - для 4456C, 4456D, 4456E |
от 240-4 до Ы09 |
- для 4456CM, 4456DM, 4456EM |
от 440-4 до 1 • 109 |
Пределы допускаемой относительной погрешности | |
установки частоты внутреннего опорного генератора |
±5,040-6 |
Время нарастания переходной характеристики, нс, не более: | |
- для 4456C, 4456CM |
1,00 |
- для 4456D, 4456DM |
0,70 |
- для 4456E, 4456EM |
0,45 |
Полоса пропускания по уровню -3 дБ, МГц, не менее: - для 4456C, 4456CM |
350 |
- для 4456D, 4456DM |
500 |
- для 4456E, 4456EM |
1000 |
Логический анализатор (опция 4456-Н01) | |
Входное сопротивление пробника, кОм |
от 99 до 101 |
Диапазон входного напряжения, В |
от -40 до 40 |
Разрешение по вертикали, бит |
1 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Пороговые уровни срабатывания (ип), В:
|
1,4 2,5; 1,65; 1,25 -1,3 3,7 |
Пределы устанавливаемого пользователем порогового уровня срабатывания (с шагом 0,01 В), В |
от -20 до 20 |
Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, определяемого пользователем, В |
±(0,03^+0,15) |
Генератор сигналов стандартной и произвольной формы (опция 4456-Н02)
Виды генерируемых сигналов |
Синусоидальный, прямоугольный, треугольный. пилообразный, импульсный, напряжение постоянного тока, шумовой, гаверсинус, экспоненциальные фронт и срез, гауссовский импульс, произвольной формы |
Выходное сопротивление, Ом |
от 49,5 до 50,5 |
Диапазон частот генерируемого синусоидального сигнала, Гц |
от 0,1 до 2,5407 |
Пределы допускаемой относительной погрешности установки частоты генерируемого синусоидального сигнала |
±1,0Ч0-4 |
Диапазон размаха генерируемого синусоидального сигнала (ир), В |
от 5,040-2 до 2,5 |
Диапазон напряжения смещения генерируемого синусоидального сигнала (исм), В |
от -1,25 до 1,25 |
Пределы допускаемой абсолютной погрешности установки размаха генерируемого синусоидального сигнала, В |
±(0,015^+0,015^+0,001) |
Пределы допускаемой абсолютной погрешности установки напряжения смещения генерируемого синусоидального сигнала, В |
±(0,02-^+0,001) |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Питание от сети переменного тока частотой от 49,5 до 50,5 Гц, В |
от 100 до 240 |
Потребляемая мощность, В •А, не более |
150 |
Масса, кг, не более |
6 |
Число входных каналов осциллографа |
4 |
Число входных цифровых каналов логического анализатора |
16 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: | |
- длина |
160 |
- ширина |
426 |
- высота |
221 |
Рабочие условия эксплуатации | |
- температура окружающей среды, °С |
от 20 до 30 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
