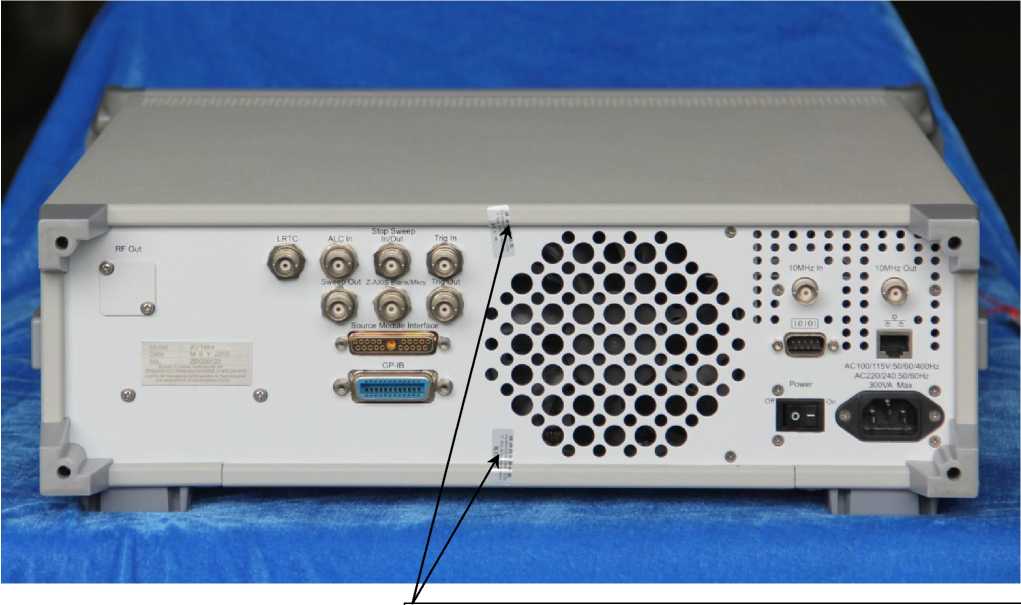

Опция

Функциональное назначение

1

программируемый шаговый аттенюатор 115 дБ (только для моделей AV1464A, AV1464B)

2

программируемый шаговый аттенюатор 90 дБ(только для моделей AV1464C, AV1464)

3

Импульсный модулятор

Наименование характеристики

Значение характеристики

Диапазон частот

AV1464A

AV1464B

AV1464C

AV1464

от 250 кГц до 20 ГГц

от 250 кГц до 40 ГГц

от 250 кГц до 50 ГГц

от 250 кГц до 67 ГГц

Пределы допускаемой относительной погрешности установки частоты

±540^-8

Дискретность установки частоты, Гц

0,001

Уровень фазовых шумов в диапазоне частот, дБн/Гц, не более:

отстройка от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

от 250 кГц до 250 МГц включ.

-58

-87

-101

-121

-130

-130

св. 250 МГц до 500 МГц включ.

-61

-88

-108

-126

-132

-132

св. 500 МГц до 1 ГГц включ.

-57

-84

-101

-121

-130

-130

св. 1 ГГц до 2 ГГц включ.

-51

-79

-96

-115

-124

-124

св. 2 ГГц до 3,2 ГГц включ.

-46

-74

-92

-111

-120

-120

св. 3,2 ГГц до 10 ГГц включ.

-37

-65

-81

-103

-110

-110

св. 10 до 20 ГГц включ.

-31

-59

-75

-95

-104

-104

св. 20 до 40 ГГц включ.

-25

-53

-69

-89

-96

-96

св. 40 до 67 ГГц

-20

-47

-64

-83

-92

-92

Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более: от 250 кГц до 2 ГГц включ.

св. 2 ГГц до 20 ГГц включ.

св. 20 ГГц до 40 ГГц включ.

св. 40 ГГц до 50 ГГц

-28

-55

-50

-45

Уровень субгармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более:

от 10 ГГц до 20 ГГц включ.

св. 20 ГГц до 67 ГГц

-55

-50

Наименование характеристики

Значение характеристики

Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн, не более:

от 250 кГц до 2 ГГц включ.

св. 2 ГГц до 20 ГГц включ.

св. 20 ГГц до 40 ГГц включ.

св. 40 ГГц до 67 ГГц

-65

-56

-50

-44

Диапазон    установки

уровня выходного сигнала, дБ/мВт

AV1464A

AV1464B

AV1464C

AV1464

от +13 до -20

от +10 до -20

от +6 до -20

Диапазон     установки

уровня выходного сигнала с опцией 1 и 2, дБ/мВт

от +11 до -120

от +8 до -110

от +3 до -90

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ:

Уровень выходного сигнала, дБ/мВт

св. +10

от +10 до -10

от -10 до -20

от 250 кГц до 2 ГГц включ.

±1,0

±1,0

±2,0

св. 2 до 20 ГГц включ.

±1,2

±1,0

±2,0

св. 20 до 40 ГГц включ.

-

±1,2

±2,2

св. 40 до 50 ГГц включ.

-

±1,5

±2,2

св. 50 до 67 ГГц

-

±1,8

±2,5

Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот с включённым ступенчатым аттенюатором, дБ:

Уровень выходного сигнала, дБ/мВт

св. +10

от +10 до -10

от -10 до -60

от -60 до -90

опции 1, 2

от 250 кГц до 2 ГГц включ.

±1,0

±1,0

±1,5

±1,8

св. 2 до 20 ГГц включ.

±1,2

±1,0

±1,5

±2,0

св. 20 до 40 ГГц включ.

-

±1,2

±1,8

±2,2

св. 40 до 50 ГГц включ.

-

±1,5

±2,0

±2,5

св. 50 до 67 ГГц

±1,8

±2,5

±3,0

Наименование характеристики

Значение характеристики

Частотная модуляция (ЧМ)

Значения максимальной девиации в диапазоне частот, не менее:

от 10 МГц до 250 МГц включ.

2 МГц

св. 250 МГц до 500 МГц включ.

1 МГц

св. 500 МГц до 1 ГГц включ.

2 МГц

св. 1 ГГц до 2 ГГц включ.

4 МГц

св. 2 ГГц до 3,2 ГГц включ.

8 МГц

св. 3,2 ГГц до 10 ГГц включ.

16 МГц

св. 10 до 20 ГГц включ.

32 МГц

св. 20 до 40 ГГц включ.

64 МГц

св. 40 до 67 ГГц

128 МГц

Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц), Гц

±(0,05^Дч + 20),

где Дч - установленное значение девиации частоты, Гц

Фазовая модуляция (ФМ)

Значения максимальной девиации фазы в диапазоне частот, рад, не менее:

от 10 МГц до 250 МГц включ.

20

св. 250 МГц до 500 МГц включ.

10

св. 500 МГц до 1 ГГц включ.

20

св. 1 ГГц до 2 ГГц включ.

40

св. 2 ГГц до 3,2 ГГц включ.

80

св. 3,2 ГГц до 10 ГГц включ.

160

св. 10 до 20 ГГц включ.

320

св. 20 до 40 ГГц включ.

640

св. 40 до 50 ГГц

1280

Пределы допускаемой абсолютной погрешности установки девиации фазы (модулирующая 1 кГц, девиация не более N•80 рад, полоса пропускания 100 кГц), %

±(0,05^Дф + 0,01),

где Дф - установленное значение девиации фазы, рад

Наименование характеристики

Значение характеристики

Импульсная модуляция (ИМ)

Динамический диапазон импульсного модулирующего сигнала, дБ

80

Длительность фрон-та/среза импульсного модулирующего сигнала в диапазоне частот, нс, не более:

стандарт

опция 3

от 10 МГц до 3,2 ГГц включ.

150

20

св. 3,2 до 67 ГГц

10

20

Минимальная ширина импульсного модулирующего сигнала, мкс, не более: автоматическая регулировка (АРУ) включена;

АРУ выключена

1

0,1

Амплитудная модуляция (АМ)

Диапазон    несущих

частот

от 10 МГц до 50 ГГц

Диапазон модулирующих частот, кГц

от 0 до 100

Диапазон   установки

коэффициента АМ, %

от 0 до 90

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (модулирующая 1 кГц, коэффициент АМ = 30 %), %

±3,0

Наименование характеристики

Значение характеристики

Нормальные условия эксплуатации:

температура окружающей среды, °С

25±10

относительная влажность воздуха, %

от 30 до 80

атмосферное давление, кПа

от 84 до 106

Г абаритные размеры (длина х высота х ширина), мм,

не более

482 х 152 х 582

Масса, кг, не более

20

Напряжение питающей сети переменного тока частотой, В:

от 50 до 60 Гц

от 220 до 240

от 50 до 400 Гц

110 до 127

Потребляемая мощность, В^А, не более

450
