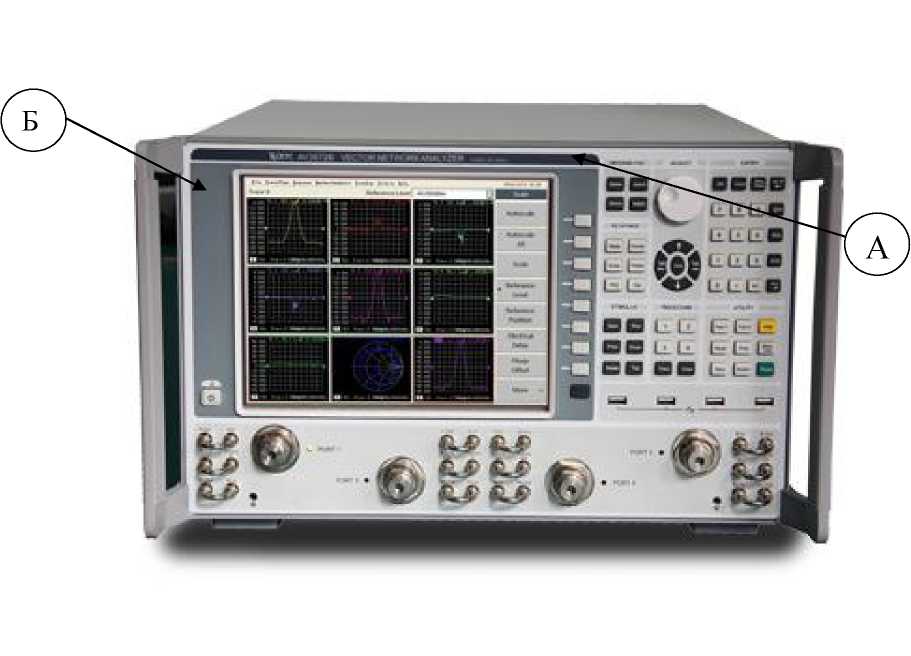

Наименование характеристики

Значение характеристики

Диапазон рабочих частот, МГц:

AV3672A

от 10 до 13500

AV3672B

от 10 до 26500

AV3672C

от 10 до 43500

AV3672D

от 10 до 50000

Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала:

±1-10’⁷

Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 1 и 3 моделей AV3672A/B/C/D, дБс, не более:

от 10 МГц до 4 ГГц включ.

-51

св. 4 ГГц до 26,5 ГГц

-60

Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 2 и 4 моделей AV3672A/B, дБс, не более:

от 10 МГц до 4 ГГц включ.

-13

св. 4 ГГц до 26,5 ГГц

-21

Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 2 и 4 моделей AV3672С/D, дБс, не более:

от 10 МГц до 4 ГГц включ.

-13

св. 4 ГГц до 13,5 ГГц включ.

-21

св. 13,5 ГГц до 50 ГГц

-60

Наименование характеристики

Значение характеристики

Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для моделей AV3672A/B, дБ/мВт:

Порты 1 и 3

Порты 2 и 4

Режим фильтрации

Режим высокой мощности

от 10 МГц до 50 МГц включ.

1

9

13

св. 50 МГц до 4 ГГц включ.

0

6

13

св. 4 ГГц до 10 ГГц включ.

13

10

св. 10 ГГц до 13,5 ГГц включ.

8

8

св. 10 ГГц до 13,5 ГГц включ.

6

5

св. 13,5 ГГц до 26,5 ГГц

2

0

Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для моделей AV3672C/D, дБ/мВт:

Порты 1 и 3

Порты 2 и 4

Режим фильтрации

Режим высокой мощности

от 10 МГц до 50 МГц включ.

1

9

11

св. 50 МГц до 4 ГГц включ.

0

5

10

св. 4 ГГц до 13,5 ГГц включ.

6

6

св. 13,5 ГГц до 40 ГГц включ.

7

7

св. 40 ГГц до 47 ГГц включ.

2

2

св. 47 ГГц до 50 ГГц

-8

-8

Наименование характеристики

Значение характеристики

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ

от 10 МГц до 13,5 ГГц включ.

±2,0

св. 13,5 ГГц до 26,5 ГГц включ.

±3,0

св. 26,5 ГГц до 40 ГГц включ.

±3,0

св. 40 ГГц до 43,5 ГГц включ.

±4,0

св. 43,5 ГГц до 50 ГГц

±4,0

Наименование характеристики

Значение характеристики

Шум трассы для моделей AV3672A/B

Рабочий диапазон частот

Амплитуда, дБ

Фаза, градус

от 10 МГц до 100 МГц включ.

0,007

0,051

св. 100 МГц до 13,5 ГГц включ.

0,002

0,015

св. 13,5 ГГц до 22,5 ГГц включ.

0,002

0,042

св. 22,5 ГГц до 24 ГГц включ.

0,003

0,054

св. 24 ГГц до 26,5 ГГц

0,005

0,054

Шум трассы для моделей AV3672С/D

Рабочий диапазон частот

Амплитуда, дБ

Фаза, градус

от 10 МГц до 50 МГц включ.

0,200

1,0

св. 50 МГц до 500 МГц включ.

0,020

0,7

св. 500 МГц до 1 ГГц включ.

0,005

0,04

св. 1 ГГц до 26,5 ГГц включ.

0,004

0,05

св. 26,5 ГГц до 50 ГГц

0,008

0,06

Наименование характеристики

Значение характеристики

Пределы допускаемой относительной погрешности нелинейности установки уровня мощности выходного сигнала, дБ

±2,0

Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672A/B, дБ:

от 10 МГц до 500 МГц включ.

90

св. 500 МГц до 4 ГГц включ.

120

св. 4 ГГц до 10 ГГц включ.

127

св. 10 ГГц 13,5 ГГц включ.

120

св. 13,5 ГГц до 20 ГГц включ.

120

св. 20 ГГц до 24 ГГц включ.

115

св. 24 ГГц до 26,5 ГГц

110

Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672C/D, дБ:

от 10 МГц до 500 МГц включ.

74

св. 500 МГц до 4 ГГц включ.

118

св. 4 ГГц до 10 ГГц включ.

119

св. 10 ГГц 13,5 ГГц включ.

118

Наименование характеристики

Значение характеристики

св. 13,5 ГГц до 20 ГГц включ.

115

св. 20 ГГц до 24 ГГц включ.

115

св. 24 ГГц до 26,5 ГГц включ.

115

св. 26,5 ГГц до 35 ГГц включ.

110

св. 35 ГГц до 47 ГГц включ.

105

св. 47 ГГц до 50 ГГц

92

Наименование характеристики

Значение характеристики

Корректированные характеристики для моделей AV3672A/B, дБ

Частотный диапазон

Направленность

Согласование источника

Согласование нагрузки

Коэффициент передачи

Коэффициент отражения

от 10 МГц до 2 ГГц включ.

48

40

48

±0,10

±0,04

св. 2 ГГц до 13,5 ГГц включ.

44

30

44

±0,11

±0,04

св.13,5 ГГц до 26,5 ГГц

44

30

44

±0,12

±0,05

Корректированные характеристики для моделей AV3672C/D, дБ

от 10 МГц до 2 ГГц включ.

42

36

42

±0,10

±0,04

св. 2 ГГц до 13,5 ГГц включ.

42

31

42

±0,11

±0,04

св.13,5 ГГц до 40 ГГц включ.

38

28

37

±0,16

±0,03

св.40 ГГц до 50 ГГц

36

27

35

±0,20

±0,04

Наименование характеристики

Значение характеристики

Время спада/нарастания импульсной характеристики по уровню 10%/90%, нс, не более (только для опции 008)

30

Коэффициент переключения импульсной модуляции (только для опции 008), дБ, не менее:

от 10 МГц до 4 ГГц включ.

64

св. 4 ГГц до 40 ГГц включ.

80

св. 40 ГГц до 50 ГГц

80

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от 15 до 25;

- относительная влажность воздуха при температуре 25 °С, %

до 80;

- атмосферное давление, кПа

от 84 до 106,7

Наименование характеристики

Значение характеристики

Г абаритные размеры (длина х ширина х высота), мм, не более AV3672A/B

426x266x550

AV3672C/D

426x266x600

Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В

от 198 до 264

Потребляемая мощность от сети переменного тока, ВА, не более AV3672A/B

400

AV3672C/D

500

Масса, кг, не более:

AV3672A/B

42

AV3672C/D

47
