Опция

Функциональное назначение

H01

Высокочастотный выход на задней панели анализатора

H02

Выход промежуточной частоты от 275 до 475 МГц

H03

Выход промежуточной частоты от 10 до 160 МГц

H04A/B

Выход цифрового преобразователя 40/80 МГц

H08

Выход широкополосного логарифмического детектора

H12A

Полоса анализа 40 МГц

H12B

Полоса анализа 200 МГц (не совместима с опциями H12A и H39)

H15

Поддержка внешнего питания 24 В

H22A/B

Цифровой регистратор данных

H33

Электронный аттенюатор

H34

Малошумящий предусилитель

H36

Коммутацию преселектора на выход

H38A/B

Расширенная полоса I/Q-анализа (40/200 МГц)

H39

Аудиоанализатор

H40

Возможность внешнего расширения частотного диапазона

S04

Приложение для измерения фазового шума

S09

Измерительное приложение для анализа аналоговой модуляции

S10

Приложение для многофакторного анализа сигналов

S13

Приложение для измерения импульсных сигналов

H99

Алюминиевая транспортная тара

Наименование

Количество

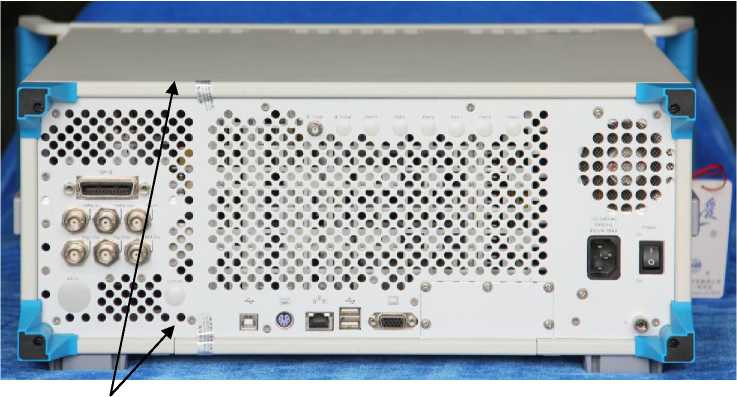

1 Анализатор спектра AV4051A, или AV4051B, или AV4051C, или AV4051D, или AV4051E, или AV4051F, или AV4051G, или AV4051H (модификации по заказу)

1 шт .

2 Компакт-диск (с PDF файлом руководства по эксплуатации)

1 шт.

3 Методика поверки. 651-16-27 МП

1 экз.

4 Паспорт

1 шт.

Наименование характеристики

Значение характеристики

Диапазон частот для модификаций:

AV4051A

от 3 Гц до 4 ГГц

AV4051B

от 3 Гц до 9 ГГц

AV4051C

от 3 Гц до 13,2 ГГц

AV4051D

от 3 Гц до 18 ГГц

AV4051E

от 3 Гц до 26,5 ГГц

AV4051F

от 3 Гц до 40 ГГц

AV4051G

от 3 Гц до 45 ГГц

AV4051H

от 3 Гц до 50 ГГц

Пределы допускаемой относительной погрешности

±(T-10’⁷ + 5,540’⁸),

частоты опорного кварцевого генератора (5_ог)

где T - время, прошедшее с даты последней поверки, в годах

Пределы допускаемой абсолютной погрешности

± ^Зог + 0,001<Fno + 0,05Тпп +

измерений частоты, Гц

+ 2 Гц + 0,5-Fno/1000],

где F - измеряемая частота;

F_no - полоса обзора;

F_nn - частота полосы

пропускания

Номинальные значения полосы пропускания на

от 1 до 3М0⁶ (с шагом 1,2,3 и 5 от

уровне минус 3 дБ, Гц

установленного значения); 4М0⁶;

5М0⁶; 6М0⁶, 8М0⁶, 10⁷

Максимальная полоса I/Q-анализа, МГц: без опций

10

с опцией AV4051-H38A

40

с опцией AV4051-H38B

200

Уровень фазового шума при отстройке частоты от несущей 1 ГГц, дБн/Гц*, не более:

100 Гц

-94

1 кГц

-110

10 кГц

-120

100 кГц

-123

Диапазон  ослабления входного аттенюатора

(от 3 Гц до 50 ГГц), дБ

от 0 до 70

Наименование характеристики

Значение характеристики

Средний уровень собственных шумов (при простом или усредняющем детекторе, тип усреднения - логарифмический, ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц,), дБ/мВт, не более: Без предусилителя

от 10 МГц до 1 ГГц включ.

-153

св. 1 до 2 ГГц включ.

-151

св. 2 до 3 ГГц включ.

-150

св. 3 до 3,6 ГГц включ.

-148

св. 3,6 до 4 ГГц включ.

-145

св. 4 до 4,4 ГГц включ.

-148

св. 4,4 до 9 ГГц включ.

-150

св. 9 до 18 ГГц включ.

-148

св. 18 до 26,5 ГГц включ.

-143

св. 26,5 до 40 ГГц включ.

-138

св. 40 до 50 ГГц

-133

Предусилитель выключен

от 10 МГц до 1 ГГц включ.

-150

св. 1 до 2 ГГц включ.

-148

св. 2 до 3 ГГц включ.

-147

св. 3 до 3,6 ГГц включ.

-145

св. 3,6 до 4 ГГц включ.

-141

св. 4 до 4,4 ГГц включ.

-142

св. 4,4 до 9 ГГц включ.

-143

св. 9 до 18 ГГц включ.

-140

св. 18 до 26,5 ГГц включ.

-134

св. 26,5 до 40 ГГц включ.

-126

св. 40 до 50 ГГц

-121

Предусилитель включён

от 10 МГц до 2 ГГц включ.

-162

св. 2 до 3 ГГц включ.

-160

св. 3 до 3,6 ГГц включ.

-156

св. 3,6 до 9 ГГц включ.

-155

св. 9 до 18 ГГц включ.

-154

св. 18 до 26,5 ГГц включ.

-154

св. 26,5 до 40 ГГц включ.

-150

св. 40 до 50 ГГц

-145

Наименование характеристики

Значение характеристики

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, без предварительного усилителя, дБ, не более: от 3 Гц до 20 МГц включ.

св. 20 МГц до 2 ГГц включ.

±0,7

св. 2 до 3,6 ГГц включ.

±0,5

св. 3,6 до 4 ГГц включ.

±0,7

св. 4 Гц до 9 ГГц включ.

±1, 0

св. 9 до 18 ГГц включ.

±1,5

св. 18 до 26,5 ГГц включ.

±2,0

св. 26,5 до 50,0 ГГц

±2,5

±3,0

Неравномерность АЧХ относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, предварительный усилитель выключен, дБ, не более:

от 3 Гц до 20 МГц включ.

±1,2

св. 20 МГц до 2 ГГц включ.

±1,0

св. 2 до 3,6 ГГц включ.

±1,2

св. 3,6 до 4 ГГц включ.

±1,5

св. 4 Гц до 9 ГГц включ.

±2,0

св. 9 до 18 ГГц включ.

±2,5

св. 18 до 26,5 ГГц включ.

±3,0

св. 26,5 до 50,0 ГГц

±3,5

Неравномерность АЧХ относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, предварительный усилитель включен, дБ, не более:

от 3 Гц до 3,6 ГГц включ.

±1,5

св. 3,6 до 4 ГГц включ.

±1,8

св. 4 Гц до 9 ГГц включ.

±2,5

св. 9 до 18 ГГц включ.

±3,0

св. 18 до 26,5 ГГц включ.

±3,5

св. 26,5 до 50,0 ГГц

±4,0

Пределы допускаемой абсолютной погрешности измерений мощности (внутренний аттенюатор 10 дБ, значения входного сигнала от минус 10 до минус 50 дБ/мВт, F_n4 от 1 Гц до 1 МГц), дБ: на опорной частоте 500 МГц

±0,24

весь частотный диапазон

±(0,24 дБ + A),

где А - неравномерность АЧХ

Пределы допускаемой относительной погрешности при измерении мощности, относительно 30 кГц, из-за переключения полосы пропускания, дБ

±0,3

Наименование характеристики

Значение характеристики

КСВН входа (ослабление входного аттенюатора 10 дБ), не более:

от 50 МГц до 4 ГГц включ.

1,4

св. 4 до 9 ГГц включ.

1,5

св. 9 до 18 ГГц включ.

1,8

св. 18 до 26,5 ГГц включ.

1,7

св. 26,5 до 40 ГГц включ.

1,8

св. 40 до 50 ГГц

1,9

Гармонические искажения 2-го порядка, уровень на смесителе минус 15 дБ/мВт, дБн, не более:

от 10 до 550 МГц включ.

-57

св. 550 МГц до 2 ГГц включ.

-59

св. 2 до 4,5 ГГц включ.

-72

св. 4,5 до 9 ГГц включ.

-70

св. 9,0 до 25 ГГц

-65

Интермодуляционные искажения третьего порядка (при двухтоновом сигнале и разнесением тонов более 50 кГц промежуточной частоты), дБ/мВт, не более:

от 10 МГц до 4 ГГц включ.

13

св. 4 до 9 ГГц включ.

11

св. 9 до 50 ГГц

13

* дБн - дБ относительно несущей частоты

Наименование характеристики

Значение характеристики

Нормальные условия эксплуатации:

температура окружающей среды, °С

25±10

относительная влажность воздуха, %

от 30 до 80

атмосферное давление, кПа

от 96 до 104

Г абаритные размеры (длина х высота х ширина), мм,

не более

460 х 426 х 177

Масса, кг, не более

25

Напряжение питающей сети переменного тока частотой, В:

от 50 до 60 Гц

от 220 до 240

от 50 до 400 Гц

110 до 127

Потребляемая мощность, В^А, не более

400
