Номер по Госреестру СИ: 77575-20
77575-20 Анализаторы спектра
(4041)
Назначение средства измерений:
Анализаторы спектра серии 4041 (далее — анализаторы 4041) предназначены для измерений параметров спектра радиотехнических сигналов.

Внешний вид.
Анализаторы спектра
Рисунок № 1

Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Анализаторы 4041 имеют специализированное программное обеспечение (ПО).
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Spectrum Analyzer: 4041 Series |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2.0 |
|
Цифровой идентификатор ПО (серийный номер) |
- |
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель анализаторов 4041 в виде голографической наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра серии 4041
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерения времени и частоты»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 651-19-031 «Анализаторы спектра серии 4041. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 ноября 2019 г.
Основные средства поверки:
-
- частотомер 53230A (регистрационный номер 51077-12 в Федеральном информационном фонде);
-
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06 в Федеральном информационном фонде);
-
- ваттметр N1914A с преобразователем N8487A (регистрационный номер 44731-10 в Федеральном информационном фонде) и преобразователем измерительным E4412A (регистрационный номер 57163-14 в Федеральном информационном фонде);
-
- генератор сигналов Agilent E8257D (регистрационный номер 53941-13 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «China Electronics Technology Instruments Co., Ltd.», КНР
Адрес: No.98, Xiangjiang Road, Хуандао, Циндао, 266555
Телефон: +86 532 868 966 91
Web-сайт: www.cetc-ei.com
E-mail: dongjt@ei41.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru.
Принцип действия анализаторов 4041 основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного гетеродинного перестраиваемого приемника.
Конструктивно анализаторы 4041 выполнены в виде моноблоков, на передней панели которых расположены: органы управления; дисплей с сенсорным управлением; измерительные разъемы, разъемы USB. На задней панели расположены разъемы: BNC выхода промежуточной частоты, входа/выхода опорной частоты 10 МГц, входа внешней синхронизации, подключения антенны GPS, питания, а также интерфейсы LAN, USB и VGA.
Результаты измерений и режимы работы отображаются на дисплее анализатора 4041. Анализаторы 4041 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом (через интерфейсы USB и LAN) и ручном режимах.
Анализаторы 4041 имеют модификации 4041D, 4041E, 4041F, 4041G, отличающиеся друг от друга диапазоном частот.
Анализаторы 4041 могут иметь дополнительные опции, приведенные в таблице 1.
Таблица 1 - Функциональное назначение опций
|
Название опции |
Описание опции |
|
4041-H01 |
Следящий генератор (100 кГц - 20 ГГц) |
|
4041-006 |
Кабель Ethernet |
|
4041-007 |
GPS антенна |
|
4041-008 |
Режим измерения с внешним USB датчиком мощности |
|
4041-009 |
87230 USB датчик мощности (9 кГц - 6 ГГц) |
|
4041-010 |
87231 USB датчик мощности (9 кГц - 18 ГГц) |
|
4041-011 |
87232 USB датчик мощности (9 кГц - 26,5 ГГц) |
|
4041-012 |
87233 USB датчик мощности (9 кГц - 40 ГГц) |
|
4041-013 |
Функция анализа помех |
|
4041-014 |
Функция аналоговой демодуляции и анализа параметров модулированных сигналов АМ, ФМ, ЧМ |
|
4041-015 |
Функция сканирования каналов |
|
4041-016 |
Функция сканирования списка частот |
|
4041-017 |
Функция измерения напряженности поля |
|
4041-018 |
Выход промежуточной частоты |
|
4041-019 |
89101A антенна (10 кГц - 20 МГц) (при наличии опции 4041-025) |
|
4041-020 |
89101B антенна (20 МГц - 200 МГц) (при наличии опции 4041-025) |
|
4041-021 |
89101C антенна (200 МГц - 500 МГц) (при наличии опции 4041-025) |
|
4041-022 |
89101D антенна (500 МГц - 4 ГГц) (при наличии опции 4041-025) |
|
4041-023 |
89401 антенный усилитель (10 кГц - 4 ГГц) (при наличии опции 4041021, 022, 023 или 024), N(f) |
Продолжение таблицы 1.
|
Название опции |
Описание опции |
|
4041-024 |
89901 антенна (1 ГГц - 18 ГГц), N(f) |
|
4041-025 |
89902 антенна (18 ГГц - 40 ГГц), 2.92mm(f) |
Общий вид анализаторов 4041 с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.

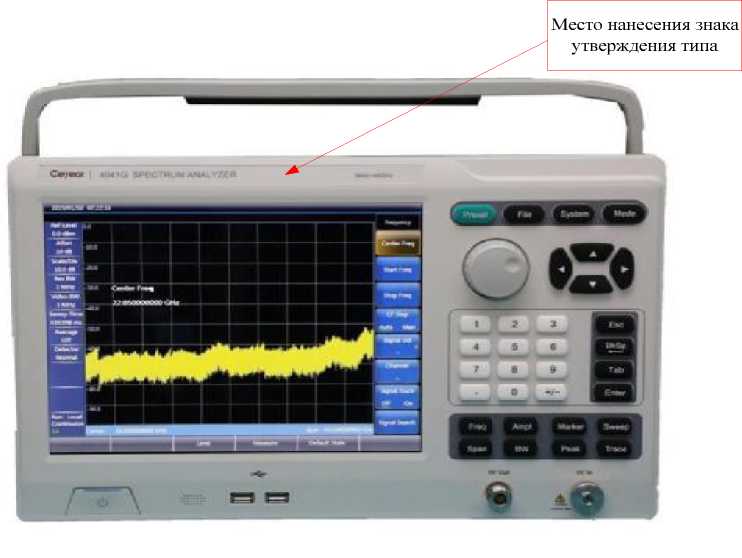

а) Вид спереди

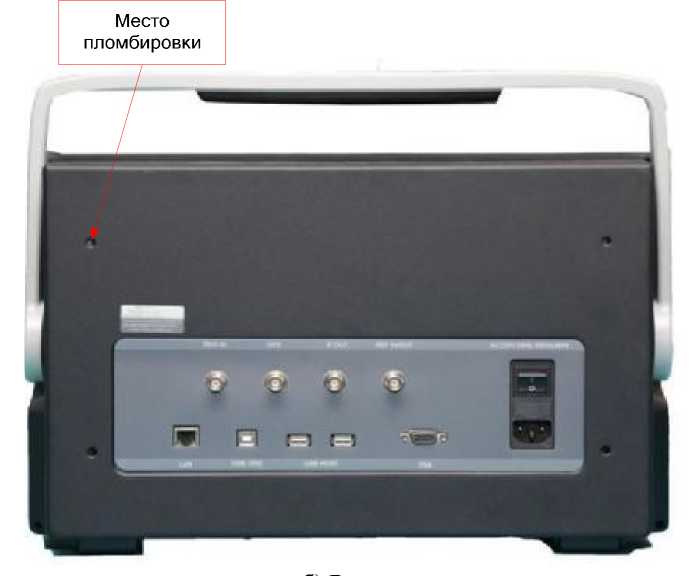

б) Вид сзади
Рисунок 1 - Общий вид анализаторов 4041
Таблица 5 - Комплектность анализаторов 4041
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
4041D, или 4041E, или 4041F, или 4041G |
1 шт. |
|
Опции к анализатору* |
- |
1 шт. |
|
Шнур сетевого питания* |
- |
1 шт. |
|
Методика поверки |
МП 651-19-031 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* Поставляется по заказу | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот для модификаций, Гц: - 4041D |
от 9М03 до 20М09 |
|
- 4041E |
от 9М03 до 26,5409 |
|
- 4041F |
от 9М03 до 32М09 |
|
- 4041G |
от 9М03 до 44409 |
|
Частота опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности | |
|
по частоте опорного кварцевого генератора в зависимости от количества лет с даты выпуска (T), Гц |
± (T^540-7 + 340"7) |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±[Б-5ог+ 0,02ТПо + 0,1- Fпп] * |
|
Допускаемые значения полос обзора |
0 Гц; от 100 Гц до верхнего предела час- |
|
тоты соответствующей модификации | |
|
Пределы допускаемой относительной погрешности установки полос обзора, % |
±2 |
|
Номинальные значения полосы пропускания по уровню -3 дБ, Гц |
от 1 до 107 (дискретно с шагом 1-3) |
|
Пределы допускаемой относительной погрешности установки полос пропускания, %: - от 1 кГц до 3 МГц включ. |
10 |
|
- св. 3 до 10 МГц |
20 |
|
Пределы допускаемой абсолютной погрешности измерений мощности из-за переключения полосы пропускания, дБ: |
±1,2 |
|
Уровень фазового шума при отстройке частоты от несущей 1 ГГц, дБн/Гц**: - 10 кГц |
-102 |
|
- 100 кГц |
-106 |
|
- 1 МГц |
-111 |
|
- 10 МГц |
-123 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средний уровень собственных шумов (при простом или усредняющем детекторе, тип усреднения - логарифмический, ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, дБм***: Предусилитель выключен - от 2 до 10 МГц включ. |
-135 |
|
- св. 10 МГц до 20 ГГц включ. |
-138 |
|
- св. 20 до 32 ГГц включ. |
-135 |
|
- св. 32 до 40 ГГц включ. |
-127 |
|
- св. 40 до 44 ГГц включ. |
-120 |
|
Предусилитель включён - от 2 до 10 МГц включ. |
-150 |
|
- св. 10 МГц до 20 ГГц включ. |
-157 |
|
- св. 20 до 32 ГГц включ. |
-154 |
|
- св. 32 до 40 ГГц включ. |
-148 |
|
- св. 40 до 44 ГГц включ. |
-140 |
|
Диапазон установки опорного уровня, дБм |
от -120 до +30 с шагом 1 дБ |
|
Пределы допускаемой абсолютной погрешности установки опорного уровня в диапазоне значений от -60 до 0 дБм, дБ |
±1,2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня из-за нелинейности шкалы дисплея, дБ |
±1,0 |
|
Диапазон установки входного аттенюатора, дБ |
от 0 до 50 с шагом 10 дБ |
|
Пределы допускаемой абсолютной погрешности измерений мощности при переключении входного аттенюатора, дБ |
±1,2 |
|
Пределы допускаемой абсолютной погрешности измерений мощности в диапазоне от -50 до 0 дБм в диапазоне частот, дБ: - от 10 МГц до 13 ГГц включ. |
±1,8 |
|
- св. 13 до 40 ГГц включ. |
±2,3 |
|
* Где F - измеряемая частота; FTO - полоса обзора; Fra - полоса пропускания | |
|
** Здесь и далее сокращение «дБн/Гц» обозначает уровень мощности сигнала в дБ относи- | |
|
тельно уровня мощности на центральной (несущей) частоте в полосе 1 Гц | |
|
*** Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно | |
|
мощности 1 мВт | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса (без опций), кг, не более |
12 |
|
Габаритные размеры, мм, не более: - ширина |
430 |
|
- высота |
360 |
|
- длина |
180 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 220 до 240 |
|
Потребляемая мощность, В •А, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от +20 до +30 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Тип измерительного разъема для модификаций: - 4041D и 4041E |
N-тип |
|
- 4041F и4041G |
2,4 мм |
