Принцип действия счётчиков основан на преобразовании измеренной мощности в импульсную последовательность, частота которой пропорциональна измеренной мощности. Измерение мощности происходит путём перемножения входных сигналов, поступающих с датчика тока (шунт) и датчика напряжения (резистивный делитель) однофазной сети.

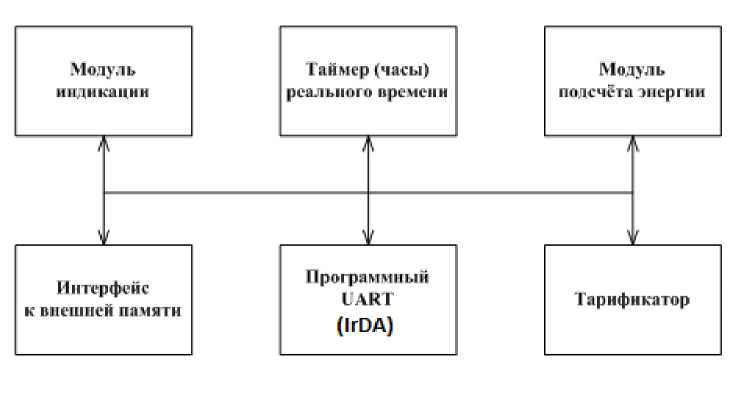

с энергонезависимой памятью, отображение её на ЖКИ или УО и формирование импульсов телеметрии.

ведет учёт реального времени. МК периодически определяет текущую тарифную зону, ведёт многотарифный учёт энергии в соответствии с тарифным расписанием.

обеспечивающий обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика и другая информация, необходимая для конфигурации счетчика.

Счётчики обеспечивают программирование через интерфейс связи IrDA с помощью компьютера:

• - индивидуального и группового адреса;

• - тарифного расписания и расписания праздничных дней;

• - текущего времени (часы, минуты, секунды);

• - даты (числа, месяца, года);

• - флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

• - параметров циклической индикации;

• - времени индикации;

• - числа действующих тарифов;

• - лимита мощности;

• - лимита энергии за месяц;

• - функции импульсного выхода.

Счётчики обеспечивают чтение через интерфейс связи IrDA с помощью компьютера:

• - номер версии ПО;

• - группового адреса;

• - тарифного расписания и расписания праздничных дней;

• - текущего времени (часы, минуты, секунды);

• - даты (числа, месяца, года);

• - флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

• - накопленной энергии с нарастающим итогом по каждому тарифу;

• - накопленной энергии с нарастающим итогом по каждому тарифу на начало каждого из предыдущих 12-ти месяцев;

• - чтение мощности нагрузки;

• - функции импульсного выхода;

• - параметров циклической индикации;

• - времени индикации;

• - времени последнего выключения и включения;

• - числа действующих тарифов;

• - лимита мощности;

• - лимита энергии за месяц.

Счётчики «Меркурий 202.22», «Меркурий 202.22Т», «Меркурий 202.42», «Меркурий 202.42Т» дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.

Счётчики имеют телеметрический выход с оптической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.

Однотарифные счётчики обеспечивают регистрацию и хранение значений потребляемой электроэнергии от начала эксплуатации.

Многотарифные счётчики обеспечивают:

• - регистрацию и хранение значений накопленной электроэнергии по каждому тарифу и сумму потребляемой электроэнергии по всем тарифам от начала эксплуатации;

• - обмен информацией с IBM PC (через интерфейс связи IrDA или PLC-модем);

• - регистрацию и хранение значений накопленной электроэнергии по всем тарифам на начало каждого из предыдущих 12 месяцев с нарастающим итогом;

• - переход с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;

• - программирование и чтение тарифного расписания и расписания праздничных дней, текущего времени, даты, параметров циклической индикации, времени индикации, числа действующих тарифов, разрешение перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее» и т.д.;

• - установку лимита мощности и лимита энергии за месяц, по превышению которых выдаётся команда на отключение потребителя от нагрузки (управление нагрузкой).

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202» состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, крышки зажимов);

• - контактной колодки с датчиком тока (шунт);

• - печатной платы модуля электронного.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса на упоры и закрепляется защёлками. Печатная плата подключается к контактной колодке с помощью кабеля.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ (УО) и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из двух колодок по два зажима для подключения электросети и нагрузки.

На печатном узле находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - элементы интерфейса IrDA (только для счётчиков многотарифных);

• - элементы PLC-модема (только для счётчиков «Меркурий 202.22», «Меркурий 202.22Т», «Меркурий 202.42», «Меркурий 202.42Т»;

• - ЖКИ (УО).

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счетчиков от проникновения пыли и воды ГР51 по ГОСТ 14254.

Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202» имеют несколько вариантов исполнения, отличающиеся:

• - базовым и максимальным током;

• - классом точности;

• - постоянной счетчика;

• - устройством для отображения учтённой электроэнергии;

• - количеством тарифов;

• - функциональными возможностями.

Варианты исполнений счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

УО - устройство отсчетное электромеханическое, ЖКИ - жидкокристаллический индикатор.

Общий вид счётчиков ватт-часов активной энергии переменного тока электронных «Меркурий 202» представлен на рисунках 1, 2.

Рисунок 1 - Общий вид счетчика с УО

Рисунок 2 - Общий вид счетчика с ЖКИ

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Таблица 5 - Комплектность счетчиков

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики
