Конструктивно счетчики состоят из блока счетчика «Меркурий 238.1(L)(F)» и блока индикации «Меркурий 258.2L» и/или «Меркурий 258.2F». Взаимодействие между блоками осуществляется по силовой линии 0,4 кВ (интерфейс PLC) и/или по радиоканалу (интерфейс RF).

Блок счётчика функционально эквивалентен многотарифному счетчику с оптопортом, за исключением отсутствия индикатора.

Блок индикации PLC работает от сети 230 В.

Блок индикации RF работает от батареи 9 В.

Блок счётчика используется для наружной установки без дополнительной защиты от окружающей среды непосредственно на опоре линии электропередачи на отводящих к потребителю силовых проводах, а блоки индикации - только для эксплуатации внутри закрытых помещений.

Счётчики «Меркурий 238» имеют несколько вариантов исполнения, отличающиеся базовым (максимальным) током и типами интерфейсов.

Модификации счётчиков «Меркурий 238» приведены в таблице 1.

Таблица 1 - Модификации счётчиков «Меркурий 238»

• - Меркурий - торговая марка счётчика;

• - 238 - серия счётчика;

• - L - PLC-модем;

• - F - радиомодем;

• - «Меркурий 258.2L» - блок индикации PLC;

• - «Меркурий 258.2F» - блок индикации RF.

Примечание - отсутствие буквы в условном обозначении означает отсутствие соответствующего интерфейса в блоке счётчика. Оптопорт присутствует во всех модификациях счётчиков.

Счётчики имеют модульную конструкцию и состоят из блока счётчика, который устанавливается на ближайшей к потребителю опоре линии электропередачи, и из блока индикации одного или двух видов: либо с PLC-интерфейсом, либо с RF-интерфейсом.

При этом:

• - блок счётчика собственного индикатора (дисплея) не имеет;

• - блок индикации PLC выполнен в форм-факторе настенного/настольного прибора и устанавливается в помещении потребителя;

• - блок индикации RF представляет собой мобильное устройство с питанием от батареи 9 В;

• - оба типа блоков индикации оснащены ЖК-дисплеями, предназначенными для отображения информации, накопленной блоком счётчика.

Внешний вид блока счётчика приведён на рисунке 1.

Рисунок 1 - Внешний вид блока счётчика

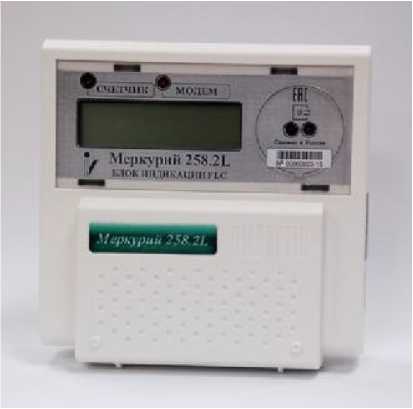

Внешний вид блока индикации PLC приведён на рисунке 2.

Рисунок 2 - Внешний вид блока индикации PLC

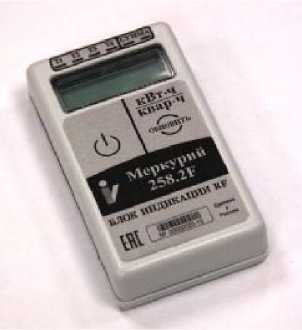

Внешний вид блока индикации RF приведён на рисунке 3.

Рисунок 3 - Внешний вид блока индикации RF

Счётчики представляют собой специализированное микрокомпьютерное устройство, в котором все основные функции реализованы с помощью внутреннего программного обеспечения.

Счётчики измеряют количество протекающей через них электрической энергии путём перемножения измеренных мгновенных значений напряжения и тока с последующим накоплением результата.

Счётчики имеют оптический испытательный выход для осуществления поверки.

Счётчики имеют встроенные часы реального времени, которые идут по шкале мирового времени UTC, местное время вычисляется из UTC путём добавления конфигурируемого поясного смещения.

Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа либо по указанным ему в тарифном расписании временным зонам в пределах суток, либо по текущему уровню потребляемой мощности.

Счётчики имеют следующие интерфейсы:

- оптопорт (скорость обмена 9600 бит/с);

• - RF-модем (для связи со счётчиком по радиоканалу);

• - PLC-модем (для связи со счётчиком по силовой сети).

Счётчики поддерживают одинаковое исполнение запросов на чтение/запись своих параметров через любой из перечисленных интерфейсов. В качестве логического адреса устройства используется его уникальный серийный номер.

Счётчики поддерживают три уровня доступа: «Guest», «User» и «Admin» («Гость», «Пользователь» и «Администратор»). Для входа в счётчик на уровнях «User» или «Admin» необходимо знание соответствующего ключа, который записывается в счётчик на этапе ввода в эксплуатацию.

На разных уровнях доступа счётчики обеспечивают различные возможности установки/считывания своих параметров и настроек.

Полный перечень параметров, поддерживаемых счётчиком, доступен в программе «SprintMaster» («СпринтМастер»).

ЖКИ блоков индикации представляет собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами.

На ЖКИ циклически выводится информация в следующей последовательности:

• - значение потребляемой активной энергии с начала эксплуатации по каждому тарифу с указанием номера тарифа и сумма по всем тарифам в кВт-ч;

- значение потребляемой реактивной энергии с начала эксплуатации по сумме тарифов в квар-ч.

Все значения измеренных параметров хранятся в энергонезависимой памяти блока счётчика.

Срок хранения измеренных параметров в энергонезависимой памяти не менее 30 лет при отсутствии внешнего питания.

Счётчики обеспечивают программирование через интерфейсы связи (оптопорт, PLC-модем, RF-модем) следующих параметров:

• - серийного номера;

• - даты изготовления устройства;

• - даты калибровки устройства (последней);

• - тарифного расписания (до 16 тарифных зон в сутки, 12 месяцев, 8 типов дней в неделю, включая праздничные дни) и количества праздничных дней;

• - текущего времени (часы, минуты, секунды);

• - текущей даты (числа, месяца, года);

• - флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

• - лимита мощности.

Счётчики имеют возможность считывания через интерфейсы (оптопорт, PLC, RF) сле

дующих параметров и данных:

• - идентификационных параметров счётчика:

• • серийного номера;

• • даты изготовления устройства;

• • флажков возможностей доступа (GUEST, USER, ADMIN, FACTORY- «Гость», «Пользователь», «Администратор» и «Заводской»);

• - общей информации о счётчике:

• •  названия изделия;

• - тарифного расписания (до 16 тарифных зон в сутки, 12 месяцев, 8 типов дней в неделю, включая праздничные дни) и количества праздничных дней;

• - времени (часы, минуты, секунды);

• - даты (числа, месяца, года);

• - флага разрешения перехода с «летнего» времени на «зимнее» и обратно;

• - идентификационных параметров метрологически значимой части программного обеспечения;

• - значения учтённой активной электроэнергии с начала эксплуатации по каждой фазе, по каждому тарифу и по сумме тарифов;

• - значения учтённой активной электроэнергии на начало месяца по каждому тарифу за последние 12 месяцев;

• - значения учтённой реактивной электроэнергии с начала эксплуатации по каждой фазе и по сумме тарифов;

• - перечень действующих тарифов;

• - номера текущего тарифа;

• - профиля мощности получасовых срезов активной энергии за последние 6 месяцев;

• - суточных срезов активной энергии за последние 6 месяцев;

• - установленного лимита потребляемой мощности;

• - текущего значения активной и реактивной мощности в нагрузке по каждой фазе;

• - напряжения в сети по каждой фазе (справочный параметр);

• - тока в нагрузке по каждой фазе (справочный параметр);

• - частоты сети (справочный параметр);

• - коэффициента мощности по каждой фазе и суммарный (справочный параметр);

• - углов сдвига фаз между напряжениями «Ua» и «Ub», «Ua» и «Ис», «Ub» и «Це»;

• - журнала системных событий (даты и времени):

• разряда батареи;

• рестарта;

• - журнала событий питания (даты и времени):

• • включение внешнего питания;

• • отключение внешнего питания;

• - журнала событий изменения конфигурации счётчика (даты и времени):

• • коррекции часов;

• • коррекции тарифного расписания;

• • коррекции списка праздничных дней;

• • коррекции параметра PaLimit (лимит активной мощности);

• • коррекции параметра PaLimitOffDelay (задержка отключения нагрузки по достижению лимита мощности);

• - журнала событий нагрузки (даты и времени):

• • отключения нагрузки командой, поступившей по внешнему интерфейсу;

• • отключения нагрузки внутренним ограничителем потребляемой мощности;

• • включения нагрузки командой, поступившей по внешнему интерфейсу.

• - журнала событий нарушения функционирования:

• • воздействия внешнего магнитного поля.

Метрологические коэффициенты и заводские параметры недоступны без вскрытия пломб. Схема пломбирования и место нанесения знака поверки приведена на рисунке 4.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Место клейма завода-изготовителя

t

Место пломбирования обслуживающей организации

Рисунок 4 - Схема пломбирования и место нанесения знака поверки

Комплект поставки счетчиков «Меркурий 238» приведён в таблице 4.

Таблица 4 - Комплект поставки счетчиков

Основные метрологические и технические характеристики счётчиков приведены в таблице 3.

Таблица 3 - Основные метрологические и технические характеристики счётчиков

Класс защиты блоков индикации от проникновения пыли и воды IP51 по ГОСТ 14254-96. Класс защиты блоков счётчика от проникновения пыли и воды IP54 по ГОСТ 14254-96.

Корпус блоков счётчиков герметичен и изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.
