Номер по Госреестру СИ: 49011-12
49011-12 Модули терминальные
(ТМКЭ GSM)
Назначение средства измерений:
Модули терминальные ТМКЭ^ЗМ (далее TVIIO.GSM) предназначены для измерения и регистрации показателей качества электрической энергии (далее ПКЭ) - напряжения переменного тока в трехфазных четырехпроводных электрических сетях.
Внешний вид.
Модули терминальные
Рисунок № 1
Внешний вид.
Модули терминальные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 08.02.2017
Номер записи - 138189
ID в реестре СИ - 360589
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО "НПК "Инкотекс"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Модули терминальные (ТМКЭ GSM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПК "Инкотекс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23345-07 01.07.2012 |
Счетчики электрической энергии трёхфазные статические, Меркурий 230 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
10 лет |
|
24410-07 01.10.2012 |
Счетчики ватт-часов активной энергии переменного тока статические, Меркурий 200 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
16 лет |
|
24411-07 01.10.2012 |
Счетчики ватт-часов активной энергии переменного тока электронные, Меркурий 201 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
24411-12 07.06.2022 |
Счетчики ватт-часов активной энергии переменного тока электронные, Меркурий 201 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
16 лет |
|
25617-07 01.08.2012 |
Счетчики электрической энергии трёхфазные статические, Меркурий 230АМ ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
10 лет |
|
26593-07 01.08.2012 |
Счетчики ватт-часов активной энергии переменного тока электронные, Меркурий 202 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
16 лет |
|
29144-07 07.05.2023 |
Счетчики электрической энергии трёхфазные статические, Меркурий 231 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
10 лет; 16 лет - для мод. с индексом "…ш" |
|
29144-07 01.01.2013 |
Счетчики электрической энергии трёхфазные статические, Меркурий 231 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
10 лет; 16 лет - для мод. с индексом "…ш" |
|
31826-07 01.04.2012 |
Счетчики активной энергии статические однофазные, Меркурий 203 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
31826-10 20.07.2020 |
Счетчики активной энергии статические однофазные, Меркурий 203 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
10 лет - для счетчиков класса точности 1; 16 лет - для счетчиков класса точности 2 |
|
33384-06 01.01.2012 |
Счетчики электрической энергии статические трехфазные, Меркурий 232 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
10 лет - для счетчиков с ЖКИ, 16 лет - для счетчиков с ЭОУ |
|
34196-07 01.04.2012 |
Счетчики электрической энергии статические трехфазные, Меркурий 233 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
10 лет |
|
34196-10 20.07.2021 |
Счетчики электрической энергии статические трехфазные, Меркурий 233 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
10 лет |
|
37827-08 01.06.2013 |
Счетчики активной электрической энергии статистические однофазные, Меркурий 205.2Т FION ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
10 лет |
|
39354-08 04.03.2024 |
Устройства сбора информации по низковольтным электрическим сетям, Меркурий 225 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
43494-09 01.01.2015 |
Счетчики активной электрической энергии статические трехфазные, Меркурий 235.2Т FION ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
10 лет |
|
46746-11 28.04.2026 |
Счетчики электрической энергии статические однофазные, Меркурий 206 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
47560-11 01.09.2026 |
Счетчики электрической энергии статические трехфазные, Меркурий 236 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
47895-11 30.09.2026 |
Устройства сбора и передачи данных, Меркурий 250 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
|
48266-11 22.11.2021 |
Счетчики электрической энергии статические трехфазные, Меркурий 234 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
49011-12 08.02.2017 |
Модули терминальные, ТМКЭ GSM ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
50621-12 20.06.2022 |
Системы информационно-измерительные контроля и учета энергопотребления, Меркурий-Энергоучет ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ |
4 года |
|
55299-13 30.08.2023 |
Счетчики электрической энергии статические однофазные, Меркурий 203.2Т ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
63908-16 12.05.2021 |
Счетчики электрической энергии статические однофазные с выносным индикатором, Меркурий 208 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
64606-16 13.07.2026 |
Счетчики электрической энергии статические однофазные, Меркурий 201.8ТLO ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
64919-16 07.09.2021 |
Счетчики электрической энергии статические трехфазные с выносным индикатором, Меркурий 238 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
23345-07 |
Счетчики электрической энергии трёхфазные статические, Меркурий 230 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
10 лет |
|
24410-18 07.05.2023 |
Счетчики ватт-часов активной энергии переменного тока статические, Меркурий 200 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
25617-18 07.05.2023 |
Счетчики электрической энергии трёхфазные статические, Меркурий 230АМ ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
10 лет |
|
26593-18 07.05.2023 |
Счетчики ватт-часов активной энергии переменного тока электронные, Меркурий 202 ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
ОТ МП |
16 лет |
|
55299-13 28.10.2018 |
Счетчики электрической энергии статические однофазные, Меркурий 203.2Т ООО "НПК "Инкотекс" (РОССИЯ г.Москва) |
16 лет |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Модули терминальные (ТМКЭ GSM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули терминальные (ТМКЭ GSM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вычисления происходят с целочисленными переменными с избыточной точностью и дискретностью порядка 2-10-12, и погрешность программного обеспечения не создает дополнительных погрешностей для результатов измерении показателей качества электрической энергии и данных, считанных со счетчиков электрической энергии. Целостность данных переданных от счетчиков в контроллер терминальный ТМКЭ-GSM подтверждается контрольной суммой.
Идентификационные данные программного обеспечения, установленного в модуле терминальном ТМКЭ-GSM приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ТМКЭ-GS M ПО |
модуль, объединяющий измерение показателей качества и драйвера счетчиков |
Версия 1.4 |
874ad591dec2ff49e2 2de9625951061a |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель модуля и на эксплуатационную документацию методом офсетной печати или иным способом, не ухудшающим качество печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений на модули терминальные ТМКЭ.GSM приведена в руководстве по эксплуатации АВБЛ.468212.064 РЭ (АВЛГ 868.01.01 РЭ).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям терминальным ТМКЭ.GSMГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 13109-97. Электрическая энергия, Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
РД 153-34.0-15.501-00. Методические указания по контролю и анализу качества электрической энергии в системах электроснабжения общего назначения. Часть 1. контроль качества электрической энергии.
АВБЛ.468212.064 ТУ «Модули терминальные ТМКЭ.GSM. Технические условия».
Поверка
Поверкаосуществляется по документу «Модули терминальные ТМКЭ.GSM. Методика поверки. АВБЛ.468212.064 МП», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.
Перечень основного оборудования, необходимого при поверке: многофункциональный калибратор переменного напряжения и тока «Ресурс-К2»; мегомметр Ф 4101; секундомер кл. 2; радиосервер точного времени РСТВ-01-01 (или аналогичный), как устройство синхронизации времени.
Изготовитель
ООО «НПК «Инкотекс» 129110, г. Москва, Банный переулок, д.2, стр. 1 тел. (495) 780-77-38
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации 30004-08 от 27.06.2008г. 119361, Москва, ул. Озерная, 46.Тел. 781-86-03; e-mail: dept208@vniims.ru
Модуль терминальный TМКЭ.GSM представляет собой функционально законченное изделие, выполненное в виде блока, встраиваемого в крышку электронного счетчика электроэнергии.
TМКЭ.GSM могут использоваться как автономно, так и в качестве компонента для построения многоуровневых автоматизированных систем контроля и управления на промышленных и приравненных к ним предприятиях и предназначены для обработки, хранения, отображения и передачи полученной информации, в том числе и по каналам GSM/GPRS.
TМКЭ.GSM допускает непосредственное подключение к измеряемой трехфазной четырехпроводной сети переменного тока с номинальным напряжением 220 В, осуществляет измерение фазных напряжений и позволяет выполнять мониторинг ПКЭ в соответствии с ГОСТ 13109-97, РД 153-34.0-15.501-00 (часть 1).
Общий алгоритм преобразований TМКЭ.GSM (принцип действия) состоит в следующем:
-
- входные аналоговые сигналы (фазные напряжения) подвергаются оцифровке (дискретизация и квантование);
-
- оцифрованный сигнал преобразуется с целью получения среднеквадратичного значения напряжения, частоты и параметров ПКЭ, перечисленных в таблице 1;
-
- в качестве дополнительных функций, изделие может измерять электроэнергию (мощность) с помощью подключенных к нему счетчиков электрической энергии. Изделие производит косвенные измерения электроэнергии и мощности и сохраняет информацию в своей внутренней энергонезависимой памяти.
Изделие ведет журналы событий. Изделие имеет встроенные часы реального времени и обеспечивает синхронизацию часов в подключенных к нему счетчиках электроэнергии.
Изделие может функционировать под управлением центральной ЭВМ (сервера сбора данных), выполненного на базе IBM PC совместимого компьютера. Измеренные значения и полученные данные могут передаваться по запросу сервера сбора данных по каналам GSM/GPRS и \ или каналам связи сети Ethernet.
TМКЭ.GSM также позволяют обрабатывать и хранить информацию, полученную от электронных счетчиков электроэнергии, подключенных к TМКЭ.GSM через интерфейс RS-422 (RS-485). Опрос счетчиков осуществляется автоматически или по запросу, выдаваемому из изделия.
Контроль доступа к результатам измерений поддерживается на уровне встроенной системы аутентификации пользователей (с помощью системы паролей).
Доступ к данным может обеспечиваться по веб-интерфейсу. Дополнительного ПО для работы не требуется.
Доступ к изменению параметров конфигурации изделия предоставляется пользователю в соответствии с его полномочиями (только чтение, чтение и изменение, полный доступ). При изменении параметров конфигурации изделия соответствующая запись появляется в журнале событий изделия. Конфигурирование параметров изделия, администрирование и просмотр накопленных данных выполняется через веб-интерфейс.
Поддерживается работа в составе любых SCADA систем по технологии OPC.
Защита от несанкционированного доступа к разъемам подключения измеряемых сигналов и интерфейсных линий связи осуществляется в составе счетчика путем пломбирования крышки клеммных отделений.

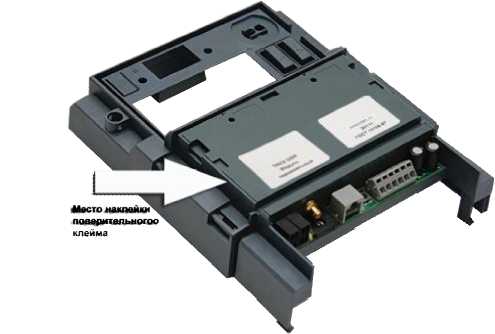

Фото с указанием места клейма о поверке:
а) ТМКЭ-GSM производства ЗАО «НПФ Прорыв»
б) ТМКЭ-GSM производства ООО «НПК Ин-котекс»
В комплект поставки изделия входят:
-
1. Модуль терминальный ТМКЭ.GSM (здесь и далее АВБЛ.468212.064 для изделий «НПФ Прорыв» и АВЛГ 868.00.01 для изделий «НПК Инкотекс») с комплектом разъемов.
-
2. Паспорт АВБЛ.468212.064 ПС (АВЛГ 868.01.01 ПС)
-
3. Методика поверки АВБЛ.468212.064 МП (по отдельному заказу).
-
4. Руководство по эксплуатации. АВБЛ.468212.064 РЭ (АВЛГ 868.01.01 РЭ) (по отдельному заказу).
-
5. Программное обеспечение (в составе ТМКЭ.GSM) Windows CE, специализированное ПО с неизменяемой метрологической частью версии 1.4.
Основные технические характеристики приведены в таблице 2.
Таблица 2
|
Номинальное значение измеряемых входных напряжений (среднеквадратичное значение), U ном, В |
220 |
|
Напряжение питания переменного тока, частотой 50 Гц, В |
от 90 до 240 |
|
Потребляемая мощность, ВА, не более |
15 |
|
Число измерительных каналов (контролируемых сигналов - фазных напряжений) |
3 |
|
Входное сопротивление измерительного канала, кОм, не менее |
270 |
|
Электрическая прочность изоляции между аналоговыми (входными цепями, АЦП) и цифровыми (контроллеры с обрамлением) частями ТМКЭ, В, не менее |
1000 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Диапазон рабочих температур, ° С |
от минус 10 до +45 |
|
Относительная влажность, %, не более |
90% при t=30°C |
|
Время сохранения измерительной информации в устройстве при пропадании напряжения питания, лет, не менее |
10 |
|
Интервалы опроса счетчиков программируются в диапазоне |
от 30 мин до 1 месяца |
|
Глубина хранения результатов измерений (до 3500 состояний), суток |
до 20 |
|
Продолжительность работы встроенных часов без внешних источников питания, лет, не менее |
6 |
|
Габаритные размеры (длина, ширина, высота), мм |
174; 216; 66 |
|
Масса, г, не более |
550 |
|
Объем встроенного ОЗУ (SDRAM), Мб, не менее |
64 |
|
Объем встроенного ПЗУ (FLASH I / FLASH II), Мб, не менее |
32/512 |
|
Максимальное количество счетчиков для опроса, шт. |
16 |
|
Порт Ethernet 10/100 Mbit |
1 |
|
Независимый гальванически изолированный порт RS-422/485 |
1 |
|
Среднее время наработки на отказ, ч, не менее |
55000 |
|
Срок службы, лет, не менее |
10 |
|
Стандарт GSM |
GSM850, EGSM 900, DCS 1800, PCS 1900 |
|
Тип разъема антенны |
SMA |
Метрологические характеристики представлены в таблице 3.
Таблица 3
|
Измеряемая характеристика |
Диапазон измерений (показаний) |
Пределы допускаемой погрешности: - абсолютная D; - относительная d, %; -приведенная g, % |
|
1. Действующее значение напряжения U, В |
0,8 ином ... 1,2 ином |
±0,5 (d) |
|
2. Установившееся отклонение напряжения dUy , % |
-10 ... +10 |
±0,5 (D) |
|
3. Частота f , Гц |
46.54 |
±0,02 (D) |
|
4. Отклонение частоты Df , Гц |
-4.+4 |
±0,02 (D) |
|
5. Коэффициент искажения синусоидальности кривой напряжения KU , % |
0,0.30 |
±10 (g) *) |
|
6. Коэффициент n-ой гармонической составляющей напряжения KU(n) , % (112.. .40) |
0£ KU(n)< 1,0 |
±0,05 (D) |
|
1,0£ Ku(n)<12 |
±5 (d) | |
|
7. Коэффициент несимметрии напряжений по обратной последовательности K2U ,% |
0.20 |
±0,2 (D) |
|
8. Коэффициент несимметрии напряжений по нулевой последовательности K0U ,% |
0.20 |
±0,2 (D) |
|
9. Длительность провала напряжения Dtn , с |
0,04.60 |
±0,01 (D) |
|
10. Длительность перенапряжения DtnepU , с |
0,04.60 |
±0,01 (D) |
|
11. Глубина провала напряжения dUn , % |
10.100 |
±1,0 (D) |
|
12. Коэффициент временного перенапряжения KnepU , % |
1,1.1,4 |
±10 (d) |
|
13. Пределы допускаемой абсолютной погрешности измерения электрической энергии и мощности для цифровых измерительных каналов, не более |
± 1 ед. мл. разряда измеренной величины |
|
14. Часы реального времени: Основная абсолютная погрешность измерения времени в условиях отсутствия внешней синхронизации, с/сут, не более Дополнительная температурная погрешность измерения времени (в условиях отсутствия внешней синхронизации), с/°С в сутки, не более |
± 3 (D) ± 0,02 |
*) - Примечание: расчет приведенной погрешности коэффициента искажения синусоидальности кривой напряжения KU производится по формуле:
g = 100 D/Xn, (1)
где: D - абсолютная погрешность, нормирующий коэффициент Xn =8= ХК - конечное значение шкалы прибора.
При этом связь между приведенной и относительной погрешностью выражается формулой:
d = g-XN /Х (2)
где Х - измеренное значение, не равное нулю.
