ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

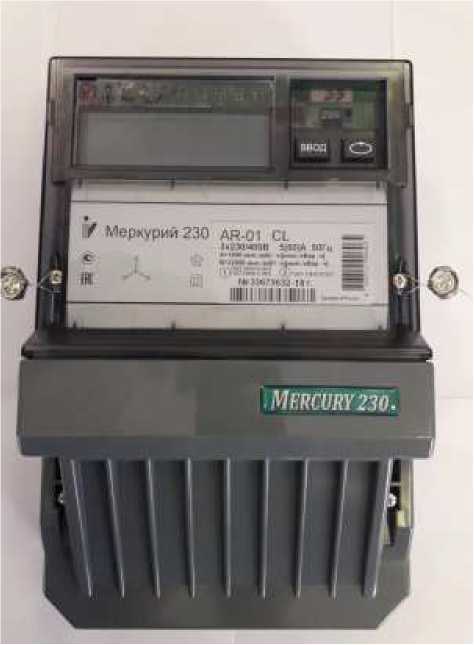

Счётчики электрической энергии трёхфазные статические «Меркурий 230»

Счётчики электрической энергии трёхфазные статические «Меркурий 230» предназначены для измерения и учёта электрической активной или активной и реактивной энергии прямого и обратного направления переменного тока в трёх- и четырёхпроводных сетях.

Принцип действия счётчиков основан на преобразовании входных сигналов тока и напряжения трёхфазной сети из аналогового представления в цифровое с помощью аналогоцифрового преобразователя (АЦП). По выборкам мгновенных значений напряжений и токов в каждой фазе, производится вычисление средней за период сети значений полной (S), активной (Р) и реактивной (Q) мощности, при этом реактивная мощность вычисляется по формуле: Q = V S² - P². По вычисленным значениям активной и реактивной мощности формируются импульсы телеметрии на выходах счётчика, наращиваются регистры текущих значений по каждому виду накопленной энергии и по каждому тарифу.

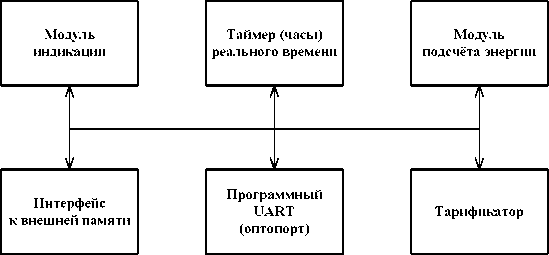

В счётчики встроены: микроконтроллер с аналого-цифровым преобразователем, энергонезависимое запоминающее устройство, цифровой интерфейс связи с выходом для подключения к системе регистрации о потребляемой электроэнергии и два телеметрических выхода (для счётчиков «Меркурий 230АRТ2» - четыре телеметрических выхода).

Счётчики «Меркурий 230АRТ» и «Меркурий 230АRТ2» имеют внутренний тарификатор.

Микроконтроллер выполняет функции связи с энергонезависимой памятью для записи в неё потребляемой электроэнергии, переключения тарифных зон как при подаче соответствующей команды по интерфейсу, так и по команде от внутреннего тарификатора, взаимодействие с индикатором, а также поддерживает интерфейсные функции связи с внешними устройствами по последовательному цифровому интерфейсу или оптическому каналу при работе в автоматизированной системе сбора и учёта данных о потребляемой электроэнергии и со встроенными модемами.

Счётчики имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики, и подразделяются функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.

Условное обозначение моделей счётчиков электрической энергии трёхфазных статических:

«МЕРКУРИЙ 230 ART2 - ХХ F(P)QC(R)RSIL(G)DNB», где:

МЕРКУРИЙ - торговая марка счётчика;

230 - серия счётчика;

ART2 - тип измеряемой энергии, а именно:

• - Л - активной энергии;

• - R - реактивной энергии;

• - Т - наличие внутреннего тарификатора;

• - 2 - двунаправленный (отсутствие цифры 2 означает: счётчик однонаправленный);

ХХ - модификации, подразделяемые по току, напряжению и классу точности, приведены в таблице 1.

Таблица 1 - Модификации счетчиков

F - наличие профиля, журнала событий и других дополнительных функций, включая контроль максимумов мощности (отсутствие F - нет профиля и дополнительных функций);

P - дополнительно к функциям F наличие профиля, журнала событий и других дополнительных функций для мощности потерь;

Q - измерение показателей качества электроэнергии (отсутствие Q - отсутствие измерения показателей качества электроэнергии);

R(C)RIL(G) - интерфейсы, а именно:

• - С - CAN или R - RS-485;

• - R - дополнительный интерфейс RS-485 (отсутствие R - отсутствие дополнительного интерфейса);

• - I - IrDA (отсутствие I - отсутствие IrDA);

• - L - PLC-модем (отсутствие L - отсутствие PLC-модема);

• - G - GSM-модем (отсутствие G - отсутствие GSM-модема);

S - внутреннее питание основного интерфейса (отсутствие S - питание основного интерфейса внешнее); Примечание - питание дополнительного интерфейса внутреннее.

D - внешнее резервное питание (отсутствие D - отсутствие внешнего резервного питания);

N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы);

B - подсветка ЖКИ (отсутствие B - отсутствие подсветки ЖКИ).

В качестве элементов индикации потребляемой электроэнергии в счётчиках используется жидкокристаллический индикатор (ЖКИ).

Счётчики обеспечивают программирование от внешнего компьютера через интерфейс CAN (или RS-485 или IrDA) или GSM-модем следующих параметров:

• • параметров обмена по интерфейсу:

• - скорости обмена по интерфейсу;

• -  контроля чётности/нечётности (нет, нечётность, чётность);

• - множителя длительности системного тайм-аута;

• • смены паролей первого (потребителя энергии) и второго (продавца энергии) уровня доступа к данным;

• • индивидуальных параметров счётчика:

• -  сетевого адреса;

• - местоположения;

• - коэффициента трансформации по напряжению и по току;

• - режимов импульсных выходов;

• • * текущего времени и даты:

• - широковещательная команда установки текущего времени и даты;

• • *тарифного расписания:

• - до 4-х тарифов,

• - раздельно на каждый день недели и праздничные дни каждого месяца года (максимальное число праздничных дней в невисокосном году - 365 дней, в високосном - 366);

• - до 16 тарифных интервалов в сутки;

• - шаг установки тарифного расписания (дискретность 1 мин);

• - установка счётчика в однотарифный или многотарифный режим;

• • *разрешения/запрета автоматического перехода сезонного времени и параметров времени перехода с «летнего» времени на «зимнее», с «зимнего» времени на «летнее»:

• -  часа;

• - дня недели (последней) месяца;

• - месяца;

• • ***параметров при сохранении профиля мощности:

• - длительности периода интегрирования;

• - разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;

• • **** нормированных значений мощностей активных и реактивных потерь, одинаковых для всех трёх фаз счётчика, приведенные ко входу счетчика:

_ активной мощности потерь в обмотках силового трансформатора при номинальном токе;

• - активной мощности потерь в магнитопроводе силового трансформатора при номинальном напряжении;

• - активной мощности потерь в линии передач при номинальном токе;

• - реактивной мощности потерь в обмотках силового трансформатора при номинальном токе;

• - реактивной мощности потерь в магнитопроводе силового трансформатора при номинальном напряжении;

• - реактивной мощности потерь в линии передач при номинальном токе;

• • режимов индикации:

• - периода индикации (1..255 секунд);

• - длительности индикации показаний потреблённой энергии по текущему (нетекущему) тарифу (5..255 секунд) в автоматическом режиме;

• - длительности тайм-аута (5...255 секунд) при возврате из ручного в автоматический режим;

• - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом (ручном) режиме смены параметров,

• - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;

• • параметров контроля за превышением установленных лимитов активной мощности и энергии:

• - разрешения/запрета контроля за превышением установленного лимита активной мощности и энергии;

• - значения установленного лимита мощности;

• - значений установленного лимита энергии отдельно для каждого из четырёх тарифов;

• - режимы управления нагрузки импульсным выходом;

• - включения/выключения нагрузки;

• • инициализация регистров накопленной энергии (всего от сброса за периоды: сутки, все месяцы, год; на уровне доступа 2);

• • перезапуск счётчика («горячий» сброс) без выключения питания сети;

• • **параметров качества электроэнергии (ПКЭ):

• - нормально допустимые значения (НДЗ) и предельно допустимые значения (ПДЗ) отклонения напряжения ±5 и ±10 % соответственно от номинального напряжения;

• - НДЗ и ПДЗ отклонения частоты напряжения переменного тока ±0,2 и ±0,4 Гц;

• • ***максимумов мощности:

• - расписание контроля за утренними и вечерними максимумами.

Примечания:

• 1 * - параметры только для счётчиков с внутренним тарификатором;

• 2 ** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «Q».

• 3 *** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «Т»(«Р»),

• 4 **** - параметры только для счётчиков «Меркурий 230ARТ» и «Меркурий 230АИТ2» с индексом «Р».

Счётчики обеспечивают считывание внешним компьютером через интерфейс CAN (или RS-485 или IrDA) или GSM-модем следующих параметров и данных:

• • учтённой активной энергии прямого направления («Меркурий 230А»), активной и реактивной энергии прямого направления («Меркурий 230AR», «Меркурий 230ЛВ.Т»), активной и реактивной энергии прямого и обратного направления («Меркурий 230ЛЯТ2»)

• - по каждому из 4 тарифов и сумму по тарифам;

• - всего от сброса показаний;

• - * за текущие сутки;

• - * на начало текущих суток;

• - * за предыдущие сутки;

• - * на начало предыдущих суток;

• - * за текущий месяц;

• - * на начало текущего месяца;

• - * за каждый из предыдущих 11 месяцев;

• - * на начало каждого из предыдущих 11 месяцев;

• - * за текущий год;

• - * на начало текущего года;

• - * за предыдущий год;

• - * на начало предыдущего года;

• • * параметров встроенных часов счётчика:

• - текущих времени и даты;

• - признака сезонного времени (зима/лето);

• - разрешения/запрета автоматического перехода сезонного времени;

• - времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;

• • *параметров тарификатора:

• - режима тарификатора (однотарифный/многотарифный);

• - номера текущего тарифа;

• - тарифного расписания;

• - календаря праздничных дней;

• • ***параметров сохранения профиля мощностей:

• - длительности периода интегрирования;

• - параметров последней записи в памяти сохранения профиля мощностей;

• - признака неполного среза (счётчик включался или выключался на периоде интегрирования);

• - признака переполнения памяти массива средних мощностей;

• - **средних значений активной и реактивной мощностей прямого и обратного направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;

• • вспомогательных параметров:

• - мгновенных значений (со временем интегрирования 1,28 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);

• - действующих значений фазных напряжений и токов по каждой из фаз;

• - коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

• - частоты сети;

• - углов между основными гармониками фазных напряжений (между фазами 1 и 2, 2 и 3, 1 и 3);

• • индивидуальных параметров счётчика:

• - сетевого адреса;

• - серийного номера;

• - даты выпуска;

• - местоположения счётчика;

• - класса точности по активной энергии;

• - класса точности по реактивной энергии;

• - признака суммирования фаз (с учётом знака/по модулю);

Внимание! Программирование однонаправленных счётчиков в режим суммирования фаз «по модулю» позволяет предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

• - варианта исполнения счётчика (однонаправленный/перетоковый);

• - номинального напряжения и тока;

• - коэффициента трансформации по току и по напряжению;

• - постоянной счётчика в основном режиме;

• - температурного диапазона эксплуатации;

• - режима импульсных выходов (основной/поверочный);

• - версии ПО;

• • режимов индикации:

• - периода индикации (1..255 секунд);

• - длительности индикации показаний потреблённой энергии по текущему (нетекущему) тарифу (5..255 секунд) в автоматическом режиме;

• - длительности тайм-аута (5...255 секунд) при возврате из ручного в автоматический режим;

• - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом (ручном) режиме смены параметров;

• - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;

• • параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:

• - режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности и энергии прямого направления;

• - значения установленного лимита мощности;

• - значений установленного лимита энергии отдельно для каждого из четырёх тарифов;

• - режима импульсного выхода (телеметрия/режим управления блоком отключения нагрузки);

• - режим управления блоком отключения нагрузки (нагрузка включена/выключена);

• • *журнала событий (кольцевого на 10 записей);

• - времени включения/выключения счётчика;

• - времени до/после коррекции текущего времени;

• - времени включения/выключения фазы 1, 2, 3;

• - времени коррекции тарифного расписания;

• - времени сброса регистров накопленной энергии;

• - времени инициализации массива средних мощностей;

• - времени превышения лимита энергии по тарифу 1, 2, 3, 4 (при разрешённом контроле за превышением лимита энергии);

• - времени начала/окончания превышения лимита мощности; (при разрешённом контроле за превышением лимита мощности);

• - времени коррекции параметров контроля за превышением лимита мощности и лимита энергии;

• - времени коррекции параметров учёта технических потерь;

• - времени вскрытия/закрытия прибора (при наличии электронной пломбы);

- даты и кода перепрограммирования;

- времени и кода ошибки самодиагностики;

- времени коррекции расписания контроля за максимумами мощности;

- времени сброса максимумов мощности;

- ****времени начала/окончания магнитного воздействия;

• • ****журнала ПКЭ;

Всего значений журнала 16:

• -   НДЗ и ПДЗ напряжения в фазе 1 (4 значения);

• -   НДЗ и ПДЗ напряжения в фазе 2 (4 значения);

• -   НДЗ и ПДЗ напряжения в фазе 3 (4 значения);

• -   НДЗ и ПДЗ частоты сети (4 значения)

Журнал фиксирует время выхода/возврата по каждому значению журнала до 100 записей.

• • ***значения утренних и вечерних максимумов мощности;

• • *****параметров технических потерь для прямого и обратного направлений активной и реактивной энергии по сумме тарифов за следующие периоды времени:

• -   всего от сброса;

• -   за текущие сутки;

• -   на начало текущих суток;

• -   за предыдущие сутки;

• -   на начало предыдущих суток;

• -   за текущий месяц;

• -   на начало текущего месяца;

• -   за каждый из предыдущих 11 месяцев;

• -   на начало каждого из предыдущих 11месяцев;

• -   за текущий год;

• -   на начало текущего года;

• -   за предыдущий год;

• -   на начало предыдущего года;

• • слово состояния самодиагностики счётчика (журнал, содержащий коды возможных ошибок счётчика с указанием времени и даты их возникновения).

Примечания:

• 1 * - параметры только для счётчиков с внутренним тарификатором;

• 2 ** - параметры только для счётчиков с внутренним тарификатором (для счётчиков «Меркурий 230ART2» как для прямого, так и для обратного направления).

• 3 *** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» c индексом «F»(«P»).

• 4 **** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» с индексом «Q».

• 5 ***** - параметры только для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» c индексом «Р».

Счётчики обеспечивают вывод на индикатор следующих параметров и данных:

• • учтённой активной энергии прямого направления («Меркурий 230A»), активной и реактивной энергии прямого («Меркурий 230AR», «Меркурий 230ART», «Меркурий 230ART2») и обратного направления («Меркурий 230ART2»), в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно при автоматическом режиме смены индицируемых параметров:

- всего от сброса показаний;

• • учтённой активной энергии прямого направления, реактивной энергии прямого направления (для счётчиков «Меркурий 230AR», «Меркурий 230ART»), активной и реактивной энергии обратного направления (для счётчиков «Меркурий 230ART2»), в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно при ручном режиме смены индицируемых параметров:

• - всего от сброса показаний;

• - *за текущие сутки;

• - *за предыдущие сутки;

• - *за текущий месяц;

• - *за каждый из предыдущих 11 месяцев;

• - *за текущий год;

• - *за предыдущий год;

• • вспомогательных параметров (в ручном режиме индикации):

• - мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

• - действующих значений фазных напряжений и токов по каждой из фаз;

• - углы между основными гармониками фазных напряжений и отображения на ЖКИ:

• >  между 1 и 2 фазами;

• >  между 1 и 3 фазами;

• >  между 2 и 3 фазами.

• - коэффициента искажений синусоидальности фазных напряжений (справочный параметр);

• - коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

• - частоты сети;

• - текущего времени (возможна коррекция текущего времени с клавиатуры счётчика один раз в сутки в пределах ± 30 сек);

• - текущей даты;

• • **параметров технических потерь для прямого и обратного направлений активной и реактивной энергии по сумме тарифов за следующие периоды времени:

• -   всего от сброса;

• -   за текущие сутки;

• -   за предыдущие сутки;

• -   за текущий месяц;

• -   за каждый из предыдущих 11 месяцев;

• -   за текущий год;

• -   за предыдущий год.

Примечания:

• 1 * - для счётчиков с внутренним тарификатором.

• 2 ** - для счётчиков «Меркурий 230ART» и «Меркурий 230ART2» c индексом «Р»;

• 3 Счётчики выдают показания об учтённой энергии на индикатор и по интерфейсу без учёта коэффициентов трансформации и местоположения.

• 4 Если в счётчике присутствует функция регистрации максимумов мощности, то при выводе параметров на ЖКИ при ручном режиме после параметра «всего от сброса показаний» выводится индикация максимумов мощности за текущий месяц и за три предыдущих.

Счётчики «Меркурий 230ART2» с индексами «F» и «Р» ведут пофазный учёт активной энергии прямого направления всего от сброса по сумме тарифов и по каждому из тарифов в отдельности, который может быть считан по интерфейсу CAN (или RS-485 или IrDA или GSM-модему).

В счётчиках с внутренним тарификатором предусмотрена фиксация следующих внутренних данных и параметров по адресному/широковещательному запросу (защёлка):

• - время и дата фиксации;

• - энергия по А+, А-, R+, R- по сумме тарифов;

• - энергия по А+, А-, R+, R- по тарифу 1;

• - энергия по А+, А-, R+, R- по тарифу 2;

• - энергия по А+, А-, R+, R- по тарифу 3;

• - энергия по А+, А-, R+, R- по тарифу 4;

• - активная мощность по каждой фазе и сумме фаз;

• - реактивная мощность по каждой фазе и сумме фаз;

• - полная мощность по каждой фазе и сумме фаз;

• - напряжение по каждой фазе;

• - ток по каждой фазе;

• - коэффициент мощности по каждой фазе и сумме фаз;

• - частота;

• - углы между основными гармониками фазных напряжений.

Счётчики выполняют функцию управления нагрузкой.

Счётчики с PLC-модемом обеспечивают:

• • Передачу следующей информации о потреблённой электроэнергии нарастающим итогом:

• - с момента ввода счётчика в эксплуатацию по сумме тарифов и сумме фаз, при условии, что счётчик запрограммирован в однотарифный режим;

• - с момента ввода счётчика в эксплуатацию по текущему тарифу и сумме фаз в момент опроса, при условии, что счётчик запрограммирован в многотарифный режим;

• - по запросу технологического приспособления (концентратор «Меркурий-225») по каждой фазе по сумме тарифов, если счётчик запрограммирован в однотарифный режим.

• • Приём следующей информации:

• - команды временного перехода в режим передачи дополнительной информации;

• - текущего времени и даты.

Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

Счётчики предназначены для эксплуатации внутри закрытых помещений.

Конструктивно счётчики состоят из следующих узлов:

• - корпуса;

• - клеммной колодки;

• - защитной крышки клеммной колодки;

• - печатная плата устройства управления, измерения и индикации.

Устройство управления, измерения и индикации (УУИИ) вместе с контактной колодкой устанавливается в основании корпуса.

Кнопки управления индикацией устанавливаются в крышке корпуса и связываются с УУИИ механически.

Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, клеммная колодка изготовляется из пластмассы с огнезащитными добавками.

Класс защиты счётчиков от проникновения пыли и воды ЛР51 по ГОСТ 14254-96.

Общий вид счётчиков электрической энергии трёхфазных статических «Меркурий 230» представлен на рисунке 1.

Рисунок 1 - Общий вид счетчика

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Оттиск клейма

ОТК

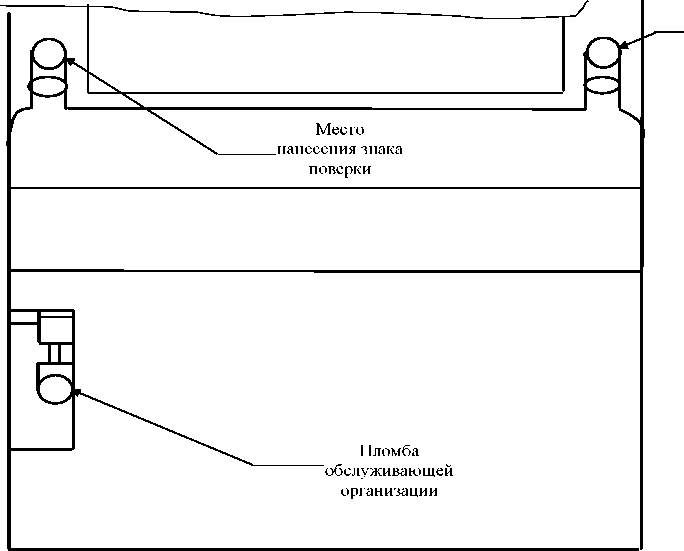

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Структура программного обеспечения «Меркурий 230» приведена на рисунке 3.

Программное обеспечение состоит из следующих модулей:

- модуль измерений, вычислений и подсчета активной и реактивной энергии;

- модуль индикации;

- модуль обмена с внешней памятью;

- тарификатора и таймера (часов);

- модуль обслуживания интерфейсов (UART, оптопорт, модем PLC-I).

Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других вспомогательных параметров.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и другие параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами.

Метрологически значимым является только модуль подсчета энергии. Большинство модулей взаимосвязаны.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчиков Меркурий».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.

Рисунок 3 - Структура программного обеспечения «Меркурий 230»

Таблица 2 - Идентификационные данные программного обеспечения

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на панель счётчиков методом офсетной печати или фото способом.

В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Таблица 5 - Комплектность счетчиков

осуществляется по документу АВЛГ.411152.021 РЭ1 «Счётчики электрической энергии трехфазные статические «Меркурий 230». Руководство по эксплуатации. Приложение Г. Методика поверки», с изменением №1, утвержденному ФБУ «Нижегородский ЦСМ» 21 февраля 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка для поверки счётчиков электрической энергии К68001, регистрационный номер в Федеральном информационном фонде № 10075-85: номинальное напряжение 3*230/400 В, 3*57,7/100 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения активной энергии ±0,05 %.

Частотомер электронно-счетный Ч3-64 регистрационный номер в Федеральном информационном фонде № 9135-83: погрешность измерения частоты 240"⁹.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования

АВЛГ.411152.021 ТУ Счётчики электрической энергии трёхфазные статические «Меркурий 230». Технические условия

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Адрес: 105484, г. Москва, 16-я Парковая ул., д.26, корп. 2, офис 2801А

Телефон (факс): (495) 780-77-38

Web-сайт: www.incotexcom.ru

Е-mail: npk-incotex@incotex.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831) 428-78-78

Факс: (831) 428-57-48

Web-сайт: www.nncsm.ru

Е-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 мая 2018 г.                                               №   857

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 28279/1 «Счетчики электрической энергии трехфазные статистические «Меркурий 230» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПК «Инкотекс» от 05 марта 2018 г. № 89/СМК, № 89-1/СМК и № 89-2/СМК приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные статистические «Меркурий 230», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с установлением регистрационного номера 26593-18, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу АВЛГ.411152.021 РЭ1 «Счетчики электрической энергии трехфазные статистические «Меркурий 230». Руководство по эксплуатации Приложение Г. Методика поверки» с Изменением № 1, утвержденному ФБУ «Нижегородский ЦСМ» 21.02.2018 и распространить его действие на счетчики электрической энергии трехфазные статистические «Меркурий 230», находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 28279/1 «Счетчики электрической энергии трехфазные статистические «Меркурий 230», в связи с внесением изменений в методику поверки.

• 3. Продлить срок действия свидетельства об утверждении типа средств

измерений №  28279/1 «Счетчики электрической энергии трехфазные

статистические «Меркурий 230» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2016
