МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

13 декабря 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906,

  4. Контроль за испол:

ниешда^яащд^дац^^       за^обой.

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

Сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C          |А.П.Шалаев

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

<___________—___________/

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «13» декабря 2021 г. № 2829

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2021 г. № 2829

Лист № 1 Регистрационный № 65685-16 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические СК-1000

Контроллеры программируемые логические СК-1000 (далее - контроллеры) предназначены для измерений унифицированных выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, преобразования цифрового сигнала в аналоговый сигнал напряжения и силы постоянного электрического тока для последующей обработки, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов по заданным алгоритмам на основе измерений параметров технологических процессов, счета электрических импульсов, передачи информации по сетевым интерфейсам в вышестоящие программно-аппаратные комплексы.

Принцип действия контроллера основан на аналого-цифровом преобразовании поступающих на их входы сигналов напряжения и силы постоянного электрического тока. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока и напряжения. Контроллеры так же осуществляют прием и обработку дискретных сигналов.

Контроллеры используются для решения задач автоматизации производства и технологических процессов низкой и средней сложности в различных областях промышленности (машиностроении, автомобилестроении, химической, деревообрабатывающей и пищевой промышленности), в том числе для построения локальных систем автоматизации, работы в реальном масштабе времени, в составе распределенных систем управления с расширенными коммутационными возможностями.

Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации; центрального управляющего устройства (CPU) с встроенными входами счета импульсов, модулей ввода/вывода аналоговых и дискретных сигналов, технологических модулей (позиционирования, взвешивания, счета импульсов и т.д.), коммуникационных модулей (в сети PROFIBUS-DP - в качестве ведущего/ведомого устройства, Ethernet, модема, GSM-модема), пульта индикации и управления, блока питания.

Расширение на одно CPU, составляет не более 8 сигнальных модулей и одной платы дискретного счета.

Модули ввода/вывода в пластиковых корпусах устанавливаются на 35-мм профильную DIN-рейку креплением защелками или на плоскую поверхность с креплением винтами. Подключение к соседним модулям осуществляется с помощью выдвижного штекера вмонтированного в модуль, наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.

Конструкция контроллеров позволяет встраивать их в стандартные запираемые электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, несанкционированного доступа. На нижнюю часть контроллера поверх стыка деталей корпуса клеится саморазрушающаяся наклейка как показано на рисунке 2.

Метрологические характеристики измерительных каналов контроллеров определяются применяемыми модулями ввода-вывода аналоговых сигналов.

Внешний вид контроллеров и места нанесения знака поверки представлены на рисунках 1 и 2.

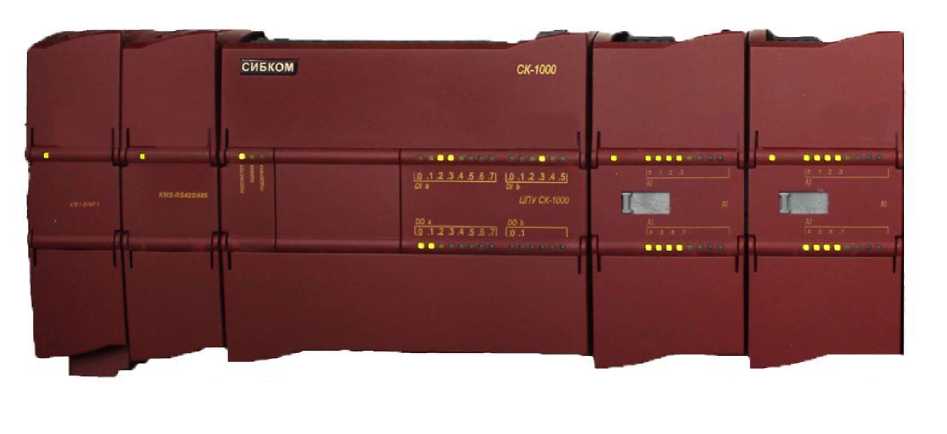

Рисунок 1 - Общий вид контроллеров

Саморазрущающаяся наклейка

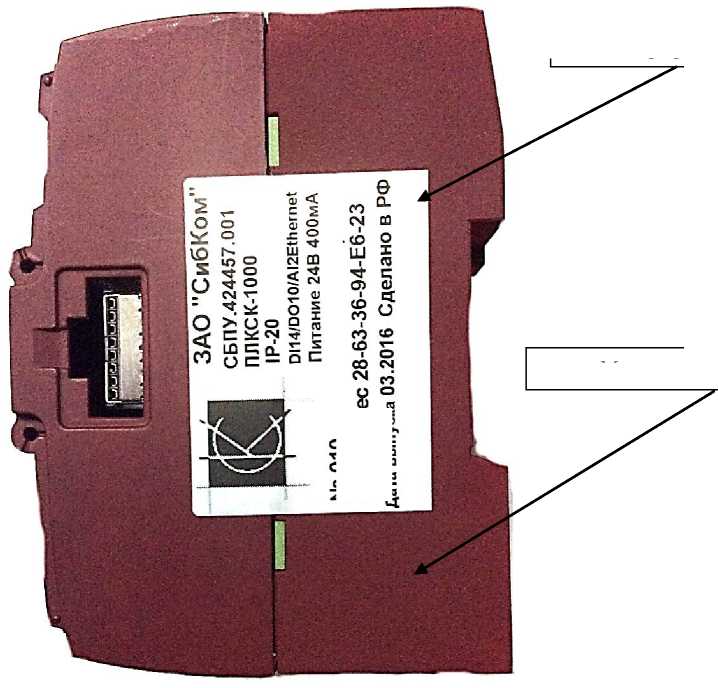

Рисунок 2 - Обозначение мест нанесения знака поверки и пломбировочной наклейки

Программное обеспечение ПО «Контроллеры программируемые логические СК-1000» (далее - ПО «СК-1000»), можно разделить на 2 группы - ВПО контроллеров «СК-1000» и внешнее, устанавливаемое на персональный компьютер - ПО «Firmware (SIMATIC Automation Tool)» или ПО «STEP 7 Basic (TIA Portal)».

ВПО контроллера «СК-1000» устанавливается в энергонезависимою память контроллеров в производственном цикле на заводе-изготовителя и в процессе эксплуатации изменению не подлежит (уровень защиты - «высокий» по Р 50.2.077-2014). Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки контроллера.

Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, указанные в таблице 2, нормированы с учетом ВПО.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Внешнее ПО «СК-1000», не влияющее на метрологические характеристики, содержит набор инструментальных средств для работы с устройствами СК-1000.

Программное обеспечение «Firmware (SIMATIC Automation Tool)» и ПО «STEP 7 Basic (TIA Portal)» не дает доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменение в ВПО.

Таблица 2 - Основные метрологические и технические характеристики

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.

Таблица 3 - Комплектность контроллеров

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки:

• - калибратор процессов многофункциональный Fluke-726, регистрационный № 52221-12, воспроизведение силы постоянного тока ±24 мА, погрешность ±(0,0002 I+0,002 А); воспроизведение напряжения постоянного тока ±20 В, погрешность ±(0,0001 U + 0,002 В); измерение силы постоянного тока ±24 мА, погрешность ±(0,0002 I + 0,002 А).

• - генератор импульсов Г5-100, регистрационный № 32402-06,

период следования импульсов от 10^-8 с до 100 с, абсолютная погрешность установки периода следования импульсов ±10^-4 периода.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

Знак поверки наносится на свидетельство о поверке контроллера.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 51841-2001 (МЭК 61131-2-91) Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

Непубличное акционерное общество «СибКом» (АО «СибКом»)

ИНН 0278095326

450083, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 33, корп. 1

Тел (факс): (347) 222-84-22

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24

Тел./факс: (843) 291-08-33

Е-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» декабря 2021 г. № 2829

Лист № 1 Регистрационный № 65702-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические СК-4000

Контроллеры программируемые логические СК-4000 (далее - контроллеры) предназначены для измерения унифицированных выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, преобразования цифрового сигнала в аналоговый сигнал напряжения и силы постоянного электрического тока для последующей обработки, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов по заданным алгоритмам на основе измерений параметров технологических процессов, передачи информации по сетевым интерфейсам в вышестоящие программно-аппаратные комплексы.

Принцип действия контроллера основан на аналого-цифровом преобразований измеряемой величины и цифро-аналоговом преобразовании, осуществляемом модулями контроллера.

Контроллеры относятся к проектно-компонуемым устройствам. Состав контролера определяется заказом в соответствии с параметрами автоматизируемого объекта (но не более 8192 аналоговых каналов ввода-вывода на систему). Контроллер имеет модульную структуру состоящую: центрального программируемого устройства (центральный процессор или ЦПУ), модулей ввода/вывода аналоговых и дискретных сигналов, технологических и коммуникационных модулей (в сети PROFIBUS-DP - в качестве ведущего/ведомого устройства, Ethernet-модема, GSM-модема), пульта индикации и управления, блока питания.

Модули ввода/вывода в пластиковых корпусах устанавливаются в монтажные стойки и фиксируются в рабочих положениях винтами. Объединение модулей в единую систему выполняется через внутреннюю шину монтажных стоек. К одному базовому блоку допускается подключать до 21 стойки расширения. Наружные соединения возможны через съемные терминальные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.

Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру. На верхнюю часть контроллера поверх стыка деталей корпуса клеится саморазрушающаяся наклейка.

Внешний вид контроллеров и места нанесения знака поверки представлены на рисунках 1 и 2.

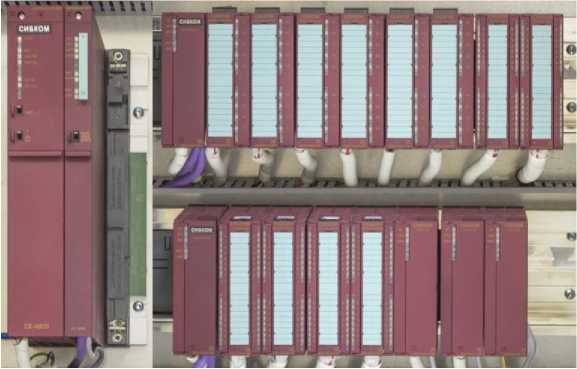

Рисунок 1 - Внешний вид контроллеров

Саморазрушающаяся

наклейка

Место нанесения знака поверки

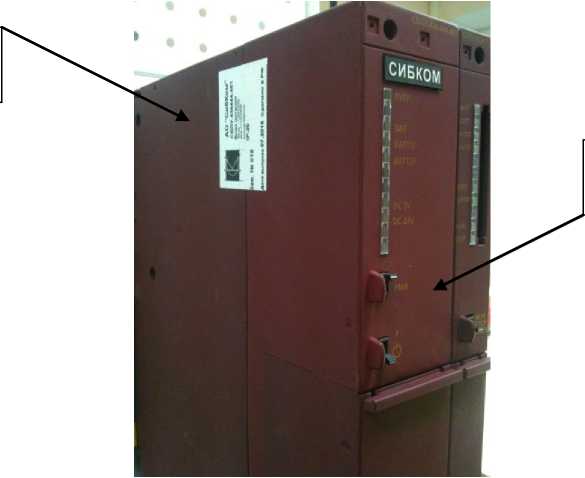

Рисунок 2 - Обозначение мест нанесения знака поверки и пломбировочной наклейки

Программное обеспечение ПО «Контроллеры программируемые логические СК-4000» (далее - ПО «СК-4000»), можно разделить на 2 группы - ВПО контроллеров «СК-4000» и внешнее, устанавливаемое на персональный компьютер - ПО «Firmware (SIMATIC Automation Tool)», ПО «STEP 7» или ПО «STEP 7 Professional».

ВПО контроллера «СК-4000» устанавливается в энергонезависимою память контроллеров в производственном цикле на заводе-изготовителя и в процессе эксплуатации изменению не подлежит (уровень защиты - «высокий» по Р 50.2.077-2014). Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливается в процессе первичной поверки контроллера.

Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, указанные в таблице 2, нормированы с учетом ВПО.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Внешнее ПО «СК-4000», не влияющее на метрологические характеристики, содержит набор инструментальных средств для работы с устройствами СК-4000.

Программное обеспечение «Firmware (SIMATIC Automation Tool)», ПО «STEP 7» и ПО «STEP 7 Professional » не дает доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменение в ВПО.

Таблица 2 - Основные метрологические и технические характеристики

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.

Таблица 3 - Комплектность контроллеров

приведены в эксплуатационном документе.

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

Непубличное акционерное общество «СибКом» (АО «СибКом»)

ИНН 0278095326

450083, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 33, корп. 1 Тел (факс): (347) 222-84-22

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24

Тел./факс: (843) 291-08-33

Е-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
