Номер по Госреестру СИ: 69711-17
69711-17 Анализаторы молока
(MilkoScan 7 RM)
Назначение средства измерений:
Анализаторы молока MilkoScan 7 RM предназначены для измерения содержаний жира, белка, лактозы, СОМО, свободных жирных кислот, мочевины в молоке и определения точки замерзания и активной кислотности молока.
Внешний вид.
Анализаторы молока
Рисунок № 1
Программное обеспечение
Анализаторы оснащены автономным ПО Foss Integrator, которое управляет его работой и отображает, обрабатывает и хранит полученные данные.
К метрологически значимой части ПО относится файл Start Foss Integrator.exe. Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора ;
- регистрацию флуоресценции помеченных клеток ;
- расчет счетной концентрации помеченных клеток ;
- обработка и хранение результатов измерений;
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Foss Integrator |
Номер версии (идентификационный номер) ПО |
Не ниже 2.0.2 |
Цифровой идентификатор ПО |
1C0A1BCDF7C425E4C8E51DE00DDE1144 (файл Start Foss Integrator.exe, версия 2.0.2, расчет по алгоритму MD5) |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам молока MilkoScan 7RM
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2159-2017 «Анализаторы молока MilkoScan 7 RM.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 20.09.2017 года. Основные средства поверки:
образцы молока, массовая доля компонентов и значение параметров в которых определена по стандартизованным методам измерений, указанным в таблице 5.
Таблица 5 - Перечень определяемых компонентов и номера стандартов на метод испытания
Наименование определяемого компонента |
Номер ГОСТ |
Жир |
ГОСТ 5867-90 |
Белок |
ГОСТ Р 23327-98 |
Лактоза |
ГОСТ Р 51259-99 |
Общее содержание сухого вещества |
ГОСТ 3626-73 |
Свободные жирные кислоты |
ГОСТ 32915-2014 |
Мочевина |
ГОСТ Р 55282-2012 |
Точка замерзания |
ГОСТ Р ИСО 5764-2011 |
Показатель активности ионов водорода рН (кислотность активная) |
ГОСТ 32892-2014 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора, как показано на рисунке 1, и (или) на свидетельство о поверке
Изготовитель
не осуществляет пломбирование анализаторов.Общий вид анализаторов и место нанесения знака поверки приведены на рисунке 1.

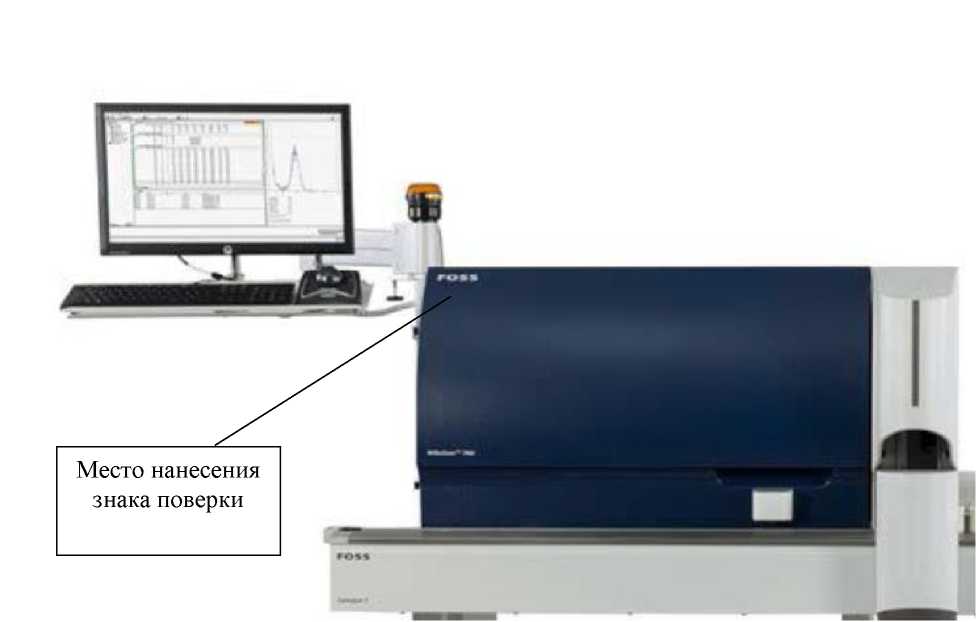

Рисунок 1 - Общий вид анализаторов MilkoScan 7 RM
Программное обеспечение
Анализаторы оснащены автономным ПО Foss Integrator, которое управляет его работой и отображает, обрабатывает и хранит полученные данные.
К метрологически значимой части ПО относится файл Start Foss Integrator.exe. Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора ;
- регистрацию флуоресценции помеченных клеток ;
- расчет счетной концентрации помеченных клеток ;
- обработка и хранение результатов измерений;
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню средний по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Foss Integrator |
Номер версии (идентификационный номер) ПО |
Не ниже 2.0.2 |
Цифровой идентификатор ПО |
1C0A1BCDF7C425E4C8E51DE00DDE1144 (файл Start Foss Integrator.exe, версия 2.0.2, расчет по алгоритму MD5) |
Таблица 2 - Метрологические характеристики
Определяемый компонент (параметр) |
Измеряемая величина, единица величины |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Жир |
массовая доля, % |
От 0 до 6,0 |
±0,13 |
Белок |
массовая доля, % |
От 0 до 6,0 |
±0,14 |
Лактоза |
массовая доля, % |
От 0 до 6,0 |
±0,6 |
Общее содержание сухого вещества |
массовая доля, % |
От 0 до 15 |
±0,3 |
Свободные жирные кислоты (в жировой фазе молока) |
массовая доля, % |
От 0 до 1,6 |
±0,8 |
Мочевина |
молярная концентрация, ммоль/дм3 |
От 0 до 13 |
±0,9 |
Точка замерзания |
оС |
От -0,45 до -0,60 |
±0,02 |
Показатель активности ионов водорода рН (кислотность активная) |
рН |
От 4,5 до 8,0 |
±0,1 |
Наименование параметра |
Значение |
Г абаритные размеры без конвейера (ДхШхВ), мм, не более |
850x680x600 |
Масса без конвейера, кг, не более |
120 |
Напряжение питания переменного тока частотой 50±1 Гц, В |
220-22 |
Потребляемая мощность, В-А, не более |
600 |
Средний срок службы, лет |
8 |
Наименование параметра |
Значение |
Наработка на отказ, ч, не менее |
4800 |
Условия эксплуатации: о -диапазон температур окружающего воздуха, С -относительная влажность окружающего воздуха (при +25 оС),%, не более -диапазон атмосферного давления, кПа |
от +15 до +29 80 от 84 до 106 |
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор |
- |
1 шт |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 242-2159-2017 |
1 экз. |
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 20.09.2017 года. Основные средства поверки:
образцы молока, массовая доля компонентов и значение параметров в которых определена по стандартизованным методам измерений, указанным в таблице 5.
Таблица 5 - Перечень определяемых компонентов и номера стандартов на метод испытания
Наименование определяемого компонента |
Номер ГОСТ |
Жир |
ГОСТ 5867-90 |
Белок |
ГОСТ Р 23327-98 |
Лактоза |
ГОСТ Р 51259-99 |
Общее содержание сухого вещества |
ГОСТ 3626-73 |
Свободные жирные кислоты |
ГОСТ 32915-2014 |
Мочевина |
ГОСТ Р 55282-2012 |
Точка замерзания |
ГОСТ Р ИСО 5764-2011 |
Показатель активности ионов водорода рН (кислотность активная) |
ГОСТ 32892-2014 |
Знак поверки наносится на лицевую панель анализатора, как показано на рисунке 1, и (или) на свидетельство о поверке
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам молока MilkoScan 7RM
Техническая документация изготовителя.
Фирма «FOSS Analytical A/S», Дания
Адрес: 69, Slangerupgade, DK-3400 Hillerod Denmark Тел.: +45 70 10 33 70
Факс: +45 70 10 33 71
E-mail: info@foss.dk
Web-сайт: foss.dk
Заявитель
Общество с ограниченной ответственностью «Фосс Электрик» (ООО «Фосс Электрик») ИНН 7708123027
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 26, этаж 1, помещение 1, комната 1
Тел./факс +7 (499) 265-70-70, +7 495-640-76-10, +7 495-640-76-11
E-mail: ak@foss.dk
Web-сайт: foss.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01,факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения, прошедшего через исследуемый образец и дальнейшем расчете содержания определяемых компонентов на основе полученных спектральных данных.
Анализаторы построены на основе инфракрасного фурье-спектрометра. В состав анализатора входят спектрометрический блок со сканирующим интерферометром Майкельсона, блок электроники и система ввода пробы. Для повышения стабильности работы приборов в них применяется внутренняя температурная стабилизация. Анализаторы могут оснащаться конвейерами различной производительности (от 200 до 600 образцов в час) для подачи образцов к системе ввода пробы анализатора.
Изготовитель не осуществляет пломбирование анализаторов.
Общий вид анализаторов и место нанесения знака поверки приведены на рисунке 1.
Рисунок 1 - Общий вид анализаторов MilkoScan 7 RM
Таблица 2 - Метрологические характеристики
Определяемый компонент (параметр) |
Измеряемая величина, единица величины |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Жир |
массовая доля, % |
От 0 до 6,0 |
±0,13 |
Белок |
массовая доля, % |
От 0 до 6,0 |
±0,14 |
Лактоза |
массовая доля, % |
От 0 до 6,0 |
±0,6 |
Общее содержание сухого вещества |
массовая доля, % |
От 0 до 15 |
±0,3 |
Свободные жирные кислоты (в жировой фазе молока) |
массовая доля, % |
От 0 до 1,6 |
±0,8 |
Мочевина |
молярная концентрация, ммоль/дм3 |
От 0 до 13 |
±0,9 |
Точка замерзания |
оС |
От -0,45 до -0,60 |
±0,02 |
Показатель активности ионов водорода рН (кислотность активная) |
рН |
От 4,5 до 8,0 |
±0,1 |
аблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Г абаритные размеры без конвейера (ДхШхВ), мм, не более |
850x680x600 |
Масса без конвейера, кг, не более |
120 |
Напряжение питания переменного тока частотой 50±1 Гц, В |
220-22 |
Потребляемая мощность, В-А, не более |
600 |
Средний срок службы, лет |
8 |
Наименование параметра |
Значение |
Наработка на отказ, ч, не менее |
4800 |
Условия эксплуатации: о -диапазон температур окружающего воздуха, С -относительная влажность окружающего воздуха (при +25 оС),%, не более -диапазон атмосферного давления, кПа |
от +15 до +29 80 от 84 до 106 |
