Номер по Госреестру СИ: 79366-20
79366-20 Спектрофотометры
(FOSS мод. Infratec™, NIRS™ DS2500 L)
Назначение средства измерений:
Спектрофотометры FOSS модификации InfratecTM, NIRSTM DS2500 L (далее спектрофотометры) предназначены для измерений спектральной оптической плотности (десятичный логарифм спектрального коэффициента пропускания) жидких и (или) сыпучих образцов в ближнем инфракрасном и видимом спектральном диапазоне.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Программное обеспечение
Управление режимами работы, все операции работы, включая проведение измерений и сохранения результатов, производится специализированной компьютерной программой «ISIscan Nova», работающей в среде Windows.
Специализированная компьютерная программа «Mosaic», работающая в среде Windows осуществляет контроль процесса работы при измерениях, дополнительную калибровку и настройку режимов работы, отображает результаты предыдущих измерений, обрабатывает, передает и хранит полученные данные (поставляется по заказу).
Программное обеспечение идентифицируется при включении соответствующих окон «Справка» на стартовых экранах загрузки ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Наименование программного обеспечения |
ISIscan Nova |
Mosaic |
Номер версии (идентификационный номер) ПО |
не ниже 8.0 |
не ниже 8.0 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на спектрофотометр в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений, применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Спектрофотометрам FOSS модификации InfratecTM, NIRSTM DS2500LПриказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя FOSS Analytical A/S
Поверка
Поверкаосуществляется по документу РТ-МП-6842-448-2020 “ГСИ. Спектрофотометры FOSS модификации: InfratecTM, NIRSTM DS2500 L. Методика поверки”, утвержденному ФБУ "Ростест - Москва " 16.03.2020 г.
Основные средства поверки:
- комплект нейтральных светофильтров КС-100 (регистрационный номер в Федеральном информационном фонде 7821-86);
- комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09);
- светофильтр ПС-7 из комплекта нейтральных светофильтров КС-102 (регистрационный номер в Федеральном информационном фонде 9117-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Изготовитель
FOSS Analytical A/S, ДанияАдрес: Дания, Foss Alle 1, Postbox 260, DK -3400 I lillerod
Телефон/факс: +45 7010 3370
E-mail: info@foss.dk
Заявитель
Общество с ограниченной ответственностью «Фосс Электрик» (ООО «Фосс Электрик») ИНН 7708123027Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 26, этаж 1, помещение I, ком. 1 Телефон: +7 (499) 265-70-70
Факс: +7 (495) 640-76-10
E-mail: russia@foss.dk
Web-сайт: www.foss.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: +7 (495)129-19-11
Факс: +7 (495) 124-99-96
E-mail: info@rostest.ru
Принцип действия спектрофотометров основан на сравнении двух световых потоков: полного, принимаемого за 100 % пропускания, и ослабленного при прохождении через исследуемый образец.
Спектрофотометры собраны по однолучевой схеме. В корпусе прибора расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; модуль, предназначенный для кюветы с исследуемым образцом в потоке излучения; приемники излучения - кремниевый фотодиод для диапазона длин волн от 400 до 1098 нм и детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм, а также система электропитания и схема связи с управляющим компьютером.
Спектрофотометры FOSS модификации InfratecTM предназначены для измерения сыпучих образцов и определения показателей их качества.
Спектрофотометры FOSS модификации NIRSTM DS2500 L предназначены для измерения жидких образцов и определения показателей их качества.
Абсолютно герметичный корпус прибора предотвращает попадание внутрь пыли и других загрязнителей. Охлаждающие вентиляторы расположены вне основного корпуса и соединены с внутренней системой охлаждения, которая поддерживает постоянную температуру внутри корпуса. Воздушные потоки не попадают в оптическую камеру спектрофотометра.

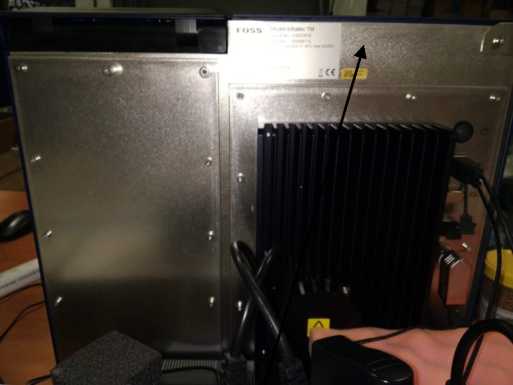

Место нанесения знака утверждения типа

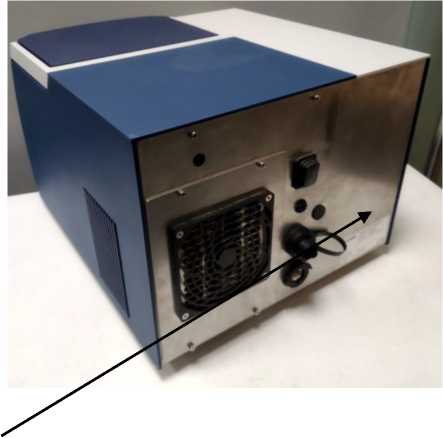

Место нанесения знака утверждения типа

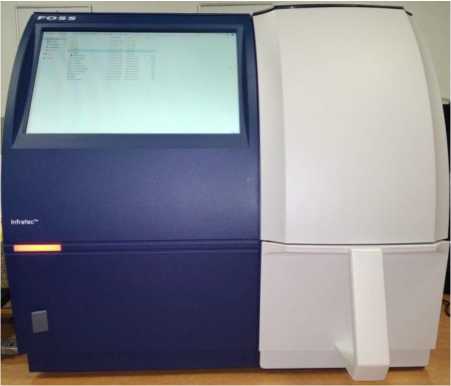

Рисунок 1 - Общий вид спектрофотометра FOSS модификации InfratecTM
Рисунок 2 - Общий вид спектрофотометра FOSS модификации NIRSTM DS2500 L
Пломбирование спектрофотометров FOSS модификации InfratecTM, NIRSTM DS2500 L не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Спектрофотометр FOSS |
InfratecTM / NIRSTM DS2500 L |
(по заказу) 1 шт. |
Набор для настройки спектрофотометра |
1 шт. | |
Комплект ЗИП |
- |
1 шт. |
Носитель с дистрибутивами программного обеспечения |
- |
(по заказу) 1 шт. |
Блок питания |
- |
1 шт. |
Лампа для монохроматора |
- |
1 шт. |
Сетевой кабель связи |
- |
1 шт. |
Силовой кабель |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-6842-448-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений спектральной оптической плотности, Б |
от 0,03 до 2,00 |
Рабочий спектральный диапазон, нм - InfratecTM |
от 570 до 1100 |
- NIRSTM DS2500 L |
от 400 до 2500 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Относительное среднее квадратическое отклонение (ОСКО) при измерении спектральной оптической плотности, %, в поддиапазонах:
|
1,0 0,5 |
Пределы допускаемой абсолютной погрешности шкалы длин волн, нм |
±4,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность (без учета компьютера), В^А, не более - InfratecTM |
85 |
- NIRSTM DS2500 L |
70 |
Габаритные размеры (высотахширинахдлина), мм, не более - InfratecTM |
410х460х445 |
- NIRSTM DS2500 L |
375x490x300 |
Масса, кг, не более - Infratec TM |
27 |
- NIRSTM DS2500 L |
27 |
Условия эксплуатации: - температура окружающей среды, °С |
от 5 до 40 |
- относительная влажность воздуха при температуре 25 °С, %, не более |
93 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
