Номер по Госреестру СИ: 66414-17
66414-17 Анализаторы молочных продуктов
(DairyScan)
Назначение средства измерений:
Анализаторы молочных продуктов DairyScan предназначены для измерения содержания жира и влаги в вязких молочных продуктах.
Внешний вид.
Анализаторы молочных продуктов
Рисунок № 1
Программное обеспечение
Анализаторы оснащены автономным ПО, которое управляет работой анализатора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ISIscan Nova |
Номер версии (идентификационный номер) ПО |
Не ниже 6.16.12.7 |
Цифровой идентификатор ПО |
- |
Все ПО является метрологически значимым и выполняет следующие функции:
§ управление прибором;
§ установка режимов работы прибора;
§ построение калибровочных зависимостей;
§ расчет содержания определяемых компонентов
§ обработка и хранение результатов измерений;
§ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам молочных продуктов DairyScanТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2045-2016 «Анализаторы молочных продуктов DairyScan. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.11.2016 года.
Основные средства поверки:
Образцы молочных продуктов, массовая доля компонентов в которых определены
в соответствии с методиками, изложенными в следующих стандартах:
Наименование определяемого компонента |
Номер стандарта |
Жир |
ГОСТ Р55063-2012 п.7.8; ГОСТ 5867-90 |
Влага |
ГОСТ Р 55063-2012 п.7.6; ГОСТ 54668- |
2011 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на боковую панель анализаторов, как показано на рисунке 1 или на свидетельство о поверке.
Изготовитель
не осуществляет пломбирование анализаторов. Внешний вид анализаторов приведен на рисунке 1.г*
Место нанесения знака поверки
К о
27.1
42,4

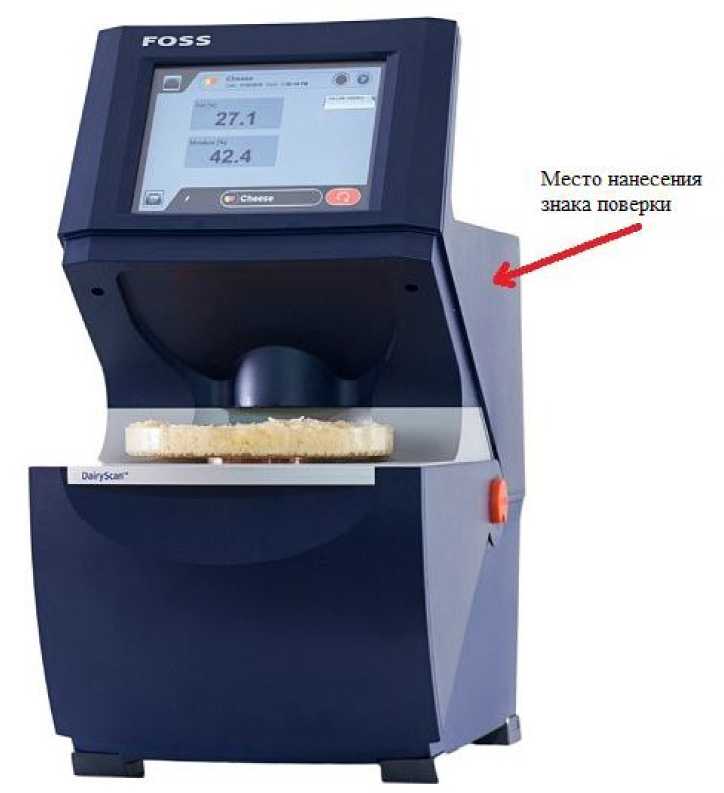

Рисунок 1 - Внешний вид анализаторов DairyScan
Программное обеспечение Анализаторы оснащены автономным ПО, которое управляет работой анализатора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ISIscan Nova |
Номер версии (идентификационный номер) ПО |
Не ниже 6.16.12.7 |
Цифровой идентификатор ПО |
- |
§ управление прибором;
§ установка режимов работы прибора;
§ построение калибровочных зависимостей;
§ расчет содержания определяемых компонентов
§ обработка и хранение результатов измерений;
§ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
Определяемый компонент |
Диапазон измерений массовой доли компонента, % |
Пределы допускаемой абсолютной погрешности, % |
Жир |
от 5 до 30 |
±0,5 |
Влага |
от 35 до 85 |
±0,5 |
Наименование характеристики |
Значение |
Габаритные размеры (ДхШхВ), мм, не более |
230x390x420 |
Масса, кг, не более |
12 |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В-А, не более |
175 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
4800 |
Условия эксплуатации: о -диапазон температуры окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при 25 оС),%, не более -диапазон атмосферного давления, кПа |
от +15 до +30 80 от 84 до 106 |
Лист № 3 Всего листов 4 Комплектность средства измерений Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор молочных продуктов DairyScan |
— |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП-242-2045-2016 |
1 экз. |
Основные средства поверки:
Образцы молочных продуктов, массовая доля компонентов в которых определены
в соответствии с методиками, изложенными в следующих стандартах:
Наименование определяемого компонента |
Номер стандарта |
Жир |
ГОСТ Р55063-2012 п.7.8; ГОСТ 5867-90 |
Влага |
ГОСТ Р 55063-2012 п.7.6; ГОСТ 54668- |
2011 |
Знак поверки наносится на боковую панель анализаторов, как показано на рисунке 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам молочных продуктов DairyScan Техническая документация фирмы-изготовителя.
Фирма «FOSS Analytical A/S», Дания
Адрес: Foss ЛИё 1, Postbox 260 DK-3400 I Iillerod Denmark
Тел.: +45 70 10 33 70; Факс: +45 70 10 33 71.
Заявитель
ООО « Фосс Электрик», г.МоскваАдрес: Россия, 105066, Москва, ул. Новорязанская, д. 31/7, корп. 24
Телефон/Факс: +7 495-640-76-10, +7 495-640-76-11
E-mail: ak@foss.dk
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон +7(812) 251-76-01,факс: +7(812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения, прошедшего через исследуемый образец и дальнейшем расчете содержания определяемых компонентов на основе полученных спектральных данных.
Анализаторы построены на основе ИК-спектрофотометра с регистрацией спектра с помощью диодной матрицы. В состав анализатора входят блок спектрофотометра, блок электроники и система ввода пробы.
Управление анализатором осуществляется с помощью установленного внутри корпуса промышленного компьютера, работающего под управлением операционной системы Windows путем подачи команд с сенсорного экрана, установленного на передней панели. Результаты анализа отображаются на сенсорном экране и могут быть выведены на принтер. Изготовитель не осуществляет пломбирование анализаторов. Внешний вид анализаторов приведен на рисунке 1.
г*
Место нанесения знака поверки
К о
27.1
42,4
Рисунок 1 - Внешний вид анализаторов DairyScan
Таблица 2 - Метрологические характеристики
Определяемый компонент |
Диапазон измерений массовой доли компонента, % |
Пределы допускаемой абсолютной погрешности, % |
Жир |
от 5 до 30 |
±0,5 |
Влага |
от 35 до 85 |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ДхШхВ), мм, не более |
230x390x420 |
Масса, кг, не более |
12 |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В-А, не более |
175 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
4800 |
Условия эксплуатации: о -диапазон температуры окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при 25 оС),%, не более -диапазон атмосферного давления, кПа |
от +15 до +30 80 от 84 до 106 |
