Номер по Госреестру СИ: 67359-17
67359-17 Спектрометры оптические эмиссионные с индуктивно связанной плазмой
(SPECTRO)
Назначение средства измерений:
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO (далее - спектрометры) предназначены для измерения массовой концентрации химических элементов при анализе жидкостей и аэрозолей по аттестованным методикам измерений.
Внешний вид.
Спектрометры оптические эмиссионные с индуктивно связанной плазмой
Рисунок № 1
Внешний вид.
Спектрометры оптические эмиссионные с индуктивно связанной плазмой
Рисунок № 2
Внешний вид.
Спектрометры оптические эмиссионные с индуктивно связанной плазмой
Рисунок № 3
Внешний вид.
Спектрометры оптические эмиссионные с индуктивно связанной плазмой
Рисунок № 4
Внешний вид.
Спектрометры оптические эмиссионные с индуктивно связанной плазмой
Рисунок № 5
Программное обеспечение
Спектрометры оснащены устанавливаемым на внешний компьютер программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешние устройства или на принтер.
Основные функции и разделение ПО:
метрологически значимая часть
содержит информацию о длинах волн, расчетах калибровочных коэффициентов и вычисления на их основе массовой концентрации определяемых элементов, отвечает за хранение данных градуировочных характеристик, отображение результатов измерения и вывод их на периферийные устройства.
метрологически незначимая часть
содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню спектрометра), о настройках процедур архивирования полученных результатов и программ работы спектрометра.
ПО идентифицируется при включении спектрометра, информация о идентификационном наименовании и версии ПО выдается при обращении к соответствующему пункту меню ПО.
Защита архивов данных проведенных измерений и файлов с градуировочными характеристиками от непреднамеренных воздействий обеспечивается функциями резервного копирования.
В процессе эксплуатации предусмотрено обновление ПО, касающееся изменений и дополнений метрологически незначимой части ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Smart Analyzer Vision |
ICP Analyzer Pro |
Номер версии (идентификационный номер) ПО |
не ниже 5.0 |
- |
Цифровой идентификатор ПО |
- |
- |
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам оптическим эмиссионным с индуктивно связанной плазмой SPECTRO
Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 11-241-2017 «ГСИ. Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO. Методика поверки» с изменением №1, утвержденному ФГУП «УНИИМ» 22 апреля 2019 г.
Основные средства поверки:
-
- ГСО 7877-2000 (массовая концентрация ионов свинца 1,0 г/дм3, отн. Погрешность
± 1,0 %); 3
-
- ГСО 7762-2000 (массовая концентрация ионов марганца 1,0 г/дм3, отн. Погрешность ± 1,0 %);
-
- ГСО 7976-2001 (массовая концентрация ионов мышьяка 0,10 г/дм3, отн. Погрешность ± 1,0 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазон измерений.
Знак поверки в виде наклейки наносится на лицевую панель корпуса спектрометра, как показано на рисунках 1-3.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», Германия
Адрес: Boschtrasse 10 В-47533 Kleve Germany
Телефон (факс): +49 2821 8922 102, +49 2821 892 202
Web-сайт: www.spectro.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС») ИНН 6670040391
Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616 Телефон (факс): +7 (343) 376-25-08, (343) 376-25-75
E-mail: ural@spectro-ts.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18, (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа в ультрафиолетовой и видимой областях спектра. Массовая концентрация элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения от исследуемых элементов и концентрациями этих элементов.
Конструктивно спектрометры выполнены в стационарном настольном исполнении. Спектрометры состоят из следующих основных блоков: источника возбуждения спектра; оптической системы; системы регистрации; системы автоматического управления.
Источник возбуждения эмиссионного спектра состоит из плазменной горелки, распылительной камеры, перистальтического насоса, генератора с регулируемой мощностью в диапазоне от 0,7 до 2,0 кВт. Положение плазменной горелки может быть, как вертикальное (SOP), так и горизонтальное (EOP), что позволяет снижать матричные эффекты.
Оптическая система спектрометров имеет круговую конструкцию по схеме Пашена-Рунге с термостабилизацией.
Система регистрации включает полупроводниковые детекторы и электронную систему параллельного считывания, что позволяет обрабатывать одновременно до 1000 спектральных линий. Ширина входных щелей спектрометров от 10 до 15 мкм дает возможность обрабатывать оптический спектр в рабочем диапазоне длин волн от 130 до 770 нм.
Система управления на основе персонального компьютера предназначена для автоматического управления спектрометром, процессом измерения, сбора и обработки данных.
Градуировка спектрометра для измерения массовой концентрации элементов осуществляется с помощью стандартных образцов. Параметры градуировочных характеристик хранятся в памяти компьютера.
Спектрометры выпускаются трех моделей SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE, которые отличаются: рабочим диапазоном длин волн, внешним видом и пределами обнаружения контрольных элементов.
Общий вид спектрометров представлен на рисунках 1-3. Места нанесения знака поверки указаны стрелками.
Пломбировка спектрометров не предусмотрена.

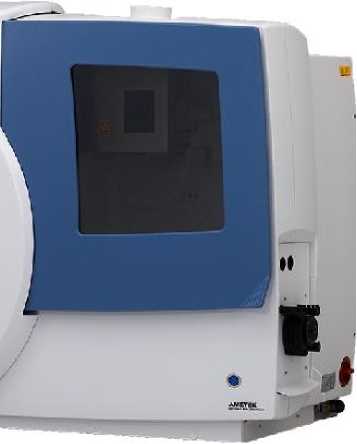

Рисунок 1 - Общий вид спектрометра SPECTRO ARCOS
Место
поверки
нанесения
знака

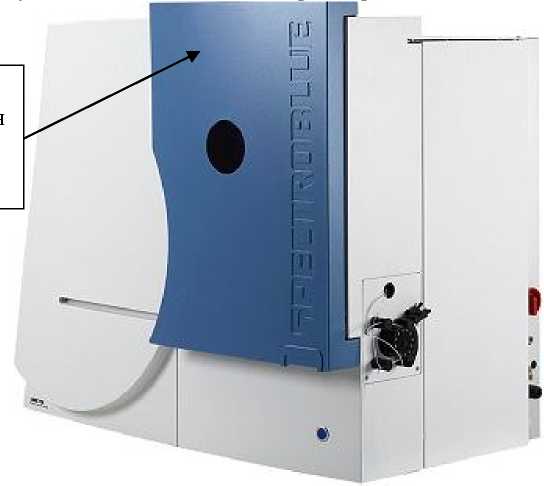

Рисунок 2 - Общий вид спектрометра SPECTRO BLUE
Место нанесения знака поверки

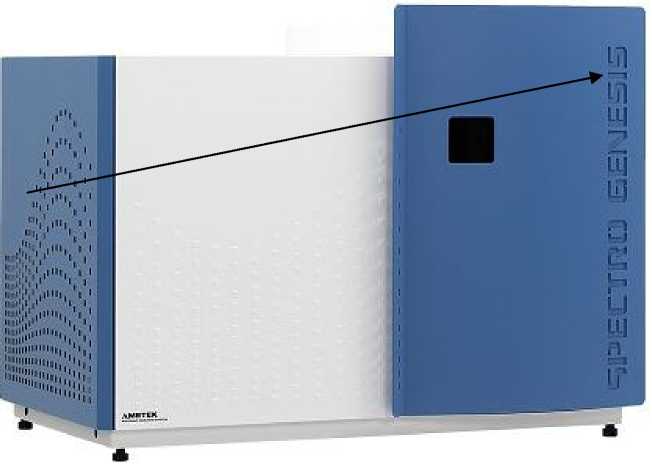

Рисунок 3 - Общий вид спектрометра SPECTRO GENESIS
Таблица 4 - Комплектность
Наименование |
Количество, шт. |
Спектрометр |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП 11-241-2017 с изменением №1 |
1 |
аблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
SPECTRO ARCOS |
SPECTRO BLUE |
SPECTRO GENESIS | |||
Положение плазменной горелки |
SOP |
EOP |
SOP |
EOP |
SOP |
Предел обнаружения контрольных элементов, мкг/дм3, не хуже (с распылителем поперечного потока) Марганец Мышьяк Свинец |
0,6 10 11 |
0,3 7,0 7,0 |
0,4 8,0 12 |
0,2 4,0 5,0 |
1,0 25 25 |
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, при массовой концентрации не менее 0,5 мг/дм3, % |
1 |
1 |
1 | ||
Пределы допускаемой относительной погрешности измерений массовой концентрации контрольных элементов, % |
± 5 |
± 5 |
± 5 |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
SPECTRO ARCOS |
SPECTRO BLUE |
SPECTRO GENESIS | |
Рабочий спектральный диапазон, нм |
130 (160)* - 770 |
165 - 770 |
175 - 770 |
Оптическое разрешение, пм |
8,5 |
8,5 |
25 |
Фокусное расстояние, мм |
750 |
750 |
400 |
Параметры электропитания: - напряжение, В |
230 ± 11,5 | ||
- частота, Г ц |
50/60 | ||
Потребляемая мощность, кВ •А, не более |
4,5 |
4,5 |
4,5 |
Габаритные размеры, мм, не более: | |||
- высота |
1068 |
1077 |
870 |
- ширина |
1582 |
1307 |
1165 |
- длина |
756 |
780 |
748 |
Масса, кг, не более |
250 |
190 |
145 |
Условия эксплуатации: о
|
от 15 до 35 | ||
более |
80 | ||
Средний срок службы, лет |
10 |
*Примечание: SPECTRO ARCOS выпускается в 2-х модификациях с рабочим спектральным диапазоном: от 130 до 770 нм; от 160 до 770 нм. Во второй модификации отсутствуют детекторы для диапазона (130 - 160) нм.
