Номер по Госреестру СИ: 68346-17
68346-17 Спектрометры рентгенофлуоресцентные энергодисперсионные настольные
(SPECTRO XEPOS)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные энергодисперсионные настольные SPECTRO XEPOS (далее - спектрометры) предназначены для измерения массовой доли элементов при многоэлементном анализе твердых, жидких и порошкообразных проб по аттестованным методиками измерений.
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные настольные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.08.2027
Номер записи - 159995
ID в реестре СИ - 382395
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Без модификации, XEPOS, XEP05 D, SPECTRO XEPOS, -,
Производитель
Изготовитель - Фирма "Spectro Analytical Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 101
Выдано извещений - 1
Кол-во периодических поверок - 69
Кол-во средств измерений - 26
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1418 от 2022.06.09 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (7)
№1730 от 2017.08.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные энергодисперсионные настольные (SPECTRO XEPOS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectro Analytical Instruments GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13356-92 |
Квантометры, Spectroflame-ICP Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13356-97 01.01.2003 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Spectroflame Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-06 01.09.2011 |
Спектрометры, SPECTROTEST, SPECTROTEST CCD Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-92 01.01.2002 |
Квантометры, Spectrotest F Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13357-96 01.03.2007 |
Спектрометры, Spectrotest Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-06 01.09.2011 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-12 02.03.2017 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
13358-17 10.08.2027 |
Спектрометры оптико-эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
13358-92 |
Квантометры, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13358-97 01.01.2008 |
Спектрометры эмиссионные, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15150-96 01.03.2001 |
Анализаторы рентгенофлуоресцентные универсальные, Spectro X-Lab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15722-06 01.09.2011 |
Комплекты аналитические передвижные, SPECTRO (SPECTROMIDEX, SPECTRO iSORT) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15722-96 01.03.2007 |
Комплекты аналитические передвижные, Spectro (Spectro X-Test, Spectro-Port) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17817-98 01.10.2003 |
Анализаторы, SPECTROMASS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17818-06 01.09.2011 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS, SPECTRO IQ Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17818-98 01.04.2009 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-00 01.07.2005 |
Спектрометры эмиссионные, Spectro Ciros Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-06 01.09.2011 |
Спектрометры эмиссионные, Spectro Arcos (старое обозначение - Spectro Ciros Vision), Spectro Genesis Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19768-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, Spectro серий 200, 400 мод. 200, 200T, 282T (с мод. 282T-SS, 282T-SST, 284T-SST), 463 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
19769-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные и рентгено-абсорбционные многоканальные энергодисперсионные, Spectro серии 600 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
20786-01 01.02.2006 |
Спектрометры эмиссионные, Spectro GDA Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20786-06 01.09.2011 |
Спектрометры эмиссионные с тлеющим разрядом, Spectro GDA (750, 150) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27226-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33934-07 01.03.2012 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix II Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
49188-12 02.03.2017 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49455-12 10.04.2017 |
Спектрометры рентгено-флуоресцентные энергодисперсионные, SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49831-12 11.05.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Spectro IQ II и Spectro XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49878-12 11.05.2017 |
Спектрометры оптические эмиссионные мобильные, SPECTRO iSORT и SPECTRO TEST Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54979-13 30.09.2018 |
Масс-спектрометры с источником индуктивно связанной плазмы, SPECTRO MS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57136-14 14.02.2024 |
Спектрометры оптико-эмиссионные переносные и мобильные, SPECTROiSORT (переносные) и SPECTROTEST (мобильные) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62303-15 12.10.2025 |
Спектрометры рентгенофлуоресцентные мобильные, Spectro xSort Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65071-16 09.09.2026 |
Спектрометры рентгенофлуоресцентные мобильные, SpectroScout Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67359-17 02.05.2027 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67372-17 02.05.2027 |
Спектрометры эмиссионные, SpectroCheck Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68346-17 15.08.2027 |
Спектрометры рентгенофлуоресцентные энергодисперсионные настольные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69116-17 31.10.2027 |
Спектрометры оптические эмиссионные мобильные, SPECTROPORT Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71034-18 |
Спектрометр оптический эмиссионный с индуктивно связанной плазмой, SPECTRO ARCOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76502-19 28.10.2024 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTROGREEN Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77089-19 |
Спектрометр эмиссионный, SPECTROMAXx LMF15 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80173-20 18.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTROCUBE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80515-20 31.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Спектрометры рентгенофлуоресцентные энергодисперсионные настольные (SPECTRO XEPOS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 17 | 1 | 0 | 16 | 0 | 16 | 0 | 15 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 1 | 0 | 3 | 1 | 3 | 0 | 3 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 20 | 10 | 6 | 0 | 4 | 3 | 1 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 2 | 1 | 2 | 0 | 2 | 1 | 1 | |
| ООО "ИСКРА" (RA.RU.312715) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Спектрометры рентгенофлуоресцентные энергодисперсионные настольные (SPECTRO XEPOS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 9753 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7632 | 9753 |
|
ФБУ УРАЛТЕСТ Свердловская область |
10446 | 9753 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
11562 | 9753 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
14048 | 9753 |
Программное обеспечение
Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Основные функции и разделение ПО:
- метрологически значимая часть
отвечает за осуществление контроля параметров работы спектрометра, отслеживание состояния его основных узлов, их диагностику, обработку результатов измерения, архивирование данных результатов.
- метрологически незначимая часть
отвечает за форму отображения результатов измерений, содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню спектрометра), а также о дополнительных прикладных программах в режиме работы, не связанном с расчетом массовой доли элементов.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
X-LAB Analyzer PRO |
|
Номер версии ПО, не ниже |
- |
|
Цифровой идентификатор ПО |
- |
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным энергодисперсионным настольным SPECTRO XEPOS
Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 63-241-2017 «ГСИ. Спектрометры рентгенофлуоресцентные энергодисперсионные настольные SPECTRO XEPOS. Методика поверки», утвержденному ФГУП «УНИИМ» «31» мая 2017 г.
Основные средства поверки:
- стандартный образец состава порошка железного типа ПЖВ3 ГСО 3011-2002 (массовая доля железа 99,1 %, абс. погрешность ±0,1 %; массовая доля кремния 0,060 %, абс. погрешность ±0,002 %; массовая доля марганца 0,329 %, абс. погрешность ±0,005 %);
- стандартный образец состава алюминия ГСО 10462-2017 (комплект VSA4) (массовая доля бериллия 0,000513 %, абс. погрешность ±0,000027 %; массовая доля меди 0,0176 %, абс. погрешность ±0,0011 %);
-
- стандартный образец состава алюминия ГСО 10662-2015 (комплект VSAC11) (массовая доля цинка 1,0 %, абс. погрешность ±0,04 %; массовая доля олова 0,0351 %, %, абс. погрешность ±0,0032 %; массовая доля магния 0,91 %, абс. погрешность ±0,08 %);
-
- стандартный образец состава сплава на никелевой основе ХН70Ю (H11) ГСО 1418-92П (массовая доля марганца 0,147 %, абс. погрешность ±0,003 %; массовая доля хрома 27,04 %, абс. погрешность ±0,03 %; массовая доля алюминия 2,83 %, абс. погрешность ±0,03 %; массовая доля железа 0,47 %, абс. погрешность ±0,01 %).
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую панель корпуса спектрометра.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», Германия
Boschtrasse 10 В-47533 Kleve Germany
Телефон: +49 2821 8922 102, факс: +49 2821 892 202
Web-сайт: www.spectro.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616 Телефон/факс +7 (343) 376-25-08, +7 (343) 376-25-75 Е-mail: ural@spectro-ts.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип работы спектрометров основан на регистрации рентгенофлуоресцентного спектра излучений от элементов пробы, возбужденного рентгеновским излучением, анализе спектра, измерении интенсивности излучения характеристических линий элементов и определении массовой доли измеряемых элементов.
Конструктивно спектрометры изготовлены в виде моноблока, в котором находятся: модуль с блоком рентгеновской трубки и оптическая система; блок детектирования; камера для установки анализируемых проб; блоки источников питания; генератор высоковольтный.
Источником первичного рентгеновского излучения в спектрометре является рентгеновская трубка с анодом из бинарного сплава палладия и кобальта. Специальная оптическая система поляризации и фокусирования направляет первичное рентгеновское излучение на пробу. Флуоресцентное излучение пробы регистрируется полупроводниковым детектором, где оно усиливается и поступает в многоканальный анализатор импульсов.
Система детектирования - полупроводниковый детектор SDD с элементом Пельтье.
Управление спектрометром, выбор режимов измерений и контроль параметров, обработка рентгеновских спектров, получение результатов измерений в единицах концентрации (мкг/кг, % масс.) или в интенсивностях (относительных интенсивностях) спектральных линий рентгеновского излучения осуществляется с помощью компьютера под управлением программного обеспечения.
Дополнительно спектрометр может комплектоваться фильтрами для оптимизации возбуждения разных групп элементов.

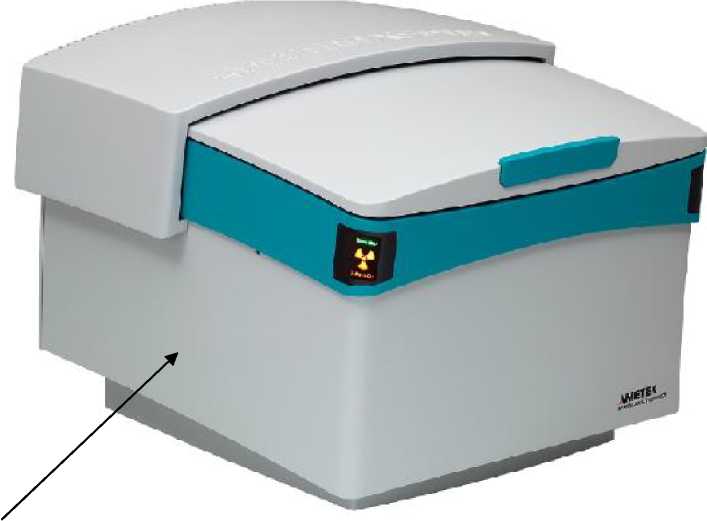

Общий вид спектрометра представлен на рисунке 1. Место нанесения знака поверки указано стрелкой.
Пломбировка спектрометров не предусмотрена.
место нанесения
знака поверки
Рисунок 1 - Общий вид спектрометра
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой доли элементов, % |
от 0,0001 до 99,9000 |
|
Предел допускаемого относительного среднего | |
|
квадратического отклонения результатов измерений | |
|
выходного сигнала, %, в поддиапазонах: | |
|
- от 0,0001 до 0,1000 включ.; |
10,0 |
|
- св. 0,1 до 1,0 включ.; |
5,0 |
|
- св. 1,0 до 99,9 |
1,0 |
|
Пределы допускаемой относительной погрешности | |
|
результатов измерений массовой доли элементов, | |
|
%, в поддиапазонах: | |
|
- от 0,0001 до 0,1000 включ.; |
±30,0 |
|
- св. 0,1 до 1,0 включ.; |
±10,0 |
|
- св. 1,0 до 99,9 включ. |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Энергетическое разрешение Ка - линии Mn (при загрузке не более 1000 имп/с), эВ, не более |
130 |
|
Параметры источника питания: - напряжение, В |
220±10 |
|
- частота, Гц |
50/60 |
|
Потребляемая мощность, В • А, не более |
1500 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
465 |
|
- ширина |
618 |
|
- длина |
730 |
|
Масса, кг, не более |
65 |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
