Номер по Госреестру СИ: 69116-17
69116-17 Спектрометры оптические эмиссионные мобильные
(SPECTROPORT)
Назначение средства измерений:
Спектрометры оптические эмиссионные мобильные SPECTROPORT (далее - спектрометры) предназначены для измерения массовой доли легирующих элементов при анализе состава черных, цветных металлов и сплавов по аттестованным методикам измерений.
Внешний вид.
Спектрометры оптические эмиссионные мобильные
Рисунок № 1
Общие сведения
Дата публикации - 15.09.2022
Срок свидетельства - 31.10.2027
Номер записи - 160832
ID в реестре СИ - 383232
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, SPECTROPORT,
Производитель
Изготовитель - Фирма "Spectro Analytical Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 11
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 383 дн.
Приказы РСТ, где упоминается данный тип СИ
№2283 от 2022.09.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (5)
№2310 от 2017.10.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры оптические эмиссионные мобильные (SPECTROPORT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69116-17 Спектрометры оптические эмиссионные мобильные (SPECTROPORT) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
69682-17 Аппараты высоковольтные испытательные (УПУ) Общество с ограниченной ответственностью "Приборостроительная компания "Высоковольтные технологии" (ООО "ПК "Высоковольтные технологии") (РОССИЯ г. Волгоград) |
|
69116-17 Спектрометры оптические эмиссионные мобильные (SPECTROPORT) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
69899-17 Спектрометры (ДФС-100) Общество с ограниченной ответственностью "ОКБ СПЕКТР" (ООО "ОКБ СПЕКТР) (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "ОКБ СПЕКТР" (ООО "ОКБ СПЕКТР)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13356-92 |
Квантометры, Spectroflame-ICP Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13356-97 01.01.2003 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Spectroflame Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-06 01.09.2011 |
Спектрометры, SPECTROTEST, SPECTROTEST CCD Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-92 01.01.2002 |
Квантометры, Spectrotest F Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13357-96 01.03.2007 |
Спектрометры, Spectrotest Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-06 01.09.2011 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-12 02.03.2017 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
13358-17 10.08.2027 |
Спектрометры оптико-эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
13358-92 |
Квантометры, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13358-97 01.01.2008 |
Спектрометры эмиссионные, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15150-96 01.03.2001 |
Анализаторы рентгенофлуоресцентные универсальные, Spectro X-Lab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15722-06 01.09.2011 |
Комплекты аналитические передвижные, SPECTRO (SPECTROMIDEX, SPECTRO iSORT) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15722-96 01.03.2007 |
Комплекты аналитические передвижные, Spectro (Spectro X-Test, Spectro-Port) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17817-98 01.10.2003 |
Анализаторы, SPECTROMASS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17818-06 01.09.2011 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS, SPECTRO IQ Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17818-98 01.04.2009 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-00 01.07.2005 |
Спектрометры эмиссионные, Spectro Ciros Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-06 01.09.2011 |
Спектрометры эмиссионные, Spectro Arcos (старое обозначение - Spectro Ciros Vision), Spectro Genesis Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19768-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, Spectro серий 200, 400 мод. 200, 200T, 282T (с мод. 282T-SS, 282T-SST, 284T-SST), 463 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
19769-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные и рентгено-абсорбционные многоканальные энергодисперсионные, Spectro серии 600 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
20786-01 01.02.2006 |
Спектрометры эмиссионные, Spectro GDA Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20786-06 01.09.2011 |
Спектрометры эмиссионные с тлеющим разрядом, Spectro GDA (750, 150) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27226-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33934-07 01.03.2012 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix II Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
49188-12 02.03.2017 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49455-12 10.04.2017 |
Спектрометры рентгено-флуоресцентные энергодисперсионные, SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49831-12 11.05.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Spectro IQ II и Spectro XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49878-12 11.05.2017 |
Спектрометры оптические эмиссионные мобильные, SPECTRO iSORT и SPECTRO TEST Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54979-13 30.09.2018 |
Масс-спектрометры с источником индуктивно связанной плазмы, SPECTRO MS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57136-14 14.02.2024 |
Спектрометры оптико-эмиссионные переносные и мобильные, SPECTROiSORT (переносные) и SPECTROTEST (мобильные) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62303-15 12.10.2025 |
Спектрометры рентгенофлуоресцентные мобильные, Spectro xSort Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65071-16 09.09.2026 |
Спектрометры рентгенофлуоресцентные мобильные, SpectroScout Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67359-17 02.05.2027 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67372-17 02.05.2027 |
Спектрометры эмиссионные, SpectroCheck Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68346-17 15.08.2027 |
Спектрометры рентгенофлуоресцентные энергодисперсионные настольные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69116-17 31.10.2027 |
Спектрометры оптические эмиссионные мобильные, SPECTROPORT Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71034-18 |
Спектрометр оптический эмиссионный с индуктивно связанной плазмой, SPECTRO ARCOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76502-19 28.10.2024 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTROGREEN Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77089-19 |
Спектрометр эмиссионный, SPECTROMAXx LMF15 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80173-20 18.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTROCUBE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80515-20 31.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Спектрометры (ДФС-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 15 | 0 | 13 | 0 | 2 | 0 | 2 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 2 | 0 | 8 | 0 | 7 | 0 | 7 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры (ДФС-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
8570 | 8570 |
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер или на удалённый персональный компьютер.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Spark Analyzer Pro |
|
Номер версии ПО, не ниже |
- |
|
Цифровой идентификатор ПО |
- |
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам оптическим эмиссионным мобильным SPECTROPORTТехническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 106-241-2017 «ГСИ. Спектрометры оптические эмиссионные мобильные SPECTROPORT. Методика поверки», утвержденному ФГУП «УНИИМ» «03» августа 2017 г.
Основные средства поверки:
-
- стандартный образец состава алюминия ГСО 10662-2015 (комплект VSAd1) (массовая доля хрома 0,00109 %, абс. погрешность ±0,00010 %; массовая доля циркония 0,0088 %, абс. погрешность ±0,0006 %, массовая доля цинка 0,0301 %, абс. погрешность ±0,0016 %);
-
- стандартный образец состава сплава на никелевой основе ХН70Ю (H11) ГСО 1418-92П (массовая доля марганца 0,147 %, абс. погрешность ±0,003 %; массовая доля хрома 27,04 %, абс. погрешность ±0,03 %; массовая доля алюминия 2,83 %, абс. погрешность ±0,03 %);
-
- стандартный образец состава алюминия технической чистоты ГСО 8658-2005 (массовая доля магния 0,083 %, абс. погрешность ±0,006 %);
-
- стандартный образец состава латуни ГСО 9080-2008 (массовая доля цинка 38,51 %, абс. погрешность ±0,12 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазон измерений.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», Германия Boschtrasse 10 В-47533 Kleve GermanyТелефон: +49 2821 8922 102, факс: +49 2821 892 202
Web-сайт: www.spectro.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС») 620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616 Телефон/факс +7 (343) 376-25-08, 376-25-75Е-mail: ural@spectro-ts.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4 Тел. +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип работы спектрометров основан на анализе оптических эмиссионных спектров излучений, возникающих в измеряемом образце под воздействием дугового или искрового разрядов.
Конструктивно спектрометр представляет собой переносной прибор, который состоит из источника возбуждения, ультрафиолетовой и/или воздушной оптической системы, смонтированных на транспортной тележке.
Источником возбуждения оптического излучения является электрическая дуга постоянного тока в воздушной среде или многократный искровой разряд в среде аргона. Регистрация эмиссионных спектров осуществляется ультрафиолетовой и/или воздушной оптическими системами.

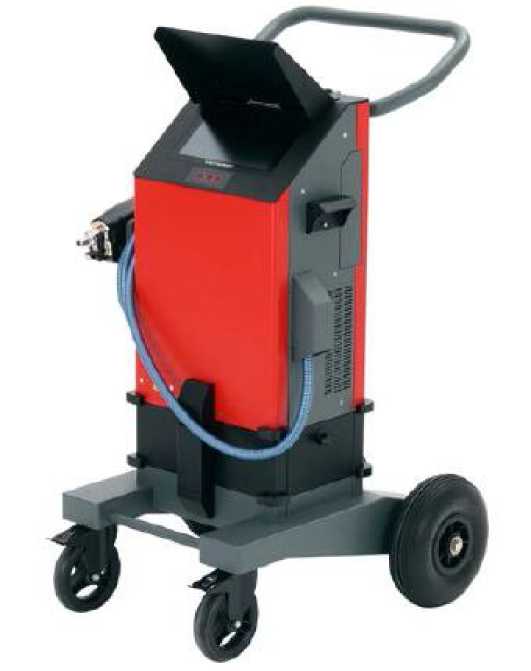

Общий вид спектрометра представлен на рисунке 1.
Пломбировка спектрометров не предусмотрена.
Рисунок 1 - Общий вид спектрометра
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Дуговой режим |
Искровой режим | |
|
Диапазон измерений массовой доли легирующего элемента, % |
от 0,001 до 50,0 | |
|
Предел допускаемого относительного СКО результатов измерений выходного сигнала, % |
15 |
6 |
|
Пределы допускаемой относительной погрешности результатов измерений массовой доли легирующего элемента*, % от 0,001 до 0,01 % включ.; св. 0,01 до 0,1 % включ.; св. 0,1 до 50,0 % включ. |
±30 ±30 ±15 |
±20 ±15 ±6 |
|
-*---------------------------------------------------------------------------------------------------------------- Значения относительной погрешности результатов измерений массовой доли легирующего элемента установлены для следующих ГСО и элементов:
| ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры источника электрического питания: - напряжение переменного тока, В |
от 90 до 253 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В • А, не более |
250 |
|
Габаритные размеры, мм, не более: - высота |
550 |
|
- ширина |
390 |
|
- длина |
250 |
|
Масса, кг, не более |
24,5 |
|
Условия эксплуатации: о - температура окружающей среды, С |
от + 5 до + 45 |
|
- относительная влажность окружающей среды, % |
от 20 до 80 |
