Номер по Госреестру СИ: 80173-20
80173-20 Спектрометры рентгеновские флуоресцентные
(SPECTROCUBE)
Назначение средства измерений:
Спектрометры рентгеновские флуоресцентные SPECTROCUBE (далее -спектрометры) предназначены для измерений массовой доли химических элементов при анализе жидких, твердых или порошкообразных проб.
Внешний вид.
Спектрометры рентгеновские флуоресцентные
Рисунок № 1
Общие сведения
Дата публикации - 17.01.2021
Срок свидетельства - 18.12.2025
Номер записи - 179416
ID в реестре СИ - 1385007
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SPECTROCUBE мод. SPECTROCUBE D,
Производитель
Изготовитель - Фирма "Spectro Analytical Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2144 от 2020.12.18 Об утверждении типа средств измерений
Наличие аналогов СИ: Спектрометры рентгеновские флуоресцентные (SPECTROCUBE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectro Analytical Instruments GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13356-92 |
Квантометры, Spectroflame-ICP Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13356-97 01.01.2003 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Spectroflame Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-06 01.09.2011 |
Спектрометры, SPECTROTEST, SPECTROTEST CCD Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-92 01.01.2002 |
Квантометры, Spectrotest F Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13357-96 01.03.2007 |
Спектрометры, Spectrotest Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-06 01.09.2011 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-12 02.03.2017 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
13358-17 10.08.2027 |
Спектрометры оптико-эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
13358-92 |
Квантометры, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13358-97 01.01.2008 |
Спектрометры эмиссионные, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15150-96 01.03.2001 |
Анализаторы рентгенофлуоресцентные универсальные, Spectro X-Lab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15722-06 01.09.2011 |
Комплекты аналитические передвижные, SPECTRO (SPECTROMIDEX, SPECTRO iSORT) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15722-96 01.03.2007 |
Комплекты аналитические передвижные, Spectro (Spectro X-Test, Spectro-Port) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17817-98 01.10.2003 |
Анализаторы, SPECTROMASS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17818-06 01.09.2011 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS, SPECTRO IQ Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17818-98 01.04.2009 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-00 01.07.2005 |
Спектрометры эмиссионные, Spectro Ciros Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-06 01.09.2011 |
Спектрометры эмиссионные, Spectro Arcos (старое обозначение - Spectro Ciros Vision), Spectro Genesis Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19768-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, Spectro серий 200, 400 мод. 200, 200T, 282T (с мод. 282T-SS, 282T-SST, 284T-SST), 463 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
19769-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные и рентгено-абсорбционные многоканальные энергодисперсионные, Spectro серии 600 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
20786-01 01.02.2006 |
Спектрометры эмиссионные, Spectro GDA Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20786-06 01.09.2011 |
Спектрометры эмиссионные с тлеющим разрядом, Spectro GDA (750, 150) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27226-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33934-07 01.03.2012 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix II Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
49188-12 02.03.2017 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49455-12 10.04.2017 |
Спектрометры рентгено-флуоресцентные энергодисперсионные, SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49831-12 11.05.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Spectro IQ II и Spectro XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49878-12 11.05.2017 |
Спектрометры оптические эмиссионные мобильные, SPECTRO iSORT и SPECTRO TEST Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54979-13 30.09.2018 |
Масс-спектрометры с источником индуктивно связанной плазмы, SPECTRO MS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57136-14 14.02.2024 |
Спектрометры оптико-эмиссионные переносные и мобильные, SPECTROiSORT (переносные) и SPECTROTEST (мобильные) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62303-15 12.10.2025 |
Спектрометры рентгенофлуоресцентные мобильные, Spectro xSort Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65071-16 09.09.2026 |
Спектрометры рентгенофлуоресцентные мобильные, SpectroScout Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67359-17 02.05.2027 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67372-17 02.05.2027 |
Спектрометры эмиссионные, SpectroCheck Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68346-17 15.08.2027 |
Спектрометры рентгенофлуоресцентные энергодисперсионные настольные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69116-17 31.10.2027 |
Спектрометры оптические эмиссионные мобильные, SPECTROPORT Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71034-18 |
Спектрометр оптический эмиссионный с индуктивно связанной плазмой, SPECTRO ARCOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76502-19 28.10.2024 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTROGREEN Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77089-19 |
Спектрометр эмиссионный, SPECTROMAXx LMF15 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80173-20 18.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTROCUBE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80515-20 31.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Спектрометры рентгеновские флуоресцентные (SPECTROCUBE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрометры рентгеновские флуоресцентные (SPECTROCUBE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометр оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
XRF Analayzer Pro |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгеновским флуоресцентным SPECTROCUBEТехническая документация фирмы «Spectro Analytical Instruments GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 83 -241-2020 «ГСИ. Спектрометры рентгеновские флуоресцентные SPECTROCUBE. Методика поверки», утвержденному УНИИМ -филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 01.09.2020 г.
Основные средства поверки:
- ГСО 8709-2005 (массовая доля хрома 0,000314 %, абс. погрешность аттестованного значения при P=0,95: ±0,000017 %);
- ГСО 4165-91П, 2489-91П-2497-91П (массовая доля меди 0,077 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,001 %, массовая доля меди 0,163 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,002 %, массовая доля вольфрама 0,82 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,01 %);
- ГСО 8876-2007 (массовая доля никеля 4,26 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,07 %);
- ГСО 8440-2003 (массовая доля меди 99,06 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,02 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», ГерманияАдрес: Boschtrasse 10 В-47533 Kleve Germany
Телефон: +49 / 2821 / 8 92-0
Web-site: www.spectro.com
Е-mail: spectro.info@ametek.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф 616
ИНН 6670040391
телефон/факс (343) 376-25-08, 376-25-75
Web-сайт: http ://www. spectrots.ru/
E-mail: ural@spectro-ts.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru
Принцип работы спектрометров основан на анализе рентгенофлуоресцентных спектров излучений, возникающих в измеряемом образце под действием рентгеновского излучения.
Источником первичного рентгеновского излучения в спектрометре является рентгеновская трубка с анодом из палладия (Pd) или молибдена (Мо) максимальной мощностью до 40 Вт. Генератор высоковольтного питания трубки обеспечивает стабильное (до 0,02 %) напряжение питания от 0 до 50 кВ. Специальная оптическая система позволяет использовать прямое, поляризованное и фокусированное первичное рентгеновское излучение на пробу. Флуоресцентное излучение пробы принимается полупроводниковым детектором, усиливается и поступает в многоканальный спектрометр импульсов, совместимый с персональным компьютером. Управление спектрометром, выбор режимов измерений и контроль параметров, обработка рентгеновских спектров излучений, получение результатов измерений в единицах величин, характеризующих содержание компонента, или в интенсивностях (относительных интенсивностях) спектральных линий рентгеновского излучения осуществляется с помощью компьютера по специальным программам.
Конструктивно спектрометры изготовлены в виде моноблока, в котором находятся: модуль с блоком рентгеновской трубки и оптическая система; блок детектирования; камера для установки анализируемых проб; блоки источников питания; генератор высоковольтный и внешний управляющий ПК.
Спектрометры выпускаются двух моделей - SPECTROCU BE D и SPECTROCUBE С, которые отличаются конструкцией и техническими характеристиками. В модели SPECTROCUBE D используется: рентгеновская трубка с анодом из молибдена, программно-управляемый коллиматор и фильтр-чейнджер для достижения переменного размера пятна от 4 мм до 0,2 мм, встроенная видеокамера для выбора места анализа. В модели SPECTROCU BE С используется: рентгеновская трубка с анодом из палладия, адаптивное возбуждение, сочетающее прямое с поляризованным возбуждением. Система детектирования обеих моделей - полупроводниковый детектор SDD с элементом Пельтье. Система управления на основе персонального компьютера предназначена для автоматического управления спектрометром, процессом измерения, сбора и обработки данных.
Построение калибровочной зависимости спектрометра для измерения массовой доли элементов осуществляется с помощью стандартных образцов. Параметры калибровочных характеристик хранятся в памяти компьютера. Измеряемые химические элементы - от натрия до урана.

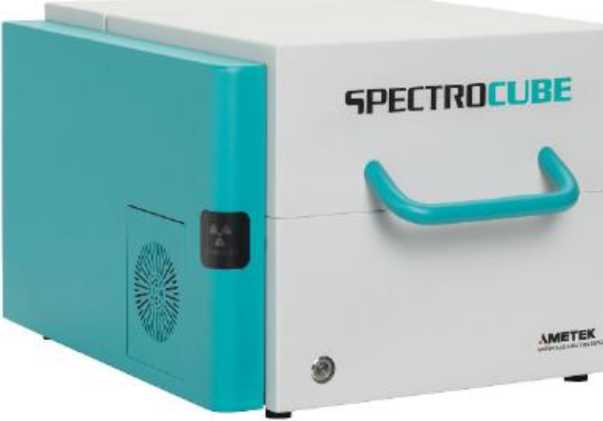

Общий вид спектрометра приведен на рисунке 1.
