Номер по Госреестру СИ: 80515-20
80515-20 Спектрометры рентгеновские флуоресцентные
(SPECTRO MIDEX)
Назначение средства измерений:
Спектрометры рентгеновские флуоресцентные SPECTRO MIDEX (далее -спектрометры) предназначены для количественного и полуколичественного измерения массовой доли элементов от магния до урана в твёрдых, порошковых и жидких пробах.
Внешний вид.
Спектрометры рентгеновские флуоресцентные
Рисунок № 1
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 179717
ID в реестре СИ - 1385460
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SPECTRO MIDEX MID04,
Производитель
Изготовитель - Фирма "Spectro Analytical Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2337 от 2020.12.31 Об утверждении типа средств измерений
Наличие аналогов СИ: Спектрометры рентгеновские флуоресцентные (SPECTRO MIDEX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectro Analytical Instruments GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13356-92 |
Квантометры, Spectroflame-ICP Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13356-97 01.01.2003 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Spectroflame Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-06 01.09.2011 |
Спектрометры, SPECTROTEST, SPECTROTEST CCD Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13357-92 01.01.2002 |
Квантометры, Spectrotest F Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13357-96 01.03.2007 |
Спектрометры, Spectrotest Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-06 01.09.2011 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
13358-12 02.03.2017 |
Спектрометры эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
13358-17 10.08.2027 |
Спектрометры оптико-эмиссионные, SPECTROLAB, SPECTROMAXx Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
13358-92 |
Квантометры, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
13358-97 01.01.2008 |
Спектрометры эмиссионные, Spectrolab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15150-96 01.03.2001 |
Анализаторы рентгенофлуоресцентные универсальные, Spectro X-Lab Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
15722-06 01.09.2011 |
Комплекты аналитические передвижные, SPECTRO (SPECTROMIDEX, SPECTRO iSORT) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
15722-96 01.03.2007 |
Комплекты аналитические передвижные, Spectro (Spectro X-Test, Spectro-Port) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17817-98 01.10.2003 |
Анализаторы, SPECTROMASS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17818-06 01.09.2011 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS, SPECTRO IQ Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
17818-98 01.04.2009 |
Анализаторы рентгенофлуоресцентные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-00 01.07.2005 |
Спектрометры эмиссионные, Spectro Ciros Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19747-06 01.09.2011 |
Спектрометры эмиссионные, Spectro Arcos (старое обозначение - Spectro Ciros Vision), Spectro Genesis Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
19768-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, Spectro серий 200, 400 мод. 200, 200T, 282T (с мод. 282T-SS, 282T-SST, 284T-SST), 463 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
19769-00 01.07.2005 |
Анализаторы рентгенофлуоресцентные и рентгено-абсорбционные многоканальные энергодисперсионные, Spectro серии 600 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
20786-01 01.02.2006 |
Спектрометры эмиссионные, Spectro GDA Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20786-06 01.09.2011 |
Спектрометры эмиссионные с тлеющим разрядом, Spectro GDA (750, 150) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27226-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
33934-07 01.03.2012 |
Анализаторы рентгенофлуоресцентные многоканальные энергодисперсионные, SPECTRO Phoenix II Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
49188-12 02.03.2017 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49455-12 10.04.2017 |
Спектрометры рентгено-флуоресцентные энергодисперсионные, SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49831-12 11.05.2017 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Spectro IQ II и Spectro XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49878-12 11.05.2017 |
Спектрометры оптические эмиссионные мобильные, SPECTRO iSORT и SPECTRO TEST Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54979-13 30.09.2018 |
Масс-спектрометры с источником индуктивно связанной плазмы, SPECTRO MS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57136-14 14.02.2024 |
Спектрометры оптико-эмиссионные переносные и мобильные, SPECTROiSORT (переносные) и SPECTROTEST (мобильные) Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62303-15 12.10.2025 |
Спектрометры рентгенофлуоресцентные мобильные, Spectro xSort Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65071-16 09.09.2026 |
Спектрометры рентгенофлуоресцентные мобильные, SpectroScout Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67359-17 02.05.2027 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTRO Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67372-17 02.05.2027 |
Спектрометры эмиссионные, SpectroCheck Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68346-17 15.08.2027 |
Спектрометры рентгенофлуоресцентные энергодисперсионные настольные, SPECTRO XEPOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69116-17 31.10.2027 |
Спектрометры оптические эмиссионные мобильные, SPECTROPORT Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71034-18 |
Спектрометр оптический эмиссионный с индуктивно связанной плазмой, SPECTRO ARCOS Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76502-19 28.10.2024 |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой, SPECTROGREEN Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77089-19 |
Спектрометр эмиссионный, SPECTROMAXx LMF15 Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80173-20 18.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTROCUBE Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80515-20 31.12.2025 |
Спектрометры рентгеновские флуоресцентные , SPECTRO MIDEX Фирма "Spectro Analytical Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Спектрометры рентгеновские флуоресцентные (SPECTRO MIDEX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 1 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры рентгеновские флуоресцентные (SPECTRO MIDEX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение для модификации | |
|
MIDEX MID04 |
MIDEX MID05 | |
|
Идентификационное наименование ПО |
XRF Analyzer Pro |
XLAB Pro |
|
Номер версии ПО, не ниже |
- |
5 |
|
Цифровой идентификатор ПО |
- |
- |
Конструкция спектрометров исключает возможность несанкционированного
влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгеновским флуоресцентным SPECTRO MIDEXТехническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 99-241-2020 «ГСИ. Спектрометры рентгеновские флуоресцентные SPECTRO MIDEX. Методика поверки», утвержденному УНИИМ -филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 05.10.2020 г.
Основные средства поверки:
-
- ГСО 10462-2014 (массовая доля магния 0,00474 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,00024 %, массовая доля кремния 0,99 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,04 %, массовая доля железа 0,090 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ±0,004 %);
-
- ГСО 1418-92П (массовая доля марганца 0,147 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ± 0,003 %; массовая доля алюминия 2,83 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ± 0,03 %).
-
- ГСО 3011-2002 (массовая доля железа 99,1 %, границы допускаемых значений абсолютной погрешности аттестованного значения при Р=0,95: ± 0,1 %.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
Фирма «Spectro Analytical Instruments GmbH», Германия.Boschtrasse 10 В-47533 Kleve Germany
Телефон: +49 2821 8922 102, факс: +49 2821 892 202. www.spectro.com.
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф 616 ИНН 6670040391 телефон/факс (343) 376-25-08, 376-25-75
Web-сайт: http://www.spectrots.ru/
E-mail: ural@spectro-ts.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru
Принцип действия спектрометра основан на регистрации рентгенофлуоресцентных спектров излучений, возникающих в измеряемом образце под действием излучения рентгеновской трубки спектрометра. Регистрация рентгеновского излучения осуществляется кремниевым дрейф-детектором (SDD).
Конструктивно спектрометр представляет собой настольный лабораторный прибор, который состоит из рентгеновской трубки, камеры проб со штативом, детектора и интерфейса для подключения персонального компьютера.
Спектрометр оснащается встроенной видеокамерой и лазерным указателем для выбора места анализа на испытуемом образце.
Управление спектрометром, выбор режимов измерения, контроль параметров, обработка и вывод результатов осуществляется с помощью управляющего компьютера со специализированным программным обеспечением.
Спектрометр выпускается в 2-х модификациях: MID04 и MID05 отличающихся комплектацией и исполнением корпуса. Модель MID05 может оснащаться моторизованным штативом и продувкой гелием для улучшения чувствительности по элементам от Na до Cl.
Опционально спектрометры могут оснащаться программно управляемыми коллиматорами для изменения пятна анализа.

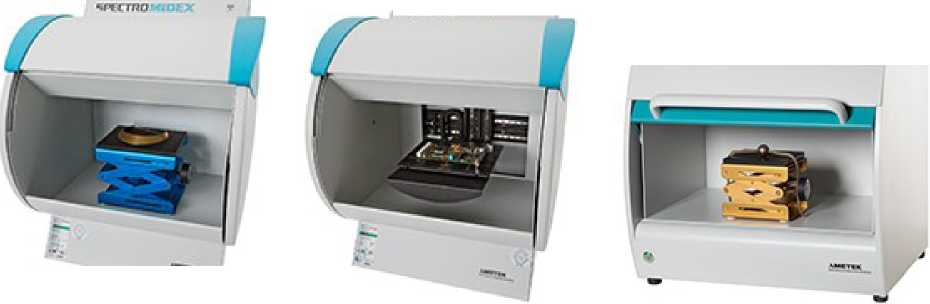

Общий вид модификаций спектрометра представлен на рисунках 1, 2 и 3.
■J’lUJ'/n' ггп: у. ч
Рисунок 3 - MIDEX MID05
Рисунок 1 - MIDEX MID04 с ручным штативом
Рисунок 2 - MIDEX MID04 с моторизованным штативом
Пломбировка спектрометров не предусмотрена.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой доли элементов, % |
от 0,001 до 99,9 |
|
Предел допускаемого относительного среднего | |
|
квадратического отклонения результатов измерений | |
|
массовой доли элементов, %, в поддиапазонах: | |
|
- от 0,001 до 0,1 включ.; |
10,0 |
|
- св. 0,1 до 1,0 включ.; |
5,0 |
|
- св. 1,0 до 99,9 включ. |
1,0 |
|
Пределы допускаемой относительной погрешности | |
|
измерений массовой доли элементов, %, в | |
|
поддиапазонах: | |
|
- от 0,001 до 0,1 включ.; |
± 30,0 |
|
- св. 0,1 до 1,0 включ.; |
± 10,0 |
|
- св. 1,0 до 99,9 включ. |
± 5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для модификации | |
|
MIDEX MID04 |
MIDEX MID05 | |
|
Рентгеновская трубка и генератор: - материал анода |
Mo |
Mo |
|
- макс. напряжение, кВ / мощность, Вт |
48/40 |
50/40 |
|
Размер пятна анализа, мм - стандартно |
1 |
1,2 |
|
- с управляемыми коллиматорами (опция) |
0,2; 0,5: 1; 3,3 |
0,2; 1; 1,2; 2; 4 |
|
- с управляемыми коллиматорами увеличенной дистанции (опция) |
0,25; 0,7; 1,2; 4,4 | |
|
Полупроводниковый SDD детектор: - разрешение на линии Mn K-a, не более, эВ |
150 |
135 |
|
- максимальная скорость счёта, импульсов в секунду |
250 000 |
1 000 000 |
|
Параметры электропитания: - напряжение, В |
220:33 | |
|
- частота, Гц |
50/60 | |
|
- максимальная мощность, Вт |
200 | |
|
- мощность в режиме ожидания, Вт |
70 | |
|
Габаритные размеры, мм, не более: В х Ш х Г |
750 х 580 х 670 |
540 х 555 х 470 |
|
Масса, кг, не более |
70 |
50 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +5 до +30 | |
|
- относительная влажность воздуха, % |
от 10 до 80 | |
