Номер по Госреестру СИ: 66777-17
66777-17 Датчики весоизмерительные цифровые сжатия
(PR6204)
Назначение средства измерений:
Датчики весоизмерительные цифровые сжатия PR6204 (далее - датчики)
предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой нормированный электрический измерительный сигнал.
Аналитический паспорт типа средства измерений
66777-17 — Датчики весоизмерительные цифровые сжатия
PR6204
Фирма "Sartorius Mechatronics T&H GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
9
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9ab3adbf-6b87-33ba-46d1-d74aad542d3e | 66777-17 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

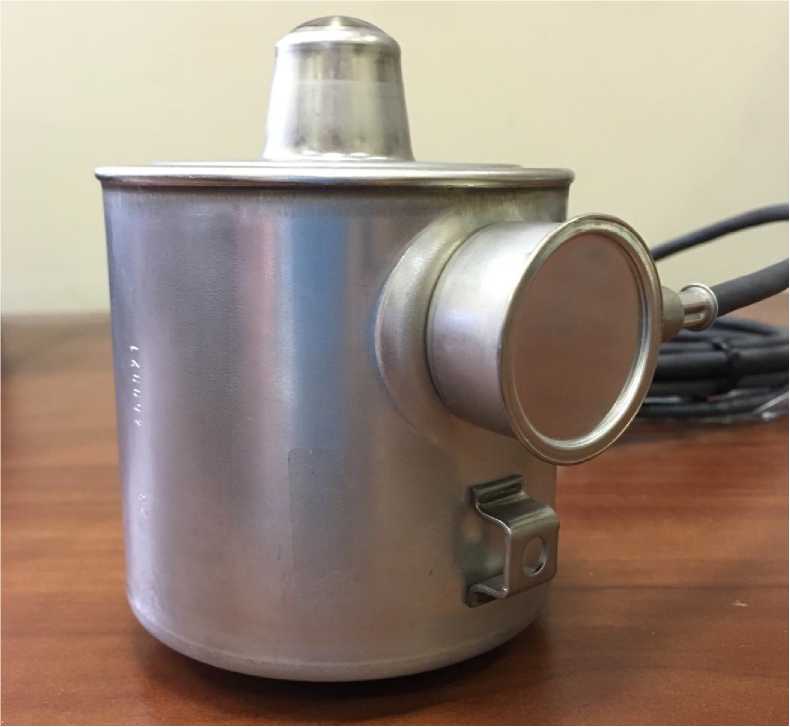

Внешний вид.
Датчики весоизмерительные цифровые сжатия
Рисунок № 1
Внешний вид.
Датчики весоизмерительные цифровые сжатия
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 27.02.2022
Номер записи - 158265
ID в реестре СИ - 380665
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Sartorius Mechatronics T&H GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№379 от 2017.02.27 Об утверждении типов СИ (76 позиций)
Наличие аналогов СИ: Датчики весоизмерительные цифровые сжатия (PR6204)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sartorius Mechatronics T&H GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48531-11 15.12.2016 |
Датчики весоизмерительные тензорезисторные, MP77 и PR6207 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48813-11 29.12.2016 |
Датчики весоизмерительные цифровые, PR6224 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48814-11 29.12.2016 |
Датчики весоизмерительные тензорезисторные, PR6201, PR6202, PR6211, PR6221 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48815-11 29.12.2016 |
Датчики весоизмерительные тензорезисторные, MP55, MP58, MP58T, MP70, MP71, MP72, MP79, MP79T Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48816-11 29.12.2016 |
Датчики весоизмерительные тензорезисторные, MP76, PR6246, PR6241 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49843-12 11.05.2017 |
Преобразователи весоизмерительные, PR 1710, PR 5210, PR 5220, PR 5230, MP 26 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49844-12 11.05.2017 |
Приборы весоизмерительные, PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
64611-16 13.07.2021 |
Индикаторы весоизмерительные, PR5900 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66777-17 27.02.2022 |
Датчики весоизмерительные цифровые сжатия, PR6204 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Датчики весоизмерительные цифровые сжатия (PR6204)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики весоизмерительные цифровые сжатия (PR6204)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В датчиках используется встроенное программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке и передаче измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование программного обеспечения |
Electronic load cell |
|
Номер версии (идентификационный номер) программного обеспечения |
1.00.04 |
|
Цифровой идентификатор программного обеспечения |
- |
|
Примечания: 1 Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1. | |
Идентификация программы: номер версии отображается на индикаторе. В меню индикатора необходимо последовательно выбрать «System information», «Show version». На табло отобразится номер версии программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным цифровым сжатия PR6204
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.
Техническая документация фирмы "Sartorius Mechatronics T&H GmbH", Германия.
Поверка
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013. Основные средства поверки:
для датчиков с числом поверочных интервалов nLC <3000 рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %;
для датчиков с числом поверочных интервалов nLC > 3000 ГПЭ единицы силы ГЭТ 32-2011 (5<540-6, е<140-5, Wa<5A0-6, Wb<6A0-6).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
Фирма «Sartorius Mechatronics T&H GmbH», Германия Адрес: Meiendorfer Str. 205, 22145 Hamburg, Germany Телефон: +49.40.67960.303, факс: +49.40.67960.383
Web-сайт: www.sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru; E-mail: info@vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке. Аналоговый электрический сигнал передается в аналого-цифровой преобразователь для преобразования.
Датчик состоит из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, элементов герметизации и аналого-цифрового преобразователя.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами и массой.
Рисунок 1 - Внешний вид датчиков
|
Туре |
PR6204/0.5t D1 |
Emax=0.5t |
|
Pendeo^ Process |
Bu=20...28VDC | |
|
12NC |
9405 204 01150 |
Pic =0.7 |
|
S/N |
469971 |
Y=5000 Cable=5m I |
|
Year |
2016 |
Sartorius Mechatronics TEtH GmbH
Рисунок 2 - Маркировка датчика
Пломбирование датчиков весоизмерительныхе цифровых сжатия PR6204 не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
D1 |
С3 |
C6 | |||
|
Класс точности по ГОСТ 8.631-2013 |
D |
С | |||
|
Максимальное число поверочных интервалов, Птах = Етах /п |
1000 |
3000 |
6000 | ||
|
Максимальная нагрузка, Етах, кг |
0,5 |
1; 2; 3; 5; 10; 12,5; 20; 25; 30; 50; 60 |
2 |
3; 5; 10; 12,5; 20; 25; 30; 50; 60 |
12,5; 20; 25; 30; 50; 60 |
|
Минимальная нагрузка, Етп, кг |
0 | ||||
|
Минимальный поверочный интервал, nmin, кг |
Е max /2500 |
Етах /5000 |
Етах /10000 |
Е тах /14000 |
Етах /20000 |
|
Доля от пределов допускаемой погрешности весов, pLC |
0,7 |
0,8 | |||
|
Значение поверочного интервала п, кг |
Emax / nmax | ||||
|
Невозврат выходного сигнала при возврате к минимальной нагрузке DR, выраженный через поверочный интервал v |
Етах /2000 |
Етах /6000 |
Етах /16000 | ||
|
Предельные значения температуры, °С |
от - 25 до + 55 |
от - 10 до + 40 | |||
|
Обозначение по влажности |
СН | ||||
|
Таблица 3 - Основные технические характе |
ристики | |
|
Наименование характеристики |
г |
Значение |
|
D1 |
С3 C6 | |
|
Напряжение питания, В |
от 20 до 28 | |
|
Средний срок службы, лет |
10 | |
|
Вероятность безотказной работы за 2000 ч |
0,9 | |
Таблица 4 - Пределы допускаемых погрешностей датчиков различных модификаций
|
Интервалы измерений |
Пределы допускаемой погрешности mpe |
|
до 500п включ. |
±0,35п |
|
св. 500п до 2000п включ. |
±0,70п |
|
св. 2000п |
±1,05п |
Таблица 5 - Максимальная нагрузка (Emax), габаритные размеры и масса датчиков
|
Максимальная нагрузка, Ешк, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | |
|
Диаметр |
Высота | ||
|
0,5; 1; 2 |
90 |
138,5 |
1,9 |
|
3; 5; |
2,0 | ||
|
10 |
2,5 | ||
|
12,5; 20; 25 |
4,0 | ||
|
30; 50; 60 |
4,2 | ||
