Номер по Госреестру СИ: 48815-11
48815-11 Датчики весоизмерительные тензорезисторные
(MP55, MP58, MP58T, MP70, MP71, MP72, MP79, MP79T)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные МР 55, MP 58, МР 58Т, МР 70, МР 71, МР 72, МР 79, МР 79Т (далее - датчики) предназначены для преобразования статической и медленно изменяющейся нагрузки в электрический сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 3
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 4
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 5
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на руководство по эксплуатации.
лист № 6 всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Датчики весоизмерительные тензорезисторные МР 55, MP 58, МР 58Т, МР 70, МР 71, МР 72, МР 79, МР 79Т. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным МР 55, MP 58, МР 58Т, МР 70, МР 71, МР 72, МР 79, МР 79Т
-
1. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
-
2. Международная рекомендация МОЗМ 60 (OIML R 60) «Метрологические требования к весоизмерительным датчикам»
-
3. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 48815-11 «Датчики весоизмерительные тензорезисторные МР 55, MP 58, МР 58Т, МР 70, МР 71, МР 72, МР 79, МР 79Т; PR 6201, PR 6202, PR 6211, PR 6221, PR 6224, PR 6251; МР 76, PR 6246, PR 6241 и MP 77, PR 6207 фирмы «Sartorius Mechatronics T&H GmbH», Германия. Методика поверки», утвержденному ГЦИ ФГУП «ВНИИМС».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Заявитель
Общество с ограниченной ответственностью «Сарторос» (ООО «Сарторос»), 107014, г. Москва, ул. Стромынка, 13.Тел/факс: +7 (495) 101-22-41.
e-mail: info@sartoros.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, 46.Тел./факс (495) 437-5577, 437-5666.
E-mail: office@vniims.ru
Конструктивно датчики относятся к датчикам консольного типа и состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных в мостовую схему. Внутренние полости датчика заполнены инертным газом.
Внешний вид датчиков показан на рисунках 1-6.
Рисунок 1 - Внешний вид датчика МР 70.
Рисунок 2 - Внешний вид датчика МР 71.

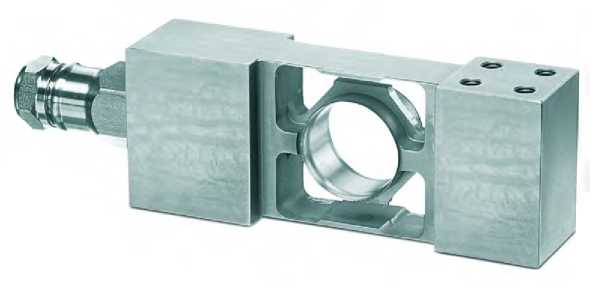

Рисунок 3 - Внешний вид датчика МР 55.
Рисунок 4 - Внешний вид датчиков МР 58 и МР 58Т.
Рисунок 5 - Внешний вид датчика МР 72.
Рисунок 6 - Внешний вид датчиков МР 79 и МР 79Т.
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и имеют следующее обозначение:
«Датчик весоизмерительный тензорезисторный X1 / X2 X3», где:
X1 - обозначение типа датчиков (МР 55, MP 58, МР 58Т, МР 70, МР 71, МР 72, МР 79 или МР 79Т);
Х2 - условное обозначение максимальной нагрузки, Emax;
X3 - условное обозначение класса точности датчиков (D1, C3 или С6) в соответствии с международной рекомендацией МОЗМ 60 (OIML R 60) «Метрологические требования к весоизмерительным датчикам»; индексы MR или MR+ означают, что датчики применимы при изготовлении многоинтервальных весов по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
1. Датчик........................................................................................................................1 шт.
-
2. Эксплуатационная документация ............................................................................1 экз.
-
3. Дополнительные аксессуары (по заказу)...........................................................1 компл.
-
4. Методика поверки ....................................................................................................1 экз.
датчиков приведены в таблицах 1 - 5.
Таблица 1
Техническая характеристика |
Модификации | |||
MP 55 |
МР 58, МР 58Т | |||
C3MR |
C3MR+ |
C4 |
C3 C3MR | |
Класс точности (приведен в соответствии международной рекомендацией МОЗМ 60 - OIML R 60)* |
C3 |
C4 |
С3 | |
Максимальное число поверочных интервалов, Птах (Emax/n) |
3000 |
4000 |
3000 | |
Максимальная нагрузка, Етах, т |
0,01; 0,02; 0,05; 0,1; 0,2 |
0,091; 0,227; 0,454; 1,134; 2,268 | ||
Минимальная нагрузка, Emin, т |
0 | |||
Значение поверочного интервала, п, кг |
F /п max max | |||
Наименьшее значение поверочного интервала, nmin |
Е / max 10000 |
Етах /20000 |
Е / Ет,,/6000 ц—0 | |
Номинальный относительный выходной сигнал при Етах, мВ/В |
2 | |||
Коэффициент распределения pLC |
0,7 | |||
Входное сопротивление, Ом |
1100±50 |
1100±50 | ||
Выходное сопротивление, Ом |
960±50 |
1000±2 | ||
Класс влагостойкости |
CH | |||
Диапазон рабочих температур, °С |
от -10 до +40 | |||
Напряжение питания, В |
5 ... 15 | |||
Г абаритные размеры, не более, мм |
122x48x30 |
137x30x30 |
Таблица 2
Техническая характеристика |
Модификации | |||||
МР 70 |
МР 71 | |||||
С3 MR |
С1 |
С3 |
С3 MR |
C4 |
C4 MR | |
Класс точности (приведен в соответствии международной рекомендацией МОЗМ 60 - OIML R 60)* |
С3 |
С1 |
С3 |
С4 | ||
Максимальное число поверочных интервалов, Птах (Етах/п) |
3000 |
1000 |
3000 |
4000 | ||
Максимальная нагрузка, Етах, т |
0,005; 0,01; 0,02; 0,03; 0,04 |
0,005; 0,01; 0,02; 0,03; 0,05; 0,1; 0,2 | ||||
Минимальная нагрузка, Emin, т |
0 | |||||
Значение поверочного интервала, п, кг |
F /п ■Lomax' А1тах | |||||
Наименьшее значение поверочного интервала, nmin |
Етах /12000 |
F max /5000 |
F max /10000 |
F max /15000 |
F max /10000 |
F max /15000 |
Номинальный относительный выходной сигнал при Етах, мВ/В |
2 | |||||
Коэффициент распределения pLC |
0,7 | |||||
Входное сопротивление, Ом |
413±20 | |||||
Выходное сопротивление, Ом |
380±25 |
350±25 | ||||
Класс влагостойкости |
CH | |||||
Диапазон рабочих температур, °С |
от -10 до +40 | |||||
Напряжение питания, В |
5 ... 15 |
Техническая характеристика |
Модификации | |
МР 70 |
МР 71 | |
С3 MR |
С1 С3 С3 MR C4 C4 MR | |
Габаритные размеры, не более, мм |
130x22x25,4 (Emax=0,005; 0,01 т); 130x22x30 |
150x40x20 (для Emax=0,005; 0,01; 0,02 и 0,03 т), 150x40x25,4 (для Emax=0,05; 0,1 и 0,2 т) |
Таблица 3
Техническая характеристика |
Модификации МР 79, МР 79Т | ||||||
С1 |
С3 MR |
С3 MR+ |
C4 (C4/C4MR для Emax = 5,099 т) |
C5 |
C6 | ||
Класс точности (приведен в соответствии международной рекомендацией МОЗМ 60 - OIML R 60)* |
С1 |
С3 |
С4 |
С5 |
С6 | ||
Максимальное число поверочных интервалов, Птах (Етах/п) |
1000 |
3000 |
4000 |
5000 |
6000 | ||
Максимальная нагрузка, Етах, т |
227, 454, 1134, 2268, 4536, 5099 |
1134, 2268, 4536, 5099 (Етах=5099 кг для С4 и C4MR | |||||
Минимальная нагрузка, Етт, т |
0 | ||||||
Значение поверочного интервала, п, кг |
Е /п max max | ||||||
Наименьшее значение поверочного интервала, nmin |
Етах=227, 484, 1134, 2288, 4638 кг |
Етах /5800 |
Е ,ax /11500 |
Етах /23000 | |||
Етах=5099 кг |
Етах /5100 |
Етах /11000 |
- |
- | |||
Номинальный относительный выходной сигнал при Етах, мВ/В |
2,0±0,002 | ||||||
Коэффициент распределения pLC |
0,7 | ||||||
Входное сопротивление, Ом |
1100±50 | ||||||
Выходное сопротивление, Ом |
1000±2 | ||||||
Класс влагостойкости |
CH | ||||||
Диапазон рабочих температур, °С |
от -10 до +40 | ||||||
Напряжение питания, В |
5 ... 15 | ||||||
Габаритные размеры, не более, мм: для Етах=227, 484, 1134, 2288 кг для Етах=4638 кг для Етах=5099 кг |
133,4x31x30 177,8x43,6x43 190x49x43 |
Таблица 4
Наименование характеристики |
Модификация МР 72 | |
С3 |
С3 MR | |
Класс точности (приведен в соответствии международной рекомендацией МОЗМ 60 - OIML R 60)* |
С3 | |
Максимальное число поверочных интервалов, птах (Етах/п) |
3000 | |
Максимальная нагрузка, Етах, т |
30, 50, 100, 200, 300, 500, 750 | |
Минимальная нагрузка, Ет;п, т |
0 | |
Наименьшее значение поверочного интервала, nmin |
Етах /7500 |
Етах /15000 |
Значение поверочного интервала, п, кг |
е /п ■^тах' А1тах | |
Номинальный относительный выходной сигнал при Етах, мВ/В |
2,0±0,2 | |
Коэффициент распределения pLC |
0,7 |
Наименование характеристики |
Модификация МР 72 | |
С3 |
С3 MR | |
Входное сопротивление, Ом |
410±20 | |
Выходное сопротивление, Ом |
350±25 | |
Класс влагостойкости |
CH | |
Диапазон рабочих температур, °С |
от -10 до +40 | |
Напряжение питания, В |
5 ... |
15 |
Г абаритные размеры, не более, мм |
188x62,3x63,5 |
Таблица 5
Техническая характеристика |
Значение характеристики |
Пределы допускаемой погрешности для класса точности С1, С3, С4 и С6 при первичной поверке (при инспекции в эксплуатации) или калибровке: до 500n вкл. |
±0,35n (±0,70n) |
св. 500n до 2000n вкл. |
±0,70n (±1,4n) |
св. 2000n |
±1,05n (±2,10n) |
Пределы допускаемого изменения значений входного сигнала, приведенные ко входу, при нагрузке, соответствующей Emin, после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей 90-100 % Еmax, кг |
±0,50n |
Пределы допускаемого изменения значений входного сигнала не нагруженного датчика, приведенные ко входу, при изменении температуры окружающего воздуха на каждые 5 °С, кг |
±0,70n |
Погрешность воспроизводимости ER, приведенная ко входу, при трех повторных нагружениях и разгружениях, кг, не более |
n |
Изменение значения выходного сигнала при воздействии постоянной нагрузки, составляющей 100% от Emax, кг, не более: в течение 30 мин |
0,70n |
за время между 20-й и 30-й мин нагружения |
0,15n |
Предельно допустимая нагрузка, % от Emax: для всех модификаций, кроме МР 55 |
150 |
для МР 55 |
200 |
Вероятность безотказной работы за 1000 ч |
0,92 |
* Примечание: Датчики имеют сертификаты соответствия требованиям международной рекоменда-
ции МОЗМ 60 (OIML R 60) на модификации:
МР 70 - № R60/2000-DE1-09.05 от 11.03.2009 г.,
МР 71 - № R60/2000-DE1-09.06 от 11.03.2009 г.,
МР 72 - № R60/2000-DE1-09.07 от 11.03.2009 г.,
МР 79, МР 79Т - № R60/2000-DE1-09.09 Revision 1 от 22.06.2010 г.;
а также сертификаты соответствия требованиям международной рекомендации МОЗМ 60 (OIML R 60), EN 45501 (1992), WELMEC 2.4 (2001) на модификации: МР 55 - № D09-04.19 от 12.07.2004 г., МР 58, MP 58T - № R09-04.20 от 13.07.2004 г., выданные национальным метрологическим физико-техническим федеральным ведомством Германии Physikalisch-Technische Bundesanstalt (РТВ).
