Номер по Госреестру СИ: 49844-12
49844-12 Приборы весоизмерительные
(PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713)
Назначение средства измерений:
Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713 (далее - приборы) предназначены для преобразования и измерения аналоговых выходных сигналов весоизмерительных тензорезисторных датчиков, отображения измерительной информации на встроенном цифровом табло и передачи этой информации периферийным устройствам.
Внешний вид.
Приборы весоизмерительные
Рисунок № 1
Внешний вид.
Приборы весоизмерительные
Рисунок № 2
Внешний вид.
Приборы весоизмерительные
Рисунок № 3
Внешний вид.
Приборы весоизмерительные
Рисунок № 4
Внешний вид.
Приборы весоизмерительные
Рисунок № 5
Внешний вид.
Приборы весоизмерительные
Рисунок № 6
Внешний вид.
Приборы весоизмерительные
Рисунок № 7
Внешний вид.
Приборы весоизмерительные
Рисунок № 8
Внешний вид.
Приборы весоизмерительные
Рисунок № 9
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным и полностью метрологически значимым.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки (рис. 7 - 9). ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Доступ к изменению настроек и данных измерений защищен паролем, а дата и время изменения параметров юстировки и настройки фиксируются в журнале событий весов. Эта информация может быть выведена на табло весов, а ее изменения извне невозможны. Таким образом, защита ПО, параметров юстировки и данных измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 3286-2010 соответствует уровню «А».
Идентификационным признаком ПО служит номер версии, который вызывается из меню прибора. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
__* |
__* |
rel.01.01 |
__* |
__* |
* Примечание - Идентификация программного обеспечения по идентификационному наименованию, цифровому идентификатору (контрольная сумма исполняемого кода) и алгоритму вычисления цифрового идентификатора не используется при идентификации встроенного ПО приборов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию и маркировочную табличку, расположенную на корпусе приборов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713
-
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется согласно документу МП 49844-12 «Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713 фирмы «Sartorius Mechatronics T&H Gmbh», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 03.04.2006 года.
Основные средства поверки:
- имитатор сигналов тензорезисторных силоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности ±1 мкВ;
- измеритель напряжения постоянного тока с пределами измерений 0-10 В, пределами допускаемой погрешности ±1 мкВ.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, 46.Тел./факс (495) 437-5577, 437-5666.
E-mail: office@vniims.ru
Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR5610/Х5, PR5710/Х6, PR 1713 согласно ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями в составе весов и весоизмерительных устройств и относятся к индикаторам (п.п. Т.2.2.2).
Приборы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, усилителя электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчики), аналого-цифрового преобразователя, процессора, программируемого ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов измерения.
Общий вид приборов приведен на рисунках 1 - 6.
Х1Р™ЛВ^
*
»
$rWp

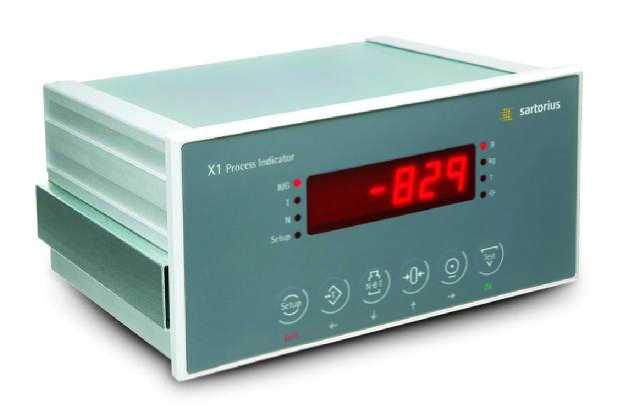

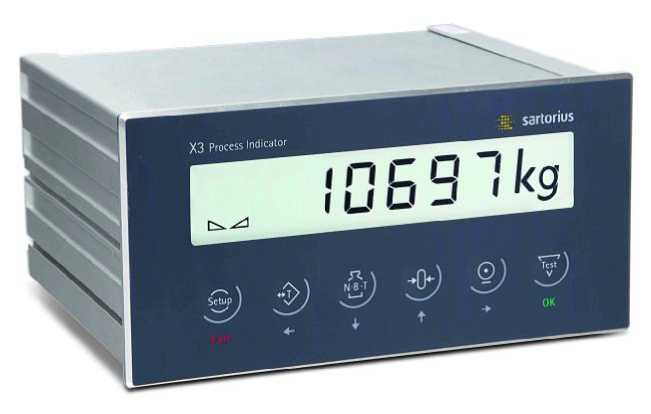

Рисунок 1 - Общий вид прибора PR 5301/X1
Рисунок 2 - Общий вид прибора PR 5410/X3

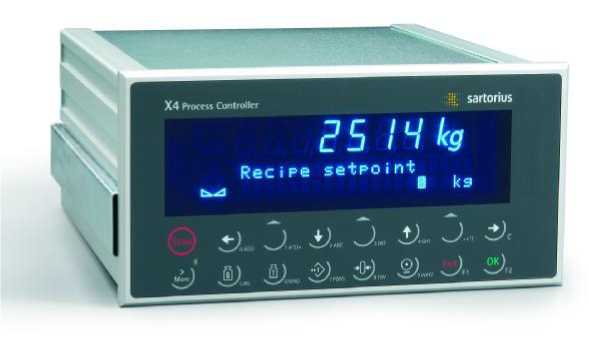

Рисунок 3 - Общий вид прибора PR 5510/Х4

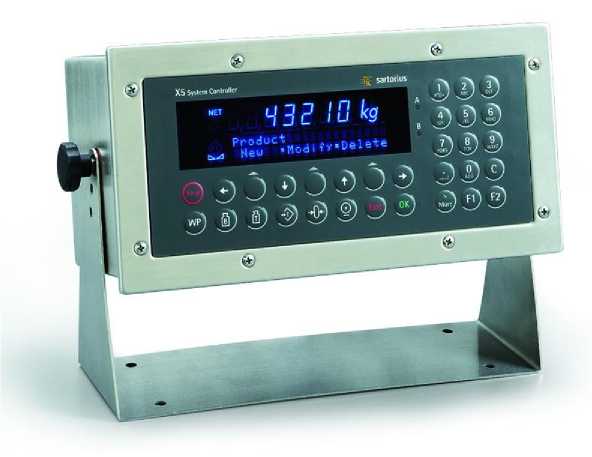

Рисунок 4 - Общий вид прибора PR 5610/Х5

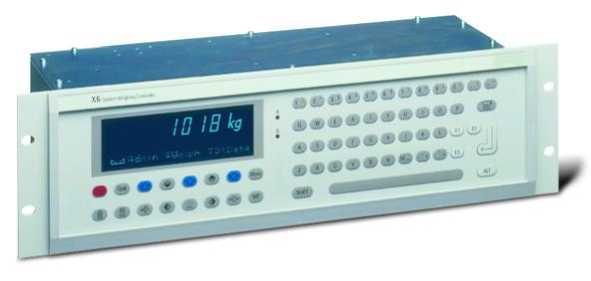

Рисунок 5 - Общий вид прибора PR 5710/Х6

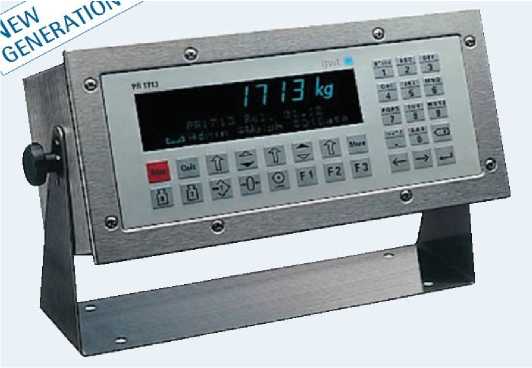

Рисунок 6 - Общий вид прибора PR 1713
Принцип действия приборов основан на основан на измерении сигнала от одного или нескольких аналоговых весоизмерительных тензорезисторных датчиков с последующим преобразованием аналоговых сигналов в цифровой код и выводе измерительной информации в единицах массы на цифровое встроенное табло.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
-
- прибор для работы в качестве индикатора для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство слежения за нулем (T.2.7.3);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);
-
- устройство выбора единиц измерений (2.1);
-
- показывающее устройство с расширением (4.4.3).
Знак поверки в виде наклейки наносится на корпус прибора на лицевую панель рядом с маркировочной табличкой.
Схема пломбировки приборов от несанкционированного доступа приведена на рисунках 7 - 9.
Место подключения датчиков
Маркировочная Клеймо Г од выпуска
табличка изготовителя

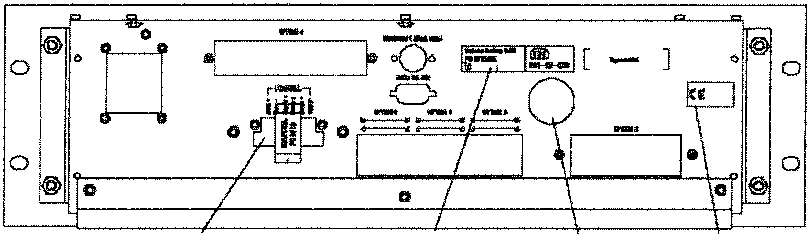

Рисунок 7 - Схема пломбировки прибора PR 5710/Х6 (место подключения датчиков)
Переключатель режима юстировки «CAL»
LOABCBLL

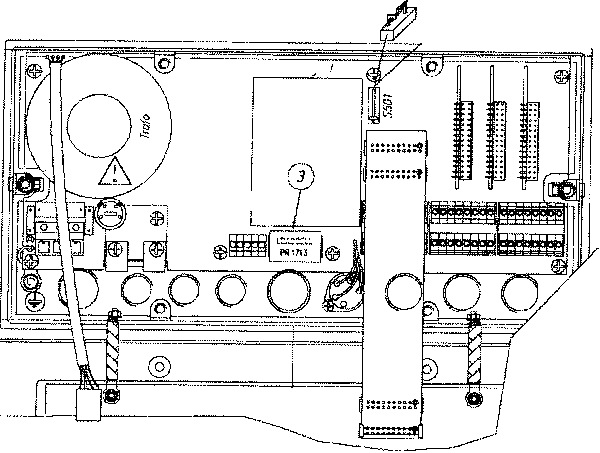

Рисунок 8 - Схема пломбировки приборов PR 1713 и PR 5610/Х5 (переключатель юстировки «CAL»)

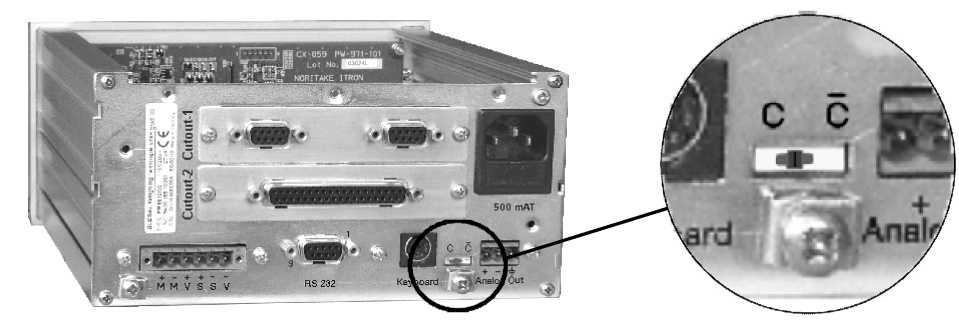

Рисунок 9 - Схема пломбировки приборов PR 5301/Х1, PR 5410/Х3, PR 5510/Х4 (переключатель юстировки «C»)
лист № 5 всего листов 8
-
1. Прибор .......................................................................................................................1 шт.
-
2. Эксплуатационная документация ...........................................................................1 экз.
-
3. Методика поверки ....................................................................................................1 экз.
приборов приведены в таблицах 2-3. Таблица 2
Характеристики |
Модификации устройств | |
PR 5301/Х1 |
PR 5410/Х3 | |
Класс точности по ГОСТ Р 53228-2008 |
Ш |
ш |
Максимальное число поверочных делений (ni), не более: для однодиапазонных приборов |
7500 |
10000 |
для многодиапазонных |
6000 |
6000 |
для многоинтервальных приборов |
3000 |
3000 |
Напряжение питания весоизмерительного датчика (Uexc), В |
12 |
12 |
Минимальное входное напряжение прибора (Umin), В |
0 |
0 |
Характеристики |
Модификации устройств | |
PR 5301/Х1 |
PR 5410/Х3 | |
Минимальное входное напряжение, приходящееся на поверочное деление (Д Umin), мкВ: для однодиапазонных приборов для многодиапазонных и многоинтервальных приборов |
0,5 |
0,5 |
Минимальное и максимальное полные сопротивления весоизмерительного датчика (RLmin ... RLmax), Ом |
75.2000 |
75.2000 |
Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) |
0,5 |
0,5 |
Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A)max, м/мм2 |
100 |
100 |
Диапазон температур (от Tmin до Tmax), °С |
от -10 до +40 |
от -10 до +40 |
Г абаритные размеры, мм |
192x96x208 |
192x96x150 |
Масса, не более, г |
2,5 |
2,3 |
Кабельное соединение с весоизмерительным датчиком |
6 проводов | |
Электрическое питание от сети переменного тока: | ||
напряжение питания, В |
от 93, 5 до 253 | |
частота, Гц |
48. |
.62 |
Таблица 3
Характеристики |
Модификации устройств | |||
PR 5510/Х4 |
PR 5610/Х5 |
PR 5710/Х6 |
PR 1713 | |
Класс точности по ГОСТ Р 53228 2008 |
Ш |
Ш |
Ш |
Ш |
Максимальное число поверочных делений (ni), не более: для однодиапазонных приборов для многодиапазонных и многоинтервальных приборов |
6000 3000 |
5000 3000 |
5000 3000 |
5000 3000 |
Напряжение питания весоизмерительного датчика (Uexc), В |
12 |
12 |
12/20 |
12 |
Минимальное входное напряжение прибора (Umin), В |
0 |
0 |
0 |
0 |
Минимальное входное напряжение, приходящееся на поверочное деление (Д Umin), мкВ: для однодиапазонных приборов для многодиапазонных и многоинтервальных приборов |
0,5 |
0,5 |
0,5 |
0,5 |
Минимальное и максимальное полные сопротивления весоизмерительного датчика (RLmin ■■■ -RLmax) Ом |
75.1500 |
75.1500 |
75.1500 |
75.1500 |
Доля предела допускаемой погрешности прибора от предела допускаемой погрешности весов в сборе (pind) |
0,5 |
0,5 |
0,5 |
0,5 |
Характеристики |
Модификации устройств | |||
PR 5510/Х4 |
PR 5610/Х5 |
PR 5710/Х6 |
PR 1713 | |
Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A)max, м/мм2 |
666 |
666 |
666 |
666 |
Диапазон температур (от Tmin до Tmax), °С |
от -10 до +40 |
от -10 до +40 |
от -10 до +40 |
от -10 до +40 |
Габаритные размеры, мм |
192x229x96 |
288x135x144 |
483x133x156 |
288x144x 135 |
Масса, не более, г |
2,2 |
3,5 |
4,7 |
3,5 |
Кабельное соединение с весоизмерительным датчиком |
6 проводов | |||
Электрическое питание от сети переменного тока: напряжение питания, В частота, Гц |
от 93, 5 до 253 48...62 |
