Сведения о средстве измерений: 49843-12 Преобразователи весоизмерительные

Номер по Госреестру СИ: 49843-12
49843-12 Преобразователи весоизмерительные
(PR 1710, PR 5210, PR 5220, PR 5230, MP 26)

Назначение средства измерений:
Преобразователи весоизмерительные моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26 предназначены для преобразования и измерения аналоговых выходных сигналов весоизмерительных тензорезисторных датчиков, и передачи этой информации по различным интерфейсам на внешние периферийные электронные устройства.

Внешний вид. Преобразователи весоизмерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 1

Внешний вид. Преобразователи весоизмерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 2

Внешний вид. Преобразователи весоизмерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 3

Внешний вид. Преобразователи весоизмерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 4

Внешний вид. Преобразователи весоизмерительные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 5

Внешний вид. Преобразователи весоизмерительные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 6

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 7

Внешний вид. Преобразователи весоизмерительные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Преобразователи весоизмерительные
Рисунок № 8

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 11.05.2017
Номер записи - 139161
ID в реестре СИ - 361561
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Преобразователь весовой PR 5210/11, PR 5230,

Производитель

Изготовитель - Фирма "Sartorius Mechatronics T&H GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 366 дн.

Приказы РСТ, где упоминается данный тип СИ

№41 от 2018.01.15 О продлении срока действия свидетельств об утверждении типа средств измерений

Наличие аналогов СИ: Преобразователи весоизмерительные (PR 1710, PR 5210, PR 5220, PR 5230, MP 26)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
49843-12 Преобразователи весоизмерительные (PR 1710, PR 5210, PR 5220, PR 5230, MP 26) Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	56645-14 Средства программно-технические на базе модулей (ТПТС-НТ (средства) ТПТС55 (модули)) ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА) (РОССИЯ г.Москва)
49843-12 Преобразователи весоизмерительные (PR 1710, PR 5210, PR 5220, PR 5230, MP 26) Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	56674-14 Преобразователи весоизмерительные вторичные (Ньютон) ООО Инжиниринговая компания "ВЕСКОМ" (РОССИЯ г.Челябинск)

Все средства измерений ООО Инжиниринговая компания "ВЕСКОМ"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
48531-11 15.12.2016	Датчики весоизмерительные тензорезисторные, MP77 и PR6207 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год
48813-11 29.12.2016	Датчики весоизмерительные цифровые, PR6224 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год
48814-11 29.12.2016	Датчики весоизмерительные тензорезисторные, PR6201, PR6202, PR6211, PR6221 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год
48815-11 29.12.2016	Датчики весоизмерительные тензорезисторные, MP55, MP58, MP58T, MP70, MP71, MP72, MP79, MP79T Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год
48816-11 29.12.2016	Датчики весоизмерительные тензорезисторные, MP76, PR6246, PR6241 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год
49843-12 11.05.2017	Преобразователи весоизмерительные, PR 1710, PR 5210, PR 5220, PR 5230, MP 26 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год
49844-12 11.05.2017	Приборы весоизмерительные, PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год
64611-16 13.07.2021	Индикаторы весоизмерительные, PR5900 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
66777-17 27.02.2022	Датчики весоизмерительные цифровые сжатия, PR6204 Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )	ОТ	1 год

V_28 Дерево связей организации за все время

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи весоизмерительные вторичные (Ньютон)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "КОМИ ЦСМ" (RA.RU.311490)	РСТ	Преобразователь весовой PR 5210/11	1		0	0	0	0	0	0
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462)	РСТ	PR 5230	2		0	2	0	2	0	2

Стоимость поверки Преобразователи весоизмерительные вторичные (Ньютон)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

Знак утверждения типа наносится на устройство и на эксплуатационную документацию типографским способом.

Сведения о методиках измерений

Нормативные и технические документы

Поверка

осуществляется в соответствии с документом МП 49843-12 «Преобразователи весоизмерительные моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26 фирмы «Sartorius Mechatronics T&H GmbH», Германия. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» и входящим в комплект эксплуатационной документации.

Основные средства поверки:

- имитатор сигналов тензорезисторных весоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности не более ±1 мкВ;

- измеритель напряжения постоянного тока с пределами измерений 0-10 В, пределами допускаемой погрешности ±1 мкВ;

Изготовитель

Фирма «Sartorius Mechatronics T&H GmbH», Германия
Meiendorfer Strasse 205, 221 45 Hamburg, Germany
Тел.: +49 (40) 67960303, Факс: +49 (40) 67960383.

Заявитель

Общество с ограниченной ответственностью «Сарторос» (ООО «Сарторос»)
107014, Россия, г. Москва, ул. Стромынка, 13
Тел/Факс: +7 (495) 101-22-41

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, 46.
Тел./факс (495) 437-5577, 437-5666.
E-mail: office@vniims.ru

Преобразователи весоизмерительные моделей PR 1710, PR 5210, PR 5220, PR 5230, MP 26 согласно ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания», п.п. Т.2.2.2, являются модулями в составе весов и относятся к устройствам обработки аналоговых данных (далее - устройства).

Устройства выполнены в отдельном корпусе и состоят из стабилизированного источника питания весоизмерительных тензорезисторных датчиков (далее - датчики), усилителя электрических сигналов датчиков, аналого-цифрового преобразователя (АЦП) и интерфейсов передачи измерительной информации на внешние периферийные электронные устройства. Внешний вид устройств показан на рисунках 1-5.

Внешний вид. Преобразователи весоизмерительные вторичные (Ньютон), http://oei-analitika.ru

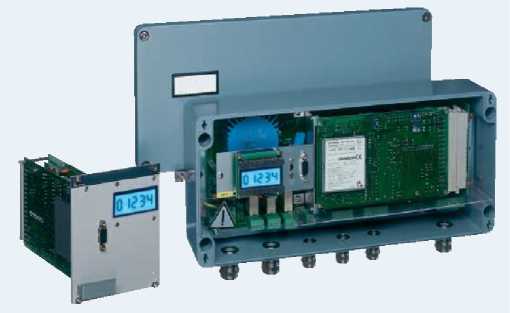

Рисунок 1 - Внешний вид устройства PR 1710.

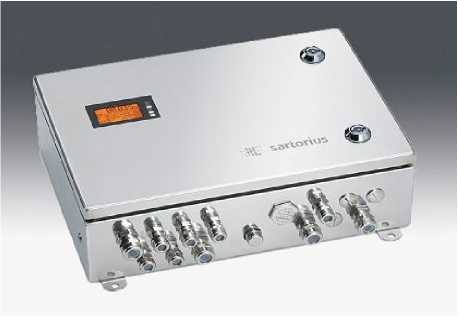

Рисунок 2 - Внешний вид устройства PR 5230.

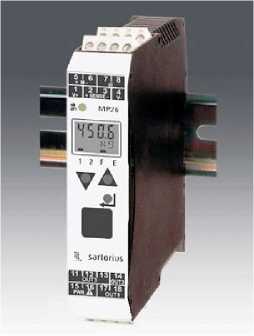

Рисунок 3 - Внешний вид устройства МР 26.

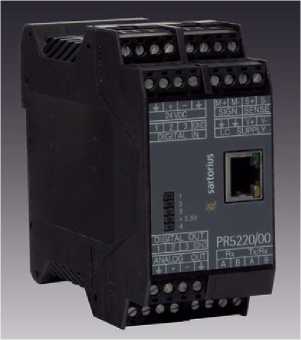

Рисунок 4 - Внешний вид устройства PR 5220.

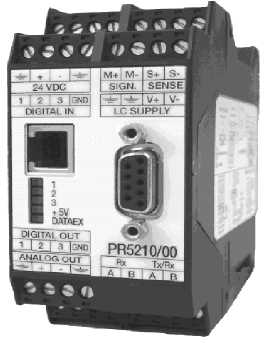

Рисунок 5 - Внешний вид устройства PR 5210.

Принцип действия устройств основан на измерении сигнала от одного или нескольких аналоговых датчиков с последующим преобразованием этих сигналов в цифровой код без отображения результата взвешивания. Далее, результат измерения в цифровой форме передается через интерфейсы цифровым устройствам (например, показывающий цифровой терминал PR 1628 фирмы «Sartorius Mechatronics T&H GmbH», Германия) и внешним периферийным электронным устройствам.

Модели устройств отличаются исполнением корпуса и способом установки. Модификации устройств изготавливают с различными вариантами интерфейсов и комбинаций из них (RS232, RS422, RS485, аналоговые входы и выходы 0/4...20/24 мА, Ethernet, шина CAN, PROFIBUS, цифровое устройство ввода/вывода и т.д. - все варианты интерфейсов

соответствуют требованиям п.п. 5.3.6.1 ГОСТ Р 53228-2008 и не требуют защиты), которые имеют обозначение вида XX XX(XX) / YY, где:

XX XXXX - вариант модели устройства (PR 1710, PR 5210, PR 5220, PR 5230 или MP 26);

YY - модификация устройства с различными вариантами интерфейсов и комбинаций из них (00, 02 и т.п.).

Знак поверки в виде наклейки наносится на корпус устройства сбоку, рядом с маркировочной табличкой.

Схема пломбировки устройств от несанкционированного доступа приведена на

рисунках 6 и 7.

Место

открывания

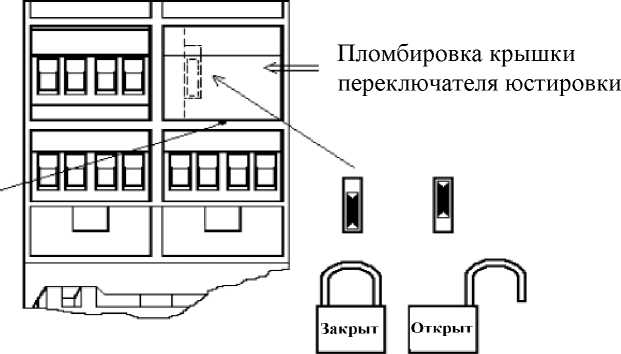

Рисунок 6 - Схема пломбировки устройств PR 5210, PR 5220 и МР 26 (переключатель юстировки)

Доступ открыт

Доступ закрыт

Положение переключателя

юстировки:

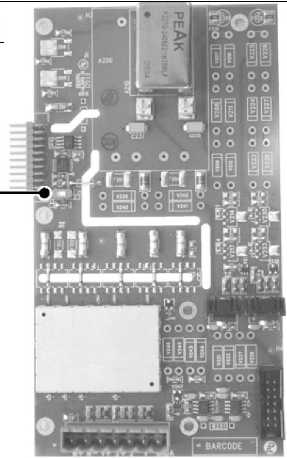

Рисунок 7 - Схема пломбировки устройств PR1710 и PR 5230 (переключатель юстировки внутри корпуса устройств)

лист 4 всего листов 5

1. Устройства обработки аналоговых данных ....................................................................1 шт.
2. Эксплуатационная документация ....................................................................................1 экз.
3. Методика поверки .............................................................................................................1 экз.

устройств приведены в таблице 1. Таблица 1

Класс точности по ГОСТ Р 53228-2008	Ш
Максимальное число поверочных делений (n_ind), не более	6000
Напряжение питания весоизмерительного датчика (U_exc), В	6
Минимальное входное напряжение устройства (U_mi_n), В	0
Минимальное входное напряжение, приходящееся на поверочное деление (Д Umin), мкВ: для однодиапазонных устройств для многодиапазонных и многоинтервальных устройств	0,5
Минимальное и максимальное полные сопротивления весоизмерительного датчика (^Lmin ••. ^Lmax), Ом	75.2000
Доля предела допускаемой погрешности устройства от предела допускаемой погрешности весов в сборе (p_ind)	0,5
Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A)_max, м/мм²	666
Диапазон температур (от T_min до T_max), °С	от -10 до +40
Г абаритные размеры, не более, мм	192x229x96
Масса, не более, г	500
Кабельное соединение с весоизмерительным датчиком	6 проводов
Электрическое питание от сети переменного тока: напряжение питания, В частота, Гц	от 93, 5 до 253 48.62
