Сведения о средстве измерений: 64611-16 Индикаторы весоизмерительные

Номер по Госреестру СИ: 64611-16
64611-16 Индикаторы весоизмерительные
(PR5900)

Назначение средства измерений:
Индикаторы весоизмерительные PR5900 (далее - индикаторы) предназначены для измерений и преобразования аналогового сигнала весоизмерительных тензорезисторных датчиков в цифровую форму.

сертификация программного обеспечения
Внешний вид. Индикаторы весоизмерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Индикаторы весоизмерительные
Рисунок № 1
Внешний вид. Индикаторы весоизмерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Индикаторы весоизмерительные
Рисунок № 2
Внешний вид. Индикаторы весоизмерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Индикаторы весоизмерительные
Рисунок № 3

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 13.07.2021
Номер записи - 155901
ID в реестре СИ - 378301
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Sartorius Mechatronics T&H GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1015 от 2016.07.13 Об утверждении типов средств измерений

Наличие аналогов СИ: Индикаторы весоизмерительные (PR5900)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Sartorius Mechatronics T&H GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48531-11
15.12.2016
Датчики весоизмерительные тензорезисторные, MP77 и PR6207
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год
48813-11
29.12.2016
Датчики весоизмерительные цифровые, PR6224
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год
48814-11
29.12.2016
Датчики весоизмерительные тензорезисторные, PR6201, PR6202, PR6211, PR6221
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год
48815-11
29.12.2016
Датчики весоизмерительные тензорезисторные, MP55, MP58, MP58T, MP70, MP71, MP72, MP79, MP79T
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год
48816-11
29.12.2016
Датчики весоизмерительные тензорезисторные, MP76, PR6246, PR6241
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год
49843-12
11.05.2017
Преобразователи весоизмерительные, PR 1710, PR 5210, PR 5220, PR 5230, MP 26
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год
49844-12
11.05.2017
Приборы весоизмерительные, PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год
64611-16
13.07.2021
Индикаторы весоизмерительные, PR5900
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
66777-17
27.02.2022
Датчики весоизмерительные цифровые сжатия, PR6204
Фирма "Sartorius Mechatronics T&H GmbH" (ГЕРМАНИЯ )
ОТ
1 год

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Индикаторы весоизмерительные (PR5900)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Индикаторы весоизмерительные (PR5900)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

В индикаторах используется встроенное программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 2).

Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значения

Идентификационное наименование программного обеспечения

PR5900 BIOS

PR5900 Firmware

Номер версии (идентификационный номер) программного обеспечения

хх.хх.хх-Е01

уу.уу.уу-Е01

Цифровой идентификатор программного обеспечения

-

-

Примечания:

  • 1 «хх.хх.хх» и «уу.уу.уу» дата выпуска и создания программного обеспечения.

  • 2 Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1.

Идентификация программы: в меню индикатора необходимо последовательно выбрать «System information», «Show version». На табло отобразится номер версии программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении наклейку, закрепленную на корпусе индикаторов, фотохимическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Индикаторы весоизмерительные PR5900. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к индикаторам весоизмерительным PR5900

  • 1. ГОСТ OIML R 76 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

  • 2. ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

  • 3. Техническая документация фирмы изготовителя.

Поверка

Поверка

осуществляется по документу МП 2301-285-2016 «Индикаторы весоизмерительные PR5900. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11.01.2016 г.

Основные средства поверки: имитатор весоизмерительного датчика с пределами допускаемой погрешности ±0,005% (например: калибратор К3607, производства фирмы «Hottinger Baldwin Messtechink Gmbh», Германия).

Знак поверки наносится в руководство по эксплуатации.


Изготовитель

Фирма «Sartorius Mechatronics T&H GmbH», Германия
Адрес: Meiendorfer Str. 205, 22145 Hamburg, Germany

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru

Индикаторы обеспечивают питание тензорезисторного моста весоизмерительных тен-зорезисторных датчиков и вычисляют отношение напряжения измерительной диагонали к напряжению питания. Результат преобразования отображается в цифровой форме на табло в условных единицах.

При применении в весах индикатор обеспечивает отображение результата взвешивания в единицах массы.

Индикаторы выполнены в отдельном корпусе и состоят из источника питания, усилителя электрических сигналов весоизмерительных датчиков, аналого-цифрового преобразователя, процессора, программного ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов.

Индикаторы согласно ГОСТ OIML R 76 «Весы автоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия класса точности III и IIII по ГОСТ OIML R 76.

Индикаторы могут применяться в многоинтервальных или многодиапазонных весах.

Индикаторы имеют последовательные интерфейсы RS232, RS485, USB, Ethernet, разъем SD.

В индикаторах предусмотрены следующие устройства и функции:

  • - полуавтоматическое устройство установки нуля;

  • - устройство слежения за нулем;

  • - устройство индикации отклонения от нуля;

  • - полуавтоматическое устройство уравновешивания тары;

  • - индикация значения массы брутто во время работы устройства тарирования;

  • - звуковой сигнал при обнаружении промаха;

  • - показывающее устройство с расширением;

  • - запоминающее устройство;

  • - устройство выбора (включения) различных грузоприемных и/или грузопередающих устройств и различных весоизмерительных устройств.

Варианты исполнения индикаторов приведены на рисунке 1.

Индикаторы имеют обозначение PR5900/ХХ, где

PR5900 - обозначение типа;

ХХ - варианты исполнения индикаторов по внутреннему классификатору фирмы «Sartorius Mechatronics T&H GmbH».

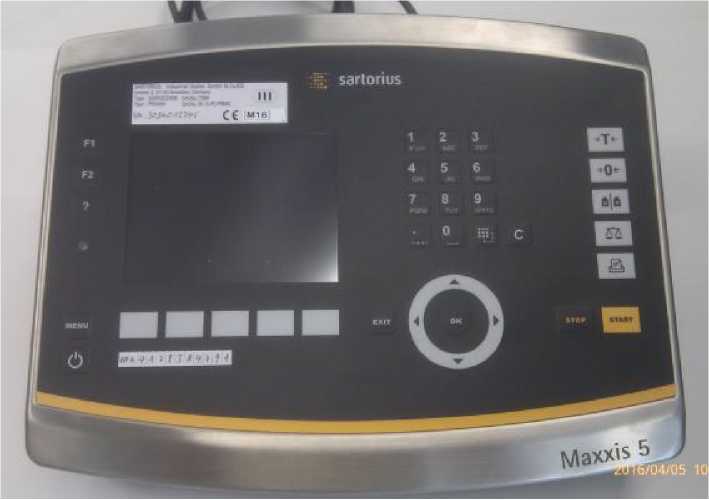

Внешний вид. Индикаторы весоизмерительные (PR5900), http://oei-analitika.ru

Встраиваемый

Настенный

Настольный

Внешний вид. Индикаторы весоизмерительные (PR5900), http://oei-analitika.ru

Внешний вид лицевой панели

Рисунок 1 - Общий вид индикаторов весоизмерительных PR5900

В индикаторах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи:

- переключателя , расположенного внутри корпуса индикатора . Доступ к переключателю защищен разрушаемой наклейкой (Рисунок 2);

- программного несбрасываемого счетчика, показания которого изменяются автоматически при каждом входе в программу юстировки и записываются в память индикатора.

Внешний вид. Индикаторы весоизмерительные (PR5900), http://oei-analitika.ru

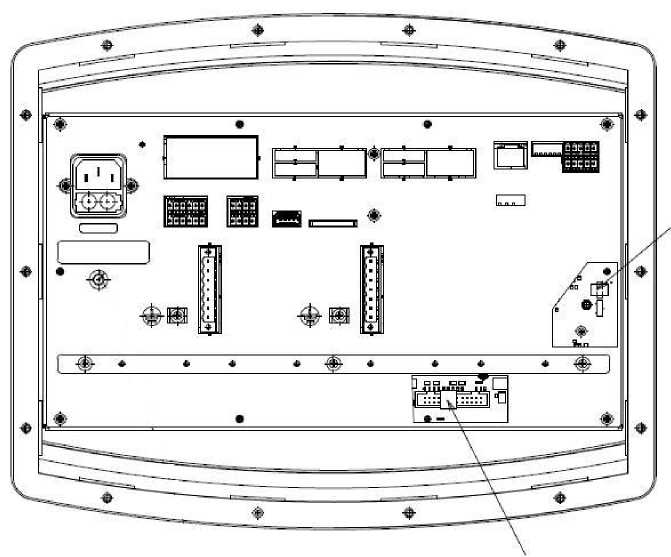

Разрушаемая наклейка

Разрушаемая наклейка

Рисунок 2 - Схема пломбировки от несанкционированного доступа индикаторов весоизмерительных PR5900

Процедура проверки показания счетчика: для просмотра показаний счетчика (кода юстировки) необходимо войти в меню «System information», выбрать пункт «Show calibration check numbers».

Маркировка индикаторов производится на фирменной наклейке, закрепленной на корпусе индикаторов и разрушаемой при удалении, на которой нанесено:

  • - наименование предприятия-изготовителя;

  • - обозначение индикатора;

  • - серийный номер;

  • - класс точности;

  • - параметры питания;

-предельные значения температуры;

  • - знак соответствия требованиям основных директив EC;

  • - знак утверждения типа.


  • 1 Индикатор                                                                      -1 шт.

  • 2 Руководство по эксплуатации                                                      - 1 экз.

  • 3 Методика поверки МП 2301-285-2016                                            - 1 экз.


приведены в таблице 2.

Таблица 2

Название метрологических и технических характеристик

Значение метрологических и технических характеристик

Класс точности по ГОСТ OIML R 76-2011

III

IIII

Доля от пределов допускаемой погрешности весов (Pi)

0,5

Максимальное число поверочных интервалов индикатора (nind)

6000

1000

Предельные значения температуры, °С, (Tmin, Tmax)

минус 10, плюс 40

Напряжение питания весоизмерительного датчика, (Uexe), В:

±6

Минимальное входное напряжение индикатора (Umin), мВ

0

Максимальное входное напряжение индикатора (Umax), мВ

36

Минимальное входное напряжение, приходящееся на один поверочный интервал (Aumin), мкВ

0,8

Минимальное напряжение для индикатора в диапазоне измерений (UMRmin), мВ

0

Максимальное напряжение для индикатора в диапазоне измерений (UMRmax), мВ

36

Минимальное полное сопротивление весоизмерительного датчика (Rima), Ом

75

Максимальное полное сопротивление весоизмерительного датчика (RLmax), Ом

1200

Продолжение таблицы 2

Название метрологических и технических характеристик

Значение метрологических и технических характеристик

Кабельное соединение

6 проводов

Максимальное значение отношения длины кабеля к поперечному сечению провода при подключении аналоговых весоизмерительных датчиков, (L/A)max, М/ММ2

666 м/мм2

при минимальном сечение 0,2 мм2

Напряжение питания индикатора от сети переменного тока, В

От 115 до 230

Частота питания, Гц

50/60

Питание индикатора от аккумулятора, В

24

Потребляемая мощность, Вт

15

Вероятность безотказной работы за 2000 ч

0,95

Средний срок службы, лет

6

Г абаритные размеры индикатора (ширина, высота, глубина), мм, не более

145, 150, 145

Масса индикатора, кг, не более

5


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
