Номер по Госреестру СИ: 48531-11
48531-11 Датчики весоизмерительные тензорезисторные
(MP77 и PR6207)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные MP 77 и PR 6207 (далее - датчики) предназначены для преобразования статической и медленно изменяющейся нагрузки в электрический сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Датчики весоизмерительные тензорезисторные MP 77, PR 6207. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным МР 77 и PR 6207-
1. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
-
2. Международная рекомендация МОЗМ 60 (OIML R 60) «Метрологические требования к весоизмерительным датчикам»
-
3. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 48531-11 «Датчики весоизмерительные тензорезисторные МР 55, MP 58, МР 58Т, МР 70, МР 71, МР 72, МР 79, МР 79Т; PR 6201, PR 6202, PR 6211, PR 6221, PR 6224, PR 6251; МР 76, PR 6246, PR 6241 и MP 77, PR 6207 фирмы «Sartorius Mechatron-ics T&H GmbH», Германия. Методика поверки», утвержденному ГЦИ ФГУП «ВНИИМС».
Основные средства поверки:
-
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
-
- вольтметр или компаратор напряжений класса точности 0,005.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, 46.Тел./факс (495) 437-5577, 437-5666.
E-mail: office@vniims.ru
Конструктивно датчики относятся к датчикам консольного типа и состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных в мостовую схему. Внутренние полости датчика заполнены инертным газом.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и имеют следующее обозначение:
«Датчик весоизмерительный тензорезисторный X1 X2», где:
X1 - обозначение типа датчиков (MP 77 или PR 6207);
X2 - условное обозначение класса точности датчиков (D1, C1 или С3) в соответствии с международной рекомендацией МОЗМ 60 (OIML R 60) «Метрологические требования к весоизмерительным датчикам»; индексы MR или MR+ означают, что датчики применимы при изготовлении многоинтервальных весов по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

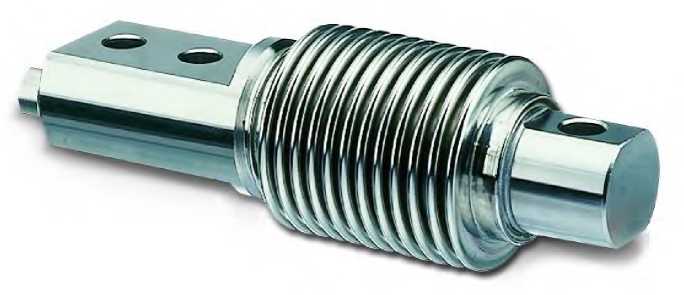

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Внешний вид датчиков МР 77 и PR6207.
-
1. Датчик........................................................................................................................1 шт.
-
2. Эксплуатационная документация.............................................................................1 экз.
-
3. Дополнительные аксессуары (по заказу)...........................................................1 компл.
-
4. Методика поверки.....................................................................................................1 экз.
датчиков приведены в таблицах 1 и 2. Таблица 1
Техническая характеристика |
Модификации | |||
МР 77 |
PR6207 | |||
C1 |
C3 MR C3 MR+ |
D1 |
C3 | |
Класс точности (приведен в соответствии международной рекомендацией МОЗМ 60 - OIML |
С1 |
С3 |
D1 |
C3 |
Техническая характеристика |
Модификации | ||||
МР 77 |
PR6207 | ||||
C1 |
C3 MR |
C3 MR+ |
D1 |
C3 | |
R 60)* | |||||
Максимальное число поверочных интервалов, nmax (Emax/n) |
1000 |
3000 |
1000 |
3000 | |
Максимальная нагрузка, Emax, т |
0,01; 0,02; 0,05; 0,1; 0,2; 0,25; 0,5 |
0,01; 0,02; 0,05; 0,1; 0,2 | |||
Минимальная нагрузка, Emin, т |
0 | ||||
Наименьшее значение поверочного интервала, nmin |
Етах /5000 |
Emax /10000 |
Emax /12000 |
Emax /2778 |
Emax /6000 |
Значение поверочного интервала, n, кг |
Е /п max max | ||||
Номинальный относительный выходной сигнал при Етах, мВ/В |
2,0±0,002 |
2 | |||
Коэффициент распределения pLC |
0,7 | ||||
Входное сопротивление, Ом |
380±10 |
350 ... 480 | |||
Выходное сопротивление, Ом |
350±3 |
356±0,2 |
356±0,12 | ||
Класс влагостойкости |
CH | ||||
Диапазон рабочих температур, °С |
от - 10 до + 40 | ||||
Напряжение питания, В |
5 ... 15 |
4 ... 10 | |||
Габаритные размеры, не более, мм |
041x120 |
Таблица 2
Техническая характеристика |
Значение характеристики |
Пределы допускаемой погрешности для класса точности D1 при первичной поверке (при инспекции в эксплуатации) или калибровке: до 50n вкл. св. 50n до 200n вкл. св. 200n |
±0,35n (±0,70n) ±0,70n (±1,4n) ±1,05n (±2,10n) |
Пределы допускаемой погрешности для класса точности С1 и С3 при первичной поверке (при инспекции в эксплуатации) или калибровке: до 500n вкл. св. 500n до 2000n вкл. св. 2000n |
±0,35n (±0,70n) ±0,70n (±1,4n) ±1,05n (±2,10n) |
Пределы допускаемого изменения значений входного сигнала, приведенные ко входу, при нагрузке, соответствующей Emin, после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей 90-100 % Emax, кг |
±0,50n |
Пределы допускаемого изменения значений входного сигнала не нагруженного датчика, приведенные ко входу, при изменении температуры окружающего воздуха на каждые 5 °С, кг |
±0,70n |
Погрешность воспроизводимости ER, приведенная ко входу, при трех повторных нагружениях и разгружениях, кг, не более |
n |
Изменение значения выходного сигнала при воздействии постоянной нагрузки, составляющей 100% от Emax, кг, не более: в течение 30 мин за время между 20-й и 30-й мин нагружения |
0,70n 0,15n |
Предельно допустимая нагрузка, % от Emax: для PR 6207 для МР 77 |
150 300 |
Техническая характеристика |
Значение характеристики |
Вероятность безотказной работы за 1000 ч |
0,92 |
* Примечание: Датчики MP 77 имеют сертификат соответствия требованиям международной
рекомендации МОЗМ 60 (OIML R 60) № R60/2000-DE1-09.08 от 12.03.2009 г., а датчики PR 6207 - сертификат соответствия требованиям международной рекомендации МОЗМ 60 (OIML R 60), EN 45501 № (1992)1.13-93.327 Rev.1 от 28.08.1998 г., выданные национальным метрологическим физико-техническим федеральным ведомством Германии Physikalisch-Technische Bundesanstalt (РТВ).
