Номер по Госреестру СИ: 48816-11
48816-11 Датчики весоизмерительные тензорезисторные
(MP76, PR6246, PR6241)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные МР 76, PR 6246, PR 6241 (далее -датчики) предназначены для преобразования статической и медленно изменяющейся нагрузки в электрический сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Датчики весоизмерительные тензорезисторные МР 76, PR 6246, PR 6241. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным МР 76, PR 6246, PR 6241-
1. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
-
2. Международная рекомендация МОЗМ 60 (OIML R 60) «Метрологические требования к весоизмерительным датчикам»
-
3. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 48816-11 «Датчики весоизмерительные тензорезисторные МР 55, MP 58, МР 58Т, МР 70, МР 71, МР 72, МР 79, МР 79Т; PR 6201, PR 6202, PR 6211, PR 6221, PR 6224, PR 6251; МР 76, PR 6246, PR 6241 и MP 77, PR 6207 фирмы «Sartorius Mechatronics T&H GmbH», Германия. Методика поверки», утвержденному ГЦИ ФГУП «ВНИИМС».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, 46.Тел./факс (495) 437-5577, 437-5666.
E-mail: office@vniims.ru
Конструктивно датчики относятся к датчикам S-образного типа и состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных в мостовую схему. По направлению измеряемой силы датчики относятся к датчикам растяжения - сжатия. Внутренние полости датчика заполнены инертным газом.
Внешний вид датчиков показан на рисунках 1-2.

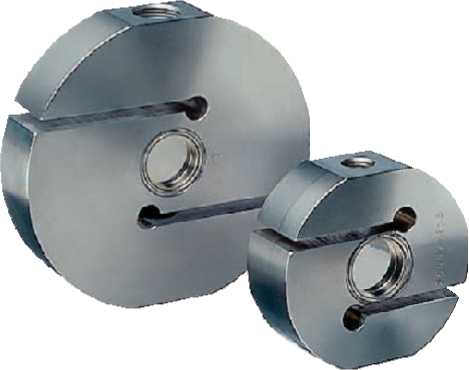

Рисунок 1 - Внешний вид датчика МР 76

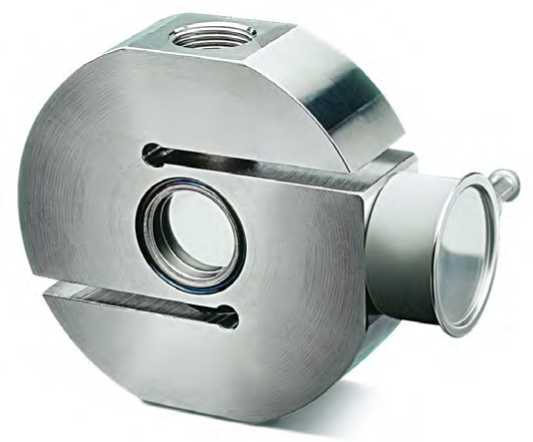

Рисунок 2 - Внешний вид датчиков PR6241 и PR6246
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются наибольшими пределами измерения, числом поверочных интервалов, классом точности в соответствии с международной рекомендацией МОЗМ 60 (OIML R 60) «Метрологические требования к весоизмерительным датчикам» и имеют следующее обозначение:
«Датчик весоизмерительный тензорезисторный X1 / X2 X3», где:
X1 - обозначение типа датчиков (МР 76, PR 6246 или PR 6241);
X2 - условное обозначение максимальной нагрузки, Emax;
X3 - условное обозначение класса точности датчиков (D1, C3 или С6) в соответствии с международной рекомендацией МОЗМ 60 (OIML R 60) «Метрологические требования к весоизмерительным датчикам».
-
1. Датчик........................................................................................................................1 шт.
-
2. Эксплуатационная документация ............................................................................1 экз.
-
3. Дополнительные аксессуары (по заказу)...........................................................1 компл.
-
4. Методика поверки ....................................................................................................1 экз.
датчиков приведены в таблицах 1 и 2.
Таблица 1
Наименование характеристики |
Модификации | ||||||
MP 76 |
PR 6241 |
PR 6246 | |||||
C3 |
D1 |
C3 |
C6 |
D1 |
C3 |
C6 | |
Класс точности (приведен в соответствии международной рекомендацией МОЗМ 60 - OIML R 60)* |
C3 |
D1 |
C3 |
C6 |
D1 |
С3 |
С6 |
Максимальное число поверочных интервалов, nmax, (n Етах /п) |
3000 |
1000 |
3000 |
6000 |
1000 |
3000 |
6000 |
Максимальная нагрузка, Етах5 т |
0,06; 0,125; 0,25; 0,5; 1; 2; 3; 5 |
0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5 |
0,2; 0,3; 0,5; 1; 2; 3; 5 |
0,2; 0,3; 0,5; 1; 2; 3 |
0,1; 0,2; 0,3; 0,5; 1; 2; 3 |
0,2; 0,3; 0,5; 1; 2; 3 | |
Наименьшее значение поверочного интервала, nmin |
Emax /8333 |
E max /5000 |
E max /14000 |
E max /20000 |
Е / max 5000 |
Е / max 14000 |
Е / max 20000 |
Минимальная нагрузка, Ет;п, т |
0 | ||||||
Значение поверочного интервала, п, кг |
Emax / nmax | ||||||
Номинальный относительный выходной сигнал при Етах, мВ/В |
2 | ||||||
Коэффициент распределения pLC |
0,7 | ||||||
Входное сопротивление, Ом |
400 ± 50 |
650 ± 6 | |||||
Выходное сопротивление, Ом |
362 ± 3 |
610 ± 1 |
610 ± 0,5 |
610 ± 1 |
610 ± 0,5 |
610 ± 1 | |
Диапазон рабочих температур, °С |
от -10 до +40 |
от -10 до +55 |
Наименование характеристики |
Модификации | ||||||
MP 76 |
PR 6241 |
PR 6246 | |||||
C3 |
D1 |
C3 |
C6 |
D1 |
C3 |
C6 | |
Напряжение питания, В |
15 |
4 ... |
24 | ||||
Г абаритные размеры, не более, мм: |
- |
90x95x35 |
90x95x30 | ||||
для Етах - 1 т |
175x28x80 | ||||||
для Етах 2 т |
90x28x95 |
- |
- | ||||
для Етах = 3 т, 5 т |
120x28x125 |
Таблица 2
Техническая характеристика |
Значение характеристики |
Пределы допускаемой погрешности для класса точности D1 при первичной поверке (при инспекции в эксплуатации) или калибровке: до 50n вкл. св. 50n до 200n вкл. св. 200n |
±0,35n (±0,70n) ±0,70n (±1,4n) ±1,05n (±2,10n) |
Пределы допускаемой погрешности для класса точности С3 и С6 при первичной поверке (при инспекции в эксплуатации) или калибровке: до 500n вкл. св. 500n до 2000n вкл. св. 2000n |
±0,35n (±0,70n) ±0,70n (±1,4n) ±1,05n (±2,10n) |
Пределы допускаемого изменения значений входного сигнала, приведенные ко входу, при нагрузке, соответствующей Е,,,,,,, после нагружения датчика в течение 30 мин постоянной нагрузкой, составляющей 90-100 % Етах, кг |
±0,50n |
Пределы допускаемого изменения значений входного сигнала не нагруженного датчика, приведенные ко входу, при изменении температуры окружающего воздуха на каждые 5 °С, кг |
±0,70n |
Погрешность воспроизводимости ER, приведенная ко входу, при трех повторных нагружениях и разгружениях, кг, не более |
n |
Изменение значения выходного сигнала при воздействии постоянной нагрузки, составляющей 100% от Етах, кг, не более: в течение 30 мин за время между 20-й и 30-й мин нагружения |
0,70n 0,15n |
Предельно допустимая нагрузка, % от Етах: |
150 |
Класс влагостойкости |
CH |
Вероятность безотказной работы за 1000 ч |
0,92 |
* Примечание: Датчики MP 76 имеют сертификат соответствия требованиям международной
рекомендации МОЗМ 60 (OIML R 60) № R60/2000-DE1-10.12 от 17.11.2010 г.; а датчики PR 6246 и PR 6241 имеют сертификаты № D09-01.05 от 15.02.2001 г. и № D09-01.04 от 14.02.2001 г. на соответствие требованиям международной рекомендации МОЗМ 60 (OIML R 60), EN 45501 (1992) и WELMEC 2.4, выданные национальным метрологическим физико-техническим федеральным ведомством Германии Physikalisch-Technische Bundesanstalt (РТВ).
