Номер по Госреестру СИ: 66517-17
66517-17 Измерители электрической прочности масла
(OTS)
Назначение средства измерений:
Измерители электрической прочности масла серии OTS (далее - измерители) предназначены для определения электрической пробивной прочности электроизоляционных жидкостей (минеральные масла, силиконовые масла, эфиросодержащие жидкости) путем измерения напряжения пробоя.
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО). Его характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 |
Цифровой идентификатор ПО |
- |

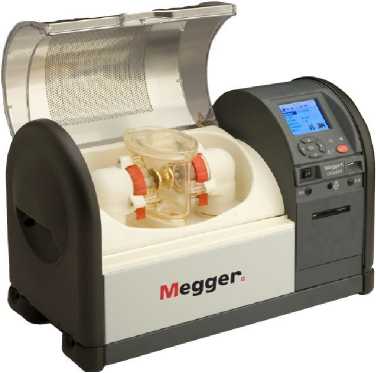

Рисунок 1 - Общий вид измерителей OTS60PB

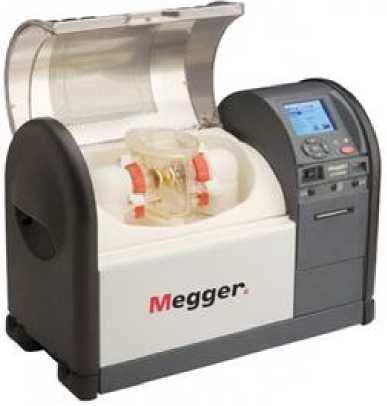

Рисунок 2 - Общий вид измерителей OTS80PB
Место пломбирования
Место нанесения знака поверки

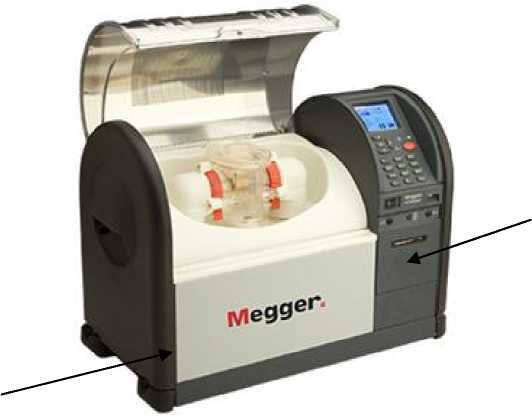

Рисунок 3 - Общий вид измерителей OTS60AF, OTS80AF, OTS100AF
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям электрической прочности масла серии OTS
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р МЭК 60156-2013 Жидкости электроизоляционные. Определение напряжения пробоя на промышленной частоте
ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний
Поверка
Поверкаосуществляется по документу МП 206.1-207-2016 «Измерители электрической прочности масла серии OTS. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2016 г.
Основные средства поверки: делитель напряжения ДН-50э (рег. № 54883-13); вольтметр универсальный В7-78/1 (рег. № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «Megger Ltd.», Великобритания
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England
Телефон/факс: +44 (0) 1304 502101 / +44 (0) 1304 207342
Web-сайт: http://www.megger.com
Заявитель
Акционерное общество «ПЕРГАМ-ИНЖИНИРИНГ» (АО «ПЕРГАМ-ИНЖИНИРИНГ»)
Адрес: 129085, г. Москва, проезд Ольминского, д. 3А, стр. 3, офис 801
Телефон/факс: +7 (495) 775-75-25 / +7 (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия измерителей основан на формировании и измерении высокого напряжения переменного тока, приложенного к испытательной ячейке с испытуемой электроизоляционной жидкостью. При достижении пробоя высокое напряжение отключается и фиксируется. Результаты измерений индицируются на ЖК-дисплее, сохраняются во внутренней памяти прибора или передаются по интерфейсу USB на внешний компьютер, съемный флэш-накопитель, принтер.
Измерители изготавливаются виде двух серий: переносной портативной (PB) и стационарной лабораторной (AF). Серия PB включает две модификации: OTS60PB, OTS80PB. Серия AF включает три модификации OTS60AF, OTS80AF и OTS100AF. Модификации отличаются между собой выходным напряжением, сервисными функциями, габаритными размерами и массой.
Измерители обеспечивают проведение испытаний как по стандартным (имеющихся в меню прибора), так и по индивидуальным (заданным оператором) процедурам. Сосуд для испытаний (испытательная ячейка) и электроды конфигурируются отдельно для конкретного стандарта испытаний.
Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью функциональных клавиш. Измерители имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются календарь и часы.
Для автоматического контроля температуры испытуемой изоляционной жидкости измерители снабжены встроенным температурным датчиком.
В измерителях предусмотрена комплексная система обеспечения безопасности, включая возможность отключения высокого напряжения при случайном открытии крышки.
Встроенный в измерители матричный принтер позволяет выводить на печать протокол испытаний.
Основные узлы измерителей: источник питания, высоковольтный трансформатор, сосуд (испытательная ячейка) с испытательными электродами и датчиком температуры, блок управления, клавиатура, устройство индикации (ЖК-дисплей), принтер, схема интерфейса.
Общий вид измерителей представлен на рисунках 1 - 3.
Конструктивно измерители выполнены в настольных корпусах с ножками, откидной крышкой и ручками для переноски.
Под откидной крышкой располагается камера для испытательной ячейки.
На передней панели расположены ЖК-дисплей, клавиатура, встроенный принтер. На задней панели расположены разъем сети питания, клемма заземления и разъем интерфейса USB.
Питание измерителей серии AF - от сети переменного тока, серии PB - от сети переменного тока и от аккумуляторной батареи.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Измеритель OTS (модификация по заказу) |
1 шт. | |
Испытательная ячейка объемом 400 мл |
1 шт. | |
Провод для питания от бортовой сети автомобиля 3) |
1 шт. | |
Магнитные мешалки |
2 шт. | |
Приспособление для извлечения магнитных мешалок |
1 шт. | |
Комплект щупов для контроля зазора электродов |
1002-144 |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 206.1-207-2016 |
1 экз. |
где 3) - для модификаций OTS60PB, OTS80PB |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений испытательного напряжения переменного тока, кВ
|
от 0 до 60 от 0 до 80 от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, кВ |
±(0,01-U+2 е.м.р.) |
Диапазон показаний температуры, °C |
от +10 до +65 |
где U - измеренное значение напряжения, кВ; е.м.р. - единица младшего разряда |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 85 до 265 |
- частота переменного тока, Гц |
510)/60 2) |
- напряжение постоянного тока, В |
12 1); 24 2) |
Габаритные размеры, мм, (ширинахвысотахглубина) - для модификации OTS60PB |
520х340х250 |
- для модификации OTS80PB |
520x380x250 |
- для модификаций OTS60AF, OTS80AF, OTS100AF |
580x420x290 |
Масса, кг - для модификации OTS60PB |
11)6,8 2) |
- для модификации OTS80PB |
23,2 1); 20,8 2) |
- для модификаций OTS60AF, OTS80AF, OTS100AF |
30 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до +50 |
- относительная влажность воздуха, % |
до 80 |
где 1) - для модификации OTS80PB при питании от свинцовой аккумуляторной батареи; | |
2) - для модификаций OTS60PB, OTS80PB при питании от NiMH аккумуляторной батареи |
