Номер по Госреестру СИ: 66633-17
66633-17 Измерители коэффициента трансформации
(TTR)
Назначение средства измерений:
Измерители коэффициента трансформации серии TTR (далее - измерители) предназначены для измерения коэффициента трансформации силовых и измерительных трансформаторов напряжения и тока на месте их эксплуатации.
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 1
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 2
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 3
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 4
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 5
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 6
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 7
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 8
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 9
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.02.2022
Номер записи - 158109
ID в реестре СИ - 380509
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Модификация TTR-300, мод. TTR100, вскм15,20, ВСКМ-90-15, вскм-15, ВСКМ 15, TTR330, TTR25, TTR100, TTR 310, TTR,
Производитель
Изготовитель - Фирма "Megger Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 7
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1042 дн.
Приказы РСТ, где упоминается данный тип СИ
№247 от 2017.02.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители коэффициента трансформации (TTR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24080-02 01.01.2008 |
Мультиметры многофункциональные, Megger CM 300 Mk 2, Megger CM 300 Mk 5 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
32048-06 01.07.2011 |
Мультиметры, MEGGER серий BM, MIT, MJ-15, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
32730-06 01.10.2011 |
Омметры цифровые, MEGGER серий LT, DET, DLRO, BITES Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
35901-07 |
Приборы для испытания и диагностики изоляции, S1-5010 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
44145-10 01.04.2015 |
Измерители параметров трансформаторов, CTER-91, MCT1600 и MCT1605 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44214-10 01.04.2015 |
Измерители электрической прочности масла, OTS Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44396-10 01.04.2015 |
Мультиметры, AVO300 и AVO310 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44700-10 01.08.2015 |
Клещи-мультиметры, DCM300 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44854-10 01.08.2015 |
Измерители параметров изоляции высоковольтные, MIT520/2, MIT1020/2, S1-552/2, S1-1052/2, S1-554/2, S1-1054/2, S1-5010, MIT30 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45237-10 01.08.2015 |
Измерители коэффициентов трансформации, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45238-10 01.08.2015 |
Рефлектометры импульсные, TDR и MTDR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45239-10 01.08.2015 |
Устройства измерений электрической прочности изоляции, Hipot Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45342-10 01.08.2015 |
Измерители параметров петли короткого замыкания и устройств защитного отключения, LRCD200, LTW300 и RCDT300 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45403-10 01.08.2015 |
Измерители параметров изоляции, MIT300 и MIT400 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
47770-11 18.08.2021 |
Измерители параметров изоляции, DELTA2000, DELTA3000, DELTA4000 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
52734-13 29.12.2022 |
Измерители параметров аккумуляторных батарей, BITE 2, BITE 2P, BITE 3, BVM Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
52736-13 29.12.2027 |
Измерители параметров изоляции высоковольтные, BM15, MJ15, MIT510/2, MIT515, MIT525, MIT1025 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
52738-13 29.12.2027 |
Микроомметры цифровые, серии DLRO и MTO Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60184-15 27.01.2025 |
Устройства контрольно-измерительные для проверки релейной защиты, SMRT, SVERKER 900 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60185-15 27.01.2025 |
Измерители параметров изоляции высоковольтные, MIT1525, S1-568, S1-1068, S1-1568 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60186-15 27.01.2025 |
Измерители параметров трансформаторов и реле, MRCT Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
64721-16 12.08.2026 |
Измерители параметров изоляции, MIT Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
64769-16 19.08.2026 |
Клещи электроизмерительные, DCM Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
66517-17 03.02.2027 |
Измерители электрической прочности масла, OTS Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
66633-17 13.02.2022 |
Измерители коэффициента трансформации, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
52738-13 14.02.2018 |
Микроомметры цифровые, DLRO и MTO Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Измерители коэффициента трансформации (TTR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители коэффициента трансформации (TTR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
3891 | 4496 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5100 | 4496 |
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (PowerDB Lite) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений; проводить оценку, анализ и сравнение результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям коэффициента трансформации серии TTR
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 - 2-109 Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1-10-1 до 1 • 106 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Поверка
Поверкаосуществляется по документу МП 206.1-206-2016 «Измерители коэффициента трансформации серии TTR. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2016 г.
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); вольтметр универсальный цифровой GDM-78255A (рег. № 38428-08); катушка электрического сопротивления Р310 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «Megger Ltd.», Великобритания
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England
Телефон/факс: +44 (0) 1304 502101 / +44 (0) 1304 207342
Web-сайт: http://www.megger.com
Заявитель
Акционерное общество «ПЕРГАМ-ИНЖИНИРИНГ» (АО «ПЕРГАМ-ИНЖИНИРИНГ»)
Адрес: 129085, г. Москва, проезд Ольминского, д. 3А, стр. 3, офис 801
Телефон/факс: +7 (495) 775-75-25 / +7 (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-Mail: office@vniims.ru, www.vniims.ru
Измерители представляют собой переносные цифровые измерительные приборы. Аналоговые сигналы преобразуются приборами в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора, распечатаны на внешнем принтере или переданы на внешний компьютер через интерфейсы связи RS232, USB, Ethernet. Управление процессами измерений осуществляется встроенным микропроцессором.
Принцип действия измерителей основан на одновременном измерении напряжений на входе и выходе трансформатора. Измеритель подает напряжение от внутреннего источника на вход проверяемого трансформатора (первичную обмотку) и измеряет напряжение, индуктируемое на его выходе (на вторичной обмотке). Отношение напряжений прямо пропорционально коэффициенту трансформации. Кроме этого приборы измеряют силу испытательного тока (тока возбуждения), угол сдвига фаз напряжений первичной и вторичной обмоток, электрическое сопротивление постоянному току (сопротивление обмоток), определяют полярность обмоток.
Измерители изготавливаются в виде следующих модификаций: TTR25, TTR100, TTR300, TTR310, TTR330. Модификации имеют одинаковый принцип действия и отличаются между собой функциональностью, интерфейсами связи, габаритными размерами, массой. Отличия модификаций приведены в таблице 1.
Измерители TTR25, TTR100 предназначены для тестирования однофазных и трехфазных трансформаторов (последовательно по одной фазе). Измерители TTR300, TTR310, TTR330 предназначены для тестирования однофазных и трехфазных трансформаторов (одновременно по всем фазам).
Модификация TTR300 не имеет собственного ЖК-дисплея и функционирует под управлением внешнего персонального компьютера с предустановленным программным обеспечением PowerDB Lite.
Основные узлы измерителей: источник напряжения переменного тока, источник силы постоянного тока, устройство измерения напряжения переменного (постоянного) тока, АЦП, микропроцессор, ЖК-дисплей, клавиатура (кроме модификации TTR300), источник питания.
Общий вид измерителей представлен на рисунках 1 - 5.
Конструктивно измерители TTR25, TTR100 выполнены в корпусе из пластика. На верхней торцевой панели расположены разъемы. На лицевой панели расположены ЖК-дисплей и клавиатура.
Конструктивно измерители TTR300, TTR310, TTR330 выполнены в корпусах из полипропилена в виде кейса с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
AQJICK START GUIDE
-
1. Connect Hl. H2. Xi. and X2 test leads to the corresponding terminals of the transformer under test.
-
2. Turn on TTR (green key) and adjust contrast to desires level. To turn on backlight, press 0 key. Press again to turn backlight off.
-
3. After self-test is complete, press ф (TEST) to start testing.
is complete, turn off TTR (red
turns Itself of automatically if there is no activity (testing) for 3 min.
6. Follow ycur company safety procedure.
key to start testing.
After testing is complete, turn off' key) and disconnect all test leads. TTR turns Itself off automatically >

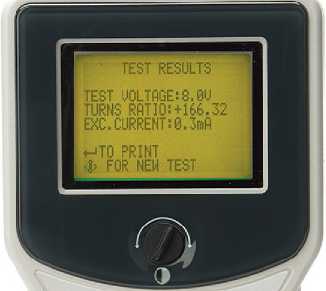

Рисунок 1 - Общий вид измерителей TTR25

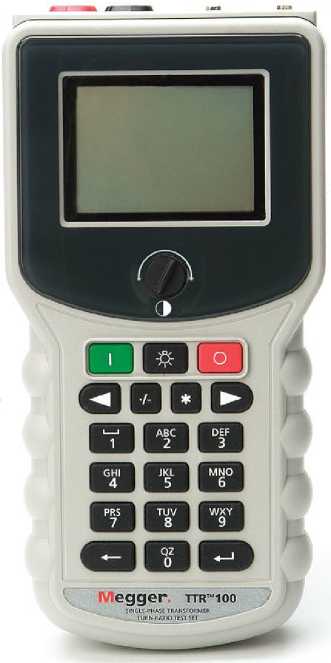

Рисунок 2 - Общий вид измерителей TTR100
Место нанесения знака поверки '
Место пломбирования
Рисунок 3 - Общий вид измерителей TTR300

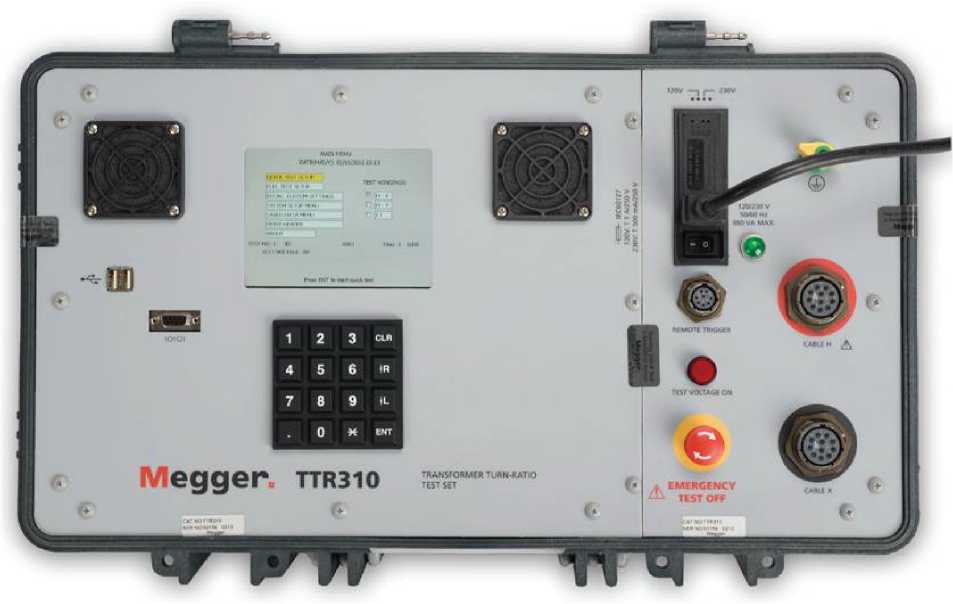

Рисунок 4 - Общий вид измерителей TTR310

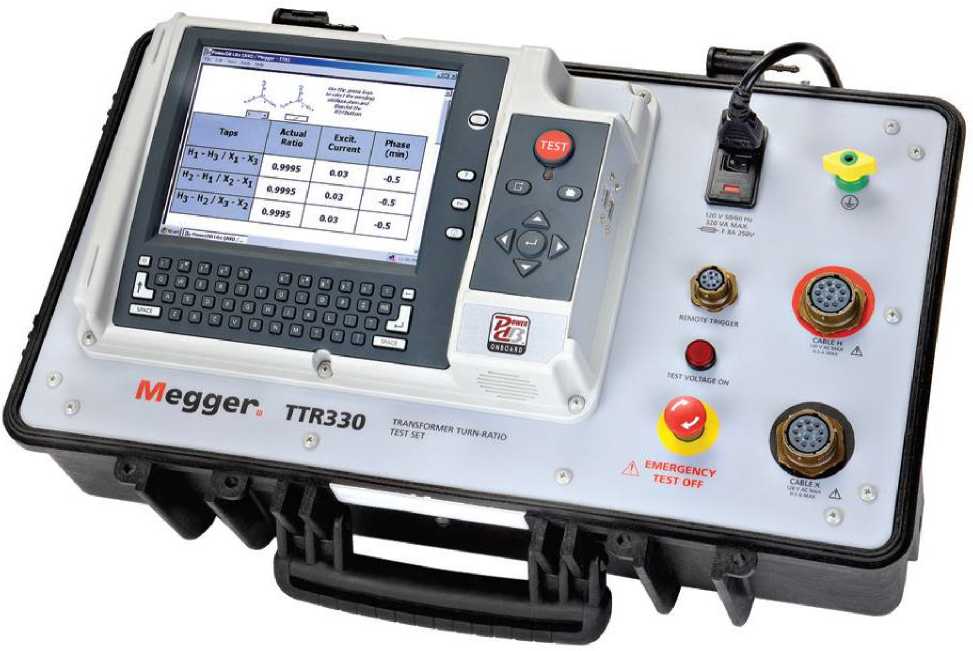

Рисунок 5 - Общий вид измерителей TTR330
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Для модификаций TTR25, TTR100 | ||
|
Измеритель (модификация по заказу) |
- |
1 шт. |
|
Измерительные кабели |
2007-713-6 |
1 к-т |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-206-2016 |
1 экз. |
|
Для модификаций TTR300, TTR310, TTR330 | ||
|
Измеритель (модификация по заказу) |
- |
1 шт. |
|
Сумка для переноски кабелей |
2005-265 |
1 шт. |
|
Измерительные кабели |
- |
1 к-т |
|
Кабель питания |
17032-13 |
1 шт. |
|
Программное обеспечение на CD-диске |
PowerDB Lite |
1 шт. |
|
Кабель RS232 |
CA-RS232 |
1 шт. |
|
Кабель Ethernet |
36798 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-206-2016 |
1 экз. |
Таблица 2 - Функциональные характеристики измерителей
|
Наименование характеристики |
Значение для модификаций | ||||
|
TTR25 |
TTR100 |
TTR300 |
TTR310 |
TTR330 | |
|
Измерение коэффициента трансформации |
Да |
Да |
Да |
Да |
Да |
|
Измерение тока возбуждения |
Да |
Да |
Да |
Да |
Да |
|
Измерение угла фазового сдвига |
Нет |
Да |
Да |
Да |
Да |
|
Измерение сопротивления обмоток |
Нет |
Да |
Нет |
Нет |
Нет |
|
Определение полярности обмоток |
Да |
Да |
Да |
Да |
Да |
|
Печать данных на внешнем принтере |
Нет |
RS232 |
Нет |
RS232 |
USB |
|
Сохранение результатов измерений во встроенной памяти |
Нет |
До 200 |
Нет |
До 200 |
До 100 тыс. |
|
Передача данных на ПК |
Нет |
RS232 |
RS232 |
RS232 |
Ethernet |
|
Питание от сети |
Нет |
Да |
Да |
Да |
Да |
|
Питание от батарей (аккумуляторов) |
Да |
Да |
Нет |
Нет |
Нет |
Таблица 3 - Метрологические характеристики измерителей TTR25
|
Наименование характеристики |
Значение |
|
Испытательное напряжение переменного тока частотой 55 Гц, В |
0,5; 1,5; 8 |
|
Диапазон измерений коэффициента трансформации КТ |
от 0,8 до 20000 |
|
Пределы допускаемой относительной погрешности измерений коэффициента трансформации, %, в диапазонах от 0,8 до 4000 |
±0,2 |
|
от 4001 до 10000 |
±0,25 |
|
от 10001 до 20000 |
±0,3 |
|
Диапазон измерений силы переменного тока (тока возбуждения), мА |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений силы |
±(0,054+0,5) |
|
переменного тока (тока возбуждения), мА | |
|
где I - измеренное значение силы тока, мА |
Таблица 4 - Метрологические характеристики измерителей TTR100
|
Наименование характеристики |
Значение |
|
Испытательное напряжение переменного тока частотой 55 Гц, В |
1,5; 8 |
|
Диапазон измерений коэффициента трансформации КТ - при испытательном напряжении 1,5 В |
от 5 до 2200 |
|
- при испытательном напряжении 8 В |
от 0,8 до 20000 |
|
Пределы допускаемой относительной погрешности измерений коэффициента трансформации, %, в диапазонах от 0,8 до 4000 |
±0,2 |
|
от 4001 до 10000 |
±0,25 |
|
от 10001 до 20000 |
±0,3 |
|
Диапазон измерений силы переменного тока (тока возбуждения), мА |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока возбуждения), мА |
±(0,054+0,5) |
|
Диапазон измерений угла фазового сдвига, градусов |
±90 |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, градусов |
±0,09 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления постоянного тока, Ом |
от 0 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока, Ом, в диапазонах от 0,00010 до 0,00999 от 0,01 до 9,99 от 10 до 2000 |
±(0,1-R+0,0005) ±(0,1-R+0,001) ±(0,1-R+1 е.м.р.) |
|
где I - измеренное значение силы тока, мА; R - измеренное значение сопротивления постоянного тока, Ом; е.м.р. - единица младшего разряда | |
Таблица 5 - Метрологические характеристики измерителей TTR300, TTR310, TTR330
|
Наименование характеристики |
Значение | ||
|
Испытательное напряжение переменного тока частотой 55 Гц, В |
8; 40; 80 | ||
|
При испытательном напряжении | |||
|
8 В |
40 В |
80 В | |
|
Диапазон измерений коэффициента трансформации КТ |
от 0,8 до 2000 от 2001 до 4000 от 4001 до 8000 |
от 0,8 до 2000 от 2001 до 4000 от 4001 до 10000 |
от 0,8 до 2000 от 2001 до 4000 от 4001 до 10000 |
|
от 10001 до |
от 10001 до | ||
|
25000 |
45000 | ||
|
Пределы допускаемой |
При испытательном напряжении | ||
|
относительной погрешности |
8 В |
40 В |
80 В |
|
измерений коэффициента трансформации, %, в диапазонах от 0,8 до 2000 от 2001 до 4000 от 4001 до 8000 |
±0,1 ±0,25 ±0,35 |
±0,1 ±0,15 ±0,3 ±0,35 |
±0,1 ±0,15 ±0,25 |
|
от 4001 до 10000 | |||
|
от 10001 до 25000 от 10001 до 45000 |
- |
±0,3 | |
|
Диапазон измерений силы переменного тока (тока возбуждения), мА |
от 0 до 500 | ||
|
Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока возбуждения), мА |
±(0,02-1+1 е.м.р.) | ||
|
Диапазон измерений угла фазового сдвига, градусов |
±90 | ||
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, |
±0,05 | ||
|
градусов | |||
|
где I - измеренное значение силы тока, мА; | |||
|
е.м.р. - единица младшего разряда | |||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
TTR25 |
TTR100 |
TTR300, TTR310, TTR330 | |
|
Параметры электрического питания:
|
9 |
от 100 до 250 50/60 3,6 |
от 216 до 264 50 |
|
Габаритные размеры, мм, (длинахширинах высота) |
240х115х50 |
547x330x216 | |
|
Масса, кг |
1,3 |
3,3 |
TTR300 - 10,8 TTR310 - 11,3 TTR330 - 12,7 |
|
Рабочие условия применения:
|
от -20 до +55 до 90 |
от -5 до +50 до 90 | |
