Номер по Госреестру СИ: 60184-15
60184-15 Устройства контрольно-измерительные для проверки релейной защиты
(SMRT, SVERKER 900)
Назначение средства измерений:
Устройства контрольно-измерительные для проверки релейной защиты SMRT, SVERKER 900 (далее - устройства) предназначены для воспроизведения и измерения:
- напряжения постоянного и переменного тока;
- силы постоянного и переменного тока;
- частоты;
- фазового угла.

Внешний вид.
Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 1

Внешний вид.
Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 2

Внешний вид.
Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 3

Внешний вид.
Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 4

Внешний вид.
Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 5
Программное обеспечение
Устройства имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (AVTS) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов релейных защит; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики встроенного программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 1.2 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки релейной защиты SMRT, SVERKER 900
-
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • 106 Гц.
-
7. Техническая документация фирмы «Megger Limited», Великобритания.
Поверка
Поверкаосуществляется по документу МП 60184-15 «Устройства контрольно-измерительные для проверки релейной защиты SMRT, SVERKER 900. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2015 г.
Средства поверки: мультиметр цифровой 34410А (Госреестр № 47717-11); калибратор универсальный Fluke 9100 (Госреестр № 25985-09); трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); измеритель многофункциональный характеристик переменного тока PECyPC-UF2-nT Госреестр № 29470-05); катушка
электрического сопротивления Р310 (Госреестр № 1162-58); частотомер электронно-счетный 53132A (Госреестр № 26211-03).
Изготовитель
Фирма «Megger Limited», Великобритания.
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England.
Тел.: +44 (0) 1304 502101 Факс: +44 (0) 1304 207342
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия устройств заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗА) и регистрации откликов на них. Устройства применяются для проверки как однофазных, так и трехфазных релейных защит и позволяют выполнять испытания всех типов электромеханических, твердотельных и микропроцессорных реле максимального тока, включая реле, управляемые напряжением.
Устройства оснащены встроенными процедурами (шаблонами), автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.
Принцип действия устройств при измерении выходных/входных величин основан на преобразовании аналогового сигнала в цифровую форму с помощью АЦП. Устройства могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.
Основные узлы устройств: генератор напряжения, генератор тока, АЦП, микропроцессор, устройство управления, схема интерфейсов, ЖК-дисплей (только для SVERKER 900), источник питания.
Устройства выпускаются в ряде модификаций: SMRT410, SMRT36, SMRT33, SMRT1, SVERKER 900, отличающихся функциональностью (числом выходных каналов тока и напряжения), конструкцией и комплектом поставки.
Устройства функционируют как в режиме дистанционного управления с внешнего ПК, так и в режиме автономного управления. Для работы в режиме дистанционного управления на внешнем ПК должно быть предустановлен пакет прикладных программ «AVTS».
При работе в режиме автономного управления к устройствам SMRT через интерфейс Ethernet подключается контроллер Smart Touch View (STVI), который представляет собой внешний модуль с цветным сенсорным ЖК-дисплеем высокого разрешения, позволяющий оператору осуществлять измерения в ручном и автоматическом режимах.
При автономном управлении устройства SVERKER 900 данные оператор вводит с помощью сенсорной клавиатуры, отображаемой на ЖК-дисплее и поворотной ручки.
Результаты измерений могут быть сохранены как во внутренней энергонезависимой памяти устройства, так и переданы на внешний ПК. Для связи с персональным компьютером устройства оснащаются интерфейсами USB, Ethernet, Bluetooth (опция).
Конструктивно устройства выполнены в корпусах из полипропилена (устройства SMRT) и металлических корпусах (устройство SVERKER). Гнезда для подключения измерительных цепей, органы управления, индикации и интерфейсы связи расположены на лицевых панели корпуса.
Питание устройств - от сети переменного тока.
Для предотвращения несанкционированного доступа в измерителях пломбируется один из винтов крепления корпуса.

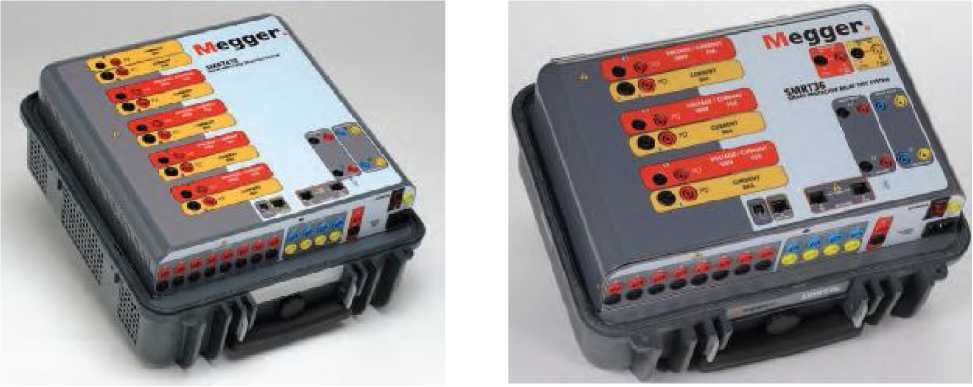

Устройство SMRT410

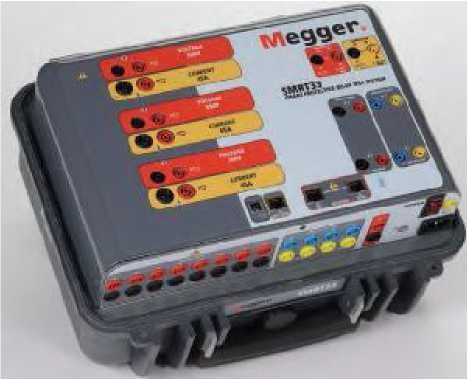

Устройство SMRT33
Устройство SMRT36

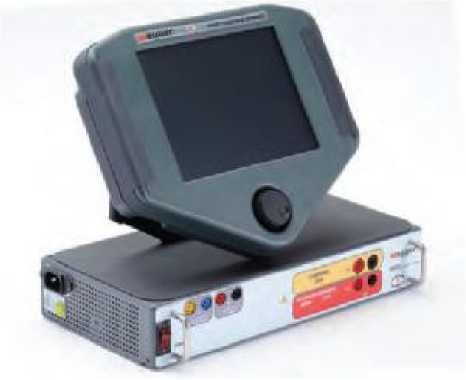

Устройство SMRT1 c контроллером STVI

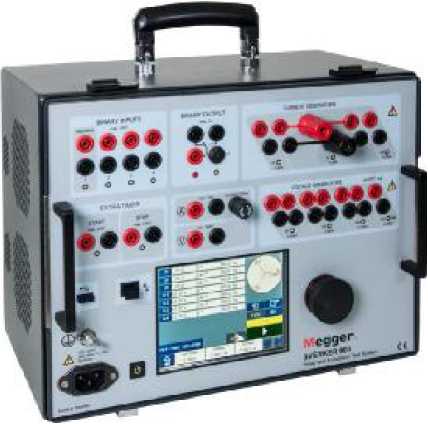

Устройство SVERKER 900

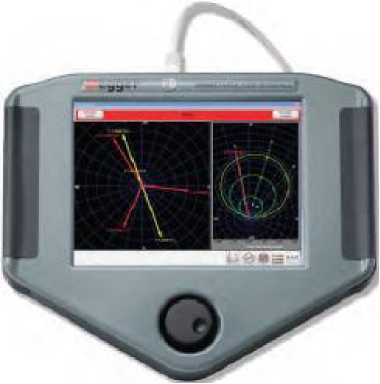

Контроллер STVI
Таблица 7 - Комплектность устройств SMRT
Наименование |
Количество |
Устройство SMRT (по заказу) |
1 |
Кабель питания |
1 |
Кабель интерфейса Ethernet |
1 |
Руководство по эксплуатации на CD-диске |
1 |
Методика поверки |
1 |
Таблица 8 - Комплектность устройств SVERK |
ER 900 |
Наименование |
Количество |
Устройство SVERKER 900 |
1 |
Кабель питания |
1 |
Набор измерительных кабелей |
1 |
Кабель заземления |
1 |
Кейс для транспортировки |
1 |
Руководство по эксплуатации на CD-диске |
1 |
Методика поверки |
1 |
Таблица 2 - устройств SMRT410
Характеристика |
Значение |
Диапазон измерений формируемого напряжения переменного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения переменного тока, В |
± (0,0015иизм. + 0,0005Uk.) |
Диапазон измерений формируемой силы переменного тока, А (основные выходы) |
от 0 до 30; от 0 до 60 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы переменного тока, А (основные выходы) |
± (0,00151изм. + 0,00051к.) |
Диапазон формируемого напряжения постоянного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения постоянного тока, В |
± 0,0025Uk. |
Диапазон измерений формируемой силы постоянного тока, А |
от 0 до 30 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы постоянного тока, А |
± (0,00151изм. + 0,00051к.) |
Диапазон измерений формируемой силы переменного тока, А (дополнительные выходы) |
от 0 до 5; от 0 до 15 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы переменного тока (дополнительные выходы), А |
± (0,00151изм. + 0,00051к.) |
Характеристика |
Значение |
Диапазон измерений напряжения постоянного тока, В1) |
от 0 до 10 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
± (0,00003иизм. + 0,0002Uk.) |
Диапазон измерений силы постоянного тока, мА1) |
от 0 до 1; от 4 до 20 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока (для измеряемых токов), мА |
± (0,000031изм. + 0,00021к.) |
Диапазон измерений частоты, Гц |
от 0,001 до 1000 |
Пределы допускаемой абсолютной погрешности измерения частоты 50/60 Гц |
0,000025Fизм. |
Диапазон измерений фазового угла, градусов |
от 0,00 до 359,99 |
Пределы допускаемой абсолютной погрешности измерения фазового угла, градусов |
± 0,25 |
Примечание: иизм., 1изм., Fu3M. - измеренное значение величины.
Uk., 1к. - конечное значение диапазона измерений величины.
1) - с опциональным преобразователем.
Таблица 3 - устройств SMRT36
Характеристика |
Значение |
Диапазон измерений формируемого напряжения переменного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения переменного тока, В |
± (0,0015иизм. + 0,0005Uk.) |
Диапазон измерений формируемой силы переменного тока, А (основные выходы) |
от 0 до 30; от 0 до 60 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы переменного тока, А (основные выходы) |
± (0,00151изм. + 0,00051к.) |
Диапазон формируемого напряжения постоянного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения постоянного тока, В |
± 0,0025Uk. |
Диапазон измерений формируемой силы постоянного тока, А |
от 0 до 30 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы постоянного тока, А |
± (0,00151изм. + 0,00051к.) |
Диапазон измерений формируемой силы переменного тока, А (дополнительные выходы) |
от 0 до 5; от 0 до 15 |
Пределы допускаемой погрешности измерения силы переменного тока (для формируемых токов, дополнительные выходы) |
± (0,00151изм. + 0,00051к.) |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
± 0,0005Uk. |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
± 0,00051к. |
Диапазон измерений напряжения постоянного тока, В1) |
от 0 до 10 |
Пределы допускаемой абсолютной погрешности измерения |
± (0,00003иизм. + |
напряжения постоянного тока, В |
0,0002Uk.) |
Диапазон измерений силы постоянного тока, мА1) |
от 0 до 1; от 4 до 20 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
± (0,000031изм. + 0,0002Ik.) |
Диапазон измерений частоты, Гц |
от 0,001 до 1000 |
Пределы допускаемой абсолютной погрешности измерения частоты 50/60 Гц |
0,000025Fизм. |
Диапазон измерений фазового угла, градусов |
от 0,00 до 359,99 |
Пределы допускаемой абсолютной погрешности измерения фазового угла, градусов |
± 0,25 |
Примечание: иизм., 1изм., Fu3M. - измеренное значение величины.
Uk., 1к. - конечное значение диапазона измерений величины.
1) - с опциональным преобразователем.
Таблица 4 - устройств SMRT33
Характеристика |
Значение |
Диапазон измерений формируемого напряжения переменного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения переменного тока, В |
± (0,0015иизм. + 0,0005Uk.) |
Диапазон измерений формируемой силы переменного тока, А (основные выходы) |
от 0 до 30; от 0 до 45 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы переменного тока, А (основные выходы) |
± (0,00151изм. + 0,0005Ik.) |
Диапазон формируемого напряжения постоянного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения постоянного тока, В |
± 0,0025Uk. |
Диапазон измерений формируемой силы постоянного тока, А |
от 0 до 30 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы постоянного тока, А |
± (0,00151изм. + 0,0005Ik.) |
Диапазон измерений напряжения постоянного тока, В1) |
от 0 до 10 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
± (0,00003иизм. + 0,0002Uk.) |
Диапазон измерений силы постоянного тока, мА1) |
от 0 до 1; от 4 до 20 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
± (0,000031изм. + 0,0002Ik.) |
Диапазон измерений частоты, Гц |
от 0,001 до 1000 |
Пределы допускаемой абсолютной погрешности измерения частоты 50/60 Гц |
0,000025Fизм. |
Диапазон измерений фазового угла, градусов |
от 0,00 до 359,99 |
Пределы допускаемой абсолютной погрешности измерения фазового угла, градусов |
± 0,25 |
Примечание: иизм., 1изм., Fu3M. - измеренное значение величины.
Uk., 1к. - конечное значение диапазона измерений величины.
1) - с опциональным преобразователем.
Таблица 5 - устройств SMRT1
Характеристика |
Значение |
Диапазон измерений формируемого напряжения переменного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения переменного тока, В |
± (0,0015иизм. + 0,0005Uk.) |
Диапазон измерений формируемой силы переменного тока, А (основные выходы) |
от 0 до 30; от 0 до 60 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы переменного тока, А (основные выходы) |
± (0,00151изм. + 0,00051к.) |
Диапазон формируемого напряжения постоянного тока, В |
от 0 до 30; от 0 до 150; от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения постоянного тока, В |
± 0,0025Uk. |
Диапазон измерений формируемой силы постоянного тока, А |
от 0 до 30 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы постоянного тока, А |
± (0,00151изм. + 0,00051к.) |
Диапазон измерений формируемой силы переменного тока, А (дополнительные выходы) |
от 0 до 5; от 0 до 15 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы переменного тока (дополнительные выходы), А |
± (0,00151изм. + 0,00051к.) |
Диапазон измерений частоты, Гц |
от 0,001 до 1000 |
Пределы допускаемой абсолютной погрешности измерения частоты 50/60 Гц |
0,000025Fизм. |
Диапазон измерений фазового угла, градусов |
от 0,00 до 359,99 |
Пределы допускаемой абсолютной погрешности измерения фазового угла, градусов |
± 0,25 |
Примечание: иизм., 1изм., Fизм. - измеренное значение величины.
Uk., Ik. - конечное значение диапазона измерений величины.
1) - с опциональным преобразователем.
Таблица 6 - устройств SVERKER 900
Характеристика |
Значение |
Диапазон измерений формируемого напряжения переменного тока, В |
от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения переменного тока, В |
± (0,0003иизм. + 0,0005Uk.) |
Диапазон измерений формируемого напряжения постоянного тока, В |
от 0 до 300 |
Пределы допускаемой абсолютной погрешности измерения формируемого напряжения постоянного тока, В |
± (0,0003иизм. + 0,0005Uk.) |
Диапазон измерений формируемой силы переменного тока, А |
от 0 до 35 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы переменного тока, А |
± 0,0051изм. |
Диапазон измерений формируемой силы постоянного тока, А |
от 0 до 35 |
Пределы допускаемой абсолютной погрешности измерения формируемой силы постоянного тока, А |
± 0,0051изм. |
Диапазон измерений напряжения переменного тока, В |
от 0 до 1; от 0 до 10; от 0 до 100; от 0 до 900 |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
± (0,0Шизм. + 5 мВ); ± (0,0Шизм. + 10 мВ); ± (0,0Шизм. + 50 мВ); ± (0,0Шизм. + 300 мВ) |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1; от 0 до 10; от 0 до 100; от 0 до 900 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
± (0,005иизм. + 3 мВ); ± (0,005иизм. + 7 мВ); ± (0,005иизм. + 30 мВ); ± (0,005иизм. + 300 мВ) |
Диапазон измерений силы переменного тока, А |
от 0 до 0,2; от 0 до 1,5; от 0 до 10 |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
± (0,011изм. + 2 мА); ± (0,011изм. + 3 мА); ± (0,011изм. + 10 мА) |
Диапазон измерений силы постоянного тока, А |
от 0 до 0,2; от 0 до 1,5; от 0 до 10 |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
± (0,0051изм. + 2 мА); ± (0,0051изм. + 3 мА); ± (0,0051изм. + 10 мА) |
Диапазон измерений частоты, Гц |
от 10 до 600 |
Пределы допускаемой абсолютной погрешности измерения частоты 50/60 Гц |
0,0003Fизм. |
Диапазон измерений фазового угла, градусов |
от 0,0 до 359,9 |
Пределы допускаемой абсолютной погрешности измерения фазового угла, градусов |
± 0,8 |
Примечание: иизм., 1изм., Fu3M., Тизм. - измеренное значение величины.
Uk., 1к. - конечное значение диапазона измерений величины.
