Номер по Госреестру СИ: 47770-11
47770-11 Измерители параметров изоляции
(DELTA2000, DELTA3000, DELTA4000)
Назначение средства измерений:
Измерители параметров изоляции DELTA2000, DELTA3000, DELTA4000 предназначены для измерения:
- электрической емкости высоковольтной изоляции;
- тангенса угла диэлектрических потерь изоляции;
- напряжения переменного тока;
- силы переменного тока.

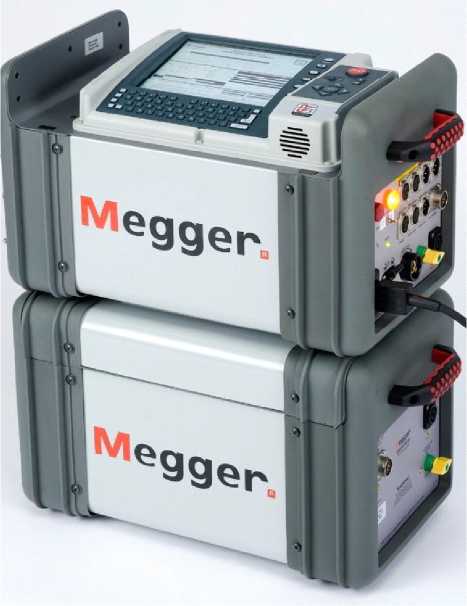

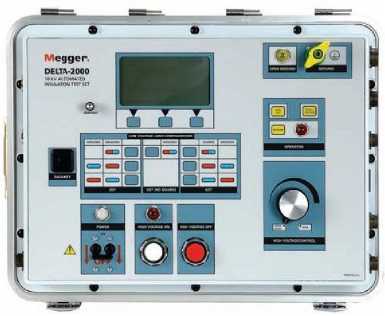

Внешний вид.
Измерители параметров изоляции
Рисунок № 1

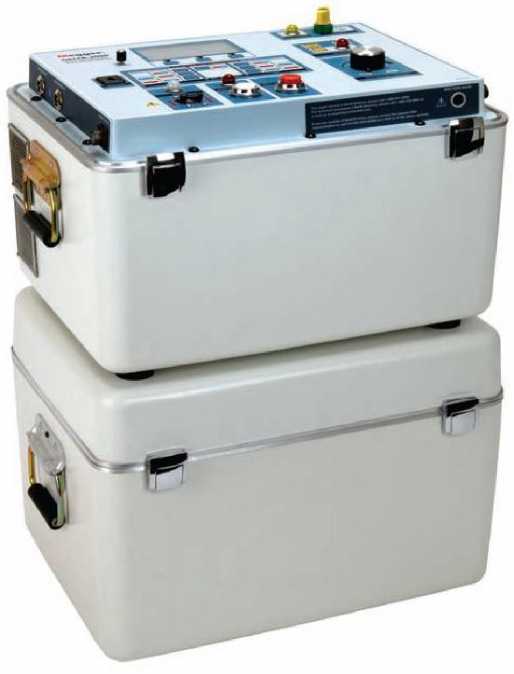

Внешний вид.
Измерители параметров изоляции
Рисунок № 2

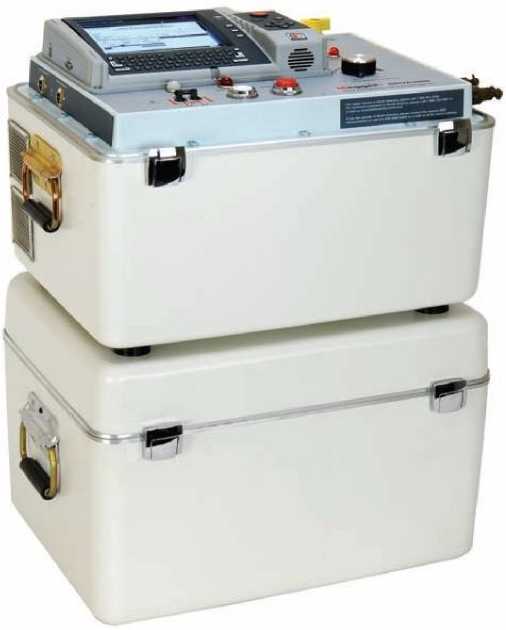

Внешний вид.
Измерители параметров изоляции
Рисунок № 3

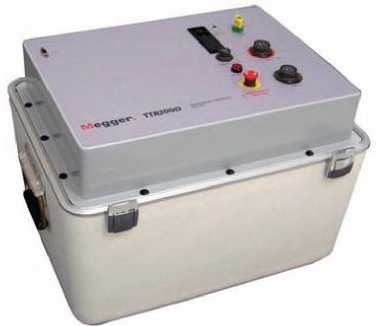

Внешний вид.
Измерители параметров изоляции
Рисунок № 4

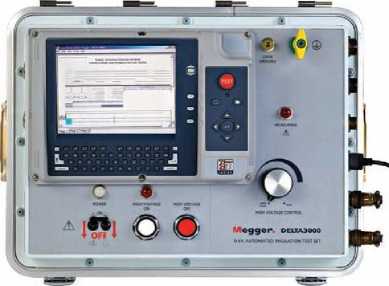

Внешний вид.
Измерители параметров изоляции
Рисунок № 5

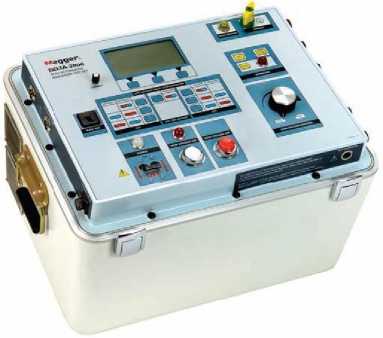

Внешний вид.
Измерители параметров изоляции
Рисунок № 6

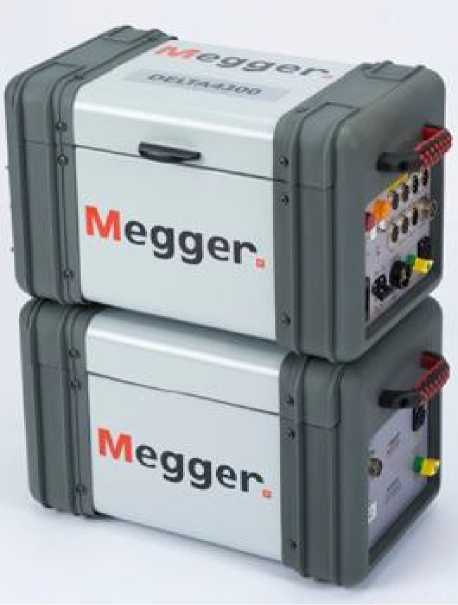

Внешний вид.
Измерители параметров изоляции
Рисунок № 7

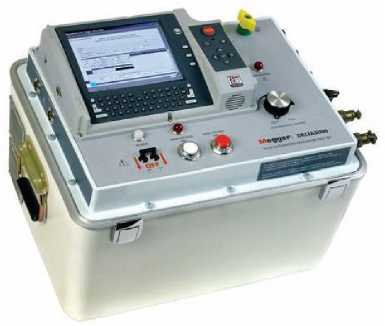

Внешний вид.
Измерители параметров изоляции
Рисунок № 8
Внешний вид.
Измерители параметров изоляции
Рисунок № 9
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2021
Номер записи - 136709
ID в реестре СИ - 359109
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных , модификация DELTA4310, модификация DELTA4110, мод. DELTA4310, мод. DELTA2000, Измеритель параметров изоляции DELTA4000, Измеритель параметров изоляции DELTA 4310, DELTA4310A, DELTA4310, DELTA4110, DELTA4100, DELTA4010, DELTA4000 модификация DELTA4310, DELTA4000, DELTA2000, DELTA3000, DELTA4000, DELTA 4310A, DELTA 4310, DELTA 4110, DELTA 4010,
Производитель
Изготовитель - Фирма "Megger Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 69
Выдано извещений - 0
Кол-во периодических поверок - 40
Кол-во средств измерений - 20
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 692 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№1531 от 2017.07.10 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Измерители параметров изоляции (DELTA2000, DELTA3000, DELTA4000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24080-02 01.01.2008 |
Мультиметры многофункциональные, Megger CM 300 Mk 2, Megger CM 300 Mk 5 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
32048-06 01.07.2011 |
Мультиметры, MEGGER серий BM, MIT, MJ-15, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
32730-06 01.10.2011 |
Омметры цифровые, MEGGER серий LT, DET, DLRO, BITES Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
35901-07 |
Приборы для испытания и диагностики изоляции, S1-5010 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
44145-10 01.04.2015 |
Измерители параметров трансформаторов, CTER-91, MCT1600 и MCT1605 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44214-10 01.04.2015 |
Измерители электрической прочности масла, OTS Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44396-10 01.04.2015 |
Мультиметры, AVO300 и AVO310 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44700-10 01.08.2015 |
Клещи-мультиметры, DCM300 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44854-10 01.08.2015 |
Измерители параметров изоляции высоковольтные, MIT520/2, MIT1020/2, S1-552/2, S1-1052/2, S1-554/2, S1-1054/2, S1-5010, MIT30 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45237-10 01.08.2015 |
Измерители коэффициентов трансформации, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45238-10 01.08.2015 |
Рефлектометры импульсные, TDR и MTDR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45239-10 01.08.2015 |
Устройства измерений электрической прочности изоляции, Hipot Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45342-10 01.08.2015 |
Измерители параметров петли короткого замыкания и устройств защитного отключения, LRCD200, LTW300 и RCDT300 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45403-10 01.08.2015 |
Измерители параметров изоляции, MIT300 и MIT400 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
47770-11 18.08.2021 |
Измерители параметров изоляции, DELTA2000, DELTA3000, DELTA4000 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
52734-13 29.12.2022 |
Измерители параметров аккумуляторных батарей, BITE 2, BITE 2P, BITE 3, BVM Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
52736-13 29.12.2027 |
Измерители параметров изоляции высоковольтные, BM15, MJ15, MIT510/2, MIT515, MIT525, MIT1025 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
52738-13 29.12.2027 |
Микроомметры цифровые, серии DLRO и MTO Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60184-15 27.01.2025 |
Устройства контрольно-измерительные для проверки релейной защиты, SMRT, SVERKER 900 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60185-15 27.01.2030 |
Измерители параметров изоляции высоковольтные, MIT1525, S1-568, S1-1068, S1-1568 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60186-15 27.01.2025 |
Измерители параметров трансформаторов и реле, MRCT Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
64721-16 12.08.2026 |
Измерители параметров изоляции, MIT Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
64769-16 19.08.2026 |
Клещи электроизмерительные, DCM Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
66517-17 03.02.2027 |
Измерители электрической прочности масла, OTS Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
66633-17 13.02.2022 |
Измерители коэффициента трансформации, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
52738-13 14.02.2018 |
Микроомметры цифровые, DLRO и MTO Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года |
Кто поверяет Измерители параметров изоляции (DELTA2000, DELTA3000, DELTA4000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 1 | 5 | 0 | 6 | 1 | 5 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 2 | 3 | 0 | 5 | 2 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦМ" (RA.RU.310581) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители параметров изоляции (DELTA2000, DELTA3000, DELTA4000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
6932 | 8915 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5998 | 8915 |
|
ФБУ Пензенский ЦСМ Пензенская область |
10129 | 8915 |
|
ФБУ Пермский ЦСМ Пермский край |
11139 | 8915 |
|
ФБУ Тюменский ЦСМ Тюменская область |
10375 | 8915 |
Программное обеспечение
Измерители DELTA2000, DELTA3000, DELTA4000 имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (PowerDB) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных видов изоляции; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
DELTA2000 |
Внутрен нее |
Микропрограмма |
2.0.563 |
- |
md5 |
|
Внешнее |
PowerDB Lite |
- |
- |
md5 | |
|
DELTA3000 |
Внутрен нее |
Микропрограмма |
2.0.563 |
- |
md5 |
|
Внешнее |
PowerDB |
- |
- |
md5 | |
|
DELTA4000 |
Внутрен нее |
Микропрограмма |
2.0.563 |
- |
md5 |
|
Внешнее |
PowerDB Pro |
- |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров изоляции DELTA2000, DELTA3000, DELTA4000-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений электрической емкости.
-
4. ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений тангенса угла потерь.
-
5. Техническая документация фирмы «Megger Limited», Великобритания.
Поверка
Поверкаосуществляется по документу МП 47770-11 «Измерители параметров изоляции DELTA2000, DELTA3000, DELTA4000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: блок поверки из комплекта измерителя параметров изоляции «Тангенс-2000» (± 0,2 %; ± (5-10-5 + 0,003D); мера емкости образцовая Р597 с номинальным значением 1 мкФ (кл. т. 0,1); вольтметр переменного тока В3-60 (± (0,035 - 0,1) %); магазин сопротивлений МСР-63 (кл. т. 0,05).
Изготовитель
Фирма «Megger Limited», Великобритания.
Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England. Тел.: +44 (0) 1304 502101 Факс: +44 (0) 1304 207342
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия измерителей основан на измерении токов в плечах мостовой измерительной схемы. Измерители представляет собой уравновешенный четырехплечий трансформаторный мост, в диагональ которого включен источник напряжения, два плеча образованы дифференциальным трансформатором тока (трансформатором отношения), третье плечо образует газонаполненный эталонный конденсатор (Co), четвертое - измеряемая емкость (CX). Уравновешивание моста производится переключением витков обмоток трансформатора.
Измерители являются цифровыми приборами, оснащенными микро-ЭВМ. Микропроцессор осуществляет процессы управления, измерения, уравновешивания моста. Непосредственно измеряемыми параметрами являются электрическая емкость, тангенс угла диэлектрических потерь, сила и напряжение переменного тока. Остальные параметры определяются путем цифровой обработки измерительной информации микропроцессором по известным в электротехнике алгоритмам. Результаты измерений индицируются на ЖК-дисплее.
Основные узлы измерителей: источник питания, дифференциальный трансформатор тока, нуль-детектор, микро-ЭВМ, схема управления, схема интерфейсов.
Измерители снабжены схемой автоматической компенсации помех для обеспечения работы в распределительных устройствах напряжением до 765 кВ. приборы могут включаться в измерительную цепь по «прямой» и «перевернутой» схеме измерения.
Измерители состоят из двух блоков: управления и питания.
Конструктивно приборы размещены в закрытых металлических корпусах с крышками, закрывающими панели управления и ручками для переноски, за исключением модификации DELTA4ooo, которая размещена в изолирующем корпусе из противоударного пластика.
На верхней панели измерителей расположены ЖК-дисплей с подсветкой, индикаторы режимов работы, мембранная клавиатура. На правых боковых панелях размещены разъемы для соединительных кабелей. Для связи с ПК измерители оснащены интерфейсами USB и RS-232.
Измерители выпускаются в трех модификациях DELTA2ooo, DELTA3ooo, DELTA4ooo, отличающихся друг от друга функциональностью, погрешностями измерений, комплектностью и конструктивными особенностями.
Модификации DELTA2ooo, DELTA3ooo при оснащении их блоком TTR3ooD, позволяющим проводить измерения в трехфазных сетях, обозначаются DELTA21oo, DELTA31oo соответственно.
Измерители DELTA4ooo выпускаются в двух вариантах:
-
1) с возможностью подключения внешнего ПК - DELTA411o, состоящего из блока управления DELTA41oo и блока питания DELTA4o1o;
-
2) с встроенным ПК - DELTA431o, состоящего из блока управления DELTA43oo и блока питания DELTA4o1o.
Питание измерителей - от сети переменного тока.
DELTA2000
DELTA2000
DELTA2000
DELTA3000
DELTA3000
DELTA3000
Блок TTR300D к DELTA2100 для работы в трехфазных цепях
DELTA4000
DELTA4000
|
аблица 3 - Комплектность (основной комплект поставки) | |||
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Измеритель DELTA |
1 | |
|
2 |
Комплект кабелей для измерений |
2 |
Для высокого и низкого напряж. |
|
3 |
Комплект межблочных кабелей |
1 | |
|
4 |
Кабель питания |
1 | |
|
5 |
Кабель заземления |
1 | |
|
6 |
Адаптер питания 230 В |
1 | |
|
7 |
USB-принтер |
1 |
DELTA3000 и DELTA4000 |
|
8 |
Кабель для принтера |
1 |
DELTA3000 и DELTA4000 |
|
9 |
Кабель интерфейса RS-232 |
1 |
Только для DELTA2000 |
|
№ п/п |
Наименование |
Количество |
Примечание |
|
10 |
Блок TTR300D |
1 |
Только для DELTA2100 и DELTA3100 |
|
11 |
CD-диск c ПО PowerDB LITE для MS Windows |
1 |
Только для DELTA2000 |
|
12 |
CD-диск c ПО ПО PowerDB для MS Windows |
1 |
Для DELTA3000 ограничение по времени использования |
|
13 |
CD-диск c ПО ПО PowerDB для MS Windows |
DELTA4000 | |
|
14 |
Чемодан для транспортировки |
1 | |
|
15 |
Руководство по эксплуатации |
1 | |
|
16 |
Методика поверки |
1 |
|
аблица 4 - Комплектность (опциональная поставка) | |||
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
CD-диск c ПО PowerDB для MS Windows |
1 |
DELTA2000 и DELTA3000 Полная версия |
|
2 |
CD-диск c ПО ПО PowerDB Pro для MS Windows |
1 |
DELTA4000 |
|
3 |
Конденсатор 10 нФ, 10 кВ |
1 | |
|
4 |
Конденсатор 100 пФ, 10 кВ |
1 | |
|
5 |
Конденсатор 1000 пФ, 10 кВ |
1 | |
|
6 |
Ячейка для испытаний масел |
1 | |
|
7 |
Зажимы |
2 | |
|
8 |
Высоковольтный провод длиной 7,6 м |
2 | |
|
9 |
Сумка для кабелей |
1 | |
Таблица 2 - измерителей DELTA2000,
DELTA3000, DELTA4000
|
Характеристика |
Параметр | ||
|
DELTA2000 |
DELTA3000 |
DELTA4000 | |
|
Диапазон выходного напряжения переменного тока, кВ |
от 0 до 12 | ||
|
Диапазон измерений электрической емкости |
от 1 пФ до 1,1 мкФ |
от 1 пФ до 1,1 мкФ |
от 0 до 100 мкФ |
|
Пределы допускаемой погрешности измерения электрической емкости |
± (0,005Хизм. + 2 пФ) по «прямой» схеме измерений ± (0,005Хизм. + 6 пФ) по «перевернутой» схеме измерений |
± (0,005Хизм. + 2 пФ) по «прямой» схеме измерений ± (0,005Хизм. + 6 пФ) по «перевернутой» схеме измерений |
± (0,005Хизм. + 1 пФ) |
|
Диапазон измерений тангенса угла диэлектрических потерь |
от 0,01 до 100 % |
от 0,01 до 100 % |
от 0,01 до 100 % |
|
Пределы допускаемой погрешности измерения тангенса угла диэлектрических потерь |
± (0,02Хизм. + 0,0005 Хк.) |
± (0,02Хизм. + 0,0005 Хк.) |
± (0,005Хизм. + 0,0002Хк.) |
|
Диапазон измерений напряжения переменного тока, В |
от 250 до 12000 |
от 250 до 12000 |
от 25 до 12000 |
|
Пределы допускаемой погрешности измерения напряжения переменного тока |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
|
Диапазон измерений силы переменного тока, А |
от 0 до 5 |
от 0 до 5 |
от 0 до 5 |
|
Характеристика |
Параметр | ||
|
DELTA2000 |
DELTA3000 |
DELTA4000 | |
|
Пределы допускаемой погрешности измерения силы переменного тока |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е.м.р.) |
|
Напряжение сети питания, В |
от 90 до 265 |
120/230 |
от 100 до 240 |
|
Частота сети питания, Г ц |
50/60 |
50/60 |
50/60 |
|
Габаритные размеры, | |||
|
мм, | |||
|
(длинахширинахвысота) - блок управления; |
559х406х406 |
559х406х406 |
460x290x290 |
|
- блок питания |
559x406x406 |
559x406x406 |
460x290x290 |
|
Масса, кг - блок управления; |
33 |
33 |
14 (15) |
|
- блок питания |
29 |
29 |
22 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до + 50 |
от 0 до + 50 |
от 0 до + 50 |
|
- относительная |
до 90 без |
до 90 без |
до 90 без |
|
влажность воздуха, % |
конденсации |
конденсации |
конденсации |
где Хизм. - измеренная величина.
Хк. - значение предела измерений е. м. р. - единица младшего разряда.
