Номер по Госреестру СИ: 60186-15
60186-15 Измерители параметров трансформаторов и реле
(MRCT)
Назначение средства измерений:
Измерители параметров трансформаторов и реле MRCT (далее - измерители) предназначены для определения технических параметров измерительных трансформаторов тока, силовых трансформаторов и реле на месте их эксплуатации.
Приборы измеряют:
- коэффициент трансформации;
- электрическое сопротивление постоянному току (сопротивление обмоток);
- электрическое сопротивление изоляции;
- напряжение переменного и постоянного тока;
- силу переменного и постоянного тока;
- частоту.
Помимо определения параметров трансформаторов измерители выполняют процедуры размагничивания, определения полярности, снятия кривых намагничивания с определением точек перегиба, определения вторичной нагрузки.

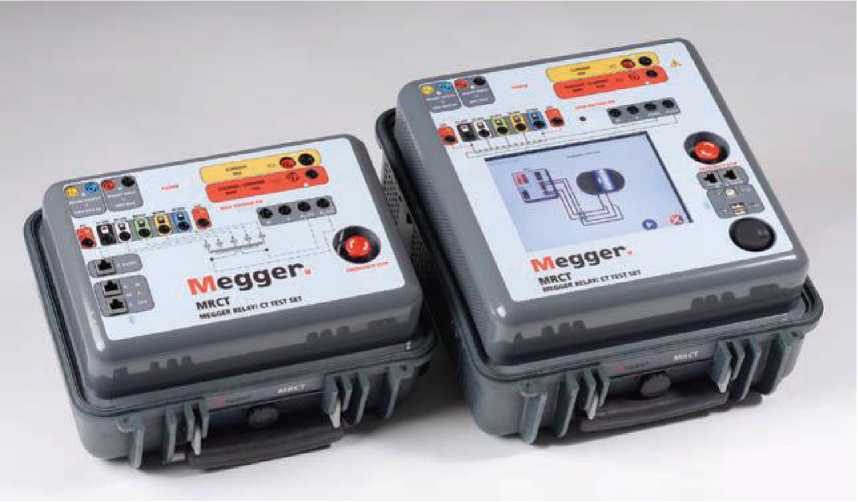

Внешний вид.
Измерители параметров трансформаторов и реле
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 27.01.2025
Номер записи -
ID в реестре СИ - 373436
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ФТ МП3-Уф, Нет модификации, МПЗ-УФ, МП4-Уф, МП3-Уф, МП2-Уф, МП-Уф, ЛТ-300, ДМ2010ф, ДМ2005ф, ДМ 8008-ВУф, MRCT,
Производитель
Изготовитель - Фирма "Megger Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 100
Выдано извещений - 4
Кол-во периодических поверок - 54
Кол-во средств измерений - 43
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 517 дн.
Приказы РСТ, где упоминается данный тип СИ
№330 от 2015.03.19 Об утверждении типов средств измерений (ГР 60165-15 - 60225-15)
№94 от 2020.01.27 О продлении срока действия свидетельств об утверждении типа средств измерений 29 шт
Наличие аналогов СИ: Измерители параметров трансформаторов и реле (MRCT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24080-02 01.01.2008 |
Мультиметры многофункциональные, Megger CM 300 Mk 2, Megger CM 300 Mk 5 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
32048-06 01.07.2011 |
Мультиметры, MEGGER серий BM, MIT, MJ-15, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
32730-06 01.10.2011 |
Омметры цифровые, MEGGER серий LT, DET, DLRO, BITES Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года | |
|
35901-07 |
Приборы для испытания и диагностики изоляции, S1-5010 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
44145-10 01.04.2015 |
Измерители параметров трансформаторов, CTER-91, MCT1600 и MCT1605 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44214-10 01.04.2015 |
Измерители электрической прочности масла, OTS Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44396-10 01.04.2015 |
Мультиметры, AVO300 и AVO310 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44700-10 01.08.2015 |
Клещи-мультиметры, DCM300 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
44854-10 01.08.2015 |
Измерители параметров изоляции высоковольтные, MIT520/2, MIT1020/2, S1-552/2, S1-1052/2, S1-554/2, S1-1054/2, S1-5010, MIT30 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45237-10 01.08.2015 |
Измерители коэффициентов трансформации, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45238-10 01.08.2015 |
Рефлектометры импульсные, TDR и MTDR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45239-10 01.08.2015 |
Устройства измерений электрической прочности изоляции, Hipot Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
45342-10 01.08.2015 |
Измерители параметров петли короткого замыкания и устройств защитного отключения, LRCD200, LTW300 и RCDT300 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
45403-10 01.08.2015 |
Измерители параметров изоляции, MIT300 и MIT400 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
47770-11 18.08.2021 |
Измерители параметров изоляции, DELTA2000, DELTA3000, DELTA4000 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
52734-13 29.12.2022 |
Измерители параметров аккумуляторных батарей, BITE 2, BITE 2P, BITE 3, BVM Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
52736-13 29.12.2027 |
Измерители параметров изоляции высоковольтные, BM15, MJ15, MIT510/2, MIT515, MIT525, MIT1025 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
52738-13 29.12.2027 |
Микроомметры цифровые, серии DLRO и MTO Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60184-15 27.01.2025 |
Устройства контрольно-измерительные для проверки релейной защиты, SMRT, SVERKER 900 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60185-15 27.01.2025 |
Измерители параметров изоляции высоковольтные, MIT1525, S1-568, S1-1068, S1-1568 Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
60186-15 27.01.2025 |
Измерители параметров трансформаторов и реле, MRCT Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
64721-16 12.08.2026 |
Измерители параметров изоляции, MIT Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
64769-16 19.08.2026 |
Клещи электроизмерительные, DCM Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
66517-17 03.02.2027 |
Измерители электрической прочности масла, OTS Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
66633-17 13.02.2022 |
Измерители коэффициента трансформации, TTR Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
52738-13 14.02.2018 |
Микроомметры цифровые, DLRO и MTO Фирма "Megger Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
2 года |
Кто поверяет Измерители параметров трансформаторов и реле (MRCT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "УТГ-1" (RA.RU.311529) | 40 | 0 | 12 | 2 | 12 | 0 | 12 | |||
| ДЦМ КБШ (RA.RU.312831) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ПМ" (RA.RU.312573) | 14 | 0 | 14 | 1 | 14 | 0 | 14 | |||
| ООО "УКС" (RA.RU.312634) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 1 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО «КБхиммаш им. А.М. Исаева» (RA.RU.313622) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители параметров трансформаторов и реле (MRCT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (PowerDB Lite) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов трансформаторов и реле; проводить оценку, анализ и сравнение результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики встроенного программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров трансформаторов и реле MRCT
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4. ГОСТ P 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 —2^ 109 Гц.
-
5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
-
6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.
-
7. ГОСТ P 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
-
8. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
9. Техническая документация фирмы «Megger Limited», Великобритания.
Поверка
Поверкаосуществляется по документу МП 60186-15 «Измерители параметров трансформаторов и реле MRCT. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2015 года.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); катушка электрического сопротивления Р310 (Госреестр № 1162-58); магазин сопротивлений высокоомный RCB-3 (Госреестр № 24500-03); мультиметр 3458А (Госреестр № 25900-03); измеритель многофункциональный характеристик переменного тока РЕСУРС-ЦЕ2-ПТ (Госреестр № 29470-05); частотомер электронно-счетный 53132A (Госреестр № 26211-03).
Изготовитель
Фирма «Megger Limited», Великобритания.Адрес: Archcliffe Road, Dover CT17 9EN, Kent, England. Тел.: +44 (0) 1304 502101 Факс: +44 (0) 1304 207342
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Измерители MRCT представляют собой переносные цифровые измерительные приборы. При этом аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений и диаграмм на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора или переданы на внешний компьютер через интерфейсы связи Bluetooth (опция), Ethernet, USB. Управление процессами измерений осуществляется встроенным микропроцессором.
Принцип действия измерителей в режиме измерения коэффициента трансформации основан на одновременном измерений напряжений на входе и выходе трансформатора. Измеритель подает напряжение от встроенного генератора на вторичную обмотку трансформатора и измеряет напряжение, индуктируемое на его первичной обмотке. Соотношение напряжений прямо пропорционально коэффициенту трансформации.
Принцип действия измерителей в режиме измерения электрического сопротивления постоянному току основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от встроенного источника тока и вычислении значения сопротивления по закону Ома.
Принцип действия измерителей в режиме измерения электрического сопротивления изоляции (опция) основан на измерении тока, протекающего через измеряемое сопротивление, при приложении высокого испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети питания.
Измерители определяют вторичную нагрузку трансформаторов (в В^А) путем измерения падения напряжения на нагрузке при пропускании через нее испытательного тока и измерения фазового угла между напряжением и током.
Измерители выпускаются в двух модификациях: без встроенного дисплея и с встроенным дисплеем. В случае отсутствия ЖК-дисплея измерителями можно управлять с помощью контроллера Smart Touch View (STVI) или внешнего персонального компьютера с предустановленным программным обеспечением PowerDB Lite. Контроллер STVI представляет
собой внешний модуль с цветным сенсорным ЖК-дисплеем высокого разрешения, который позволяет пользователю осуществлять измерения в ручном и автоматическом режимах.
Опционально измерители могут оснащаться модулем для тестирования
электромеханических, твердотельных и микропроцессорных реле максимального тока.
Измерители оснащены встроенными шаблонами, автоматизирующими процесс тестирования трансформаторов и реле и снятие их характеристик.
Основные узлы измерителей: источник напряжения переменного тока, источник напряжения постоянного тока, источник постоянного тока, устройство измерения напряжения постоянного и переменного тока, микропроцессор, устройство управления, ЖК-дисплей, источник питания.
Конструктивно измерители выполнены в ударопрочных влагозащищенных корпусах из полипропилена в виде кейса. На лицевой панели измерителей расположены органы индикации, управления, присоединительные разъемы. Лицевая панель закрывается съемной крышкой.
Питание измерителей - от сети переменного тока.
Для предотвращения несанкционированного доступа в измерителях пломбируется один из винтов крепления корпуса.
Характеристики в режиме измерения параметров трансформаторов тока
Таблица 2 - Метрологические характеристики измерителей в режиме измерения коэффициента трансформации
|
Диапазон измерений |
Пределы допускаемой относительной погрешности |
|
От 0,8 до 2000 |
± 0,05 % |
|
От 2000 до 5000 |
± 0,1 % |
|
От 5000 до 20000 |
± 0,2 % |
Таблица 3 - Метрологические характеристики измерителей в режиме измерения
электрического сопротивления постоянному току
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
От 0 до 30 Ом |
± 0,01Кизм. |
Примечание: Rизм. - измеренное значение сопротивления.
Таблица 4 - Основные метрологические характеристики измерителей в режиме измерения сопротивления изоляции
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Испытательное напряжение 500 В постоянного тока | |
|
От 0 до 10 ГОм |
± (0,03Rизм. + 0,004R + 2 е.м.р.) |
|
Испытательное напряжение 1000 В постоянного тока | |
|
От 0 до 20 ГОм |
± (0,03Rизм. + 0,002R + 2 е.м.р.) |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
R - измеренное значение сопротивления изоляции в Гигаомах; е.м.р - единица младшего разряда.
Характеристики в режиме измерения параметров реле
Таблица 5 - Метрологические характеристики измерителей в режиме воспроизведения напряжения переменного тока (частота 50 Гц)
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
От 0 до 30 В |
0,01 В |
± (0,0015иизм. + 0,0005Uk.) |
|
От 0 до 150 В |
0,01 В | |
|
От 0 до 300 В |
0,01 В |
Примечание: иизм. - измеренное значение напряжения;
Uk. - конечное значение диапазона измерений.
Таблица 6 - Метрологические характеристики измерителей в режиме воспроизведения
напряжения постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
От 0 до 30 В |
0,01 В |
± 0,0025иизм. |
|
От 0 до 150 В |
0,01 В | |
|
От 0 до 300 В |
0,01 В |
Примечание: иизм. - измеренное значение напряжения.
Таблица 7 - Метрологические характеристики измерителей в режиме воспроизведения силы переменного тока (частота 50 Гц)
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
От 0 до 30 А |
0,001/0,01 А |
± (0,00151изм. + 0,00051к.) |
|
От 0 до 60 А |
0,001/0,01 А |
Примечание: 1изм. - измеренное значение силы тока;
1к. - конечное значение диапазона измерений.
Таблица 8 - Метрологические характеристики измерителей в режиме воспроизведения силы постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
От 0 до 30 А |
0,001/0,01 А |
± (0,00151изм. + 0,00051к.) |
Примечание: 1изм. - измеренное значение силы тока;
1к. - конечное значение диапазона измерений.
Таблица 9 - Метрологические характеристики измерителей в режиме измерения частоты
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
От 0,001 до 1000 Гц |
± 0,000025Fизм. |
Примечание: Fизм. - измеренное значение частоты;
Погрешность нормирована для частоты 50 - 60 Гц.
Таблица 10 - Основные технические характеристики измерителей
|
Характеристика |
Значение |
|
Напряжение питания, В |
От 100 до 132 В или от 200 до 240 В частотой 50/60 Гц |
|
Габаритные размеры (длинахширинахвысота), мм |
360x305x193 |
|
Масса, кг |
16,7 |
|
Рабочие условия применения:
|
от минус 10 до плюс 50 до 90 без конденсации |
