Номер по Госреестру СИ: 64769-16
64769-16 Клещи электроизмерительные
(DCM)
Назначение средства измерений:
Клещи электроизмерительные DCM (далее - клещи) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения частоты.
Внешний вид.
Клещи электроизмерительные
Рисунок № 1
Внешний вид.
Клещи электроизмерительные
Рисунок № 2
Внешний вид.
Клещи электроизмерительные
Рисунок № 3
Внешний вид.
Клещи электроизмерительные
Рисунок № 4
Внешний вид.
Клещи электроизмерительные
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Фирма «Megger Ltd.», ВеликобританияАдрес: Archcliffe Road, Dover CT17 9EN, Kent, England
Тел.: +44 (0) 1304 502101 Факс: +44 (0) 1304 207342
Web-сайт: http://www.megger.com
Заявитель
ООО «Меггер», г. МоскваАдрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Тел./Факс: +7 (495) 234-91-61
Web-сайт: http://rusmegger.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Клещи выпускаются в следующих модификациях: DCM300E, DCM310, DCM320, DCM330, DCM340, DCM1500.
Модификации отличаются между собой набором выполняемых функций, видом детектора, характеристиками, габаритами и массой.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений или истинных среднеквадратических (True RMS) значений (DCM1500).
Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, частоты производится с помощью отдельных измерительных входов.
Выбор режимов работы клещей осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее.
Приборы имеют сервисные функции подсветки дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, автоматического/ручного выбора диапазона измерений, проверки целостности электрической цепи и проверки диодов со звуковой сигнализацией.
На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей.
На задней панели размещен батарейный отсек.
Внешний вид клещей приведен на рисунках 1 - 6.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Место нанесения знака поверки
Место пломбирования
Рисунок 1 - Клещи электроизмерительные DCM300E

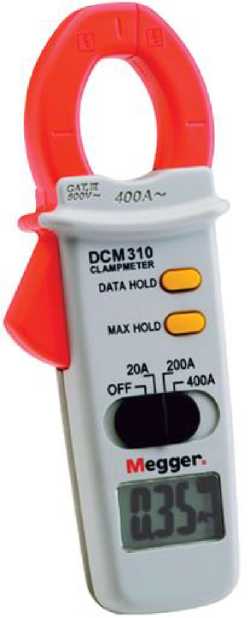

Рисунок 2 - Клещи электроизмерительные DCM310
Место нанесения знака поверки
Место пломбирования

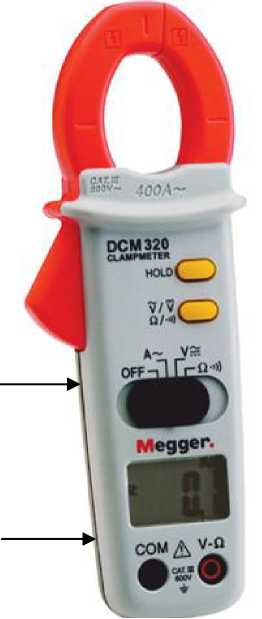

Рисунок 3 - Клещи электроизмерительные DCM320

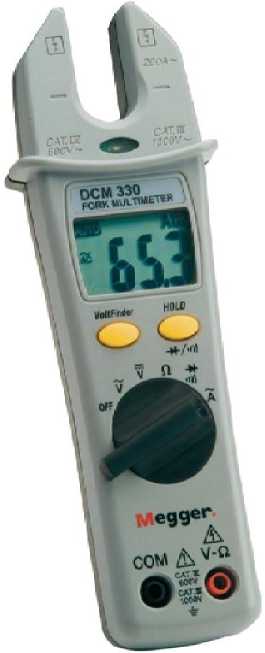

Рисунок 4 - Клещи электроизмерительные DCM330

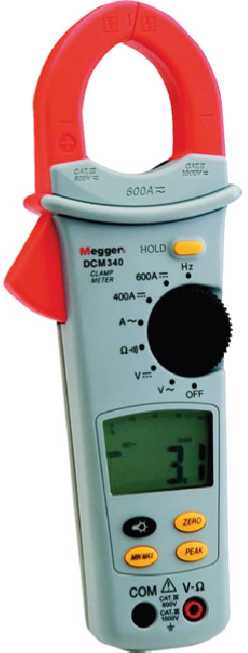

Рисунок 5 - Клещи электроизмерительные DCM340

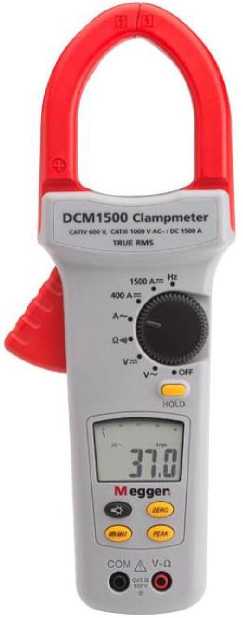

Рисунок 6 - Клещи электроизмерительные DCM1500
Таблица 1 - Метрологические характеристики клещей электроизмерительных DCM300E
Измеряемая физическая величина |
Пределы (диапазоны) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Сила переменного тока. Частота 50/60 Гц |
30 мА |
0,01 мА |
±(0,012^изм. + 5 е.м.р.) |
300 мА |
0,1 мА | ||
30 А |
0,01 А | ||
от 0 до 200 А |
0,1 А | ||
от 200 до 250 А |
0,1 А |
±(0,03^изм. + 5 е.м.р.) | |
от 250 до 300 А |
0,1 А |
±(0,05^изм. + 5 е.м.р.) |
Примечание: 1изм. - измеренное значение силы тока.
е. м. р. - единица младшего разряда.
Таблица 2 - Метрологические характеристики электроизмерительных клещей DCM310
Измеряемая физическая величина |
Пределы (диапазоны) измерений, А |
Разрешение, А |
Пределы допускаемой абсолютной погрешности измерений |
Сила переменного тока. Частота от 50 до 60 Гц |
от 0 до 19,99 |
0,01 |
±(0,03^изм. + 5 е.м.р.) |
от 20,0 до 199,9 |
0,1 |
±(0,02^изм. + 5 е.м.р.) | |
от 200 до 400 |
1 |
Примечание: 1изм. - измеренное значение силы тока.
е. м. р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где Д - абсолютная погрешность.
Таблица 3 - Метрологические характеристики клещей DCM320
Измеряемая физическая величина |
Пределы (диапазоны) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Напряжение постоянного тока |
от 0 до 600,0 В |
0,1 В |
±(0,01 •иизм. + 2 е.м.р.) |
Напряжение переменного тока. Частота от 50 до 500 Гц |
от 0 до 600,0 В |
0,1 В |
±(0,015^иизм. + 5 е.м.р.) |
Сила переменного тока. Частота от 50 до 60 Гц |
от 0 до 40,0 А |
0,1 А |
±(0,019^изм. + 10 е.м.р.) |
от 40,0 до 200,0 А |
0,1 А |
±(0,019^изм. + 5 е.м.р.) | |
от 201 до 400 А |
1 А | ||
Электрическое сопротивление |
200,0 Ом |
0,1 Ом |
±(0,01 •Иизм. + 5 е.м.р.) |
2,000 кОм |
0,001 кОм |
±(0,0074<изм. + 2 е.м.р.) | |
20,00 кОм |
0,01 кОм | ||
200,0 кОм |
0,1 кОм | ||
2,000 МОм |
0,001 МОм |
±(0,0РИизм. + 2 е.м.р.) | |
20,00 МОм |
0,01 МОм |
±(0,019^Иизм. + 5 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока.
Rизм. - измеренное значение электрического сопротивления.
е. м. р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где Д - абсолютная погрешность.
Измеряемая физическая величина |
Пределы (диапазоны) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Напряжение постоянного тока |
200,0 В |
0,1 В |
±(0,01 •иизм. + 2 е.м.р.) |
1000 В |
1 В | ||
Напряжение переменного тока. Частота от 50 до 500 Гц |
200,0 В |
0,1 В |
±(0,015^иизм. + 5 е.м.р.) |
1000 В |
1 В | ||
Сила переменного тока. Частота от 50 до 60 Гц |
от 0 до 200,0 А |
0,1 А |
±(0,03 ^изм. + 3 е.м.р.) |
Электрическое сопротивление |
200,0 Ом |
0,1 Ом |
±(0,01 •Иизм. + 5 е.м.р.) |
2,000 кОм |
0,001 кОм |
±(0,01 •Иизм. + 2 е.м.р.) | |
20,00 кОм |
0,01 кОм | ||
200,0 кОм |
0,1 кОм | ||
2,000 МОм |
0,001 МОм | ||
20,00 МОм |
0,01 МОм |
±(0,019^Иизм. + 5 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока.
Rизм. - измеренное значение электрического сопротивления.
е. м. р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где Д - абсолютная погрешность.
Таблица 5 - Метрологические характеристики клещей DCM340
Измеряемая физическая величина |
Пределы (диапазоны) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Напряжение постоянного тока |
от 0 до 400,0 В |
0,1 В |
±(0,007^иизм. + 2 е.м.р.) |
от 400 до 600 В |
1 В | ||
Напряжение переменного тока. Частота от 50 до 500 Гц |
от 0 до 400,0 В |
0,1 В |
±(0,01 •иизм. + 5 е.м.р.) |
от 400 до 600 В |
1 В | ||
Сила постоянного тока |
от 0 до 60,0 А |
0,1 А |
±(0,015^изм. + 10 е.м.р.) |
от 60,0 до 400,0 А |
0,1 А |
±(0,019^изм. + 5 е.м.р.) | |
от 400 до 600 А |
1 А |
±(0,019^изм. + 10 е.м.р.) | |
Сила переменного тока. Частота от 50 до 60 Гц |
от 0 до 60,0 А |
0,1 А |
±(0,019^изм. + 7 е.м.р.) |
от 60,0 до 400,0 А |
0,1 А |
±(0,019^изм. + 5 е.м.р.) | |
от 400 до 600 А |
1 А |
±(0,025^изм. + 5 е.м.р.) | |
Сила переменного тока. Частота от 61 до 400 Гц |
от 0 до 60,0 А |
0,1 А |
±(0,025^изм. + 7 е.м.р.) |
от 60,0 до 400,0 А |
0,1 А |
±(0,025^изм. + 5 е.м.р.) | |
от 400 до 600 А |
1 А |
±(0,029^изм. + 5 е.м.р.) | |
Электрическое сопротивление |
от 0 до 400,0 Ом |
0,1 Ом |
±(0,0РИизм. + 3 е.м.р.) |
Частота |
от 20 до 400 Гц |
1 Гц |
±(0,001<Бизм. + 2 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока.
Rизм. - измеренное значение электрического сопротивления.
Fизм. - измеренное значение частоты.
е. м. р. - единица младшего разряда.
Температурный коэффициент: 0,2-Д/°С, где Д - абсолютная погрешность.
Измеряемая физическая величина |
Пределы (диапазоны) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Напряжение постоянного тока |
400,0 В |
0,1 В |
±(0,007^иизм. + 2 е.м.р.) |
1000 В |
1 В | ||
Напряжение переменного тока. Частота от 50 до 500 Гц |
400,0 В |
0,1 В |
±(0,0Риизм. + 5 е.м.р.) ) |
750 В |
1 В | ||
Сила постоянного тока |
400 А |
0,1 А |
±(0,01 ^изм. + 3 е.м.р.) |
1000 А |
1 А |
±(0,019^изм. + 7 е.м.р.) | |
1500 А |
1 А |
±(0,025^изм. + 7 е.м.р.) | |
Сила переменного тока. Частота от 50 до 60 Гц |
400 А |
0,1 А |
±(0,015^изм. + 5 е.м.р.) 1) |
1000 А |
1 А |
±(0,019^изм. + 7 е.м.р.) | |
1500 А |
1 А |
±(0,025^изм. + 7 е.м.р.) | |
Сила переменного тока. Частота от 61 до 400 Гц |
400 А |
0,1 А |
±(0,019^изм. + 5 е.м.р.) 1) |
Сила переменного тока. Частота от 61 до 200 Гц |
от 60,0 до 400,0 А |
0,1 А |
±(0,025^изм. + 7 е.м.р.) |
от 400 до 600 А |
1 А |
±(0,03 ^изм. + 7 е.м.р.) | |
Электрическое сопротивление |
от 0 до 400,0 Ом |
0,1 Ом |
±(0,01^изм. + 3 е.м.р.) |
Частота |
от 20 до 400 Гц |
1 Гц |
±(0,001<Бизм. + 2 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока.
Rизм. - измеренное значение электрического сопротивления.
Fизм. - измеренное значение частоты.
е. м. р. - единица младшего разряда.
1) - при измерениях в диапазоне менее 15 % от предела измерений к пределу допускаемой абсолютной погрешности прибавляется 2 е.м.р.
Температурный коэффициент: 0,2-Д/°С, где Д - абсолютная погрешность.
Таблица 7 - Технические характеристики клещей DCM | |||
Характеристика |
Значение для модификации | ||
DCM300E |
DCM310 |
DCM320 | |
Электрическое питание |
3 В; две батареи типа LR44 |
9 В; одна батарея 6LR61 |
3 В; две батареи типа ААА |
Габаритные размеры, мм, (длинахширинахвысота) |
176х64х23 |
180х56х32 |
188х56х28 |
Масса, кг |
0,125 |
0,250 |
0,225 |
Нормальные условия применения:
|
от плюс 18 до плюс 28 до 80 |
Характеристика |
Значение для модификации | |
DCM300E |
DCM310 DCM320 | |
Рабочие условия применения:
|
от 0 до плюс 40 до 80 без конденсации |
от 0 до плюс 50 до 45 при плюс 50 °С; до 75 при плюс 40 °С; до 80 при плюс 30 °С |
Таблица 8 - Технические характеристики клещей DCM (продолжение)
Характеристика |
Значение для модификации | ||
DCM330 |
DCM340 |
DCM1500 | |
Электрическое питание |
3 В; две батареи типа ААА |
9 В; одна батарея 6LR61 |
9 В; одна батарея 6LR61 |
Габаритные размеры, мм, (длинахширинахвысота) |
193х54х31 |
237x68x42 |
275x105x48 |
Масса, кг |
0,280 |
0,225 |
0,524 |
Нормальные условия применения:
|
от плюс 18 до плюс 28 до 80 | ||
Рабочие условия применения:
|
от 0 до плюс 50 до 45 при плюс 50 °С; до 75 при плюс 40 °С; до 80 при плюс 30 °С |
