Измерение влагосодержания нефти влагомером основано на поглощении водой СВЧ-энергии.

Влагомер состоит из первичного преобразователя (далее - датчик), электронного блока обработки (далее - блок обработки) и соединительной линии. В датчике, с помощью СВЧ модуля, через диэлектрические окна, осуществляется измерение поглощения СВЧ энергии эмульсией нефть-вода. Уровень поглощения регистрирует контрольный детектор. Опорный детектор служит для компенсации дрейфа мощности облучения. Кроме того, первичный преобразователь влагомера содержит в себе термодатчик контроля температуры корпуса. Сигналы контрольного детектора, опорного детектора и термодатчика обрабатываются в измерительной плате и в виде цифровых импульсов поступают на соединительную линию влагомера.

Блок обработки, через соединительную линию, обеспечивает датчик влагомера искробезопасным электрическим питанием, принимает цифровой код температуры корпуса датчика и цифровой код, пропорциональный влагосодержанию протекающей через датчик эмульсии. В блоке обработки методом кусочно-линейной аппроксимации цифровому коду присваивается величина влагосодержания, вносится температурная коррекция и результат индицируется в цифровом виде на индикаторе вместе с температурой корпуса датчика. Результат обработки так же может быть получен на интерфейсе блока в виде стандартного токового сигнала (4-20) мА, RS485 или HART. Блок обработки может индицировать и выдавать на интерфейс результат как влагосодержания по объему, так и влагосодержания по массе. Для пересчета объемного влагосодержания в массовое, блок обработки может принимать токовый сигнал (4-20) мА от плотномера или плотность нефти может быть введена с клавиатуры блока. Электронный блок обработки также осуществляет ряд сервисных и контрольных функций по настройке и диагностике как самого блока, так и датчика влагомера.

Влагомеры МВН-1 выпускаются в модификациях и исполнениях, отличающихся диапазоном измерений и конструкцией первичного преобразователя:

- отрезок трубопровода с двумя присоединительными фланцами и двумя оболочками на теле трубы (основное исполнение);

- фланец с одной оболочкой на теле, зажимаемый при монтаже между присоединительными фланцами (исполнение -01).

Маркировка влагомеров, содержащая информацию о заводском номере влагомера и знак утверждения типа, наносится на корпус первичного преобразователя и корпус электронного блока обработки влагомера (рисунки 1, 2 и 4). Нанесение знака поверки на влагомеры не предусмотрено. Пломбирование влагомеров от несанкционированного доступа к местам настройки и от вмешательства в процессе измерений производится в местах, представленных на рисунке 3.

Первичный измерительный преобразователь влагомера имеет маркировку взрывозащиты «1ExibIIAT3 Х» и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3. ПУЭ и другими директивными документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

Место нанесения знака утверждения типа

Рисунок 1 - Первичный преобразователь влагомера МВН-1 с указанием места нанесения знака утверждения типа.

Основное исполнение (слева) и исполнение -01 (справа)

Место нанесения заводского номера

ИСКРОБЕЗОПАСНЫЕ ЦЕПИ

Со:0,15икФ

Lo: 0,5«Гн

Ц.: 43В

Цш: 13,38 1щ: 0.67А

Uov. 13,ЗБ lot: 0,67 А

Цм: 24,2В Ice; 0,32А

НПП "НЕФТЕСЕРВИСПРИБОР"

МВН-1 ТУ431МЮЗ-43717286-2003

[Exib]IIA

№

Место нанесения знака утверждения типа

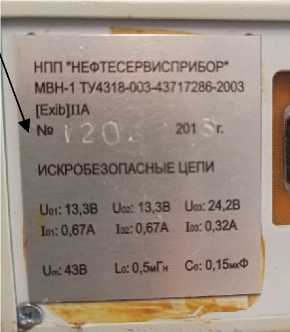

Рисунок 2 - Блок обработки влагомера МВН-1 с указанием мест нанесения знака утверждения типа и заводского номера

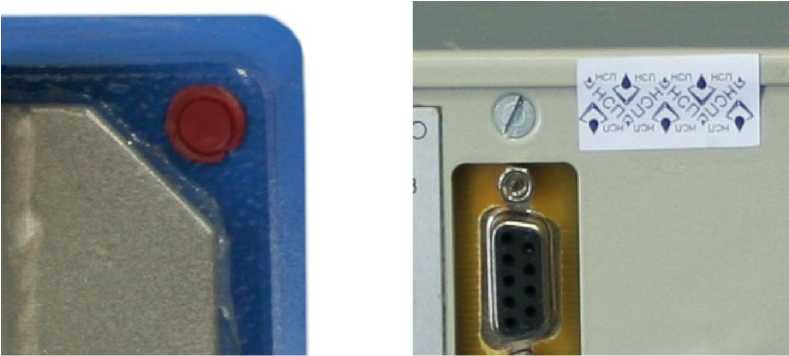

Рисунок 3 - Места пломбировка влагомера МВН-1

Место нанесения заводского номера

Место нанесения нака утверждения

типа

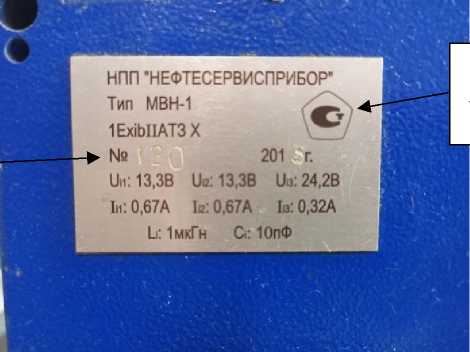

Рисунок 4 - Места нанесения заводского номера и знака утверждения типа на первичный преобразователь

Уровень защиты датчика от поражения человека электрическим током соответствует классу III по ГОСТ 12.2.007.0-75. Датчик от проникновения пыли, влаги и внешних предметов имеет степень защиты IP54 по ГОСТ 14254-2015.

Блок обработки влагомера с входными искробезопасными цепями уровня «ib» имеет маркировку взрывозащиты «[Ex ib]IIA» и предназначен для установки вне взрывоопасных зон. Уровень защиты блока обработки от поражения человека электрическим током соответствует классу 0I по ГОСТ 12.2.007.0-75. Блок обработки от проникновения пыли, влаги и внешних предметов имеет степень защиты IP20 по ГОСТ 14254-2015.

Параметры анализируемой среды:

• - линейная скорость потока через датчик, м/с

• - диапазон температур, °С

• - остаточное содержание газа, %, не более

• - содержание серы, массовая доля, %, не более

• - давление в трубопроводе, МПа, не более

  от 0,5 до 3,5

  от 0 до плюс 80

  2

  5

  6,4

Программное обеспечение является встроенным.

Идентификационные данные встроенного программного обеспечения влагомера МВН-1 указаны в таблице 1.

Таблица 1. Идентификационные данные программного обеспечения.

Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе прибора, не позволяющей без ее нарушения, получить доступ к программирующему разъёму.

Программное обеспечение исключает возможность модификации или удаление данных через интерфейсы пользователя.

Доступ к калибровочным коэффициентам защищен посредством пароля.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
