Номер по Госреестру СИ: 62596-15
62596-15 Преобразователи вихретоковые
(MX2030)
Назначение средства измерений:
Преобразователи вихретоковые серии МХ2030 (далее преобразователи) предназначены измерения виброперемещения.
Аналитический паспорт типа средства измерений
62596-15 — Преобразователи вихретоковые
MX2030
Фирма "Metrix Instrument Co."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
22
организаций25
владельцев3
версий521
Всего поверок
по агрегатам с 2010 года
25
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
22
Организаций-поверителей
эффективное число: 11
25
Владельцев СИ
эффективное число: 11
278
Экземпляров СИ
по агрегатам владельцев / организаций
64.9%
Периодические поверки
первичные: 8.3%
4.22%
Непригодность
22 извещений
64.3%
Поверки юрлиц
доля в общем объёме
4 498 ₽
Средневзвешенная цена
медиана: 5 021 ₽
100%
Покрытие ценами
расчётный известный объём: 153 916 ₽
2 020,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
906
Концентрация поверителей
HHI; доля топ-5: 57.2%
907
Концентрация владельцев
HHI; доля топ-5: 58.6%
49
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
31
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 521 поверок; пик пришёлся на 2022 год (97).
- Последний завершённый год показал снижение на 61% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -13%.
- Рынок представлен 22 организациями; концентрация низкая (HHI 906), доля топ-5 — 57.2%.
- В базе найдено 25 владельцев и 278 экземпляров СИ; доля пяти крупнейших владельцев — 58.6%.
- Средневзвешенная цена поверки — 4 498 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 153 916 руб.
- Доля извещений о непригодности составляет 4.22% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 020,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2022 — 97
Долгосрочный CAGR: -13%
Активных версий: 1
Ценовой диапазон: 2 475–5 021 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Газпром добыча Ноябрьск" | Юридические лица | 50 | 57 | 1,14 |
| ООО ИК "СИБИНТЕК" | Юридические лица | 42 | 51 | 1,21 |
| Юр. Лицо | Юридические лица | 30 | 30 | 1,00 |
| юридическое лицо | Юридические лица | 21 | 21 | 1,00 |
| ООО "СПЕКТР ИНЖИНИРИНГ" | Юридические лица | 20 | 21 | 1,05 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ТОЛЬЯТТИАЗОТ" | Юридические лица | 15 | 15 | 1,00 |
| Публичное акционерное общество "Тольяттиазот" | Юридические лица | 15 | 15 | 1,00 |
| ООО Альконт | Юридические лица | 11 | 11 | 1,00 |
| ООО "ИЗП" | Юридические лица | 10 | 10 | 1,00 |
| Общество с ограниченной ответственностью "ВПК-ОЙЛ" | Юридические лица | 8 | 29 | 3,63 |
| ПАО АНК "Башнефть" | Юридические лица | 7 | 8 | 1,14 |
| ООО "КОМПАНИЯ МС ДИАГНОСТИКА" | Юридические лица | 7 | 7 | 1,00 |
| АО «ТАИФ-НК» ЗБ | Юридические лица | 6 | 18 | 3,00 |
| АО "ТАИФ-НК" | Юридические лица | 6 | 9 | 1,50 |
| АО "Томскнефть ВНК" | Юридические лица | 4 | 10 | 2,50 |
| ПАО "Нижнекамскнефтехим" | Юридические лица | 4 | 4 | 1,00 |
| АО «ТОМСКНЕФТЬ» ВНК | Юридические лица | 4 | 4 | 1,00 |
| ФГУП "ЦИАМ им. П.И.Баранова" (455+5) | Юридические лица | 4 | 4 | 1,00 |
| ООО ЛУКОЙЛ-Западная Сибирь« | Юридические лица | 3 | 3 | 1,00 |
| Когалым УНУ АО«Нефтеавтоматика» | Юридические лица | 3 | 3 | 1,00 |
| Общество с ограниченной ответственностью "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" | Юридические лица | 2 | 6 | 3,00 |
| ООО «ЛУКОЙЛ-Западная Сибирь» | Юридические лица | 2 | 2 | 1,00 |
| ФЕДЕРАЛЬНОЕ АВТОНОМНОЕ УЧРЕЖДЕНИЕ "ЦЕНТРАЛЬНЫЙ ИНСТИТУТ АВИАЦИОННОГО МОТОРОСТРОЕНИЯ ИМЕНИ П.И. БАРАНОВА" | Юридические лица | 2 | 2 | 1,00 |
| юр.лицо | Юридические лица | 1 | 1 | 1,00 |
| ООО "Стройэксплуатация" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c86e2e0e-9afd-fec1-7806-e6312fff011b | 62596-15 | 2022-04-16 | — | актуальная |
| 89edad65-4d72-ce55-a907-56eee7e09031 | 62596-15 | 2020-11-29 | 2022-04-16 | архивная |
| e27d7a41-be37-7a35-2d24-cb7346b7939c | 62596-15 | 2020-05-07 | 2020-11-29 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

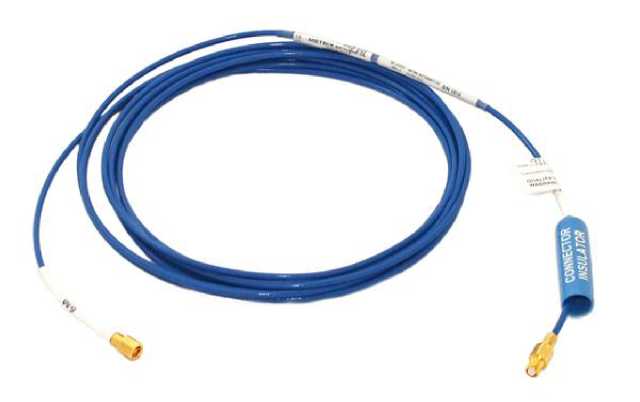

Внешний вид.
Преобразователи вихретоковые
Рисунок № 1
Общие сведения
Дата публикации - 16.04.2022
Срок свидетельства - 12.10.2025
Номер записи -
ID в реестре СИ - 376125
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MX2030, Преобразователи вихретоковые серии MX2030, Преобразователь вихретоковый MX2030, нет, Преобразователи вихретоковые MX2030, МХ2034, -, MX 2030, МХ2030, МХ2034-01-01-09-06-01-022-00, Преобразователь вихретоковый серии МХ2030 МХ2030-03-000-080-05-05, MX2034, MX2033, мод. MX2030, Преобразователь вихретоковый серии МХ2030 МХ2030-03-000-040-05-05, MX2030-03-010-090-10-00, МХ2030-03-000-070-05-05, МХ2030-03-000-160-05-05, нет модификации, Преобразователь вихретоковый серии МХ2030 МХ2030-03-000-100-05-05
Производитель
Изготовитель - Фирма "Metrix Instrument Co."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 521
Выдано извещений - 22
Кол-во периодических поверок - 338
Кол-во средств измерений - 304
Кол-во владельцев - 16
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1509 от 2015.12.02 Об утверждении типов средств измерений
№1698 от 2020.10.12 о продлении срока действия утвержденных типов средств измерений
№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи вихретоковые (MX2030)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62596-15 Преобразователи вихретоковые (MX2030) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
27926-10 Системы контроля, управления и диагностики (ИТ14) Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ») (РОССИЯ Нижегородская обл., г. Саров) |
|
62596-15 Преобразователи вихретоковые (MX2030) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
43779-10 Каналы виброизмерительные (ИКВ-1-хх) ООО НПП "ТИК" (РОССИЯ г. Пермь) |
Все средства измерений Фирма "Metrix Instrument Co."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17357-04 01.05.2009 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235В Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17357-98 01.07.2003 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235, 5473, 5486 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-04 01.10.2009 |
Приборы виброизмерительные, SW6000, SW6040, SM6100, SM6140 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-10 28.02.2025 |
Приборы виброизмерительные, SW6000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17358-98 01.07.2003 |
Приборы виброизмерительные, 5509, 5512, 5477, SW6000, SM6100 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-04 01.10.2009 |
Преобразователи виброперемещения бесконтактные токовихревые проксиметров с преобразователями сигналов, 10000, 10026, 10030, 10037-40, 3000, 3301, 7200 (виброперемещения) 5533, 5510, 5516, 5465, 5488, PT5521 (сигналов) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-98 01.07.2003 |
Преобразователи виброперемещения бесконтактные токовихревые (проксиметры), 5533/10000, 5480/10000, 5465/10000, 5488/10000, 5510/10000, 5516/10000, 5540 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17360-04 12.03.2025 |
Преобразователи вторичные виброизмерительные , 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17360-98 01.07.2003 |
Преобразователи вторичные виброизмерительные , 5484, 5491, 5520, 5543, 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-04 01.10.2009 |
Вибропреобразователи ускорения пьезоэлектрические, SA6200А/В, SA6210, SA6250, SV6300 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-98 01.07.2003 |
Вибропреобразователи ускорения пьезоэлектрические, SV6300, 5514, 5522, 5531, 5528, SA6200 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-04 01.10.2009 |
Виброметры портативные, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-98 01.07.2003 |
Виброметры портативные, 5487, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17363-98 01.07.2003 |
Приборы для мониторинга вибраций, 5372, 5496, 5525, 5526, 5530 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24738-03 01.05.2008 |
Вибропреобразователи , SТ6650, SТ6651, SТ6652 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24739-03 01.05.2008 |
Преобразователи ударов электронные, IT6810 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24740-03 01.05.2008 |
Акселерометры , SA6350 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27658-04 01.10.2009 |
Вибропреобразователи скорости и перемещения пьезоэлектрические с мониторами параметрического контроля, ST5491Е, ST5484Е, ST6917, ST6918, ST6923 (вибропреобразователи), DW5100 и DW6180 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27659-04 01.10.2009 |
Виброметры портативные, SH 2000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27774-04 01.11.2009 |
Преобразователи вторичные виброизмерительные цифровые, GC9125 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27775-04 01.11.2009 |
Приборы для измерения и анализа вибрации, VIBROLOG II Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37165-08 01.04.2013 |
Преобразователи перемещения, TXR Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37166-08 01.04.2013 |
Преобразователи перемещения, TXА Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44233-10 12.03.2025 |
Вибропреобразователи с мониторами параметрического контроля, SA, SV, ST и 5485С (вибропреобразователи) DW7100 и DW8100 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44234-10 28.02.2025 |
Преобразователи ударов, IT681* Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44293-10 01.04.2015 |
Преобразователи вихретоковые с трансмиттерами/драйверами, 100** и МХ330** (преобразователи) МХ330***, TXA-***, TXR-***, 551* и 5533 (трансмиттеры) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49383-12 26.03.2017 |
Системы измерения вибрации, Setpoint Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58493-14 25.09.2019 |
Вибростенды калибровочные переносные, HI-803 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62596-15 12.10.2025 |
Преобразователи вихретоковые, MX2030 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63177-16 12.10.2025 |
Преобразователи вихретоковые, 10000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64404-16 |
Анализатор вибрации, 440 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Преобразователи вихретоковые (MX2030)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 29 | 1 | 0 | 29 | 10 | 29 | 0 | 29 | |
| ООО "СНЭМА-СЕРВИС" (1479) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 68 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 14 | 2 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ООО "АЛЬКОНТ" (RA.RU.312056) | 17 | 14 | 0 | 0 | 11 | 11 | 0 | |||
| ООО "КОМДИАГНОСТИКА" (RA.RU.310504) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 36 | 5 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 94 | 29 | 44 | 0 | 30 | 28 | 2 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 52 | 0 | 37 | 6 | 51 | 0 | 37 | ||
| ООО "ЭТАЛОН" (RA.RU.312790) | 48 | 0 | 48 | 0 | 48 | 0 | 48 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 0 | 13 | 5 | 5 | 0 | 5 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 30 | 15 | 0 | 30 | 0 | 30 | 0 | 30 | |
| ООО "АСУ ПРО" (RA.RU.310446) | 30 | 0 | 30 | 0 | 30 | 0 | 30 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 1 | 0 | 0 | 0 |
Стоимость поверки Преобразователи вихретоковые (MX2030)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3400 | 5021 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
7307 | 5021 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
4357 | 5021 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус трансмиттера/драйвера методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии МХ2030
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Техническая документация фирмы «Metrix Instrument Co.», США.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма и, если позволяют условия эксплуатации, на корпус трансмиттера/драйвера методом наклейки.
Изготовитель
Фирма «Metrix Instrument Co.», США
Адрес: 8824 Fallbrook Dr., Houston, TX 77064, USA
Заявитель
Общество с ограниченной ответственностью «Спектр» (ООО «Спектр») Адрес: 117246, г. Москва, ул. Херсонская, д. 41А, помещение II, этаж 5, комната 9
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи представляют собой виброизмерительный канал, в состав которого входят: вихретоковый датчик МХ2030, трансмиттер/драйвер МХ2033 или МХ2034 и удлинительный кабель МХ2031.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения относительной вибрации (вала относительно корпуса), радиальных и осевых перемещений вала, частоты вращения вала, статического зазора и его изменения.
Вихретоковый датчик являются преобразователем параметрического типа и может работать, начиная с частоты равной нулю (постоянный входной сигнал).
Калибровочная характеристика преобразователя зависит от материала ротора.
Вихретоковый датчик МХ2030 выпускается в двух исполнениях: с диаметром измерительной головки 5 мм и 8 мм.
Трансмиттер/драйвер МХ2033 представляет собой согласующий усилитель с выходом по напряжению, пропорциональным осевому перемещению.
Трансмиттер/драйвер МХ2034 представляет собой согласующий усилитель с нормированным токовым выходом 4 - 20 мА, пропорциональным радиальной вибрации или частоте вращения вала.
Внешний вид вихретокового датчика МХ2030 приведен на рисунке 1, внешний вид трансмиттеров/драйверов МХ2033 и МХ2034 приведен на рисунке 2, внешний вид удлинительного кабеля МХ2031 приведен на рисунке 3.
Место опломбирования
Рисунок 1 - Внешний вид вихретокового датчика МХ2030
Место опломбирования
Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 2 - Внешний вид трансмиттеров/драйверов МХ2033 и МХ2034
Рисунок 3 - Внешний вид удлинительного кабеля МХ2031
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброперемещения, мкм: c трансмиттером/драйвером МХ2033 c трансмиттером/драйвером МХ2034 |
от 250 до 1500 от 100 до 2500 |
|
Номинальный коэффициент преобразования на базовой частоте 43 Гц (с трансмиттером/драйвером МХ2033), мВ/мкм |
7,87 |
Продолжение таблицы 1
|
Номинальный коэффициент преобразования на базовой частоте 43 Гц (с трансмиттером/драйвером МХ2034), мА/мкм: для диапазона измерения D |
16 Л" =— D |
|
Диапазон рабочих частот, Гц с трансмиттером/драйвером МХ2033 с трансмиттером/драйвером МХ2034 |
от 0 до 8000 от 0 до 5000 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
±12 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
минус 3 |
|
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±10 |
|
Напряжение питания (пост. тока), В |
от 17 до 30 |
|
Нормальные условия: диапазон температур, °С |
23±5 |
|
Рабочие условия эксплуатации диапазон рабочих температур, °С вихретоковых датчиков и удлинительных кабелей трансмиттеров/драйверов |
от минус 51 до 177 от минус 40 до 85 |
Таблица 2 - Габаритные размеры и масса
|
Наименование характеристики |
Значение |
|
Диаметр наконечника вихретокового датчика, мм |
5 и 8 |
|
Длина вихретокового датчика, мм |
20 |
|
Длина кабеля, м |
от 3 до 8,5 |
|
Длина трансмиттеров/драйверов, мм |
98,4 |
|
Ширина трансмиттеров/драйверов, мм |
39,5 |
|
Высота трансмиттеров/драйверов, мм |
60, 5 |
|
Масса, кг: вихретокового датчика с удлинителем кабелем (в зависимости от длины датчика и кабеля) трансмиттеров/драйверов |
от 0,33 до 0,4 0,25 |
