Номер по Госреестру СИ: 44234-10
44234-10 Преобразователи ударов
(IT681*)
Назначение средства измерений:
Преобразователи ударов серии IT681* (далее преобразователи) предназначены для преобразования механических ударов в электрические сигналы и измерения количества ударов.

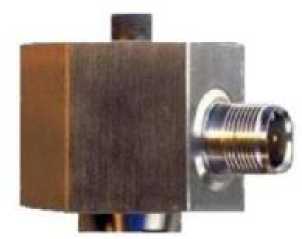

Внешний вид.
Преобразователи ударов
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус преобразователя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям ударов серии IT681*
Техническая документация фирмы «Metrix Instrument Co.»
Поверка
Поверкаосуществляется по документу МП 44234-10 «Преобразователи ударов электронные серии IT681* фирмы «Metrix Instrument Co», США», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 9 марта 2010г.
Основными средствами поверки являются: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012, цифровой мультиметр Agilent 34411А (г/р №33921-07).
Изготовитель
Фирма «Metrix Instrument Co.», США
Адрес: 8824 Fallbrook Dr., Houston, TX 77064, USA (США).
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователь представляет собой акселерометр со встроенным усилителем-формирователем и преобразователем выходного сигнала в унифицированный сигнал 4 - 20 мА.
Принцип работы преобразователей основан на преобразовании пьезоэлектрическим элементом механических колебаний в электрический сигнал, величина которого пропорциональна уровню виброускорения, и преобразовании этого сигнала в усилителе-формирователе в сигнал, величина которого пропорциональна количеству ударных импульсов определенного установленного уровня в установленный период времени.
В преобразователи встроен таймер, служащий для задания интервала времени, в течение которого измеряется количество ударов. Запоминающее устройство преобразователя используется для фиксации порогового уровня ударной нагрузки.
Преобразователи имеют выходной нормированный токовый сигнал 4 - 20 мА.
Преобразователи выпускаются в трех модификациях: IT6810, IT6811 и IT6812. Между собой модификации различаются конструкцией разъема и выходных контактов.
Внешний вид преобразователей ударов серии IT681* приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей ударов серии IT681*
Таблица 1
Наименование характеристики |
Значение |
Номинальный коэффициент преобразования, мА/имп. |
1,0 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 |
Диапазон измерений количества ударов, превышающих пороговый уровень за установленный период времени |
от 0 до 16 |
Выходной ток, мА |
от 4 до 20 |
Период измерения (регулируемый), с |
от 0,8 до 3,6 |
Диапазон уровня (порога) измерений удара, мВ |
от 50 до 1200 |
Максимальное пиковое значение удара, м/с2 |
50000 |
Максимально сопротивление нагрузки, Ом |
50 (Vs-15) |
Условия эксплуатации: диапазон рабочих температур, С |
от минус 40 до 100 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, вызванное изменением температуры окружающего воздуха, %/°С |
±0,05 |
Напряжение питания (пост.), В |
от 15 до 30 |
Габаритные размеры (длинахширинахвысота), мм, не более |
44,5Х51Х46,5 |
Масса, кг, не более |
0,64 |
