Назначение средства измерений:
Системы измерения вибрации Setpoint (далее системы) представляют собой многоканальную систему, обеспечивающую измерение параметров абсолютной вибрации (виброускорение, виброскорость и виброперемещение) и относительной вибрации (осевое перемещение, относительное и тепловое расширение), измерение частоты вращения валов, а также температуры.
Внешний вид.
Системы измерения вибрации
Рисунок № 1
Программное обеспечение
(ПО) служит для обработки, визуализации данных, архивирования информации, поступающей от измерительных модулей, удаленного контроля и подготовки отчетов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой.ватель не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Системный блок с установленным ПО находится в запирающемся шкафу, что исключает возможность физического воздействия на ПО с использованием внешних носителей информации. Запираемая лицевая панель с сенсорным дисплеем (опция) обеспечивает дополнительную защиту системы от несанкционированного доступа к портам данных и конфигурации. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Setpoint Configuration Software |
Metrix setpoint setup and maintenance |
1.1.62.0 |
01A4338224C81165B 0707E9DC9E7E919 |
MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользо-
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации «Системы измерения вибрации Setpoint» раздел 4.4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерения вибрации SetpointТехническая документация фирмы «Metrix Instrument Co.», США.
Лист № 4 всего листов 4 Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу МП 49383-12 «Системы измерения вибрации Setpoint фирмы «Metrix Instrument Co.», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.Основные средства поверки: генератор сигналов произвольной формы Agilent 33220A (г/р № 32993-09), мультиметр Agilent 34401A (г/р № 16500-97), калибратор-измеритель стандартных сигналов КИСС-03 (г/р № 20641-11), частотомер электронно-счетный вычислительный Ч3-64 (г/р № 9135-83), магазин сопротивления Р4831 (г/р № 6332-77), мегаомметр Ф4102/1-1М (г/р № 9225-88).
Изготовитель
Фирма «Metrix Instrument Co.»
Адрес: 8824 Fallbrook Dr. Houston, TX 77064, США
Тел. +1 (281) 940-1802; Факс (1) 713-559-9421; E-mail: info@metrixsetpoint.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»Принцип работы системы основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с пороговыми значениями (предупредительными и аварийными уставками).
Система может работать с большинством вибропреобразователей промышленного стандарта, включая вихретоковые датчики, а также с термопарами и термосопротивлениями.
Система имеет модульную конструкцию и состоит из процессорного модуля, модуля связи, универсального измерительного модуля для подключения вибропреобразователей и модуля контроля температуры. Дополнительно система может оснащаться лицевой панелью с цветным сенсорным дисплеем для визуального контроля работы каналов, графического и числового отображения измеренных и вычисленных параметров.
В зависимости от требуемого числа и вида входных каналов системы выпускаются в трех модификациях - в 16-и слотовом (число измерительных модулей от 1 до 14), 8-и слотовом (число измерительных модулей от 1 до 6) и 4-х слотовом (число измерительных модулей от 1 до 2) корпусах. Каждый измерительный модуль содержит входные каналы для подключения измерительных преобразователей, выходные каналы с преобразованием входного сигнала в унифицированный токовый сигнал для передачи данных в автоматизированные системы управления технологическими процессами и выходные каналы без преобразования входного сигнала.
В качестве средства конфигурирования системы используются персональные компьютеры различного исполнения.

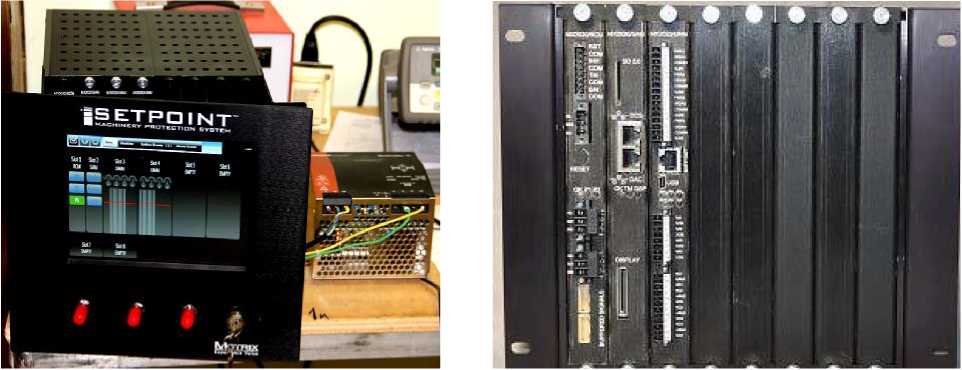

Внешний вид системы с дополнительным дисплеем и без, приведен на рисунке 1.
Рисунок 1
Программное обеспечение (ПО) служит для обработки, визуализации данных, архивирования информации, поступающей от измерительных модулей, удаленного контроля и подготовки отчетов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой.
ватель не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Системный блок с установленным ПО находится в запирающемся шкафу, что исключает возможность физического воздействия на ПО с использованием внешних носителей информации. Запираемая лицевая панель с сенсорным дисплеем (опция) обеспечивает дополнительную защиту системы от несанкционированного доступа к портам данных и конфигурации. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Setpoint Configuration Software |
Metrix setpoint setup and maintenance |
1.1.62.0 |
01A4338224C81165B 0707E9DC9E7E919 |
MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользо-
Система измерения вибрации Setpoint Руководство по эксплуатации Методика поверки |
1 шт. 1 экз. 1 экз. |
1. Модуль измерения параметров вибрации
Число входных (выходных) каналов, шт. 4
Диапазон измерения параметров вибрации:
Диапазон частот: |
от 0 до 2000 от 0 до 1250 от 0 до 2000 |
Диапазон измерения осевого перемещения (относительного и теплового расширения), мкм Диапазон измерения частоты вращения, об/мин Диапазон входного постоянного напряжения, В Расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95, % Диапазон выходного тока, мА Расширенная неопределенность преобразования входного сигнала в постоянный ток при коэффициенте охвата к=2 и доверительной вероятности 0,95, % 2. Модуль контроля температуры Число входных (выходных) каналов, шт. |
от 0,5 до 25000 от 0,5 до 5000 от 1 до 4000 ± 2540 от 1 до 100 000 от минус 23 до 19 1 от 4 до 20 1 6 |
Диапазон измерения температуры: о
о
Диапазон входных напряжений, мВ: |
от минус 160 до 1370 от минус 200 до 850 от -10 до 2500 |
Лист № 3 всего листов 4 | |
Диапазон входных сопротивлений, Ом: |
от 1 до 400 |
Расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95, % Диапазон выходного тока, мА Расширенная неопределенность преобразования входного сигнала в постоянный ток при коэффициенте охвата к=2 и доверительной вероятности 0,95, % Условия эксплуатации: |
1 от 4 до 20 1 |
диапазон рабочих температур, °С Габаритные размеры (длина х ширина х высота): |
от минус 20 до 65 |
|
483х294х230 280х294х230 178х217х230 483х10х266 280х10х266 отсутствует |
|
12,8 7,6 2,4 2,2 1,5 отсутствует |
