Номер по Госреестру СИ: 63177-16
63177-16 Преобразователи вихретоковые
(10000)
Назначение средства измерений:
Преобразователи вихретоковые серии 10000 (далее преобразователи) предназначены для измерения виброперемещения.
Аналитический паспорт типа средства измерений
63177-16 — Преобразователи вихретоковые
10000
Фирма "Metrix Instrument Co."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
15
организаций11
владельцев2
версий229
Всего поверок
по агрегатам с 2010 года
2
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
15
Организаций-поверителей
эффективное число: 7.9
11
Владельцев СИ
эффективное число: 4.5
81
Экземпляров СИ
по агрегатам владельцев / организаций
52.4%
Периодические поверки
первичные: 5.2%
3.49%
Непригодность
8 извещений
59.8%
Поверки юрлиц
доля в общем объёме
4 252 ₽
Средневзвешенная цена
медиана: 5 110 ₽
100%
Покрытие ценами
расчётный известный объём: 91 635 ₽
2 021,0 лет
Средний возраст парка
взвешено по годовому объёму
636 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 261
Концентрация поверителей
HHI; доля топ-5: 69.9%
2 239
Концентрация владельцев
HHI; доля топ-5: 90.1%
12
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
31
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 229 поверок; пик пришёлся на 2020 год (55).
- Последний завершённый год показал снижение на 54.5% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 15 организациями; концентрация низкая (HHI 1261), доля топ-5 — 69.9%.
- В базе найдено 11 владельцев и 81 экземпляров СИ; доля пяти крупнейших владельцев — 90.1%.
- Средневзвешенная цена поверки — 4 252 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 91 635 руб.
- Доля извещений о непригодности составляет 3.49% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 636 дней; средний возраст парка по агрегатам организаций — 2 021,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2020 — 55
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 2 475–5 110 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" | Юридические лица | 28 | 37 | 1,32 |
| юридическое лицо | Юридические лица | 22 | 59 | 2,68 |
| Акционерное общество "Башкирская содовая компания" | Юридические лица | 10 | 20 | 2,00 |
| ПАО "ТГК-2" | Юридические лица | 8 | 8 | 1,00 |
| УТНГП ПАО "Татнефть" им.В.Д.Шашина | Юридические лица | 5 | 5 | 1,00 |
| Когалым УНУ АО«Нефтеавтоматика» | Юридические лица | 2 | 2 | 1,00 |
| ООО «ЛУКОЙЛ-Западная Сибирь» | Юридические лица | 2 | 2 | 1,00 |
| ООО «РН-Юганскнефтегаз» | Юридические лица | 1 | 1 | 1,00 |
| ООО "СК "РУСВЬЕТПЕТРО" | Юридические лица | 1 | 1 | 1,00 |
| ООО Альконт | Юридические лица | 1 | 1 | 1,00 |
| ООО "Альконт" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 08b43e3d-a8f5-13ca-5995-da36d89d49ea | 63177-16 | 2020-11-29 | — | актуальная |
| 764c8cae-cdce-6d17-bffe-85504b819258 | 63177-16 | 2020-05-07 | 2020-11-29 | архивная |
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

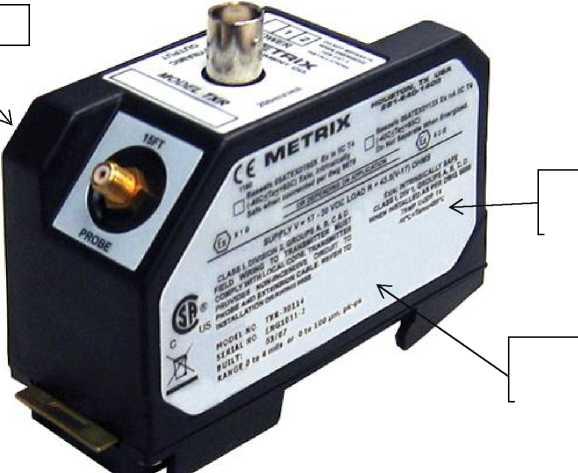

Внешний вид.

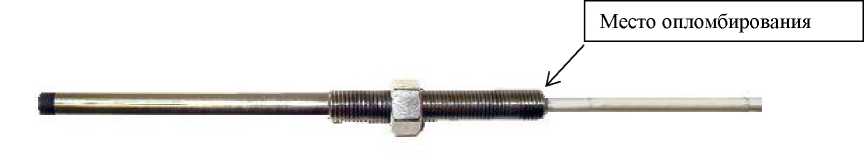

Преобразователи вихретоковые
Рисунок № 1
Внешний вид.
Преобразователи вихретоковые
Рисунок № 2

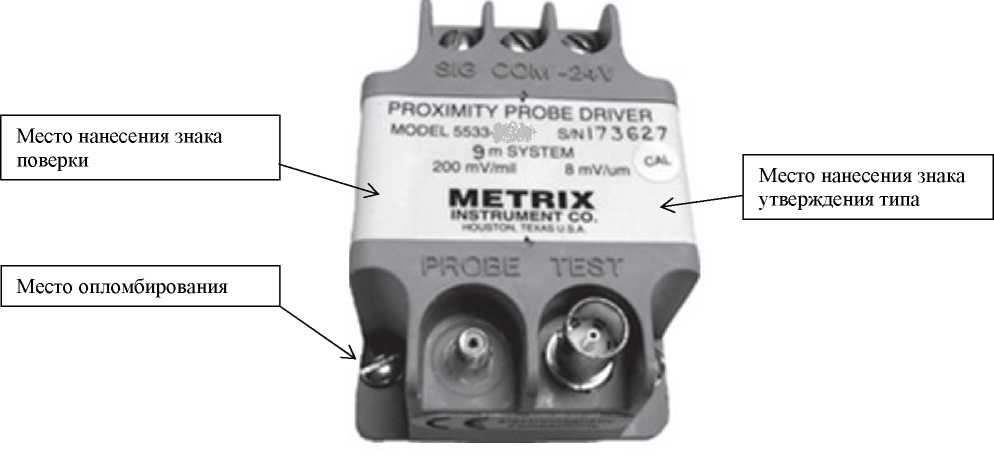

Внешний вид.
Преобразователи вихретоковые
Рисунок № 3
Внешний вид.
Преобразователи вихретоковые
Рисунок № 4

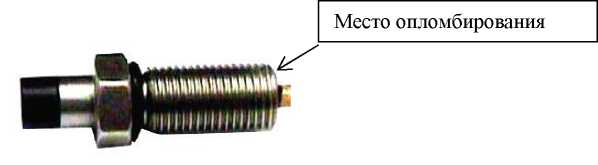

Внешний вид.
Преобразователи вихретоковые
Рисунок № 5
Общие сведения
Дата публикации - 29.11.2020
Срок свидетельства - 12.10.2025
Номер записи -
ID в реестре СИ - 376762
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
10000, 10007, 10039, 10008-00-08-50-02, 10008, 10030, серии 10000 модификации 10008, Преобразователи вихретоковые 10000, 10008-00-07-50-02, 10007-00-12-05-02, 10040, 10040-00-10-05-02
Производитель
Изготовитель - Фирма "Metrix Instrument Co."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 229
Выдано извещений - 8
Кол-во периодических поверок - 120
Кол-во средств измерений - 96
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 711 дн.
Приказы РСТ, где упоминается данный тип СИ
№150 от 2016.02.17 Об утверждении типов средств измерений
№1698 от 2020.10.12 о продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Преобразователи вихретоковые (10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63177-16 Преобразователи вихретоковые (10000) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
27926-10 Системы контроля, управления и диагностики (ИТ14) Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ») (РОССИЯ Нижегородская обл., г. Саров) |
|
63177-16 Преобразователи вихретоковые (10000) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
50585-12 Аппаратура (Вибробит 100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
63177-16 Преобразователи вихретоковые (10000) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
69044-17 Вибропреобразователи (DVA) Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь) |
|
63177-16 Преобразователи вихретоковые (10000) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
43779-10 Каналы виброизмерительные (ИКВ-1-хх) ООО НПП "ТИК" (РОССИЯ г. Пермь) |
Все средства измерений Фирма "Metrix Instrument Co."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17357-04 01.05.2009 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235В Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17357-98 01.07.2003 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235, 5473, 5486 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-04 01.10.2009 |
Приборы виброизмерительные, SW6000, SW6040, SM6100, SM6140 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-10 28.02.2025 |
Приборы виброизмерительные, SW6000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17358-98 01.07.2003 |
Приборы виброизмерительные, 5509, 5512, 5477, SW6000, SM6100 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-04 01.10.2009 |
Преобразователи виброперемещения бесконтактные токовихревые проксиметров с преобразователями сигналов, 10000, 10026, 10030, 10037-40, 3000, 3301, 7200 (виброперемещения) 5533, 5510, 5516, 5465, 5488, PT5521 (сигналов) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-98 01.07.2003 |
Преобразователи виброперемещения бесконтактные токовихревые (проксиметры), 5533/10000, 5480/10000, 5465/10000, 5488/10000, 5510/10000, 5516/10000, 5540 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17360-04 12.03.2025 |
Преобразователи вторичные виброизмерительные , 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17360-98 01.07.2003 |
Преобразователи вторичные виброизмерительные , 5484, 5491, 5520, 5543, 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-04 01.10.2009 |
Вибропреобразователи ускорения пьезоэлектрические, SA6200А/В, SA6210, SA6250, SV6300 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-98 01.07.2003 |
Вибропреобразователи ускорения пьезоэлектрические, SV6300, 5514, 5522, 5531, 5528, SA6200 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-04 01.10.2009 |
Виброметры портативные, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-98 01.07.2003 |
Виброметры портативные, 5487, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17363-98 01.07.2003 |
Приборы для мониторинга вибраций, 5372, 5496, 5525, 5526, 5530 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24738-03 01.05.2008 |
Вибропреобразователи , SТ6650, SТ6651, SТ6652 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24739-03 01.05.2008 |
Преобразователи ударов электронные, IT6810 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24740-03 01.05.2008 |
Акселерометры , SA6350 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27658-04 01.10.2009 |
Вибропреобразователи скорости и перемещения пьезоэлектрические с мониторами параметрического контроля, ST5491Е, ST5484Е, ST6917, ST6918, ST6923 (вибропреобразователи), DW5100 и DW6180 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27659-04 01.10.2009 |
Виброметры портативные, SH 2000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27774-04 01.11.2009 |
Преобразователи вторичные виброизмерительные цифровые, GC9125 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27775-04 01.11.2009 |
Приборы для измерения и анализа вибрации, VIBROLOG II Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37165-08 01.04.2013 |
Преобразователи перемещения, TXR Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37166-08 01.04.2013 |
Преобразователи перемещения, TXА Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44233-10 12.03.2025 |
Вибропреобразователи с мониторами параметрического контроля, SA, SV, ST и 5485С (вибропреобразователи) DW7100 и DW8100 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44234-10 28.02.2025 |
Преобразователи ударов, IT681* Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44293-10 01.04.2015 |
Преобразователи вихретоковые с трансмиттерами/драйверами, 100** и МХ330** (преобразователи) МХ330***, TXA-***, TXR-***, 551* и 5533 (трансмиттеры) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49383-12 26.03.2017 |
Системы измерения вибрации, Setpoint Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58493-14 25.09.2019 |
Вибростенды калибровочные переносные, HI-803 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62596-15 12.10.2025 |
Преобразователи вихретоковые, MX2030 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63177-16 12.10.2025 |
Преобразователи вихретоковые, 10000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64404-16 |
Анализатор вибрации, 440 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Преобразователи вихретоковые (10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 13 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЛЬКОНТ" (RA.RU.312056) | 6 | 6 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 43 | 0 | 18 | 4 | 39 | 0 | 18 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 28 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 9 | 2 | 0 | 9 | 4 | 5 | 0 | 5 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 51 | 0 | 51 | 0 | 51 | 0 | 51 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 6 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи вихретоковые (10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3400 | 5110 |
|
ФБУ Коми ЦСМ Республика Коми |
9266 | 5110 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
4357 | 5110 |
|
ФБУ Ярославский ЦСМ Ярославская область |
3418 | 5110 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус трансмиттера или драйвера методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии 10000
Техническая документация фирмы «Metrix Instrument Co.». ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма и, если позволяют условия эксплуатации, на корпус трансмиттера (или драйвера) методом наклейки.
Изготовитель
Фирма «Metrix Instrument Co.», США
Адрес: 8824 Fallbrook Dr., Houston, TX 77064, USA (США)
Заявитель
Общество с ограниченной ответственностью «Спектр» (ООО «Спектр») Адрес: 117246, г. Москва, ул. Херсонская, д. 41А, помещение II, этаж 5, комната 9
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи представляют собой виброизмерительный канал, в состав которого входят: вихретоковый датчик серии 10000, трансмиттер серий TXR, TXA или драйвер серии 5533 и удлинительный кабель моделей 7402, 9282 или 5494.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе, поршневом штоке). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения относительной вибрации (вала относительно корпуса), радиальных и осевых перемещений вала, частоты вращения вала, статического зазора и его изменения.
Вихретоковые датчики серии 1000 являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Калибровочная характеристика преобразователя зависит от материала ротора.
Вихретоковые датчики серии 10000 выпускаются в следующих модификациях, приведенных в таблице 1.
Таблица 1
|
Модификация |
Диаметр измерительной головки |
Тип резьбы |
Металлорукав |
Монтаж |
|
10001 |
5 мм |
1/4"-28 |
нет |
прямой |
|
10002 |
5 мм |
1/4"-28 |
да |
прямой |
|
10003 |
5 мм |
М8х1 |
нет |
прямой |
|
10004 |
5 мм |
М8х1 |
да |
прямой |
|
10005 |
8 мм |
3/8"-24 |
нет |
прямой |
|
10006 |
8 мм |
3/8"-24 |
да |
прямой |
|
10007 |
8 мм |
М10х1 |
нет |
прямой |
|
10008 |
8 мм |
М10х1 |
да |
прямой |
|
10009 |
4,83 мм |
1/4"-28 |
нет |
прямой |
|
10010 |
4,83 мм |
1/4"-28 |
да |
прямой |
|
10012 |
4,83 мм |
М8х1 |
нет |
прямой |
|
10013 |
4,83 мм |
М8х1 |
да |
прямой |
|
10014 |
7,62 мм |
3/8"-24 |
нет |
прямой |
|
10015 |
7,62 мм |
3/8"-24 |
да |
прямой |
|
10017 |
7,62 мм |
М10х1 |
нет |
прямой |
|
10018 |
7,62 мм |
М10х1 |
да |
прямой |
|
10025 |
7,62 мм |
3/8"-24 |
нет |
прямой |
|
10026 |
7,62 мм |
3/8"-24 |
нет |
обратный |
|
10027 |
7,62 мм |
3/8"-24 |
нет |
прямой |
Продолжение таблицы 1
|
Модификация |
Диаметр измерительной головки |
Тип резьбы |
Металлорукав |
Монтаж |
|
10030 |
8 мм |
М10х1 |
нет |
обратный |
|
10037 |
11 мм |
1/2"-20 |
нет |
прямой |
|
10038 |
11 мм |
1/2"-20 |
да |
прямой |
|
10039 |
11 мм |
М14х1,5 |
нет |
прямой |
|
10040 |
11 мм |
М14х1,5 |
да |
прямой |
|
10041 |
11 мм |
3/8"-24 |
нет |
обратный |
|
10042 |
11 мм |
М10х1 |
нет |
обратный |
Драйверы серии 5533 представляют собой согласующий усилитель с выходом по напряжению, пропорциональным радиальной вибрации или осевому перемещению.
Трансмиттеры серий TXR, TXA представляют собой согласующие усилители и имеют на выходе нормированный токовый сигнал 4 - 20 мА, пропорциональный радиальной вибрации (TXR) или осевому перемещению (TXA).
Удлинительный кабель модели 7402 используется совместно с вихретоковыми датчиками модификаций 10001, 10002, 10003, 10004, 10005, 10006, 10007, 10008, 10009, 10010, 10012, 10013, 10014, 10015, 10017, 10018, 10025, 10027, 10030.
Удлинительный кабель модели 9282 используется совместно с вихретоковыми
датчиками модификаций 10037, 10038, 10039, 10040, 10041, 10042.
Удлинительный кабель модели 5494 используется совместно с вихретоковыми
датчиками модификации 10026.
Внешний вид вихретоковых датчиков приведен на рисунках 1 и 2, внешний вид удлинительных кабелей приведен на рисунке 3, внешний вид драйвера серии 5533 приведен на рисунке 4, внешний вид трансмиттеров серий TXR, TXA приведен на рисунке 5.
Рисунок 1 - Внешний вид вихретоковых датчиков серии 10000 (обратный монтаж)
Рисунок 2 - Внешний вид вихретоковых датчиков серии 10000 (прямой монтаж)
Рисунок 3 - Внешний вид удлинительных кабелей моделей 7402, 9282, 5494
Рисунок 4 - Внешний вид драйвера серии 5533
Место опломбирования
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 5 - Внешний вид трансмиттеров серий TXR, TXA
Преобразователь вихретоковый серии 10000 1 экз.
Руководство по эксплуатации 1 экз.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброперемещения, мкм: | |
|
- преобразователей вихретоковых в составе: вихретоковый датчик серии 10000 с диаметрами измерительной головки 4,83 (5; 7,62 или 8) мм; трансмиттер серии ТХА или TXR; удлинительный кабель моделей 7402 (или 9282, или 5494) |
от 500 до 2000 |
|
- преобразователей вихретоковых в составе: вихретоковый датчик серии 10000 с диаметрами измерительной головки 4,83 (5; 7,62 или 8) мм; драйвер серии 5533; удлинительный кабель моделей 7402 (или 9282, или 5494) |
от 500 до 2000 |
|
от 500 до 4000 |
|
датчик серии 10000 с диаметрами измерительной головки 11мм; драйвер серии 5533; удлинительный кабель моделей 7402 (или 9282, или 5494) |
от 500 до 4000 |
|
Номинальный коэффициент преобразования на базовой частоте 43 Гц, мВ/мкм: | |
|
- преобразователей вихретоковых в составе: вихретоковый датчик серии 10000 с диаметрами измерительной головки 4,83 (5; 7,62 или 8) мм; трансмиттер серии ТХА или TXR; удлинительный кабель моделей 7402 (или 9282, или 5494) |
7,78 |
|
- преобразователей вихретоковых в составе: вихретоковый датчик серии 10000 с диаметрами измерительной головки 4,83 (5; 7,62 или 8) мм; драйвер серии 5533; удлинительный кабель моделей 7402 (или 9282, или 5494) |
7,78 |
|
3,94 |
|
датчик серии 10000 с диаметрами измерительной головки 11мм; драйвер серии 5533; удлинительный кабель моделей 7402 (или 9282, или 5494) |
4,0 |
|
Номинальный коэффициент преобразования на базовой частоте 43 Гц, мА/мкм: для диапазона измерения D |
16 К =— D |
|
Диапазон рабочих частот, Гц: | |
|
- преобразователей вихретоковых в составе: вихретоковый датчик серии 10000; трансмиттер серии ТХА или TXR; удлинительный кабель моделей 7402 (или 9282, или 5494) |
от 0 до 5000 |
|
- преобразователей вихретоковых в составе: вихретоковый датчик серии 10000; драйвер серии 5533; удлинительный кабель моделей 7402 (или 9282, или 5494) |
от 0 до 10000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
±12 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
минус 3 |
|
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±10 |
|
Напряжение питания (пост. тока), В |
от 17 до 30 |
|
Нормальные условия: диапазон температур, °С |
23±5 |
|
Рабочие условия эксплуатации диапазон рабочих температур, °С вихретоковых датчиков и удлинительных кабелей трансмиттеров серий TXA, TXR драйвера серии 5533 |
от минус 40 до 177 от минус 40 до 85 от минус 51 до 100 |
Таблица 3 - Габаритные размеры и масса
|
Наименование характеристики |
Значение |
|
Диаметр измерительной головки вихретокового датчика, мм: модификаций 10001, 10002, 10003, 10004 |
5 |
|
модификаций 10005, 10006, 10007, 10008, 10030 |
8 |
|
модификаций 10009, 10010, 10012, 10013 |
4,83 |
|
модификаций 10014, 10015, 10017, 10018, 10025, 10026, 10027 |
7,62 |
|
модификаций 10037, 10038, 10039, 10040, 10041, 10042 |
11 |
|
Длина вихретокового датчика, мм: модификаций 10001, 10002, 10003, 10004, 10005, 10006, 10007, 10008, 10009, 10010, 10012, 10013, 10014, 10015, 10017, 10018, 10025, 10027,10037, 10038, 10039, 10040 |
250 |
|
модификаций 10026, 10030, 10041, 10042 |
31 |
|
Длина кабеля, м: модификаций 7402, 5494 |
от 4 до 8,5 |
|
модификации 9282 |
от 5 до 9 |
|
Длина, мм: трансмиттеров серий TXA, TXR |
98,3 |
|
драйвера серии 5533 |
79,2 |
|
Ширина, мм: трансмиттеров серий TXA, TXR |
39,3 |
|
драйвера серии 5533 |
60,5 |
|
Высота, мм: трансмиттеров серий TXA, TXR |
60, 5 |
|
драйвера серии 5533 |
49,3 |
|
Масса, кг: вихретокового датчика с удлинителем кабелем (в зависимости от длины датчика и кабеля) |
от 0,2 до 0,6 |
|
трансмиттеров серий TXA, TXR |
0,27 |
|
драйвера серии 5533 |
0,5 |
