Номер по Госреестру СИ: 58493-14
58493-14 Вибростенды калибровочные переносные
(HI-803)
Назначение средства измерений:
Вибростенды калибровочные переносные HI-803 (далее вибростенды)
предназначены для передачи размеров единиц величин характеристик вибрации (виброускорения, виброскорости, виброперемещения) калибруемым СИ
(вибропреобразователям, преобразователям виброскорости и виброперемещения).
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
HI-803
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Акционерное общество "АДМИРАЛТЕЙСКИЕ ВЕРФИ" | Юридические лица | 1 | 4 | 4,00 |
| ООО "Газпромнефть-Автоматизация" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| a174a82e-8395-6318-9e25-a16478c3e280 | 58493-14 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Дата публикации - 07.05.2020
Срок свидетельства - 25.09.2019
Номер записи - 149131
ID в реестре СИ - 371531
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
HI-803, HI - 803, нет данных
Изготовитель - Фирма "Metrix Instrument Co."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 30208 дн.
№1377 от 2014.09.24 Об утверждении типа СИ (ГР 23671-14 - 58541-14)
№561 от 2020.03.18 О продлении срока действия свидетельств об утверждении типа средств измерений 29
№3417 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Горное дело" (ТК 269)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17357-04 01.05.2009 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235В Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17357-98 01.07.2003 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235, 5473, 5486 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-04 01.10.2009 |
Приборы виброизмерительные, SW6000, SW6040, SM6100, SM6140 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-10 28.02.2025 |
Приборы виброизмерительные, SW6000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17358-98 01.07.2003 |
Приборы виброизмерительные, 5509, 5512, 5477, SW6000, SM6100 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-04 01.10.2009 |
Преобразователи виброперемещения бесконтактные токовихревые проксиметров с преобразователями сигналов, 10000, 10026, 10030, 10037-40, 3000, 3301, 7200 (виброперемещения) 5533, 5510, 5516, 5465, 5488, PT5521 (сигналов) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-98 01.07.2003 |
Преобразователи виброперемещения бесконтактные токовихревые (проксиметры), 5533/10000, 5480/10000, 5465/10000, 5488/10000, 5510/10000, 5516/10000, 5540 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17360-04 12.03.2025 |
Преобразователи вторичные виброизмерительные , 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17360-98 01.07.2003 |
Преобразователи вторичные виброизмерительные , 5484, 5491, 5520, 5543, 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-04 01.10.2009 |
Вибропреобразователи ускорения пьезоэлектрические, SA6200А/В, SA6210, SA6250, SV6300 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-98 01.07.2003 |
Вибропреобразователи ускорения пьезоэлектрические, SV6300, 5514, 5522, 5531, 5528, SA6200 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-04 01.10.2009 |
Виброметры портативные, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-98 01.07.2003 |
Виброметры портативные, 5487, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17363-98 01.07.2003 |
Приборы для мониторинга вибраций, 5372, 5496, 5525, 5526, 5530 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24738-03 01.05.2008 |
Вибропреобразователи , SТ6650, SТ6651, SТ6652 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24739-03 01.05.2008 |
Преобразователи ударов электронные, IT6810 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24740-03 01.05.2008 |
Акселерометры , SA6350 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27658-04 01.10.2009 |
Вибропреобразователи скорости и перемещения пьезоэлектрические с мониторами параметрического контроля, ST5491Е, ST5484Е, ST6917, ST6918, ST6923 (вибропреобразователи), DW5100 и DW6180 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27659-04 01.10.2009 |
Виброметры портативные, SH 2000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27774-04 01.11.2009 |
Преобразователи вторичные виброизмерительные цифровые, GC9125 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27775-04 01.11.2009 |
Приборы для измерения и анализа вибрации, VIBROLOG II Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37165-08 01.04.2013 |
Преобразователи перемещения, TXR Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37166-08 01.04.2013 |
Преобразователи перемещения, TXА Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44233-10 12.03.2025 |
Вибропреобразователи с мониторами параметрического контроля, SA, SV, ST и 5485С (вибропреобразователи) DW7100 и DW8100 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44234-10 28.02.2025 |
Преобразователи ударов, IT681* Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44293-10 01.04.2015 |
Преобразователи вихретоковые с трансмиттерами/драйверами, 100** и МХ330** (преобразователи) МХ330***, TXA-***, TXR-***, 551* и 5533 (трансмиттеры) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49383-12 26.03.2017 |
Системы измерения вибрации, Setpoint Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58493-14 25.09.2019 |
Вибростенды калибровочные переносные, HI-803 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62596-15 12.10.2025 |
Преобразователи вихретоковые, MX2030 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63177-16 12.10.2025 |
Преобразователи вихретоковые, 10000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64404-16 |
Анализатор вибрации, 440 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
33000 | 32189 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
33000 | 32189 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
33000 | 32189 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
33000 | 32189 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
33000 | 32189 |
Знак утверждения типа наносится на корпус вибростенда методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Руководство по эксплуатации «Вибростенд калибровочный переносной HI-803».
ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2Ч04 Гц».
Техническая документация фирмы «Metrix Instrument Company», США.
осуществляется в соответствии c документом МП 58493-14 «Вибростенды калибровочные переносные HI-803 фирмы «Metrix Instrument Company», США. Методика поверки», утвержденным ФГУП «ВНИИМС» 8 августа 2014 года.
Основные средства поверки: виброизмерительный канал 1-ого разряда по ГОСТ Р 8.800-2012.
Вибростенды представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электродинамическом принципе возбуждения. Вибростенд состоит из вибровозбудителя, встроенного эталонного акселерометра, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, цифрового вольтметра, диодного индикатора, контроллера, принтера и дисплея. Для питания вибростенда используется встроенная аккумуляторная батарея или выносной блок питания.
Принцип действия вибростенда основан на воспроизведении виброгенератором синусоидальной вибрации, значение ускорения которой измеряется при помощи встроенного эталонного акселерометра. При калибровке СИ используется метод сравнения (сличения) с встроенным эталонным акселерометром. Эталонный канал калибруется прямым методом с использованием лазерной интерферометрии.
Калибратор позволяет проводить калибровку вибропреобразователей с массой до 750 г.
Внешний вид вибростенда калибровочного переносного HI-803 приведен на рисунке 1.

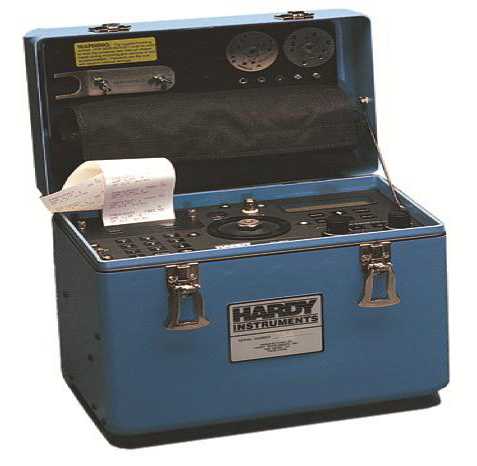

Рисунок 1 - Вибростенд калибровочный переносной модели HI-803
Таблица 1
|
Наименование характеристики |
Значение |
|
Максимальные значения воспроизводимых параметров вибрации на частоте 100 Гц (без полезной нагрузки): виброускорение (амплитудное значение), м/с2 |
98 |
|
виброскорость (амплитудное значение), мм/с |
254 |
|
виброперемещение (размах), мкм |
2540 |
|
Диапазон рабочих частот, Гц: |
от 10 до 10000 |
|
Расширенная неопределенность калибровки при измерении виброускорения в диапазонах частот с коэффициентом охвата k=2 при доверительной вероятности 95 %, дБ, не более: от 10 Гц до 2 000 Гц включ. |
±0,3 |
|
св. 2 000 Гц до 10 000 Гц |
±1 |
|
Расширенная неопределенность калибровки при измерении виброскорости в диапазонах частот с коэффициентом охвата k=2 при доверительной вероятности 95 %, дБ, не более: от 10 Гц до 500 Гц включ. |
±0,3 |
|
св. 500 Гц до 2 000 Гц |
±0,5 |
|
Расширенная неопределенность калибровки при измерении виброперемещения в диапазонах частот с коэффициентом охвата k=2 при доверительной вероятности 95 %, дБ, не более: от 20 Гц до 150 Гц включ. |
±0,3 |
|
св. 150 Гц до 200 Гц |
±0,5 |
|
Максимальная масса калибруемого датчика, г |
750 |
|
Напряжение питания от зарядного устройства (переменное), В: |
115 |
|
Условия эксплуатации: диапазон рабочих температур, оС |
от минус 12 до +132 |
|
Габаритные размеры (длина х ширина х высота), мм: |
279,4 х 177,8 х 254 |
|
Масса, кг |
10,3 |
