Номер по Госреестру СИ: 17360-04
17360-04 Преобразователи вторичные виброизмерительные
(5534, 5544, 5535, 5545)
Назначение средства измерений:
Преобразователи вторичные виброизмерительные мод. 5534, 5544, 5535, 5545 (далее преобразователи) предназначены для преобразования виброускорения и виброскорости в нормированное значение тока.
Внешний вид.
Преобразователи вторичные виброизмерительные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.03.2025
Номер записи -
ID в реестре СИ - 317320
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
5535-336-1-35-025, 5535-336-0-45-025, 5535-336-0-35-025, 5535-336-0-00-025, 5535-135-036-100, 5535-135-0-46-100, 5535-135-0-36-100, 5535-134-0-20-100, 5535-108-1-45-100, 5535, 5534-762, 5534-732-1-46-500, 5534-134-0-20-100, 5534-104-00-762-0-145, 5534-104-0-762-0-145, 5534-104-0-20-105, 5534, 5544, 5535, 5545, 5534, 5484,
Производитель
Изготовитель - Фирма "Metrix Instrument Co."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 539
Выдано извещений - 0
Кол-во периодических поверок - 433
Кол-во средств измерений - 130
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 369 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№500 от 2015.04.28 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 44888-10 - 43597-10)
№507 от 2020.03.12 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи вторичные виброизмерительные (5534, 5544, 5535, 5545)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Metrix Instrument Co."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17357-04 01.05.2009 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235В Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17357-98 01.07.2003 |
Вибропреобразователи скорости индуктивные, 5475, 5485, 5235, 5473, 5486 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-04 01.10.2009 |
Приборы виброизмерительные, SW6000, SW6040, SM6100, SM6140 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17358-10 28.02.2025 |
Приборы виброизмерительные, SW6000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17358-98 01.07.2003 |
Приборы виброизмерительные, 5509, 5512, 5477, SW6000, SM6100 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-04 01.10.2009 |
Преобразователи виброперемещения бесконтактные токовихревые проксиметров с преобразователями сигналов, 10000, 10026, 10030, 10037-40, 3000, 3301, 7200 (виброперемещения) 5533, 5510, 5516, 5465, 5488, PT5521 (сигналов) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17359-98 01.07.2003 |
Преобразователи виброперемещения бесконтактные токовихревые (проксиметры), 5533/10000, 5480/10000, 5465/10000, 5488/10000, 5510/10000, 5516/10000, 5540 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17360-04 12.03.2025 |
Преобразователи вторичные виброизмерительные , 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
17360-98 01.07.2003 |
Преобразователи вторичные виброизмерительные , 5484, 5491, 5520, 5543, 5534, 5544, 5535, 5545 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-04 01.10.2009 |
Вибропреобразователи ускорения пьезоэлектрические, SA6200А/В, SA6210, SA6250, SV6300 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17361-98 01.07.2003 |
Вибропреобразователи ускорения пьезоэлектрические, SV6300, 5514, 5522, 5531, 5528, SA6200 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-04 01.10.2009 |
Виброметры портативные, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17362-98 01.07.2003 |
Виброметры портативные, 5487, 5500 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
17363-98 01.07.2003 |
Приборы для мониторинга вибраций, 5372, 5496, 5525, 5526, 5530 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24738-03 01.05.2008 |
Вибропреобразователи , SТ6650, SТ6651, SТ6652 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24739-03 01.05.2008 |
Преобразователи ударов электронные, IT6810 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24740-03 01.05.2008 |
Акселерометры , SA6350 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27658-04 01.10.2009 |
Вибропреобразователи скорости и перемещения пьезоэлектрические с мониторами параметрического контроля, ST5491Е, ST5484Е, ST6917, ST6918, ST6923 (вибропреобразователи), DW5100 и DW6180 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27659-04 01.10.2009 |
Виброметры портативные, SH 2000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27774-04 01.11.2009 |
Преобразователи вторичные виброизмерительные цифровые, GC9125 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27775-04 01.11.2009 |
Приборы для измерения и анализа вибрации, VIBROLOG II Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37165-08 01.04.2013 |
Преобразователи перемещения, TXR Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37166-08 01.04.2013 |
Преобразователи перемещения, TXА Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44233-10 12.03.2025 |
Вибропреобразователи с мониторами параметрического контроля, SA, SV, ST и 5485С (вибропреобразователи) DW7100 и DW8100 (мониторы) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
44234-10 28.02.2025 |
Преобразователи ударов, IT681* Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44293-10 01.04.2015 |
Преобразователи вихретоковые с трансмиттерами/драйверами, 100** и МХ330** (преобразователи) МХ330***, TXA-***, TXR-***, 551* и 5533 (трансмиттеры) Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49383-12 26.03.2017 |
Системы измерения вибрации, Setpoint Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58493-14 25.09.2019 |
Вибростенды калибровочные переносные, HI-803 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62596-15 12.10.2025 |
Преобразователи вихретоковые, MX2030 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63177-16 12.10.2025 |
Преобразователи вихретоковые, 10000 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64404-16 |
Анализатор вибрации, 440 Фирма "Metrix Instrument Co." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Преобразователи вторичные виброизмерительные (5534, 5544, 5535, 5545)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "Газпром добыча Ноябрьск" (RA.RU.312076) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ТРАНСГАЗ СУРГУТ" (RA.RU.311720) | 70 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 154 | 0 | 149 | 0 | 154 | 0 | 149 | ||
| ООО "АЛЬКОНТ" (RA.RU.312056) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 122 | 16 | 0 | 122 | 0 | 122 | 0 | 122 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ СУРГУТ" (RA.RU.311720) | 144 | 0 | 144 | 0 | 104 | 0 | 104 | |||
| ООО "Газпром добыча Ямбург" (RA.RU.310615) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи вторичные виброизмерительные (5534, 5544, 5535, 5545)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4968 | 4518 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5563 | 4518 |
|
ФБУ Тюменский ЦСМ Тюменская область |
4121 | 4518 |
|
ФБУ Ярославский ЦСМ Ярославская область |
3418 | 4518 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения о методиках измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вторичным виброизмерительным мод. 5534, 5544, 5535, 5545
Техническая документация фирмы «Metrix Instrument Co.», США.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическим, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Изготовитель
Фирма «Metrix Instrument Co.» , США Адрес: 8824 Fallbrook Dr., Houston, TX 77064, USA (США).Заявитель
Общество с ограниченной ответственностью «Спектр» (ООО «Спектр») , г. Москва Адрес: 119270, Россия, г. Москва, Лужнецкая наб., д. 2/4, стр. 23Б, оф. 401
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи используются совместно с первичными вибропреобразователями ускорения (акселерометрами) или скорости и преобразовывают сигнал последних в выходной ток в диапазоне 4 - 20 мА, пропорциональный измеряемой величине. Преобразователи могут подключаться к виброанализатору.
Модели 5534 и 5544 предназначены для работы с датчиками виброскорости (индуктивными или пьезоэлектрическими) и формируют выходной сигнал пропорциональный виброскорости или виброперемещению.
Модели 5535 и 5545 предназначены для работы с акселерометрами и формируют на выходе сигнал пропорциональный виброускорению или виброскорости.
Модели 5545 и 5544 содержат жидкокристаллический дисплей и могут использоваться как виброметры.

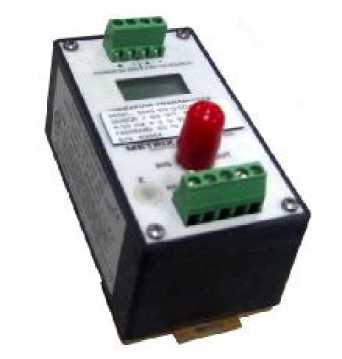

Внешний вид преобразователей вторичных виброизмерительных мод. 5534, 5544, 5535, 5545 приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей вторичных виброизмерительных мод. 5534, 5544, 5535, 5545
Таблица 1
|
Наименование характеристики |
Модели | |
|
5534 5544 |
5535 5545 | |
|
Значение | ||
|
Диапазоны измерений виброускорения (пик, СКЗ), м/с2 |
от 0 до 100 от 0 до 500 | |
|
Диапазоны измерений виброскорости (пик, СКЗ), мм/с |
от 0 до 20 от 0 до 50 | |
|
Диапазоны измерений виброперемещения (размах), мкм |
от 0 до 200 от 0 до 500 | |
|
Диапазоны рабочих частот, Гц: при измерении виброускорения при измерении виброскорости |
от 2 до 2 000 |
от 20 до 20 000 от 2 до 2 000 |
|
Пределы допускаемой основной относительной погрешности калибровки, %, не более |
±6 | |
|
Неравномерность амплитудночастотной характеристики в диапазонах частот, %, не более |
±10 | |
|
Напряжение питания, В |
от 20 до 30 | |
|
Диапазон рабочих температур, °С |
от минус 40 от минус 10 до +66 до +66 |
от минус 40 от минус 10 до +66 до +66 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
73Х98,3Х63,5 | |
|
Масса, кг, не более |
0,5 | |
