Номер по Госреестру СИ: 62001-15
62001-15 Аппаратура защиты и мониторинга состояния
(VM600, VM600 Slimline, VibroSmart, VibroSight Portable)
Назначение средства измерений:
Аппаратура защиты и мониторинга состояния оборудования предназначена для измерения параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения) с целью обеспечения защиты оборудования.
Внешний вид.
Аппаратура защиты и мониторинга состояния
Рисунок № 1
Внешний вид.
Аппаратура защиты и мониторинга состояния
Рисунок № 2
Внешний вид.
Аппаратура защиты и мониторинга состояния
Рисунок № 3
Внешний вид.
Аппаратура защиты и мониторинга состояния
Рисунок № 4
Программное обеспечение
служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VibroSight |
Номер версии (идентификационный номер) ПО |
609-004-SSS (не ниже) |
Другие идентификационные данные (если есть) |
- |
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MPS |
Номер версии (идентификационный номер) ПО |
209-500-100-SSs (не ниже) |
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом наклейки или гравировки и на титульном листе Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Аппаратура защиты и мониторинга состояния VM600, VM600 Slimline, VibroSmart, VibroSight Portable. Руководство по эксплуатации», гл. 4 «Способы выпрямления», гл. 4.5 «Мониторинг предупредительных сигналов».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре защиты и мониторинга состояния VM600, VM600 Slimline, VibroSmart, VibroSight Portable
Техническая документация фирмы Meggitt SA.
Поверка
Поверкаосуществляется в соответствии с документом МП 62001-15 «Аппаратура защиты и мониторинга состояния VM600, VM600 Slimline, VibroSmart, VibroSight Portable. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 февраля 2015 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 «Stanford Research Systems Ink.» (диапазон частот 10 мГц - 200 кГц; диапазон выходных напряжений 20 мкВ - 40 В; погрешность установки частоты 25*10"6), мультиметр 34411A Agilent Technology (погрешность измерений ±0,015 % от отсчета + 0,0004 % от верхнего предела диапазона измерений).
Изготовитель
Фирма Meggitt SA, Швейцария
Адрес: Rte de Moncor 4, PO Box1616, CH-1701, Fribourg, Switzerland
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия аппаратуры защиты и мониторинга состояния оборудования состоит в преобразовании характеристик вибрации (виброускорения, виброскорости, виброперемещения) и других физических величин в пропорциональные им цифровые сигналы. Сигналы от первичных измерительных преобразователей (в комплект аппаратуры не входят), установленных на контролируемом оборудовании через модули ввода/вывода поступают в модули аналогового мониторинга и мониторинга состояния и защиты, где преобразуются в цифровой вид и передаются в персональный компьютер через модуль центрального процессора и модуль ввода/вывода.
Стационарная аппаратура защиты и мониторинга оборудования VibroSmart, VM600, VM600 Slimline, а также портативное решение VibroSight Portable построены по одной архитектуре, на основе схожих схемотехнических решений, имеют одинаковые метрологические характеристики, используют единое программное обеспечение и различаются между собой только типом исполнения:
Распределённая аппаратура защиты и мониторинга VibroSmart выполнена в виде отдельных, функционально законченных модулей, предназначенных для монтажа на DIN-рейку.
Аппаратура VM600 выполнена в одном общем корпусе, в который устанавливаются отдельные функциональные модули (платы), объединённые одной общей кросс-платой. VM600 Slimline является компактным исполнением модели VM600. Аппаратура VibroSight Portable (базирующаяся на технологии и модулях системы VM600) представляет собой портативное устройство на основе ноутбука с автономным питанием.
Внешний вид распределённой аппаратуры защиты и мониторинга оборудования VibroSmart приведен на рисунке 1, внешний вид аппаратуры защиты и мониторинга оборудования VM600 приведен на рисунке 2, внешний вид аппаратуры защиты и мониторинга оборудования VM600 Slimline приведен на рисунке 3, внешний вид аппаратуры защиты и мониторинга оборудования VibroSight Portable приведен на рисунке 4.

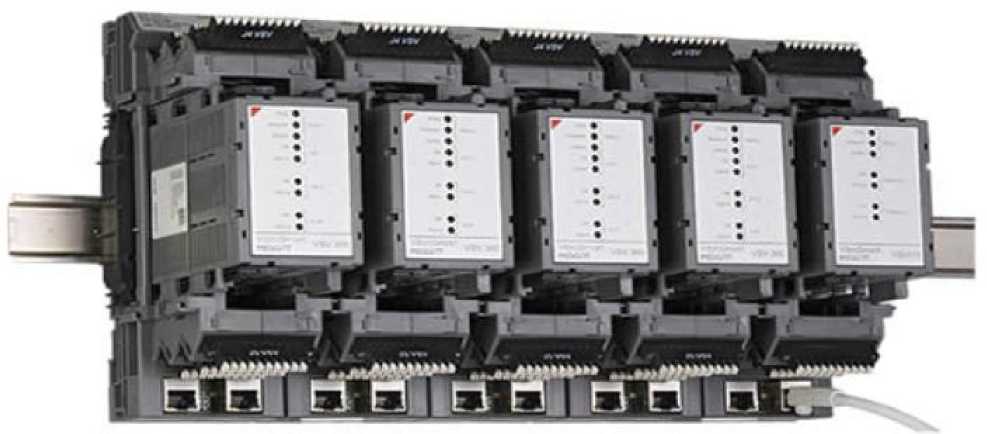

Рисунок 1 - Внешний вид распределённой аппаратуры защиты и мониторинга оборудования VibroSmart

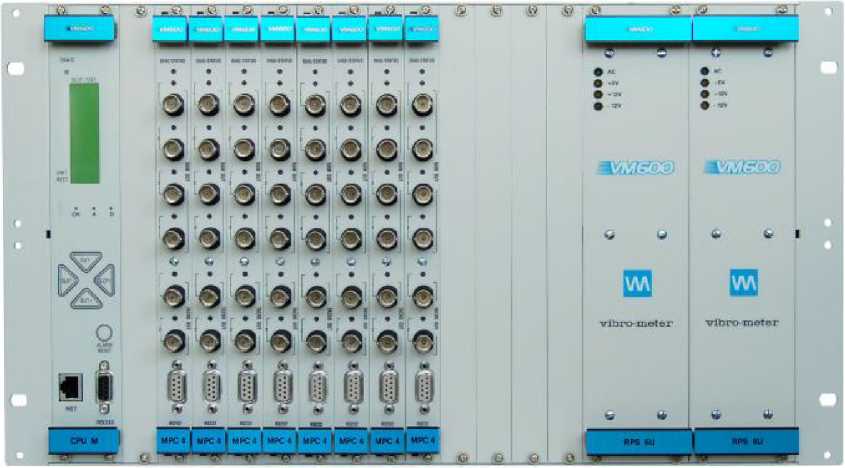

Рисунок 2 - Внешний вид аппаратуры защиты и мониторинга оборудования VM600

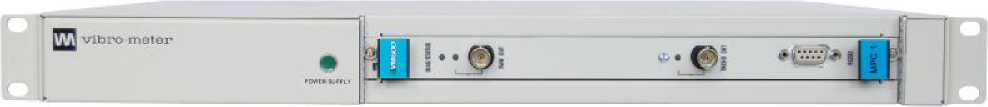

Рисунок 3 - Внешний вид аппаратуры защиты и мониторинга оборудования VM600 Slimline

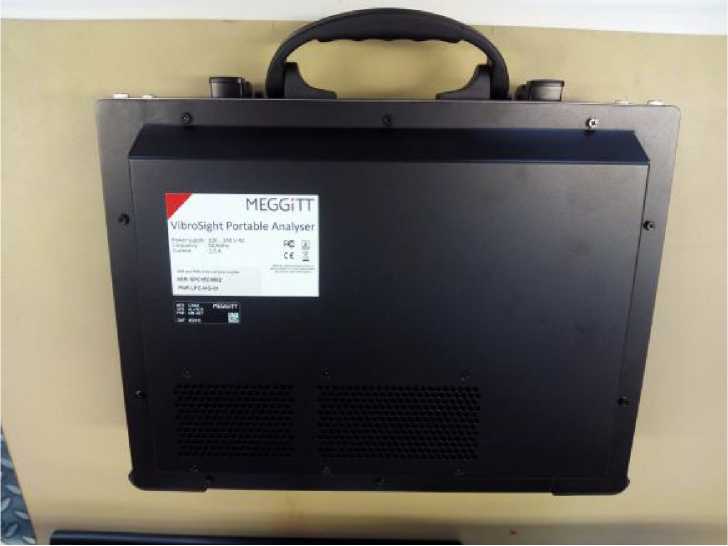

Рисунок 4 - Внешний вид аппаратуры защиты и мониторинга оборудования VibroSight Portable
Аппаратура защиты и мониторинга состояния обо- |
1 шт. |
рудования | |
Комплект программного обеспечения |
1 компл |
Сертификат калибровки |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Таблица 3
Наименование характеристики |
Значение характеристики | |||
VibroSmart |
VM600 |
VM600 Slimline |
VibroSight Portable | |
Максимальное количество аналоговых каналов в системе, шт. |
До 256 |
До 512 |
До 512 |
16 |
Количество тахометрических каналов, шт. |
1 |
До 48 |
2 или 4 |
4 |
Диапазон измерений:
3 мВ/(м •с-2) , м/с2
при заданном коэффициенте преобразования 30 мВ/(м • с-1), мм/с -виброперемещения, мм при заданном коэффициенте преобразования 1,7 В/мм, мм |
±9800 ±1000 ±18 | |||
Диапазон рабочих частот аналоговых каналов, Гц |
От 0,1 до 19000 (при использовании функционального модуля VSV300) |
От 0 до 60000 (при использовании функционального модуля MPC4) |
От 0 до 38000 (при использовании функционального модуля XMV16) | |
От 0 до 38000 (при использовании функционального модуля XMV16) | ||||
Диапазон рабочих частот тахометрических каналов, Гц |
От 0,0167 до 1092,25 (при использовании функционального модуля MPC4) От 0,0167 до 1666,67 (при использовании функционального модуля XMV16) | |||
Неравномерность АЧХ в диапазоне рабочих частот, %, не более |
1 | |||
Нелинейность амплитудной характеристики аналоговых входов, %, не более |
1,2 | |||
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виб-ропемещения, % |
±1 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики | |||
VibroSmart |
VM600 |
VM600 Slimline |
VibroSight Portable | |
Пределы допускаемой относительной погрешности измерений тахометрических каналов, % |
±1 | |||
Условия эксплуатации: диапазон рабочих темпе- 0 ратур , С: |
От минус 20 до 70 |
От 0 до 65 |
От 0 до 65 |
От 0 до 50 |
Габаритные размеры (ДХШ*В), мм |
100x55x207 |
483x300x266 |
482,5x300x44 |
420x380x140 |
Масса, кг, не более |
0,3 |
6,5 |
2,5 |
8,25 |
