Номер по Госреестру СИ: 60859-15
60859-15 Преобразователи вихретоковые
(TQ)
Назначение средства измерений:
Преобразователи вихретоковые TQ (далее преобразователи) предназначены для измерений виброперемещения.
Внешний вид.
Преобразователи вихретоковые
Рисунок № 1
Внешний вид.
Преобразователи вихретоковые
Рисунок № 2
Внешний вид.
Преобразователи вихретоковые
Рисунок № 3
Внешний вид.
Преобразователи вихретоковые
Рисунок № 4
Внешний вид.
Преобразователи вихретоковые
Рисунок № 5
Внешний вид.
Преобразователи вихретоковые
Рисунок № 6
Внешний вид.
Преобразователи вихретоковые
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Преобразователи вихретоковые TQ9хх», раздел 2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Техническая документация фирмы Meggitt SA, Швейцария.
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи вихретоковые ТQ состоят из вихретокового датчика ТQ (далее датчик), усилителя сигнала IQS, который содержит высокочастотный модулятор/демодулятор, подающий управляющий сигнал на вихретоковый датчик, и специального кабеля EA.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения относительной вибрации (вала относительно корпуса), радиальных и осевых перемещений валов, статического зазора и его изменения. Корпус датчика сделан из нержавеющей стали. Материал объекта обязательно должен быть токопроводящим.
Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Датчики выпускаются в следующих модификациях, отличающихся значениями коэффициента преобразования и диапазона измерений: TQ 401, TQ 402, TQ 403, TQ 412, TQ 422, TQ 423, TQ 432 и TQ 442 (далее TQ 4хх); TQ902 и TQ912 (далее TQ 9хх).
Усилители сигнала выпускаются в двух модификациях для преобразователей TQ4хх - IQS 450 и IQS 452 и в модификации IQS900 для преобразователей TQ9хх. Усилители сигнала могут иметь различные исполнения в зависимости от типа выходного сигнала (по напряжению или по току), коэффициента преобразования, диапазона измерений, которые обозначаются следующими кодами: коды В11, В12, В21, В22, В23, В24, В31, В32 для преобразователей TQ4хх и коды В21, В22, В23, В24 для преобразователей TQ9хх.
Преобразователи вихретоковые TQ выпускаются под товарным знаком VibroMeter.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на этикетку с производственными данными, расположенную на корпусе усилителя сигналов, и на кабель датчика. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование преобразователей вихретоковых TQ не предусмотрено.
Общий вид вихретоковых датчиков модификаций TQ 401, TQ 402, TQ 403, TQ 412, TQ 422, TQ 423, TQ 432 представлен на рисунке 1, общий вид вихретоковых датчиков модификации TQ 442 представлен на рисунке 2, общий вид вихретоковых датчиков модификации TQ 412 представлен на рисунке 3, общий вид усилителей сигнала IQS 450 и IQS 452 представлен на рисунке 4, общий вид вихретоковых датчиков модификации TQ 902 и TQ 912 совместно с усилителем сигнала IQS 900 представлен на рисунке 5.

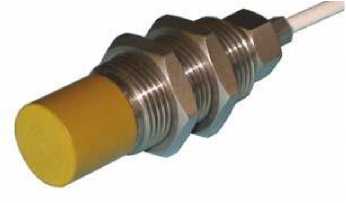

Рисунок 1 - Общий вид вихретоковых датчиков модификаций
TQ 401, TQ 402, TQ 403, TQ 422, TQ 423, TQ 432

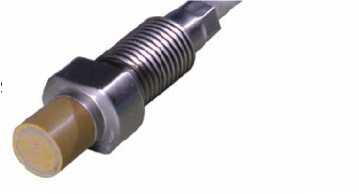

Рисунок 2 - Общий вид вихретоковых датчиков модификации TQ 442
Рисунок 3 - Общий вид вихретоковых датчиков модификации TQ 412

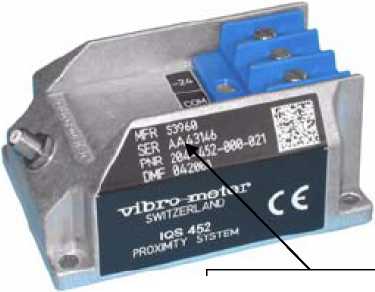

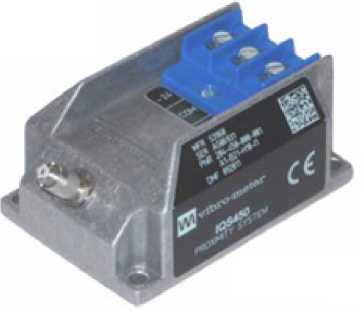

Рисунок 4 - Общий вид усилителей сигнала IQS 450 и IQS 452
Место нанесения заводского номера

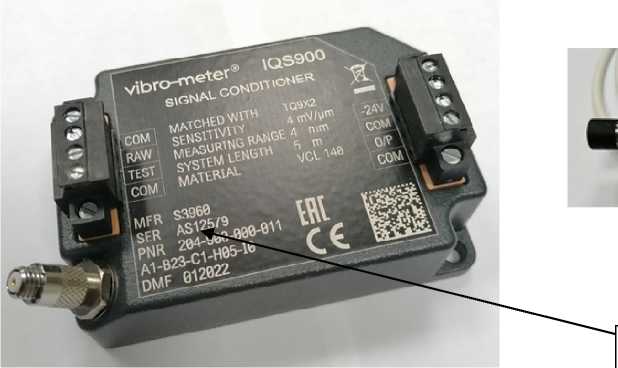

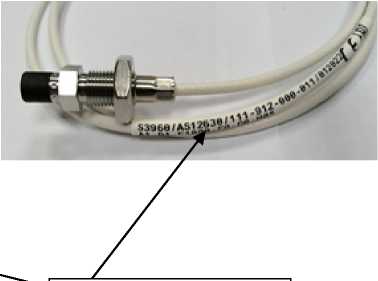

Рисунок 5 - Общий вид вихретоковых датчиков модификации TQ 902 и TQ 912 совместно с усилителем сигнала IQS 900
Место нанесения заводского номера
Таблица 4 -
Наименование |
Обозначение |
Кол-во |
Преобразователь вихретоковый |
TQ |
1 шт. |
Усилитель сигнала |
IQS 450 (или IQS 452, или IQS900) |
1 шт. |
Блок гальванической развязки |
GSI 127 (или GSI 124) |
1 шт. по согласованию с заказчиком |
Кабельная сборка |
EA |
1 шт. по согласованию с заказчиком |
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Обозначение модификаций | |||
TQ 401 |
TQ 402 |
TQ 403 |
TQ 412 | |
Значение характеристики | ||||
Номинальное значение коэффициента преобразования, мВ/мкм |
В11 8 |
В21 8 В23 4 |
В31 1,33 |
В21 8 В23 4 |
Номинальное значение коэффициента преобразования, мкА/мкм |
В12 2,5 |
В22 2,5 В24 1,25 |
В32 0,417 |
В22 2,5 В24 1,25 |
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 |
В21, В22 ±3,5 В23, В24 ±4,5 |
±5 |
В21, В22 ±3,5 В23, В24 ±4,5 |
Диапазоны измерений виброперемещения, мм |
В11, В12 от 0,2 до 2,2 |
В21, В22 от 0,15 до 2,15 В23, В24 от 0,75 до 12,75 |
В31, В32 от 0,75 до 12,75 |
В21, В22 от 0,3 до 4,3 В23, В24 от 0,15 до 2,15 |
Диапазон рабочих частот, Гц |
от 0 до 20000 | |||
Неравномерность амплитудно-частотной характеристики, дБ, не более |
-3 | |||
Пределы допускаемых отклонений коэффициента преобразования от действительного значения в диапазоне температур окружающей среды, % |
±5 | |||
Пределы допускаемой абсолютной погрешности измерений виброперемещения в диапазоне температур окружающей среды, мкм |
от -16 до +32 |
В21, В22 ±32 В23, В24 от -25 до +40 |
от -80 до +70 |
В21, В22 ±32 В23, В24 от -25 до +40 |
Таблица 2- Метрологические характеристики
Наименование характеристики |
Обозначение модификаций | ||
TQ 422 TQ 432 |
TQ 423 |
TQ 442 | |
Значение характеристики | |||
Номинальное значение коэффициента преобразования, мВ/мкм |
В21 8 В23 4 |
В31 1,33 |
В21 8 В23 4 |
Номинальное значение коэффициента преобразования, мкА/мкм |
В22 2,5 В24 1,25 |
В32 0,417 |
В22 2,5 В24 1,25 |
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % |
±4,5 |
±5,0 | |
Диапазоны измерений виброперемещения, мм |
В21, В22 от 0 до 2 В23, В24 от 0 до 4 |
В31, В32 от 0,15 до 12,5 |
В21, В22 от 0,15 до 2,15 В23, В24 от 0,3 до 4,3 |
Диапазон рабочих частот, Гц |
от 0 до 20000 | ||
Неравномерность амплитудно-частотной характеристики, дБ, не более |
-3 | ||
Пределы допускаемых отклонений коэффициента преобразования от действительного значения, в диапазоне температур окружающей среды, % |
±5 | ||
Пределы допускаемой абсолютной погрешности измерений виброперемещения в диапазоне температур окружающей среды, мкм |
от -45 до +48 |
от -60 до +70 |
В21, В22 ±32 В23, В24 от -25 до +40 |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Обозначение модификаций | |
TQ 902 |
TQ 912 | |
Значение хар |
актеристики | |
Номинальное значение коэффициента преобразования, мВ/мкм |
В21 8 |
В23 4 |
Номинальное значение коэффициента преобразования, мкА/мкм |
В22 2,5 |
В24 1,25 |
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального значения в нормальных условиях, % |
±5 | |
Диапазоны измерений виброперемещения, мм |
В21, В22 от 0,15 до 2,15 |
В23, В24 от 0,3 до 4,3 |
Диапазон рабочих частот, Гц |
от 0 до 20000 | |
Неравномерность амплитудно-частотной характеристики, дБ, не более |
-3 | |
Пределы допускаемых отклонений коэффициента преобразования от действительного значения в диапазоне температур окружающей среды, % |
±10 | |
Пределы допускаемой абсолютной погрешности измерений виброперемещения в диапазоне температур окружающей среды, мкм |
В21, В22 ±75 |
В23, В24 ±150 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Нормальные условия измерений: - температура окружающей среды, °С |
23±5 |
Условия эксплуатации: температура окружающей среды, °С - датчика, °С |
от -40 до +180 |
- усилителя сигнала, °С |
от -35 до +85 |
Параметры электрического питания: напряжение постоянного тока, В |
от -20 до -32 |
Габаритные размеры датчика (диаметрхдлина), мм, не более: TQ 401, TQ 402, TQ 412, TQ 442 |
8,0x250,0 |
TQ 403 |
18,0x86,0 |
TQ 422, TQ 432 |
12,7x98,0 |
TQ 423 |
25,0x122,6 |
TQ 902 |
8,2x250,0 |
TQ 912 |
8,2x50,0 |
Продолжение таблицы 4
Наименование характеристики |
Значение характеристики |
Габаритные размеры усилителя сигнала (длина *ширинахвысота), мм, не более |
79,4x54,0x36,5 |
Масса датчика, г, не более: TQ 401 |
65 |
TQ 402 |
311 |
TQ 403 |
211 |
TQ 412 |
9 |
TQ 422 |
420 |
TQ 432 |
116 |
TQ 423 |
970 |
TQ 442 |
311 |
TQ 902 |
310 |
TQ 912 |
90 |
Масса усилителя сигнала, г, не более: IQS 450 и IQS 452 |
140 |
IQS 900 |
200 |
