Номер по Госреестру СИ: 61291-15
61291-15 Акселерометры
(CA, CE)
Назначение средства измерений:
Акселерометры СА, СЕ (далее акселерометры) предназначены для измерения
виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Внешний вид.
Акселерометры
Рисунок № 3
Внешний вид.
Акселерометры
Рисунок № 4
Внешний вид.
Акселерометры
Рисунок № 5
Внешний вид.
Акселерометры
Рисунок № 6
Внешний вид.
Акселерометры
Рисунок № 7
Внешний вид.
Акселерометры
Рисунок № 8
Внешний вид.
Акселерометры
Рисунок № 9
Внешний вид.
Акселерометры
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус акселерометра методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам СА, СЕ
Техническая документация фирмы Meggitt SA, Швейцария.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Лист № 9 Всего листов 9
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Изготовитель
Фирма Meggitt SA, Швейцария
Адрес: Route de Moncor 4, 1752 Villars-sur-Glane, Switzerland
Тел.: +41 26 407 11 11,
Факс.: +41 26 407 16 60
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь.
Акселерометры СА используются с усилителем сигнала типа IPC 704 (далее усилитель), который преобразует заряд, поступающий от прибора, в сигнал по току или напряжению. Электронная схема усилителя помещена в литой алюминиевый корпус, усилитель монтируется в защитном корпусе из полиэфирного пластика.
Акселерометры СЕ имеют встроенный усилитель заряда.
Акселерометры СА выпускаются в следующих модификациях: CA 134, CA 135, CA 175, CA 202, CA 250 М2ХХ, CA 280, CA 303, CA 306 и CA 901. Акселерометры СЕ выпускаются в следующих модификациях: СЕ 134, СЕ 281, СЕ 311, СЕ 312, СЕ 507, СЕ 583 и СЕ 680. Модификации различаются значением номинального коэффициента преобразования, направлением разъема, типом резьбы, диапазоном рабочих температур, габаритными размерами и массой.
Акселерометры СА, СЕ выпускаются под товарным знаком Vibro-Meter.
Обозначение модификации на корпусе акселерометра и усилителя сигнала приводится в строке PNR (или P/R) маркировки и имеет следующий вид:
PNR AAA - BBB - 000 - CCD Вид изделия-----------------------------------------------—I
Цифры AAA - обозначают вид изделия, в частности:
144 - акселерометр СА
444 - акселерометр СЕ
244 - усилитель сигнала типа IPC
Базовый идентификационный номер изделия ---------------------------
Цифры BBB - обозначают базовый идентификационный номер изделия, в частности:
Идентификационные номера для акселерометра СА:
134, 135, 175, 202, 250, 280, 303, 306, 901
Идентификационные номера для акселерометра СЕ:
134, 281, 311, 312, 507, 583, 680.
Ступень цикла производства
000 - является идентификацией конечного изделия
Версия базового изделия --------------------------------------------------------------
Цифры СС описывают версию изделия.
Специфические детали версии указаны в спецификации каждого вида изделия.
Лист № 2 Всего листов 9
Внешний вид акселерометров приведен на рисунках 1 - 6, внешний вид усилителя сигнала типа IPC 704 приведен на рисунке 7.
CA 134, СЕ 134
CA 135
CA 280, CE 281

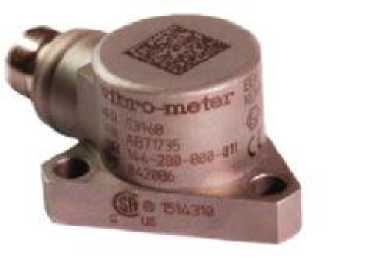

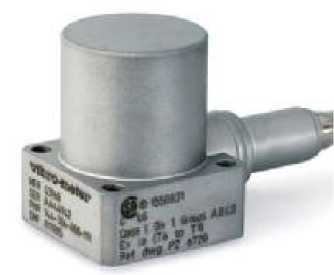

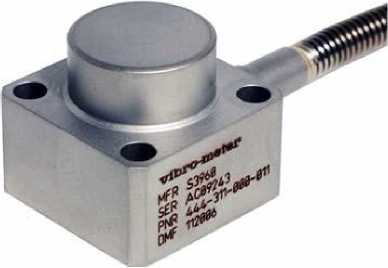

Рисунок 2 - Внешний вид акселерометров CA 280, CE 281, CA 303, CE 311 и CE 312
Рисунок 1 - Внешний вид акселерометров CA 134, СЕ 134 и CA 135
CA 303, CE 311, CE 312
CA 202

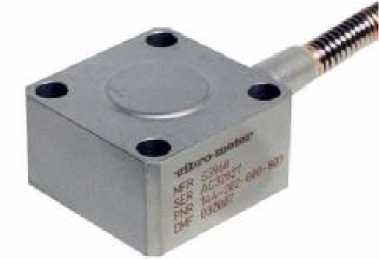

Рисунок 3 - Внешний вид акселерометров СЕ 583 и CA 202
CE 583
CA 901
CA 306

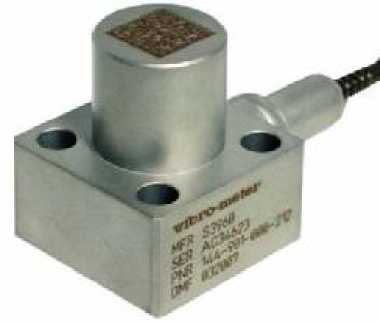

Рисунок 4 - Внешний вид акселерометров CA 901 и CA 306
CE 680
CE 507

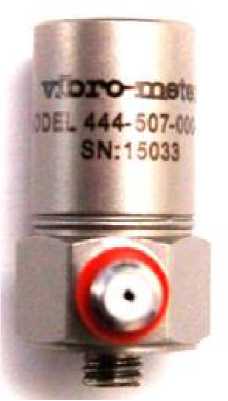

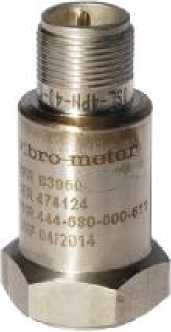

Рисунок 5 - Внешний вид акселерометров CE 680 и CE 507
CA 175
CA 250 M2XX

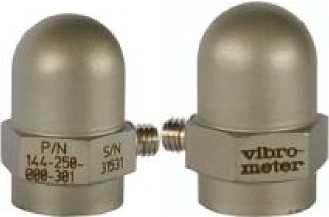

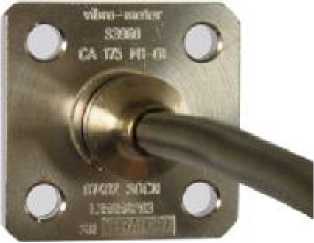

Рисунок 6 - Внешний вид акселерометров CA 250 M2XX и CA 175

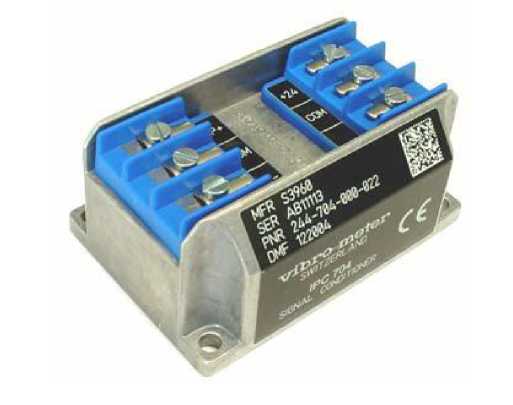

Рисунок 7 - Внешний вид усилителя сигнала типа IPC 704
Таблица 1
Наименование характеристики |
Модификации | ||
CA 134 |
CA 250 M2XX |
CA 280 | |
Значения | |||
Номинальный коэффициент преобразования, пКлДмгс-2) |
1,02 |
0,1 |
10,2 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % |
±5 | ||
Диапазон измерений виброускорения, м/с2 |
±4900 |
±49000 |
±4900 |
Диапазон рабочих частот, Гц |
от 0,5 до 6000 |
от 1 до 20000 |
от 0,5 до 6000 |
Диапазон измерения виброускорения с нелинейностью амплитудной характеристики не более ±1 %, м/с2 |
от 0 до 4900 |
от 0 до 4900 |
от 0 до 980 |
Диапазон измерения виброускорения с нелинейностью амплитудной характеристики не более ±2 %, м/с2 |
- |
от 4900 до 49000 |
от 980 до 4900 |
Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0,5 до 3500 |
от 1 до 10000 |
от 0,5 до 6000 |
Диапазон частот с неравномерностью АЧХ не более ±10 %, Гц |
от 3500 до 6000 |
от 10000 до 20000 |
- |
Относительный коэффициент поперечного преобразования, %, не более |
±5 |
±3 | |
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±10 | ||
Напряжение питания (пост.), В |
от 18 до 30 |
Нормальные условия: 0 диапазон температур, С |
23±5 | ||
Рабочие условия эксплуатации: диапазон рабочих температур 0 акселерометра, С |
от минус 54 до +500 |
от минус 253 до +727 |
от минус 60 до +260 |
Рабочие условия эксплуатации: диапазон рабочих температур |
от минус 30 до +80 | ||
усилителя сигнала типа | |||
IPC 704, 0С | |||
Габаритные размеры мм, не более: акселерометр (диаметр высота) усилитель сигнала типа IPC 704 |
40х22,7 |
16x27 |
38x21 |
(длинахширинахвысота) |
79,4Х54Х36,5 |
79,4x54x36,5 |
79,4x54x36,5 |
Масса акселерометра, г, не более |
250 |
35 |
75 |
Масса усилителя сигнала типа IPC 704, г, не более |
250 |
Таблица 2
Наименование характеристики |
Модификации | ||
CA 175 |
CA 202 |
CA 303 | |
Значения | |||
Номинальный коэффициент преобразования, пКл/(м^с-2) |
5,1 |
10,2 |
5,1 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % |
±5 | ||
Диапазон измерений виброускорения, м/с2 |
±392 |
±3920 |
±392 |
Диапазон рабочих частот, Гц |
от 20 до 350 |
от 0,5 до 5000 |
от 5 до 3000 |
Нелинейность амплитудной характеристики, %, не более |
±2 |
±1 | |
Неравномерность АЧХ, %, не более |
±5 | ||
Относительный коэффициент поперечного преобразования, %, не более |
±5 |
±3 |
±5 |
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±8 |
±19,5 |
±10 |
Напряжение питания (пост.), В |
от 18 до 30 | ||
Нормальные условия: 0 диапазон температур, С |
23±5 | ||
Рабочие условия эксплуатации: диапазон рабочих температур 0 акселерометра, С |
от минус 54 до +400 |
от минус 55 до +260 |
от минус 54 до +455 |
Рабочие условия эксплуатации: диапазон рабочих температур усилителя сигнала типа IPC 704, 0С |
от минус 30 до +80 |
Габаритные размеры мм, не более: акселерометр (диаметр высота) усилитель сигнала типа IPC 704 |
36,8Х88,9 |
40x22,7 |
41,4x38 |
(длинахширинахвысота) |
79,4Х54Х36,5 |
79,4x54x36,5 |
79,4x54x36,5 |
Масса акселерометра, г, не более |
220 |
250 |
330 |
Масса усилителя сигнала типа IPC 704, г, не более |
250 |
Таблица 3
Наименование характеристики |
Модификации | ||
CA 135 |
CA 306 |
CA 901 | |
Значения | |||
Номинальный коэффициент преобразования, пКл/(м^с-2) |
2,04 |
5,1 |
1,02 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % |
±5 | ||
Диапазон измерений виброускорения, м/с2 |
±9800 |
±980 |
±1960 |
Диапазон рабочих частот, Гц |
от 0,5 до 12000 |
от 5 до 3000 |
от 3 до 2800 |
Нелинейность амплитудной характеристики, %, не более |
±2 |
±1 | |
Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0,5 до 8000 |
от 5 до 3000 |
от 3 до 2800 |
Диапазон частот с неравномерностью АЧХ не более +10 %, Гц |
от 8000 до 12000 |
- |
- |
Относительный коэффициент поперечного преобразования, %, не более |
±5 | ||
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±16 |
±10 |
±5 |
Напряжение питания (пост.), В |
от 18 до 30 | ||
Нормальные условия: 0 диапазон температур, С |
23±5 | ||
Рабочие условия эксплуатации: диапазон рабочих температур 0 акселерометра, С |
от минус 54 до +260 |
от минус 55 до +500 |
от минус 54 до +650 |
Рабочие условия эксплуатации: диапазон рабочих температур усилителя сигнала типа IPC 704, 0С |
от минус 30 до +80 | ||
Габаритные размеры мм, не более: акселерометр (диаметрxвысота) усилитель сигнала типа IPC 704 (длинаxширинаxвысота) |
38x34,8 79,4x54x36,5 |
31,5x38 79,4x54x36,5 |
37x41 79,4x54x36,5 |
Масса акселерометра, г, не более |
90 |
300 |
300 |
Масса усилителя сигнала типа IPC 704, г, не более |
250 |
Таблица 4
Наименование характеристики |
Модификации | ||
CE 134 |
CE 281 |
CE 311, СЕ 312 | |
Значения | |||
Номинальный коэффициент преобразования, мкА/(м^с-2) |
0,51 |
1,02 |
5,1 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % |
±5 | ||
Диапазон измерений виброускорения, м/с2 |
±3920 |
±1960 |
±392 |
Диапазон рабочих частот, Гц |
от 5 до 10000 |
от 3 до 7000 |
от 2 до 8000 |
Нелинейность амплитудной характеристики, %, не более |
±1 | ||
Диапазон частот с неравномерностью АЧХ не более ±5, Гц |
от 5 до 10000 |
от 3 до 7000 |
от 2 до 5000 |
Диапазон частот с неравномерностью АЧХ не более ±10, Гц |
- |
- |
от 5000 до 8000 |
Относительный коэффициент поперечного преобразования, %, не более |
±5 |
±3 | |
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±8 |
±5 | |
Напряжение питания (пост.), В |
от 12 до 18 |
от 12 до 28 | |
Нормальные условия: 0 диапазон температур, С |
23±5 | ||
Рабочие условия эксплуатации: диапазон рабочих температур, 0С |
от минус 54 до +350 |
от минус 55 до +260 |
от минус 55 до +125 |
Г абаритные размеры (диаметрхвысота), мм, не более: |
38x39,5 |
38x21 |
40x34,8 |
Масса, г, не более |
500 |
70 |
245 |
Таблица 5
Наименование характеристики |
Модификации | ||
CE 507 |
CE 583 |
CE 680 | |
Значения | |||
Номинальный коэффициент преобразования, мВ/(м^с-2) |
10,2 | ||
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % |
±5 | ||
Диапазон измерений виброускорения, м/с2 |
±490 |
±784 | |
Диапазон рабочих частот, Гц |
от 2 до 25000 |
от 1 до 2000 |
от 0,5 до 14000 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
±3 |
±1 |
Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц |
от 5 до 15000 |
от 1 до 2000 |
от 3 до 5000 |
Диапазон частот с неравномерностью АЧХ не более ±10 %, Гц |
- |
- |
от 1 до 9000 |
Диапазон частот с неравномерностью АЧХ не более ±3 дБ, Гц |
от 2 до 25000 |
- |
от 0,5 до 14000 |
Относительный коэффициент поперечного преобразования, %, не более |
±7 |
±5 | |
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±10 |
±7 |
±5 |
Напряжение питания (пост.), В |
от 18 до 30 |
от 18 до 24 |
от 18 до 30 |
Нормальные условия: 0 диапазон температур, С |
23±5 | ||
Рабочие условия эксплуатации: диапазон рабочих температур, 0С |
от минус 50 до +120 |
от минус 55 до +120 | |
Г абаритные размеры (диаметрхвысота), мм, не более: |
12,5x23,6 |
33,5x27 |
22x53 |
Масса, г, не более |
13 |
152 |
90 |
