Номер по Госреестру СИ: 61964-15
61964-15 Преобразователи переменного давления
(CP)
Назначение средства измерений:
Преобразователи переменного давления СР предназначены для измерения переменного давления газа.
Внешний вид.
Преобразователи переменного давления
Рисунок № 1
Внешний вид.
Преобразователи переменного давления
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, на корпус усилителя сигнала методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям переменного давления CP
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от1102 до 2,5407 Па для частот от 540-1 до Г104 Гц и длительностей от 1 до 10-5 до 10 с при постоянном давлении до 5-106 Па
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 2520-062-2015 «Преобразователи переменного давления СР. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 июня 2015 г.
Основные средства поверки: Государственный специальный эталон для средств измерений переменного давления в диапазоне 1-102^1-106 Па для частот от 5-10-2 до 1-104 Гц и длительностей от 1-10-5 до 10 с при постоянном давлении до 5-106 Па (ГЭТ 131-81) в составе:
-
- эталонная установка ударная труба УУТ-4, диапазон измерений импульсного давления 1-105-1-106 Па, неисключенная систематическая погрешность не превышает 3-10-2;
-
- эталонная установка УБК-2М, диапазон измерений амплитуд импульсного давления 1 -104- 25-106 Па, неисключенная систематическая погрешность не превышает 3-10-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
Изготовитель
Фирма Meggitt SA, Швейцария, торговая марка Vibro-Meter
Адрес : Route de Moncor 4, 1752 Villars-sur-Glane, Switzerland
Тел.: +41 26 407 11 11, факс +41 26 407 16 60
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
тел. (812) 251-76-01, факс (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия преобразователей переменного давления СР (в дальнейшем прибор) основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается с помощью кабеля на вход усилителя сигнала IPC 704, который преобразует его в пропорциональное напряжение или ток.
Приборы используются с усилителем сигнала IPC 704. Электронная схема усилителя помещена в литой алюминиевый корпус, усилитель монтируется в защитном корпусе из полиэфирного пластика.
Блок гальванической развязки GSI используется для подачи питания на усилитель сигнала и чтения сигнала, поступающего от него.
Пьезоэлектрические преобразователи переменного давления могут устанавливаться в различных местах механизма, в которых можно измерить имеющееся давление (гидравлическом блоке, камере сгорания и так далее).
Съем сигнала с прибора производится с помощью электрического разъема, имеющего резьбу. Корпус прибора герметичен.
Приборы выпускаются в следующих модификациях, отличающихся характеристиками и условиями применения: СР 103, СР 104, СР 211, СР 216, СР 235, СР 502, СР 505.
Приборы модификаций СР 103, СР 235, СР 502 и СР 505 выпускаются в нескольких исполнениях (различные фланцы, длина кабеля, каждый из них механически адаптирован под требования конкретного производителя турбин).
Приборы модификации СР 103 имеют следующие исполнения: СР 106, СР 107, СР 108, СР 109 и СР 113.
Приборы модификации СР 235 имеют следующие исполнения: СР 232, СР 233, СР 236, СР 237 и СР 238.
Приборы модификации СР 502 имеют следующие исполнения: СР 512, СР 522 и СР 532.
Приборы модификации СР 505 имеют следующие исполнения: СР 503, СР 506, СР 515, СР 545, СР 546 и СР 555.
Внешний вид преобразователя переменного давления СР приведен на рисунке 1, внешний вид усилителя сигнала IPC 704 приведен на рисунке 2.

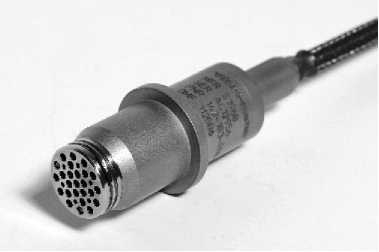

Рисунок 1 - Внешний вид преобразователей переменного давления CP

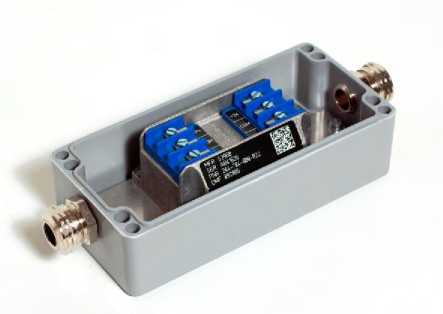

Рисунок 2 - Внешний вид усилителя сигнала IPC 704
Программное обеспечение отсутствует.
Таблица 6 - Комплектность преобразователя переменного давления СР
Наименование |
Количество |
Преобразователь переменного давления |
1 шт. |
Усилитель сигнала IPC 704 |
1 шт. |
Блок гальванической развязки GSI |
1 шт. |
Кабель (по заявке потребителя) |
1 шт. |
Переходник (по заявке потребителя) |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП 2520-062-2015 |
1 экз. |
Таблица 1 - Метрологические характеристики модификаций СР ХХХ
Наименование характеристики |
Обозначение модификации | ||||
CP 103, СР 106, СР 107, СР 108, СР 109, СР 113 |
CP 104 |
CP 211 |
CP 216 |
СР 232, СР 233, CP 235, СР 236, СР 237, СР 238 | |
Значение характеристики | |||||
Номинальное значение коэффициента преобразования, пКл/кПа |
232-10-2 |
190-10-2 |
25-10-2 |
200-10-2 |
850-10-2 |
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±5 |
±15 |
±15 |
Продолжение таблицы 1
Диапазон амплитуд измеряемых давлений, кПа |
от 0,004 до 2000 |
от 0,005 до 2000 |
от 0,05 до 25000 |
от 0,005 до 500 | |
Диапазон частот измеряемых давлений, Гц |
от 2 до 10000 |
от 2 до 6000 |
от 2 до 15000 |
от 2 до 10000 | |
Нелинейность амплитудной характеристики, %, не более |
±1 | ||||
Неравномерность амплитудночастотной характеристики, %, не более |
±5 | ||||
Пределы допускаемой основной относительной погрешности измерений, % |
±10 | ||||
Собственная резонансная частота, кГц, не менее |
50 |
30 |
80 |
55 | |
Максимальное допускаемое давление, амплитудное значение, кПа, не более |
250-102 |
100-102 |
350-102 |
100-102 | |
Диапазон рабочих температур, °С |
от минус 196 до плюс 650 |
от минус 196 до плюс 350 |
от минус 54 до плюс 650 |
от минус 54 до плюс 470 |
от минус 55 до плюс 520 |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды, % |
±5 |
±10 в диапазоне от минус 54 до 500 °С; ±13 в диапазоне от 500 до 650 °С |
±10 |
±5 |
Основные технические характеристики приведены в таблицах 2, 4.
Таблица 2 - Основные технические характеристики модификаций СР ХХХ
Наименование характеристики |
Обозначение модификации | ||||
CP 103, СР 106, СР 107, СР 108, СР 109, СР 113 |
CP 104 |
CP 211 |
CP 216 |
СР 232, СР 233, CP 235, СР 236, СР 237, СР 238 | |
Значение характеристики | |||||
Электрическое сопротивление изоляции, Ом, не менее |
109 |
Продолжение таблицы 2
Электрическая емкость, номинальная, пФ: между сигнальными проводами |
80 |
85 |
17,5+20 0 пФ/м (кабель) |
320+200 пФ/м (кабель) |
700+200 пФ/м (кабель) |
между сигнальным проводом и землей между сигнальным проводом и корпусом |
18 |
30 |
10+300 пФ/м (кабель) |
13+300 пФ/м (кабель) |
10+300 пФ/м (кабель) |
Чувствительность к вибрационному ускорению, пКл/g, не более |
0,05 |
0,1 |
0,0625 |
0,5 |
0,15 в диапазоне от 10 до 2500 Гц; 0,375 в диапазоне от 2500 до 5000 Гц |
Ударное ускорение вдоль чувствительной оси, пиковое значение, g, не более |
2000 |
1000 | |||
Габаритные размеры прибора, мм, не более: диаметр основания длина |
21 97,6 |
25 41 |
11 36,6 |
12,7 58 | |
Масса прибора: преобразователь, г, не более кабель, г/м, не более |
120 40 |
150 |
12 20 |
12 25 |
50 140 |
Время непрерывной работы, ч, не менее |
24 | ||||
Средняя наработка на отказ, ч |
200000 | ||||
Средний срок службы, лет |
25 | ||||
Маркировки взравозащиты |
СР 103: 1Ex ib IIC T6 to T710°C Gb; 2Ex nA IIC T6 to T710°C Gc СР 10Х: 1Ex ib IIC T6...T660°C Gb; 2Ex nA IIC T6.T660°C Gc СР11Х: 0Ex ia IIC T6.T660°C Ga; 2Ex nA IIC T6.T660°C Gc |
1Ex ib IIC T6.T790°C Gb; 1Ex ib IIC T6.T530°C Gb; 2Ex nA IIC T6.T790°C Gc; 2Ex nA IIC T6.T530°C Gc |
1Ex ib IIC T6.T560°C Gb; 2Ex nA IIC T6.T560°C Gc |
Таблица 3 - Метрологические характеристики модификаций СР 5ХХ
Наименование характеристики |
Обозначение модификации | |
CP 502, СР 512, СР 522, СР 532 |
CP 503, CP 505, СР 506, СР 515, СР 545, СР 546, СР 555 | |
Значение |
характеристики | |
Номинальное значение коэффициента преобразования, пКл/кПа |
85-10-2 | |
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±5 | |
Диапазон амплитуд измеряемых давлений, кПа |
от 0 до 10000 |
от 0,035 до 5000 |
Диапазон частот измеряемых давлений, Гц |
от 2 до 15000 |
от 0,5 до 20000 |
Нелинейность амплитудной характеристики, %, не более |
0,5 | |
Неравномерность амплитудно-частотной характеристики, %, не более |
±5 | |
Пределы допускаемой основной относительной погрешности измерений, % |
±10 | |
Собственная резонансная частота, кГц, не менее |
50 |
50 |
Максимальное допускаемое давление, амплитудное значение, кПа, не более |
150-102 |
100-102 |
Диапазон рабочих температур, °С |
От минус 70 до 560; для СР 503, СР 506 и СР 546 диапазон от минус 70 до 700 | |
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды, % |
±5 |
Таблица 4 - Основные технические характеристики модификаций СР 5ХХ
Наименование характеристики |
Обозначение модификации | |
CP 502, СР 512, СР 522, СР 532 |
CP 503, CP 505, СР 506, СР 515, СР 545, СР 546, СР 555 | |
Значение |
характеристики | |
Электрическое сопротивление изоляции, Ом, не менее |
1010 | |
Электрическая емкость, номинальная, пФ: |
122 |
60 |
между сигнальными проводами между сигнальным проводом и землей |
157 |
30 |
Чувствительность к вибрационному ускорению, пКл/g, не более |
2 |
0,25 |
Продолжение таблицы 4
Габаритные размеры прибора, мм, не более: диаметр основания длина |
11 35,2 |
11 42,8 |
Масса прибора, не более: преобразователь, г кабель, г/м |
30 40 | |
Время непрерывной работы, ч, не менее |
24 | |
Средняя наработка на отказ, ч |
200000 | |
Средний срок службы, лет |
25 | |
Маркировки взрывозащиты |
0Ex iaIIC T6...T570°C Ga; 2Ex nA IIC T6...T570°C Gc |
Таблица 5 - Основные технические характеристики усилителя сигнала IPC 704:
Наименование характеристики |
Значение |
Диапазон изменения коэффициента передачи, пКл/кПа |
от 10-10-2 до 2000-10-2 |
Амплитуда максимального значения заряда, пКл |
100000 |
Диапазон изменения коэффициента передачи без интегратора, мВ/пКл или мкА/пКл |
от 0,1 до 10 |
Входное сопротивление, кОм, не менее |
50 |
Входная емкость, нФ, не более |
10 |
Нелинейность, %, не более |
0,2 |
Напряжение питания, В |
от 18 до 30 |
Ток, мА, не более |
25 |
Габаритные размеры, мм, не более, (длина; ширина; высота) |
160; 75; 55 |
Масса, г, не более |
440 |
Маркировки взрывозащиты |
1Ex ib IIC T6...T4 Gb 2Ex nA IIC T6...T5 Gc |
