Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «08» августа 2017 г. №1700ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи переменного давления СР Назначение средства измеренийПреобразователи переменного давления СР предназначены для измерения переменного давления газа.
Описание средства измеренийПринцип действия преобразователей переменного давления СР (в дальнейшем прибор) основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд. Этот заряд воспринимается электродом и передается с помощью кабеля на вход усилителя сигнала IPC 704, который преобразует его в пропорциональное напряжение или ток.
Приборы используются с усилителем сигнала IPC 704. Электронная схема усилителя помещена в литой алюминиевый корпус, усилитель монтируется в защитном корпусе из полиэфирного пластика.
Блок гальванической развязки GSI используется для подачи питания на усилитель сигнала и чтения сигнала, поступающего от него.
Пьезоэлектрические преобразователи переменного давления могут устанавливаться в различных местах механизма, в которых можно измерить имеющееся давление (гидравлическом блоке, камере сгорания и так далее).
Съем сигнала с прибора производится с помощью электрического разъема, имеющего резьбу. Корпус прибора герметичен.
Приборы выпускаются в следующих модификациях, отличающихся характеристиками и условиями применения: СР 103, СР 104, СР 211, СР 216, СР 235, СР 502, СР 505.
Приборы модификаций СР 103, СР 235, СР 502 и СР 505 выпускаются в нескольких исполнениях (различные фланцы, длина кабеля, каждый из них механически адаптирован под требования конкретного производителя турбин).
Приборы модификации СР 103 имеют следующие исполнения: СР 106, СР 107, СР 108, СР 109 и СР ИЗ.
Приборы модификации СР 235 имеют следующие исполнения: СР 232, СР 233, СР 236, СР 237 и СР 238.
Приборы модификации СР 502 имеют следующие исполнения: СР 512, СР 522 и СР 532.
Приборы модификации СР 505 имеют следующие исполнения: СР 503, СР 506, СР 515, СР 545, СР 546 и СР 555:
Внешний вид преобразователя переменного давления СР приведен на рисунке 1, внешний вид усилителя сигнала IPC 704 приведен на рисунке 2.

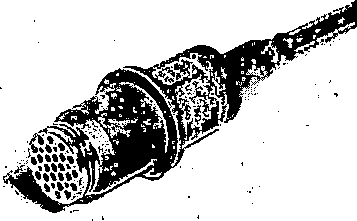

Рисунок 1 - Внешний вид преобразователей переменного давления СР

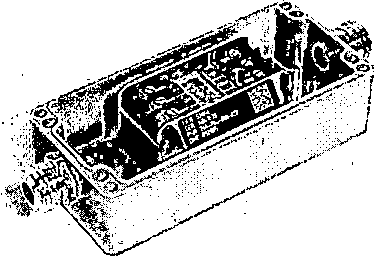

Рисунок 2 - Внешний вид усилителя сигнала IPC 704
Программное обеспечениеотсутствует
Метрологические и технические характеристикиМетрологические характеристики приборов приведены в таблицах 1, 3 Таблица 1 - Метрологические характеристики модификаций СР XXX
|
Наименование характеристики |
Обозначение модификации | ||||
|
СР 103, СР 106, СР 107, СР 108, СР 109, СР 113 |
СР 104 |
СР 211 |
СР 216 |
СР 232, СР 233, СР 235, СР 236, СР 237, СР 238 | |
|
Значение характеристики | |||||
|
Номинальное значение коэффициента преобразования, пКл/кПа |
232-Ю'2 |
190-10'2 |
25-10'2 |
200-10'2 |
850-10'2 |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±5 |
±15 |
±15 | ||
|
Диапазон амплитуд измеряемых давлений, кПа |
от 0,004 до 2000 |
от 0,005 до 2000 |
от 0,05 до 25000 |
от 0,005 до 500 | |
|
Диапазон частот измеряемых давлений, Гц |
от 2 до 10000 |
от 2 до 6000 |
от 2 до 15000 |
от 2 до 10000 | |
|
Нелинейность амплитудной характеристики, %, не более |
.■ ±1 | ||||
|
Неравномерность амплитудно-частотной характеристики, %, не более |
±5 | ||||
|
Пределы допускаемой основной относительной погрешности измерений, % |
±10 | ||||
|
Собственная резонансная частота, кГц, не менее |
50 |
.30 |
80 |
55 | |
|
Максимальное допускаемое давление, амплитудное значение, кПа, не более |
250-Ю2 |
100-102 |
350-Ю2 |
100-102 | |
|
Диапазон рабочих температур, °C |
от минус 196 до плюс 650 |
от минус 196 до плюс 350 |
от минус 54 до плюс 650 |
от минус 54 до плюс 470 |
от минус 55 до плюс 520 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды, % |
±5 |
±10 в диапазоне от минус 54 до 500 °C; ±13 в диапазоне от 500 до 650 °C |
±10 |
±5 | |
Основные технические характеристики приведены в таблицах 2, 4
Таблица 2 - Основные технические характеристики модификаций СР XXX
|
Наименование характеристики |
Обозначение модификации | ||||
|
СР 103, СР 106, СР 107, СР 108, СР 109, СР ИЗ |
СР 104 . |
СР 211 |
СР 216 |
СР 232, СР 233, СР 235, СР 236, СР 237, СР 238. | |
|
Значение характеристики | |||||
|
Электрическое сопротивление изоляции, Ом, не менее |
ю9 | ||||
|
Электрическая емкость, номинальная, пФ: между сигнальными проводами между сигнальным проводом и землей между сигнальным проводом и корпусом |
80 18 |
85 30 |
17,5+20 0 пФ/м (кабель) 10+300 пФ/м (кабель) |
320+200 пФ/м (кабель) 13+300 пФ/м (кабель) |
700+200 пФ/м (кабель) 10+300 пФ/м (кабель) |
|
Чувствительность к вибрационному ускорению, пКл/g, не более |
0,05 |
0,1 |
0,0625 |
0,5 |
0,15 в диапазоне от 10 до 2500 Гц; 0,375 в диапазоне от 2500 до 5000 Гц |
|
Ударное ускорение вдоль чувствительной оси, пиковое значение, g, не более |
2000 |
1000 | |||
|
Габаритные размеры прибора, мм, не более: диаметр основания длина. . |
21 97,6 |
25 41 |
11 36,6 |
12,7 58 | |
|
Масса прибора: преобразователь, г, не более кабель, г/м, не более |
.120 40 |
150 |
12 20 |
12 25 |
50 140 |
|
Время непрерывной работы, ч, не менее |
24 | ||||
|
Средняя наработка на отказ, ч |
200000 | ||||
|
Средний.срок службы, лет |
25 | ||||
|
Маркировки взравозащиты . |
СР 103: 1Ех ib ПС Тб to Т710°С Gb; 2Ех nA ПС Тб to Т710°С Gc СР 10Х: 1Ех ib ПС Т6...Т660°С Gb; 2Ех nA ПС Т6...Т660°С Gc СР11Х: ОЕх ia ПС Тб...ТббО°С Ga; 2Ех nA ПС Т6...Т660°С Gc |
1Ех ib ПС Т6...Т790°С Gb; 1Ех ib ПС Т6...Т530°С Gb; 2Ех nA ПС Т6...Т790°С Gc; 2Ех nA ПС Т6...Т530°С Gc |
1Ех . ib • ПС Т6...Т560°С Gb; 2Ех nA ПС Т6...Т560°С Gc | ||
Таблица 3 - Метрологические характеристики модификаций СР 5ХХ
|
Наименование характеристики |
Обозначение модификации | |
|
СР 502, СР 512, СР 522, СР 532 |
СР 503, СР 505, СР 506, СР 515, СР 545, СР 546, СР 555 | |
|
Значение |
характеристики | |
|
Номинальное значение коэффициента преобразования, пКл/кПа |
85-Ю’2 | |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±5 | |
|
Диапазон амплитуд измеряемых давлений, кПа |
от 0 до 10000 |
от 0,035 до 5000 |
|
Диапазон частот измеряемых давлений, Гц |
от 2 до 15000 |
от 0,5 до 20000 |
|
Нелинейность амплитудной характеристики, %, не более |
0,5 | |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
±5 | |
|
Пределы допускаемой основной относительной погрешности измерений, % |
±10 | |
|
Собственная резонансная частота, кГц, не менее |
50 |
50 |
|
Максимальное допускаемое давление, амплитудное значение, кПа, не более |
150-Ю2 |
100-102 |
|
Диапазон рабочих температур, °C |
От минус /О до 560; для СР 503, СР 506 и СР 546 диапазон от минус 70 до 700 | |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды, % |
±5 | |
Таблица 4 - Основные технические характеристики модификаций СР 5XX
|
Наименование характеристики |
Обозначение модификации | |
|
СР 502, СР 512, СР 522, СР 532 |
СР 503, СР 505, СР 506, СР 515, СР 545, СР 546, СР 555 | |
|
Значение |
характеристики | |
|
Электрическое сопротивление изоляции, Ом, не менее |
ю10 | |
|
Электрическая емкость, номинальная, пФ: |
122 |
60 . |
|
между сигнальными проводами | ||
|
между сигнальным проводом и землей |
157 |
30 |
|
Чувствительность к вибрационному |
2 |
0,25 |
|
ускорению, пКл/g, не более | ||
|
Габаритные размеры прибора, мм, не более: диаметр основания длина... |
11 35,2 |
И 42,8 |
|
Масса прибора, не более: преобразователь, г кабель, г/м |
30 40 | |
|
Время непрерывной работы, ч, не менее |
24 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Средний срок службы, лет |
25 | |
|
Маркировки взрывозащиты |
ОЕх iaIIC Т6...Т5709С Ga; 2Ех nA ПС Т6...Т570°С Gc | |
Таблица 5 - Основные технические характеристики усилителя сигнала IPC 704:
|
Наименование характеристики |
Значение |
|
Диапазон изменения коэффициента передачи, пКл/кПа |
от 10-10’2 до 2000-Ю-2 |
|
Амплитуда максимального значения заряда, пКл |
100000 |
|
Диапазон изменения коэффициента передачи без интегратора, мВ/пКл или мкА/пКл |
от 0,1 до 10 |
|
Входное сопротивление, кОм, не менее |
50 |
|
Входная емкость, нФ, не более |
10 |
|
Нелинейность, %, не более |
0,2 |
|
Напряжение питания, В |
от 18 до 30 |
|
Ток, мА, не более |
25 |
|
Габаритные размеры, мм, не более, (длина; ширина; высота) |
160;75; 55 |
|
Масса, г, не более |
440 |
|
Маркировки взрывозащиты |
1Ех ib ПС Т6...Т4 Gb 2ЕхпАПСТ6...Т5 Gc |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус усилителя сигнала методом гравировки.
Комплектность средства измеренийТаблица 6 - Комплектность преобразователя переменного давления СР
|
Наименование |
Количество |
|
Преобразователь переменного давления |
1 шт. |
|
Усилитель сигнала IPC 704 |
1 шт. |
|
Блок гальванической развязки GSI |
1 шт. |
|
Кабель (по заявке потребителя) |
1 шт. |
|
Переходник (по заявке потребителя) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 2520-062-2015 |
1 экз. |
■ '7
Поверкаосуществляется по документу МП 2520-062-2015 «Преобразователи переменного давления СР. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 июня 2015 г.
Основные средства поверки: Государственный специальный эталон для средств измерений переменного давления в диапазоне 1 -lO^l-lO6 Па для частот от 5-Ю’2 до 1-Ю4 Гц и длительностей от Г* 10-5 до 10 с при постоянном давлении до 5• 106 Па (ГЭТ 131 -81) в составе:
-
- эталонная установка ударная труба У У Т-4, диапазон измерений импульсного давления
1 • 105 -1 • 10б Па, неисключенная систематическая погрешность не превышает 3 • 10"2;
-
- эталонная установка УБК-2М, диапазон измерений амплитуд импульсного давления 1 • 104-25*10бПа, неисключенная систематическая погрешность не превышает 3-10'2.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям переменного давления СРГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.801-2012 ГСП. Государственная поверочная схема для средств измерений переменного давления в диапазоне от1-102 до 2,5-Ю7 Па для частот от 5-Ю’1 до Г104 Гц и длительностей от 1 до 10'5 до 10 с при постоянном давлении до 5-Ю6 Па
Техническая документация изготовителя
ИзготовительФирма Meggitt SA, Швейцария, торговая марка Vibro-Meter Адрес : Route de Moncor 4, 1752 Villars-sur-GIane, Switzerland
' Тел. +41 26 407 П И, факс +41 26 407 16 60
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniimTu
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по поверке, калибровке и испытаниям средств измерений в целях утверждения типа RA.RU.311541 от 23 марта 2016 г.
